UWB技术概述及其应用：深入解析

1. UWB的基本原理

UWB（超宽带，Ultra-Wideband）技术是一种基于脉冲的通信系统，其工作原理与传统的无线通信技术有很大的不同。UWB使用极窄的脉冲（通常为2纳秒宽）进行数据传输。这些脉冲非常短小，但频率范围极广，能够占据一个500 MHz以上的带宽，从而实现高精度、高速的数据传输。下面是UWB系统的基本工作流程：

脉冲编码与扩频：UWB通过IPATOV（一种调制方法）和伪随机安全STS编码对脉冲序列进行编码。这些编码的脉冲被重复多次，以保证信号的可靠性与安全性。
帧结构：每个UWB传输帧由以下几个部分组成：
- 头部（Header）
- STS（Scrambled Timestamp Sequence，扰乱时间戳序列）
- MAC头部（Medium Access Control header）
- 数据（Data）
这些部分依次排列，形成一个完整的传输帧。STS信号的生成与传输对于UWB的时距测量（Two-Way Ranging, TWR）至关重要。

在这里插入图片描述

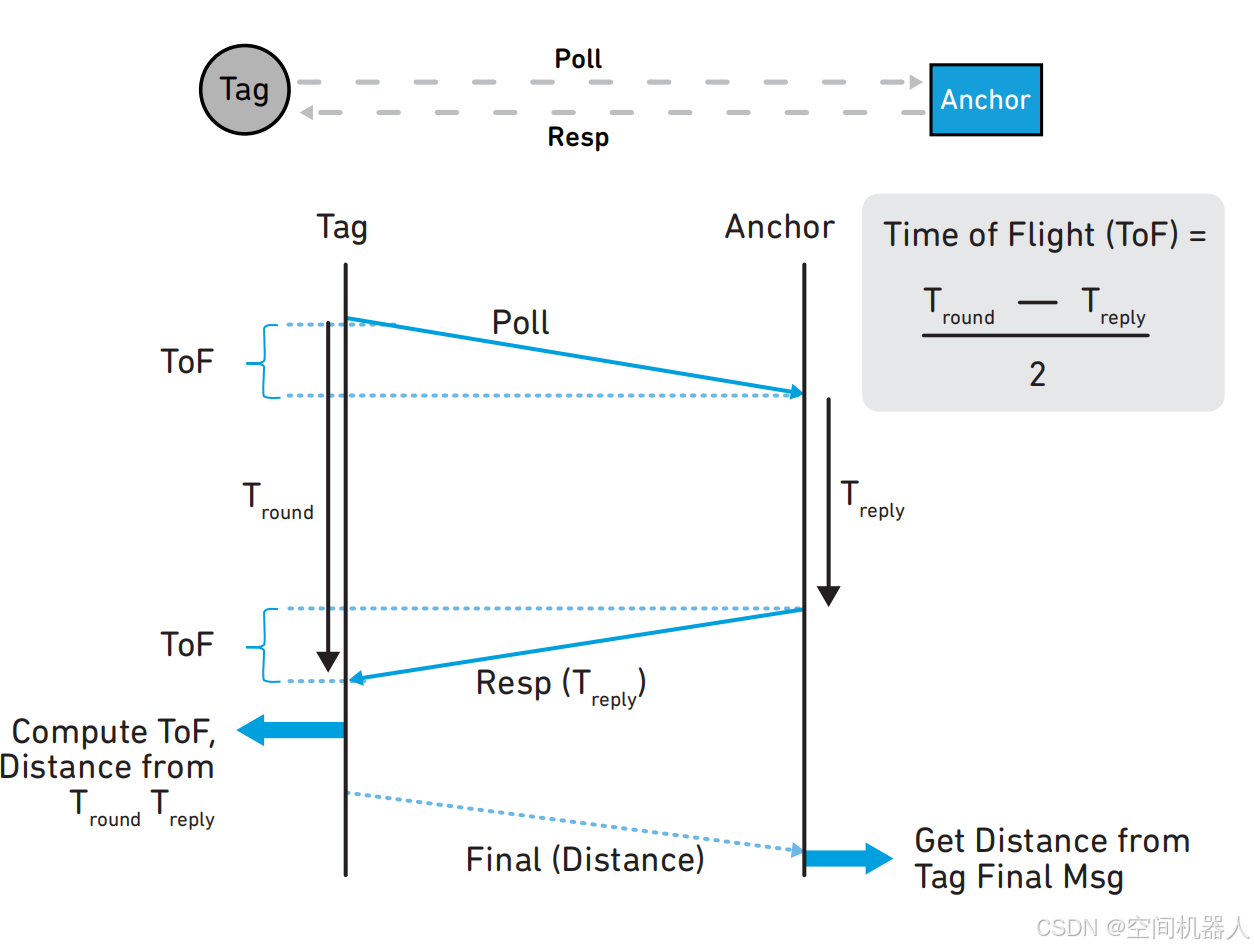

2. UWB的双向测距（TWR）

**双向测距（Two-Way Ranging，TWR）**是UWB测量距离的主要方法，它用于计算两个UWB收发器之间的距离。在TWR过程中，每个收发器轮流发送其扰乱时间戳序列（STS），并根据以下步骤完成测距：

信号传输和接收：
- 在TWR过程中，首先，发送端会发出一个STS信号，并记录发送时间。
- 发送端的信号通过无线信道传输到接收端，接收端再发送一个应答信号。接收端同样记录下接收到信号的时间。
时间戳和加密：
- 在信号传输的同时，传输时间和接收时间的精确时戳会通过数据链路传输，并使用安全密钥进行加密。加密使用的是基于初始会话密钥生成的演变安全密钥，从而确保通信的安全性。
计算飞行时间与距离：
- 通过两次测量，可以计算信号的飞行时间，进而转换为距离。具体地，通过时延测量，系统可以精准地确定两个设备之间的距离。
误差校正：
- 由于时钟同步误差和其他系统误差的存在，UWB系统通过多次测量来消除误差，保证测量结果的精度。

在数字钥匙应用中，双向测距采用的是一对多协议，即智能手机或车钥匙（如车钥匙卡）作为UWB传输端，发送信号给多个车载UWB锚点（UWB anchors）。车辆上的每个UWB传感器都参与测距过程，通过应答信号确认距离。

3. 数字钥匙与UWB在汽车中的应用

数字钥匙是现代汽车中逐渐流行的一项功能，通过智能手机或钥匙卡替代传统的物理钥匙实现车门的开锁和车辆启动。UWB在其中扮演着至关重要的角色，尤其是在精确位置确认和安全性保障方面。以下是UWB在数字钥匙中的具体应用过程：

启动过程：
- 当车主靠近车辆时，智能手机或钥匙卡通过蓝牙低能耗（BLE）与车载系统建立初步连接，交换基本信息。这时，车主的身份会通过数字钥匙协议得到验证。
UWB的精确测距：
- 在身份验证成功后，车辆启动UWB通信。智能手机或钥匙卡发送STS信号，车辆周围的UWB锚点（传感器）依次应答。通过这些信号，UWB系统能够非常精确地计算出车主与车辆之间的距离。
- 关键：只有当车主位于设定的有效距离范围内（通常是几米内），车辆才会自动解锁。
自动解锁与锁车：
- 当车主靠近车辆时，UWB系统计算出的距离符合条件后，车辆会自动解锁。离开时，系统再次通过测距确保车主已远离车辆，车辆则自动上锁。
增加传感器提高精度：
- 在车辆上安装多个UWB传感器（锚点）能够进一步提高测距的精度。例如，车辆的四个角、车门等位置都可以部署传感器，以更精确地判断车主的相对位置和方向。

4. UWB的测距原理：信号相关性与时延分析

UWB系统的精确定位依赖于其时延测量技术，具体过程如下：

信号相关性：
- 在UWB系统中，接收到的信号经过多次反射后形成一个信号直方图，该直方图称为通道脉冲响应（CIR）。通过分析该直方图，UWB系统可以准确地推算出接收信号的到达时间。
直方图分析：
- 直方图的第一个峰值代表了信号的直视路径，即从发送端到接收端的直接路径。通过这个峰值，可以提取出设备之间的最短距离。
- 后续的峰值代表的是信号从周围物体或障碍物反射后到达接收端的路径，这些反射信号的处理有助于进一步增强测距精度。

5. UWB与传统定位技术的比较

UWB凭借其卓越的精度和抗干扰能力，在现代汽车与智能设备中展现了巨大的潜力。与其他无线技术（如蓝牙、Wi-Fi、RFID）相比，UWB的优势尤为突出，特别是在定位精度和安全性方面。

特性	UWB技术	蓝牙	Wi-Fi	RFID
定位精度	厘米级（非常精确）	米级	米级	米级
工作距离	最远可达100米	10米以内	30-100米	近距离（1-5米）
安全性	高（防信号欺骗）	中等	中等	低
频带宽度	极宽（500 MHz以上）	较窄（<2 MHz）	较宽（20 MHz）	极窄
抗干扰能力	强（高频段信号）	中等	中等	低

总结

UWB技术以其高精度定位和强抗干扰能力，正在改变我们与设备、尤其是汽车的互动方式。其在数字钥匙中的应用提高了汽车的安全性和便捷性，为未来的智能交通和物联网生态系统提供了强有力的支撑。随着技术的不断发展和普及，UWB将在更多领域（如智能家居、物流追踪等）发挥重要作用，推动智能生活向更高水平迈进。
