文章目录

环境
代码目录说明
VGA寄存器
打印单个字符
打印字符串

环境

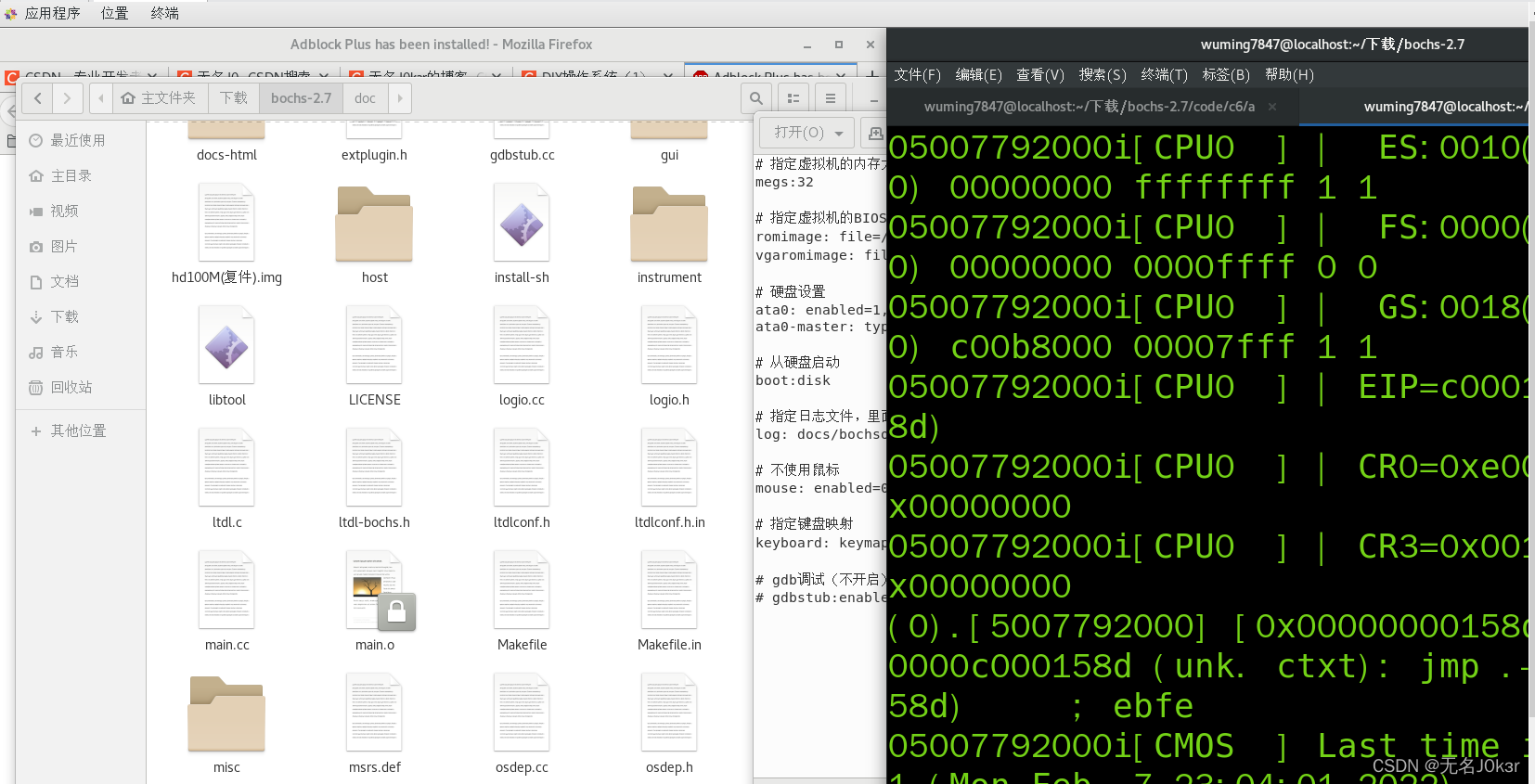

在这里插入图片描述

这篇开始换用CentOS，不知道是不是因为MinGW，总之在Windows下编译链接一直各种各样的问题，bochs连OS内核都加载不进去。

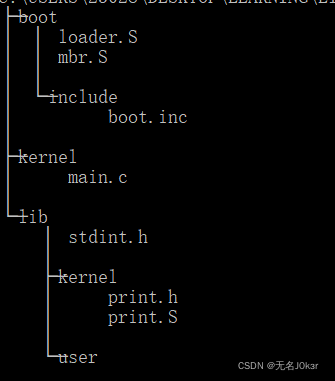

代码目录说明

在这里插入图片描述
boot/mbr.S：mbr代码
boot/loader.S：内核加载器代码
boot/include/boot.inc：mbr与loader两份汇编代码的公用宏定义
kernel/main.c：内核代码主文件
lib/kernel：内核程序用到的库文件
lib/user：用户程序用到的库文件

编译顺序：
mbr单独编译为bin文件，写入硬盘第一扇区
loader单独编译为bin文件，写入硬盘第三扇区
print.S单独编译生成.o文件（elf格式）
main.c单独编译生成.o文件
链接main.o和print.o生成kernel.bin，写入硬盘第十扇区

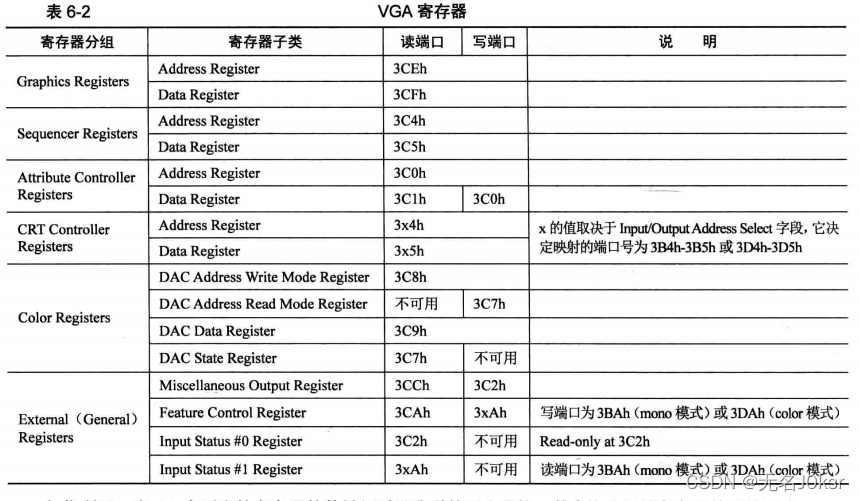

VGA寄存器

在这里插入图片描述
寄存器子类分为Address Register和Data Register的原因：一个寄存器分组下会有多个寄存器，要想对其中的某一个寄存器进行操作，就使用Address Register的内容指出此寄存器在寄存器数组中的下标，将Data Register作为此寄存器的替身，对Data Register进行的读写操作可间接作用于此寄存器上。

CRT Controller Registers寄存器组中的AR和DR的端口地址比较特殊，其端口地址不是固定的，而是含有x，x的值取决于Miscellaneous Output Register寄存器中的Input/Output Address Select字段，即I/OAS。

在这里插入图片描述
当此位为0时，x取值为B；当此位为1时，x取D。
默认为1。

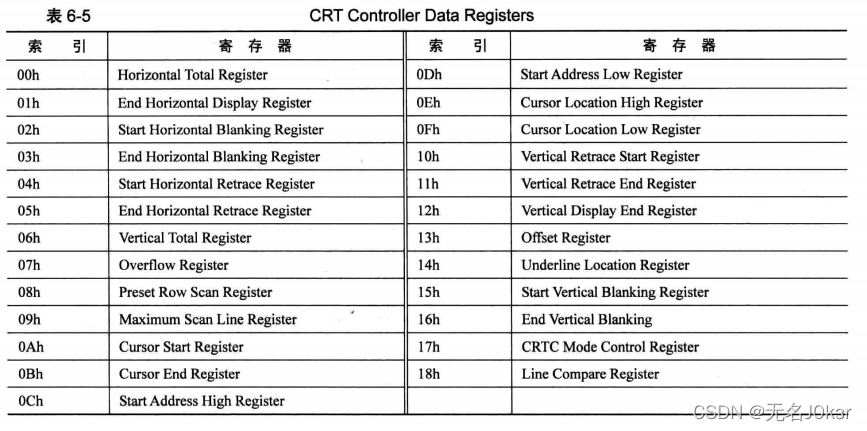

CRT Controller Registers寄存器组中的各索引及其对应寄存器如下：
在这里插入图片描述

打印单个字符

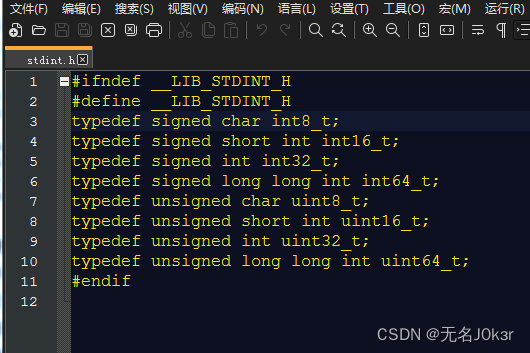

数据类型

对一些数据类型的宏定义。
在这里插入图片描述

总体流程

总体处理流程如下：

备份寄存器现场。
获取光标坐标值，作为下一个可打印字符的位置。
获取待打印的字符。

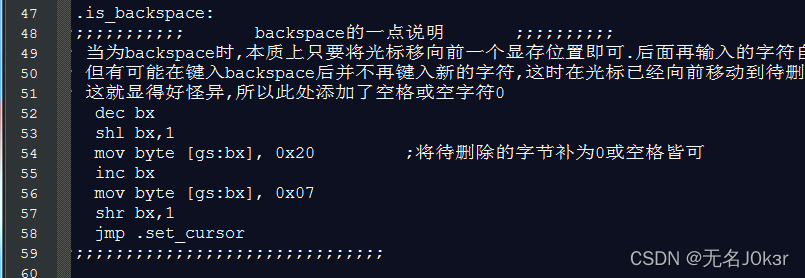

判断字符是否为控制字符，若为回车符、换行符、退格符之一，则进入相应的处理流程；否则按可见字符处理，进行输出。

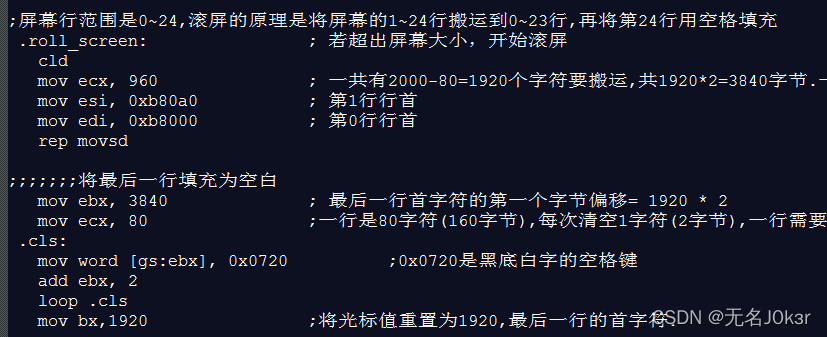

判断是否需要滚屏显示。

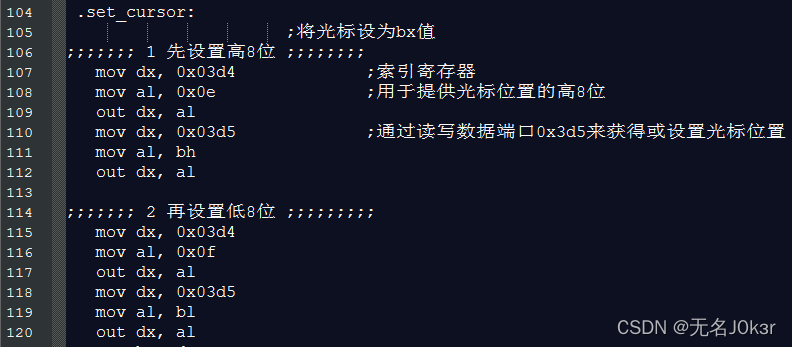

更新光标的坐标值，使其指向下一个打印字符的位置。
恢复寄存器现场，退出。

以下所有的函数都在print.S中实现，拆分开来讲解。

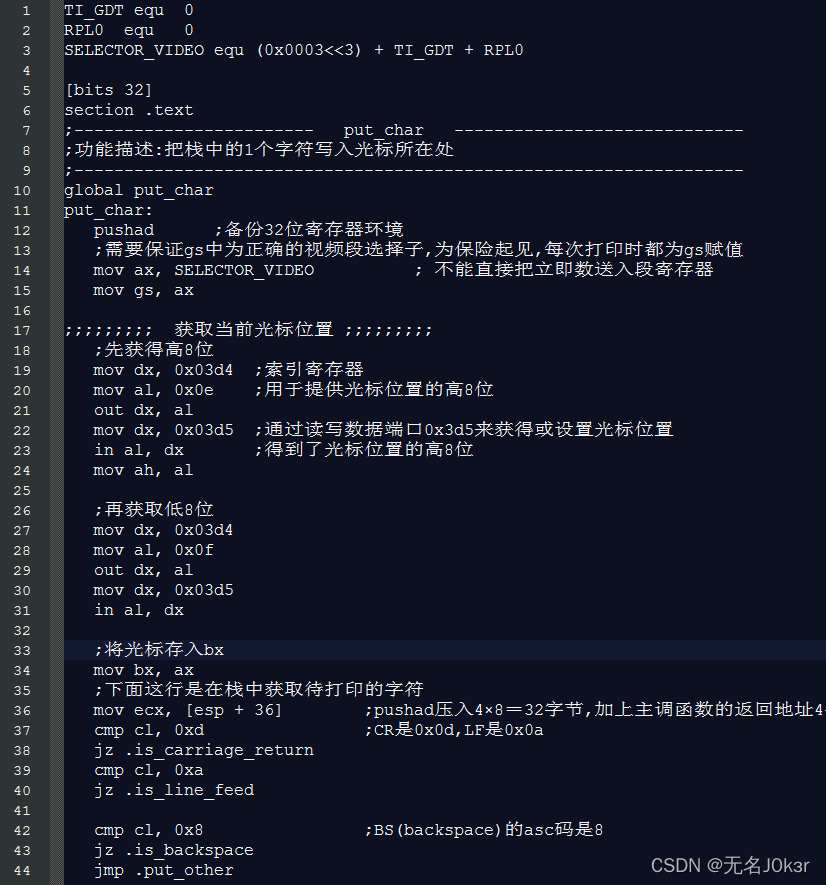

put_char

在这里插入图片描述

打印原理是直接写显存。对内存中的视频段进行操作，需要有视频段选择子和段内偏移。

第一到三行：定义了视频段的选择子。
第十二行：使用pushad指令备份全部的32位寄存器，压栈顺序为EAX、ECX、EDX、EBX、ESP、EBP、ESI、EDI。
第十四、十五行：段寄存器GS赋值，保证在写显存前，GS中的值是正确的段选择子。
第十七到三十四行：获取光标位置。光标位置是一维的，如80*25的窗口尺寸，共可容纳2000个字符，所以光标位置的取值为0~1999。光标位置的低8位和高8位分别放在CRT Controller Registers中索引为0EH和0FH的两个寄存器中。以取高8位为例：先往端口地址为0x03D4的Address Register写入索引0x0EH，然后读端口地址为0x03D5的Data Register，获得光标的高8位，并将其存至ah寄存器的高8位。低8位同理，再将光标位置复制到bx寄存器中。
第三十六行：获取待打印字符的ASCII码。调用规则是压栈一个字符的ASCII码后，再调用put_char函数，调用时会将其4B的返回地址压栈，且函数中使用了pushad指令压入了8个4B的寄存器数据，共32B，故待打印的字符ASCII码在栈顶偏移36B的位置。
第三十七到四十四行：对字符ASCII进行判断（回车？换行？退格？可见字符？）并跳转至相应处理函数。
