【ANSYS Sherlock学习记录】Part 1、导入ODB文件

Ansys Sherlock学习记录

最近开始学习ANSYS Sherlock 学习资料按照官方的用户指南进行学习

Chapter 1：Sherlock 入门

Chapter 2：项目工作流程指南

Chapter 3：在 Sherlock 中管理部件

Chapter 4：故障分析

Chapter 5：Finite Element Analysis(FEA)

---

前言

ANSYS Sherlock提供了丰富的仿真资源，其中包括了：

1.设计失效模式和影响分析 (DFMEA)
2.导电阳极丝 (CAF) 失效分析
3.部件失效分析
4.镀通孔 (PTH) 疲劳分析
5.半导体磨损
6.焊锡疲劳分析
7.热降额

一、sherlock安装

安装包我是从老吴的官网下载的，在此附上ANSYS Products 2022 R1 有限元分析软件安装包分享安装步骤，这里就不赘述了。

二、获取官方的教程

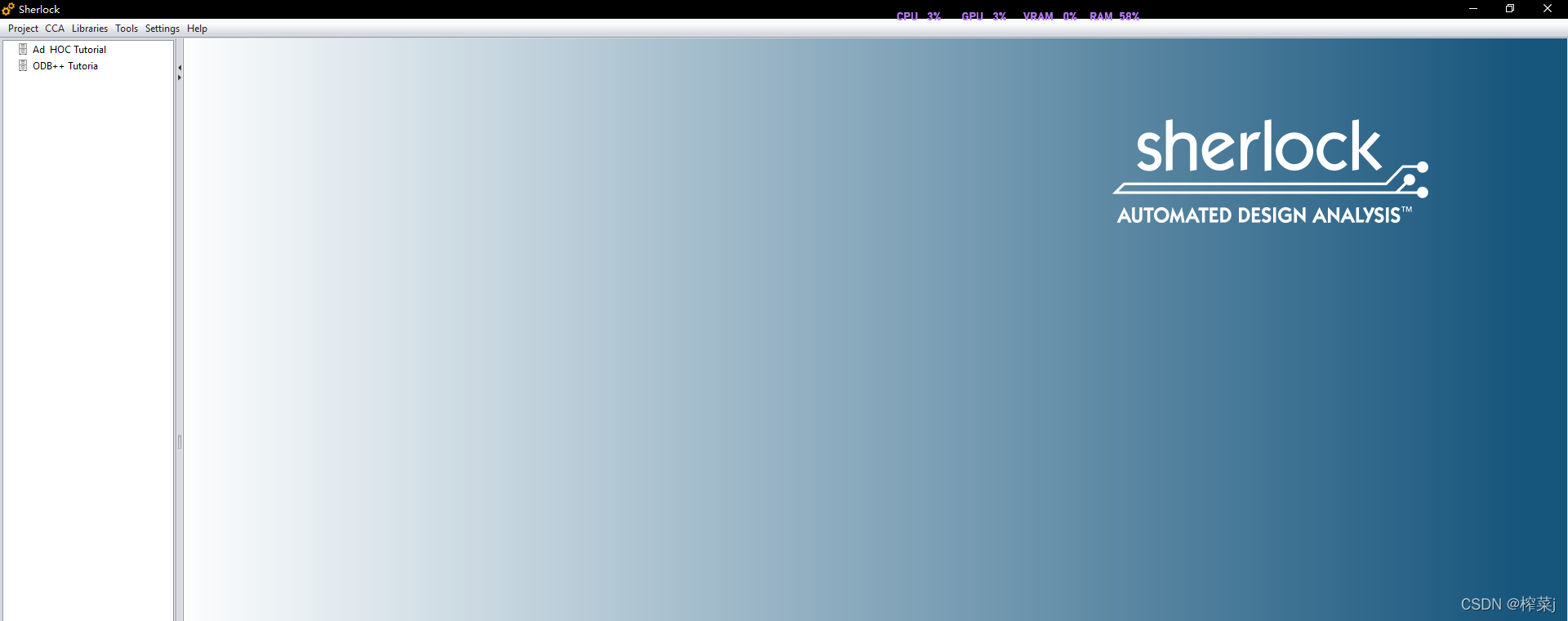

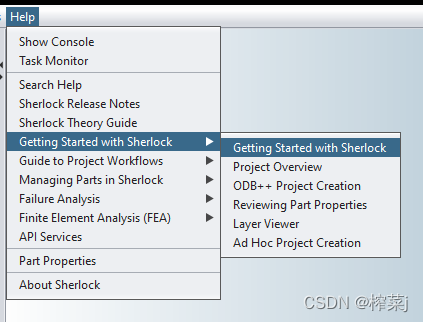

安装完成之后，打开对应的程序，如图所示为主界面打开后的窗口，在Help中有相关的教程，我是按照Getting started with Sherlock进行学习的。

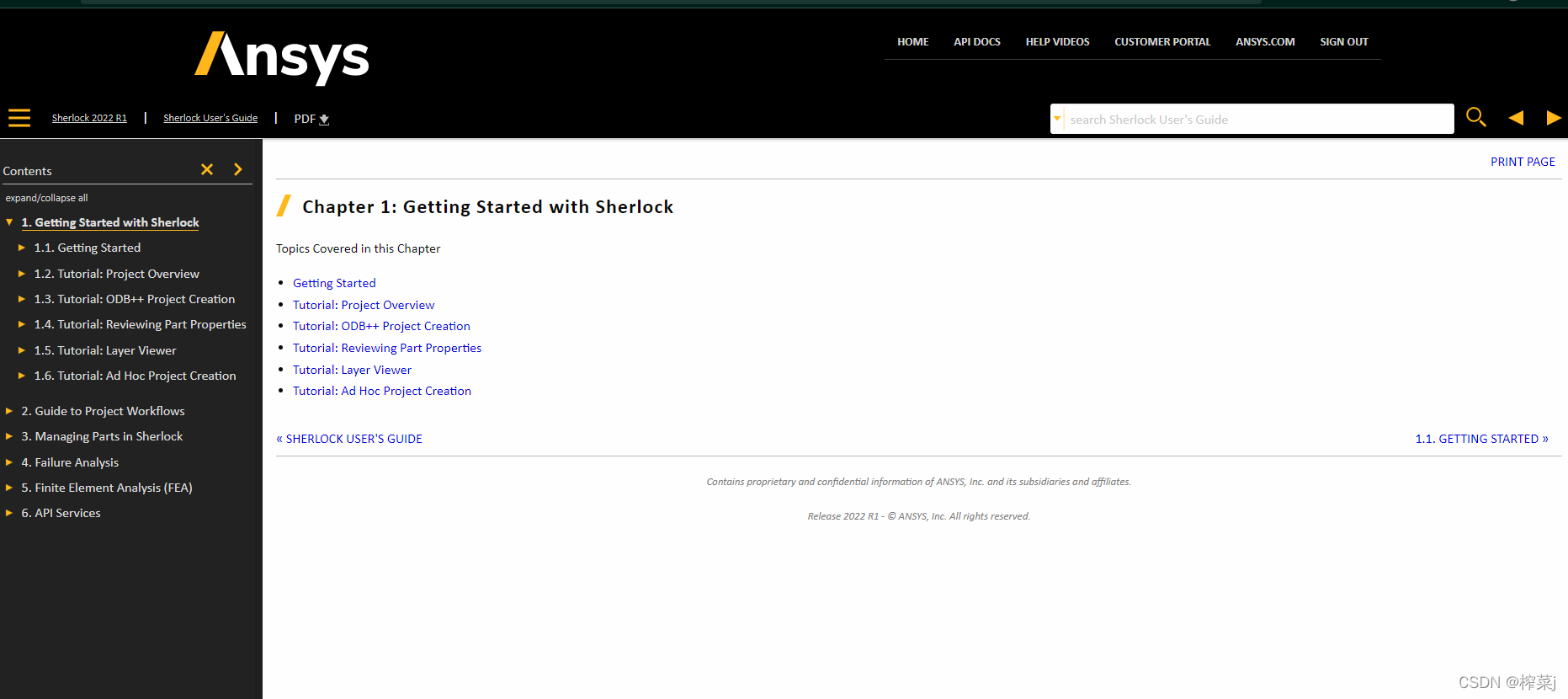

点击进入，即可看到官方的用户指南（U1S1，我英语不是很好，所以下了插件帮助阅读，大佬们可以下载PDF进行学习）
我的学习历程就是按照官方的教程进行学习（生肉）的。好了，万事具备，可以摆烂了 ，可以进入快乐（痛苦 ）的学习阶段了。

目前学习进度还是比较慢，才到1.6，我是对照着官方文档学习，按照步骤一步一步的进行操作，同时在配合使用幕布进行记笔记（生肉） 下面开始正文。

0.零件属性

PS：这个很重要！！！因为仿真的一切基础都是基于零件的属性进行的，Sherlock仿真逻辑就是基于这些属性开始的，而且官方文件中也对这一点进行了强调

在将ODB文件导入时会进行属性匹配，尽管可以实现匹配。但是仍然需要进行确认零件属性，在即使零件属性不正确的情况下，Sherlock仍然可以进行仿真，但是结果不一定正确。
官方使用文档建议：review properties, run analysis, update properties, run analysis

1.导入ODB++ 文件

Step1.在菜单栏中选择Project–>import ODB Archive

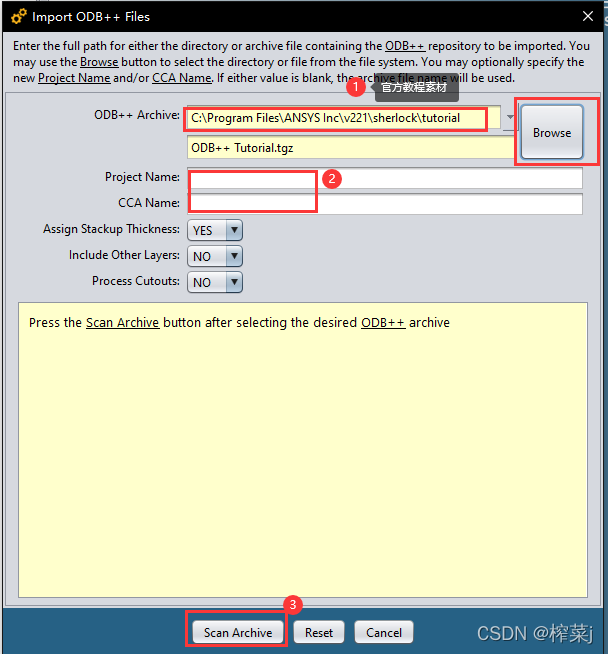

Step 2.按照官方教程中的路径，选择对应官方ODB++ Tutorial.tgz文件，其中Project Name以及CCA Name可以随意发挥，但是不要出现中文。还有文件路径也不要出现中文，中文字符都不可以，别问我为什么知道，我有一个朋友他试了一下，结果出现了很多很多错误信息。点击Scan Archive。

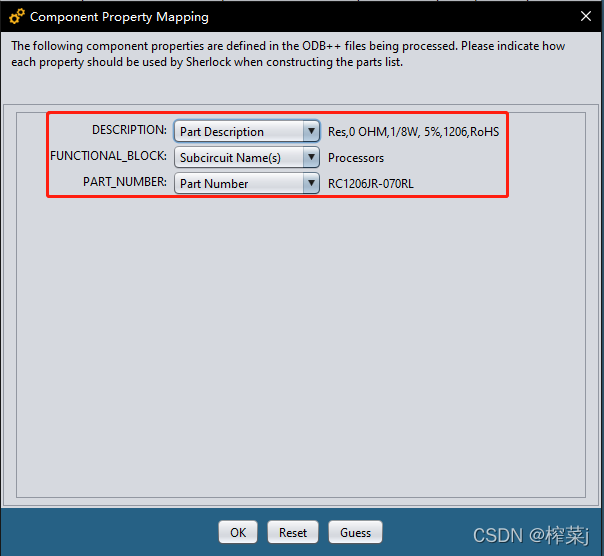

出现了Component property Mapping ,Sherlock会对ODB++中的文件进行匹配信息，按照对应的选项进行选择相关的属性名。没问题之后，来到了惯例的Next环节。

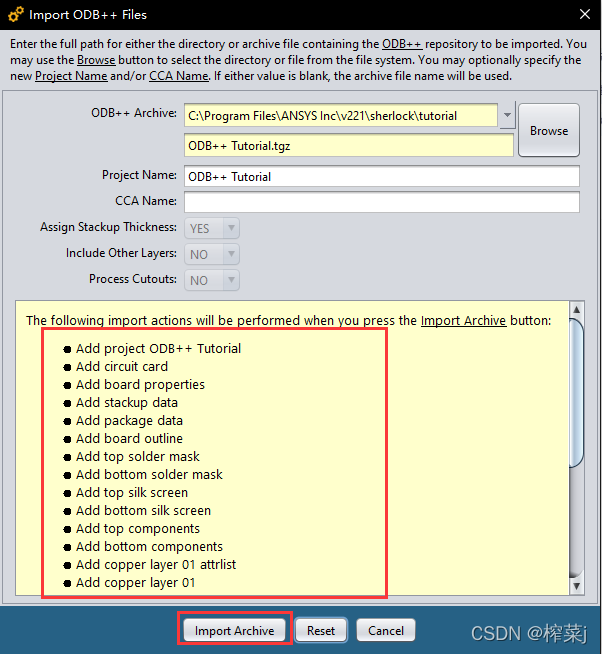

进入NEXT之后，由于我只填写的Project Name 按照Sherlock软件的说明，没有填写CCA Name 那么就默认CCA Name就是Project Name 。红框中标记内容，就是添加的文件信息，然后继续老环节Next。

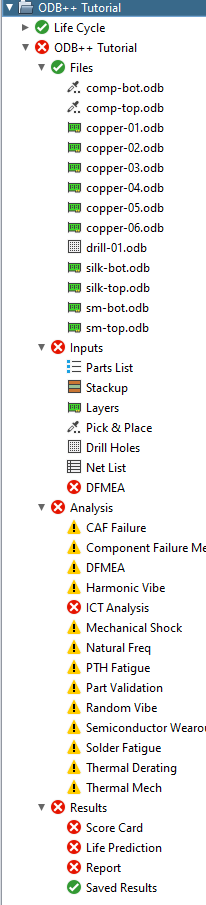

然后你将会看到以下信息在Project Tree中，包含了Life Cycle,以及那个被默认为ODB++ Tutorial 电路文件。在Files中包含了Copper Layers，以及其他Layers。Inputs包含了Part List（就是BOM信息）、Stackup（PCB的层信息）、Pick&place、Drill Holes、Netlist、DFMEA（别问我为啥后面集几个没有备注，因为我还没看到。）

好了,你已经成功的导入ODB文件了,可以自己进行各种仿真了。（未完待续。。。）
