一种改版后检查硬件PCB生产资料的方法***-----Gerber对比,检查的方法

一种改版后检查硬件PCB生产资料的方法-----Gerber对比,检查的方法
一、前言
硬件电路设计改版是常有的事,不管小的实物,还是需求变更经常会遇到要增加或者减少器件,修改走线这些。在第一版已经做了生产资料投板的情况下,可以和第一板对比一下就知道改了哪些地方,怎么才能快速的定位出来改动点并检查是否更改呢。
有的人是通过PCB文件来检查的,但是我觉得是不直观也不准确的,所以就不赘述了,今天想推荐的是另外的一个方法,那就是用cam350直接看Gerber,因为Gerber是最后的生产资料,是工程师PCB最后的结晶,检查完Gerber就可以放放心心的拿出去生产了。该方法对比两个Gerber文件的方法,不仅可以用于改版检查,也可以用在与板厂核对资料,或者其他需要对比两个Gerber的情况下
二、工具及准备
1、CAM350我用的是10.5的版本,其他版本也一样
在这里插入图片描述

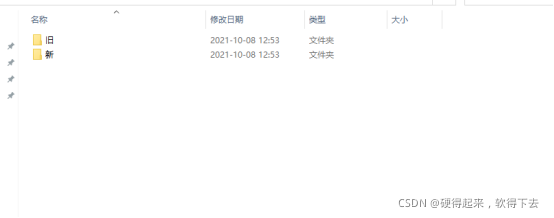

2、新改版完成的Gerber文件和原来投板的Gerber文件,这里为了方便讲述,我新建了两个文件夹分别存放新改版完成的Gerber文件和原来投板的Gerber文件,如下图,实际使用时可以不用新建文件夹,直接找到Gerber文件的位置用CAM350打开就行。
在这里插入图片描述

三、具体步骤

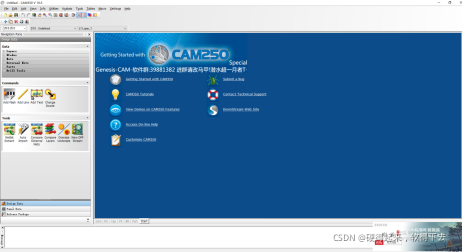

1、双击打开CAM350如图所示进入主界面
在这里插入图片描述

2、依次点击file——》import——》Autolmport
在这里插入图片描述

3、进入选择gerber界面,先选择旧Gerber文件的位置,并选择下一步“Next”
在这里插入图片描述

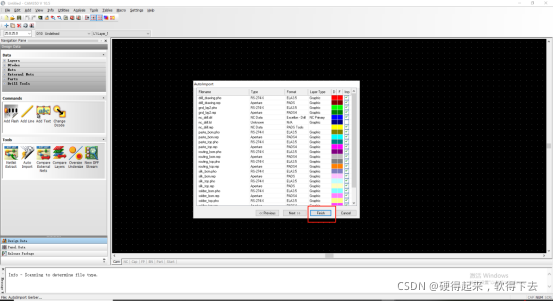

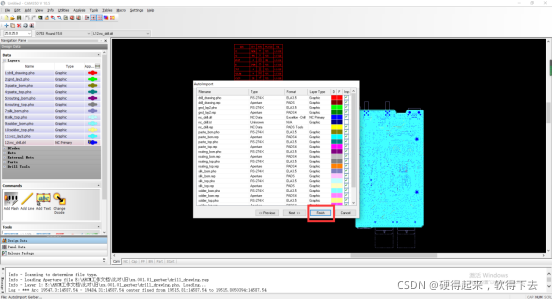

4、选择Finish
在这里插入图片描述

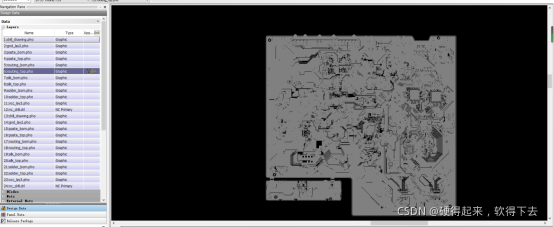

5、旧文件导入后是所有层都显示出来的,并且默认是每一层配置好颜色的,如下图
在这里插入图片描述

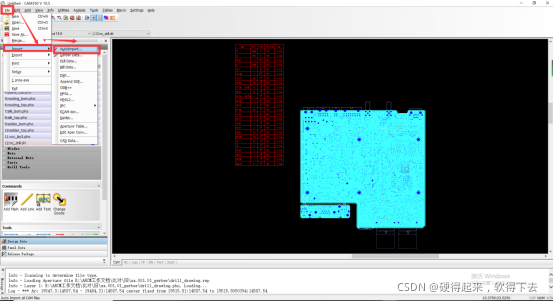

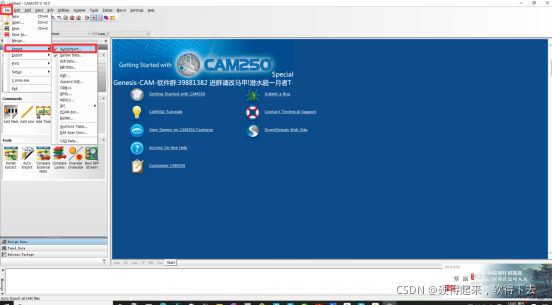

6、在该窗口下直接继续导入新改版的Gerber,点击file——》import——》Autolmport
在这里插入图片描述

7、进入选择gerber的界面,先选择旧Gerber文件的位置,并选择下一步“Next”
在这里插入图片描述

8、选择Finish,完成导入
在这里插入图片描述

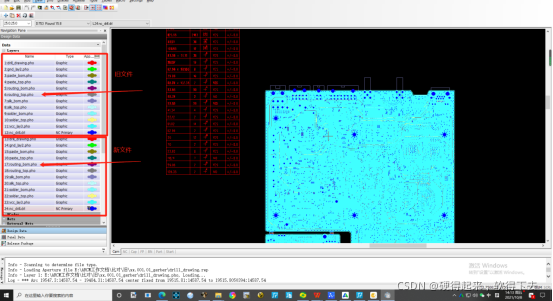

9、导入后先看是否图层变成了两倍,如果是说明文件数量上新旧文件一样,前一半是旧Gerber,后面一半是新Gerber资料,如下图:
在这里插入图片描述

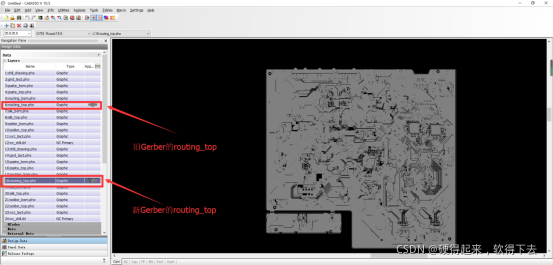

10、单独检查每一层,例如检查routing_top,双击选择中旧Gerber的routing_top,如下图
在这里插入图片描述

11、再单击选中新Gerber的routing_top,如下图
在这里插入图片描述

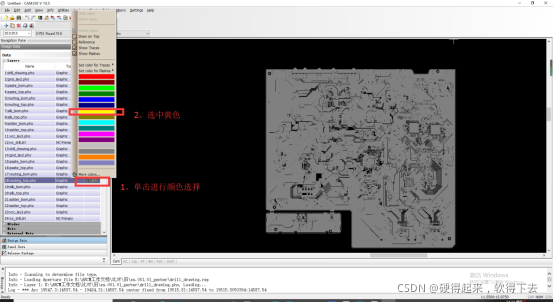

12、这时俩个都是灰色不好看出区别,我们就改一下Gerber的显示颜色,先将新Gerber的routing_top选成亮眼的黄色,方法步骤如下图:
在这里插入图片描述

13、同样的方法设置旧Gerber的颜色改为红色,通过颜色的反差,迅速看到了两个文件的routing_top图层有差异的地方。
在这里插入图片描述

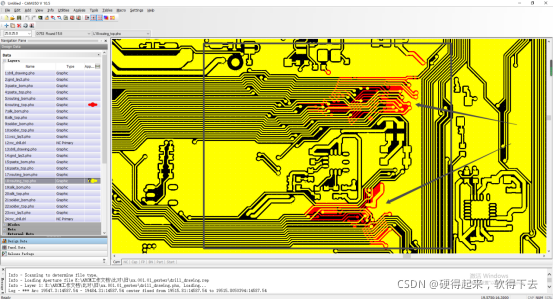

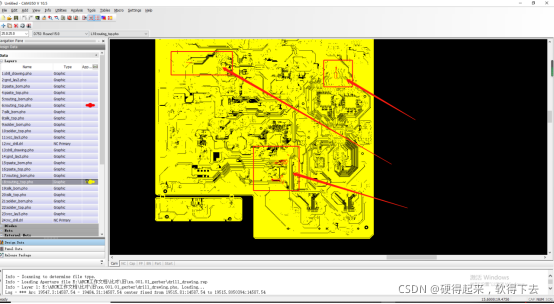

14、用ctrl+滚轮,放大局部细看差异点:
在这里插入图片描述

15、用上诉10~14步骤检查完其他新旧文件对应的所有图层文件。到此完成对比!!!
