恒流源简介

初步想法，为参加活动先占贴（带家人出去玩没时间搞~~），后面优化

目录

恒流源的基本原理

恒流源的类型

线性恒流源

开关恒流源

电流镜恒流源

恒流源的应用

LED驱动

电池充电

液晶显示器背光

电子仪器

恒流源的设计要点

---

恒流源的基本原理

        恒流源电路的基本原理是通过调整控制元件的工作点，使其处于恒定的电流状态，从而输出稳定的电流。

        当输出电流试图发生变化时，恒流源能够自动调整其输出电压，以保持电流的恒定。这种调整通常通过一个控制电路来实现，该电路能够感应输出电流的变化，并相应地调整输出电压。

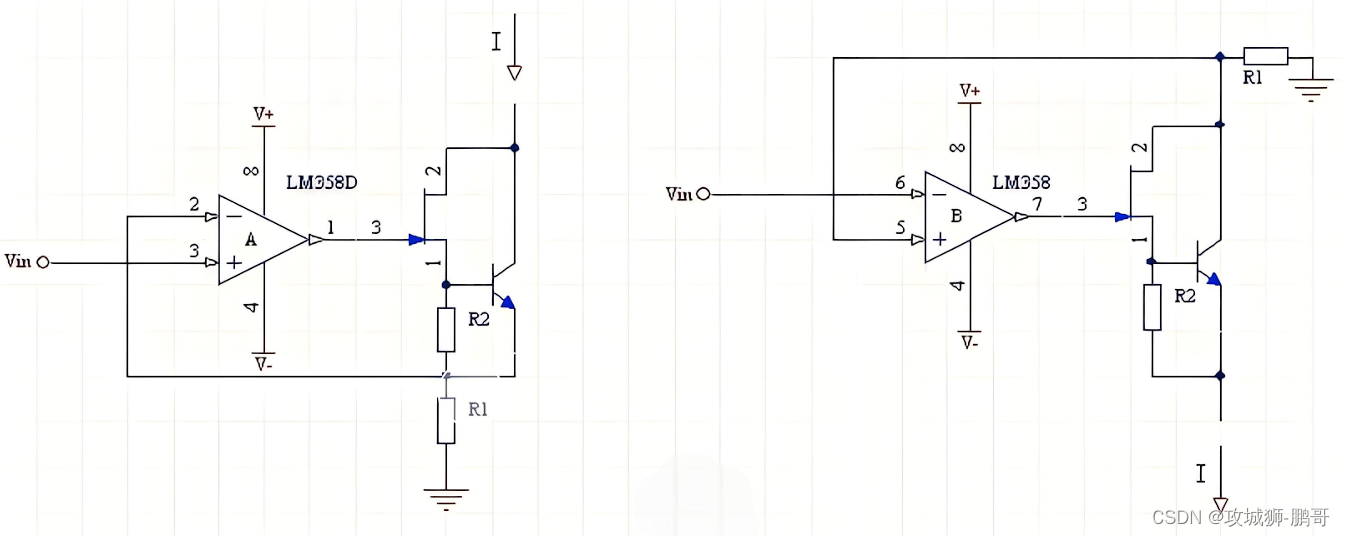

        在一个基础型恒流源电路中，电流稳定性主要取决于控制元件的工作点稳定性。

恒流源的类型

线性恒流源

        线性恒流源的核心工作原理是通过一个线性调节器来控制输出电流。线性调节器通常是一个双极型晶体管（BJT）或金属-氧化物-半导体场效应晶体管（MOSFET），它们工作在放大区，通过负反馈机制来维持输出电流的恒定。

        例如，如果输出电流增加，调节器会增加其导通电阻，从而减小电流；反之，如果输出电流减少，调节器会减小导通电阻，从而增加电流。

开关恒流源

        开关恒流源的核心工作原理是通过快速开关电源的输入和输出，利用能量的短暂存储和释放来维持恒定的输出电流。

        在开关恒流源的工作过程中，控制电路会根据输出电流的变化动态调整开关元件的占空比（PWM），以保持输出电流的恒定。

电流镜恒流源

        一种利用电流镜原理设计的电路，它可以提供恒定的电流输出，不受负载变化或电源电压波动的影响。

        电流镜是一种基本的模拟电路，它能够复制一个电流到另一个电流路径上，从而实现恒流输出。

恒流源的应用

LED驱动

        LED恒流源是一种专门为LED（发光二极管）设计的电源管理电路，其目的是提供恒定的电流以驱动LED。

        由于LED的亮度与其工作电流成正比，且过大或过小的电流都可能影响LED的性能和寿命，因此恒流源在LED应用中尤为重要。

电池充电

        电池充电恒流源是一种专门用于电池充电的电源管理电路，其主要功能是在充电过程中提供恒定的电流，以确保电池能够安全、高效地充满电，同时延长电池的使用寿命。

        电池充电恒流源的设计和应用对于便携式电子设备、电动汽车、储能系统等领域至关重要。

液晶显示器背光

        液晶显示器背光恒流源是用于液晶显示设备（如笔记本电脑、监视器、电视和手机等）中的一个关键组件，它的主要作用是为背光系统提供稳定恒定的电流，以确保显示效果的均匀性和亮度的一致性。

电子仪器

        为电子仪器提供稳定的电流输出，确保测量、测试和控制过程的精确性和可靠性。

恒流源的设计要点

        稳定性：恒流源的设计必须保证在各种条件下都能提供稳定的电流输出。

        效率：尤其是对于大功率应用，恒流源的设计需要考虑效率问题，以减少能量损耗和热损耗。

        响应速度：恒流源需要快速响应负载和电源电压的变化，以保持电流的恒定。

        保护机制：恒流源应具备过流、过压等保护机制，以防止电路损坏。

        通过以上介绍，我们可以看到恒流源在电子技术中的应用非常广泛，它的设计和实现对于确保电子设备的性能和稳定性起着至关重要的作用。
