电机的工作电流怎么计算？

电机的工作电流计算通常需要考虑多个因素，包括电机的额定功率、工作电压、效率以及负载情况等。以下是一个基本的计算方法，用于估算直流电机或交流电机在特定条件下的工作电流。

了解电机参数

额定功率 (P_rated)

电机的额定功率是指在额定工作条件下，电机可以长时间稳定运行的功率。通常以瓦特(W)或千瓦（kW）表示。

工作电压 (V)

工作电压通常是指额定电压，单位为伏特(V)。

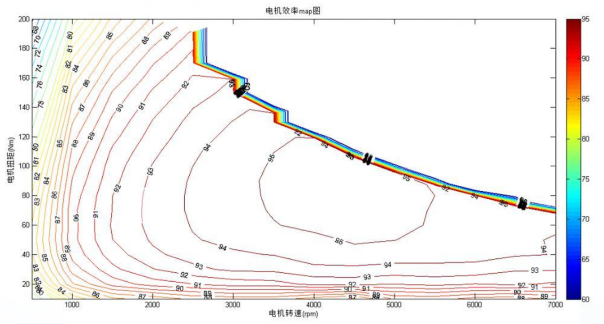

效率 (η)

电机的效率是指在电机工作时，输出的机械功率与输入的电功率之比。即电机将电能转换为机械能的效率，通常以百分比表示。

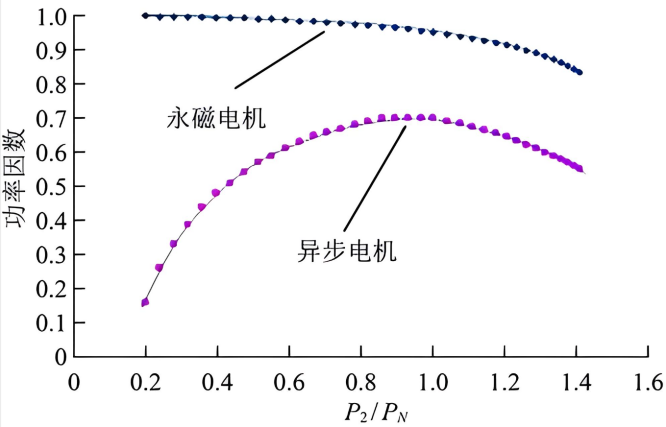

功率因数 (PF)

电机的功率因数，它表示电机在运行时实际消耗的功率与视在功率之间的比值。功率因数越高，说明电机在运行时有效利用的电能越多，能源利用效率也就越高。

计算公式

I 是工作电流，单位为安培(A)。

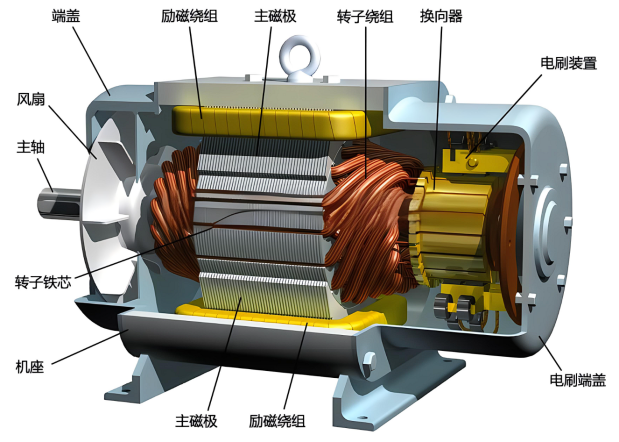

直流电机

直流电机并没有功率因数这一说法，其电流公式计算如下：

输入功率（Pin） = 额定输出功率（Pout） / 效率（η）

即：Pin=P_rated / η=I * V

得出：电流I = P_rated / (V * η)

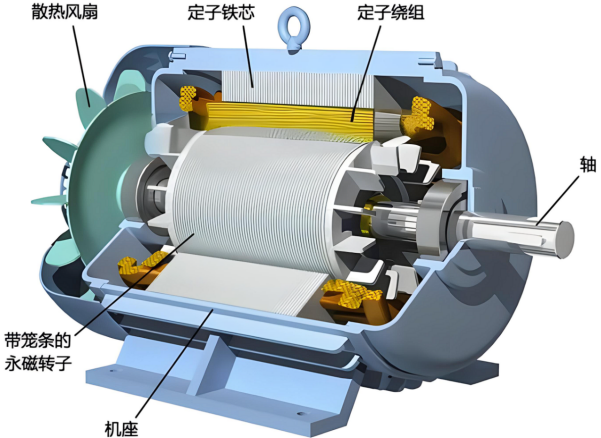

交流电机

电机输入功率（Pin） = 额定输出功率（Pout） / 效率（η）

交流电机还需要考虑功率因数对电流的影响，即：

视在功率（S） = 输入功率（Pin） / 功率因数（PF）

同时，工作电流（I） = 视在功率（S） / 额定电压（U）

即：母线工作电流（I）=额定输出功率（Pout） / 效率（η）/ 功率因数（PF） / 额定电压（U）

电流计算

假设，已知电机的额定输出功率为300瓦（W），额定电压为48伏特（V），效率为92%。

直流电机

电流I = P_rated / (V * η)=300W /（48V * 92%）=6.79A

交流电机

母线工作电流（I）=额定输出功率（Pout） / 效率（η）/ 功率因数（PF） / 额定电压（U）

=300W  /  48V  /  92%  /  功率因数（PF）=6.79  /  功率因数（PF）

假设功率因数（PF）=85%

得到：母线工作电流（I）=6.79  /  85%=7.99A

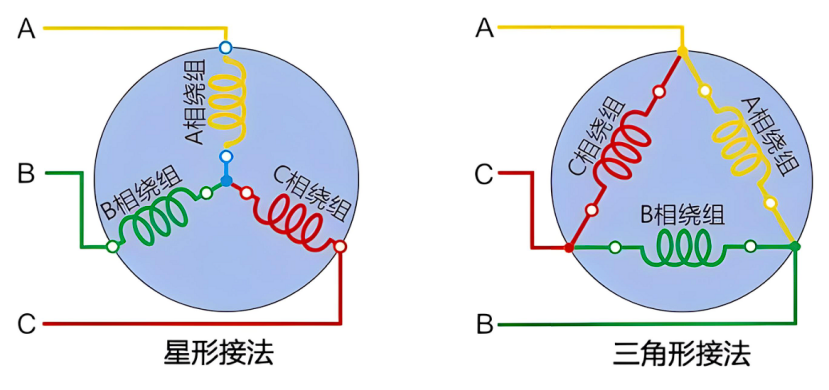

电机接线方式

星形（Y）接法

在星形接法中，电机的三个绕组首端被连接在一起，形成一个公共的中性点，而这三个绕组的尾端则分别连接到三相电源的三个相线上。在这种接线配置下，母线电流与线电流是相等的。

三角形（Δ）接法

在三角形接法中，每个绕组的尾端连接到相邻绕组的首端，形成一个闭合的三角形，而首端则连接到三相电源的三个相线上。在这种接法中，每个绕组都承受线电压，而流经每个绕组的电流是线电流，而母线电流实际上是流经每个绕组的线电流的矢量和，即母线电流 I_m = √3 * 线电流 I_l。

总结来说，对于三相交流电机：

在星形接法中，母线电流等于线电流（I_m = I_l）。

在三角形接法中，母线电流是线电流的√3倍（I_m = √3 * I_l）。

计算电流值总结

直流电机时：

电流I = P_rated  /  (V * η)=300W  /（48V * 92%）=6.79A

交流电机时：

星形（Y）接法：

母线工作电流（I）= 母线工作电流（I）=7.99A

三角形（Δ）接法：

母线工作电流（I）=7.99A

线电流= 母线工作电流（I） / √3 = 4.61A
