正弦信号与相量

正弦信号与相量

正弦信号三要素：最大值（峰值/振幅/幅值），频率（角频率）、初相角
相位差：初相差（t=0时的相位）。根据其正负将两个正弦信号分为：超前、滞后、同相、反向
有效值：振幅值等于有效值的√2倍（根据积分、做工等效得出，不做证明）

向量表示

复数

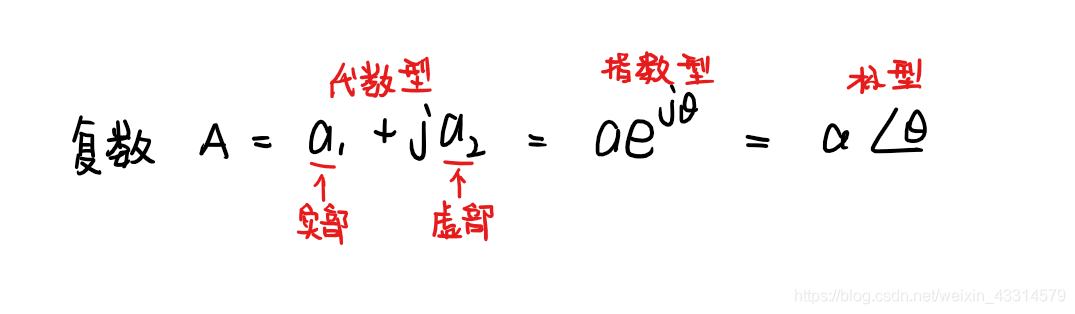

首先引入复数

代数型是我们所熟悉的，其加减运算十分便利。但是由于指数特性，乘除运算用指数型和极型更为便利，所以之后用到这两个比较多，在此做一个推导。

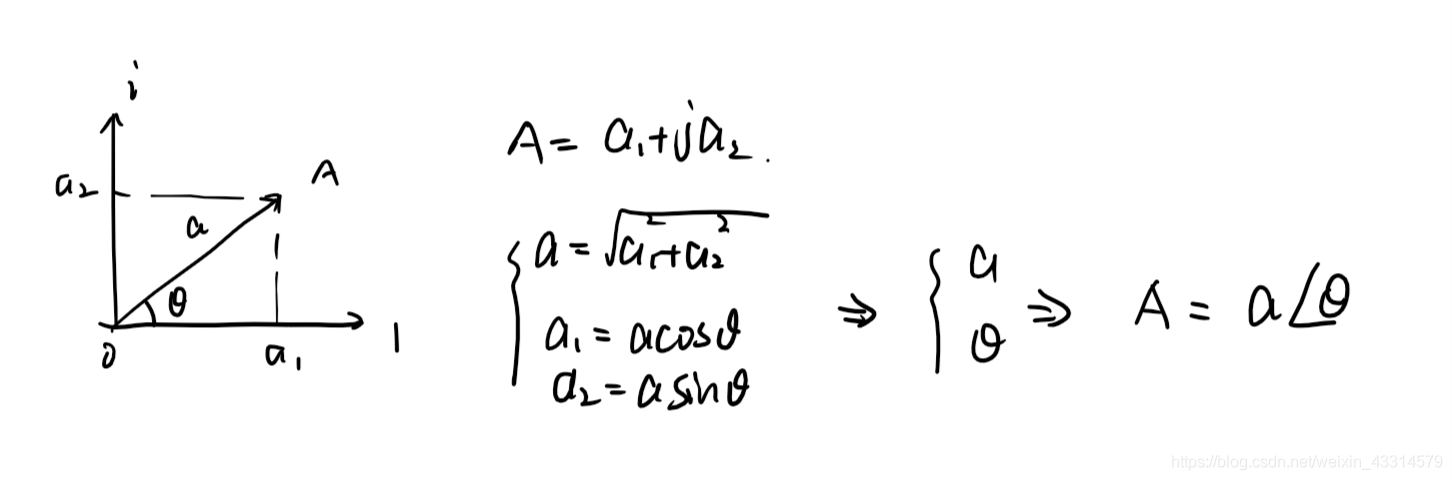

可用x轴表示实部，y轴表示虚部

相量

由于正弦信号由三要素决定，能不能把这三要素用复数的方式表示呢？这样一个正弦波就有唯一的表示方法了

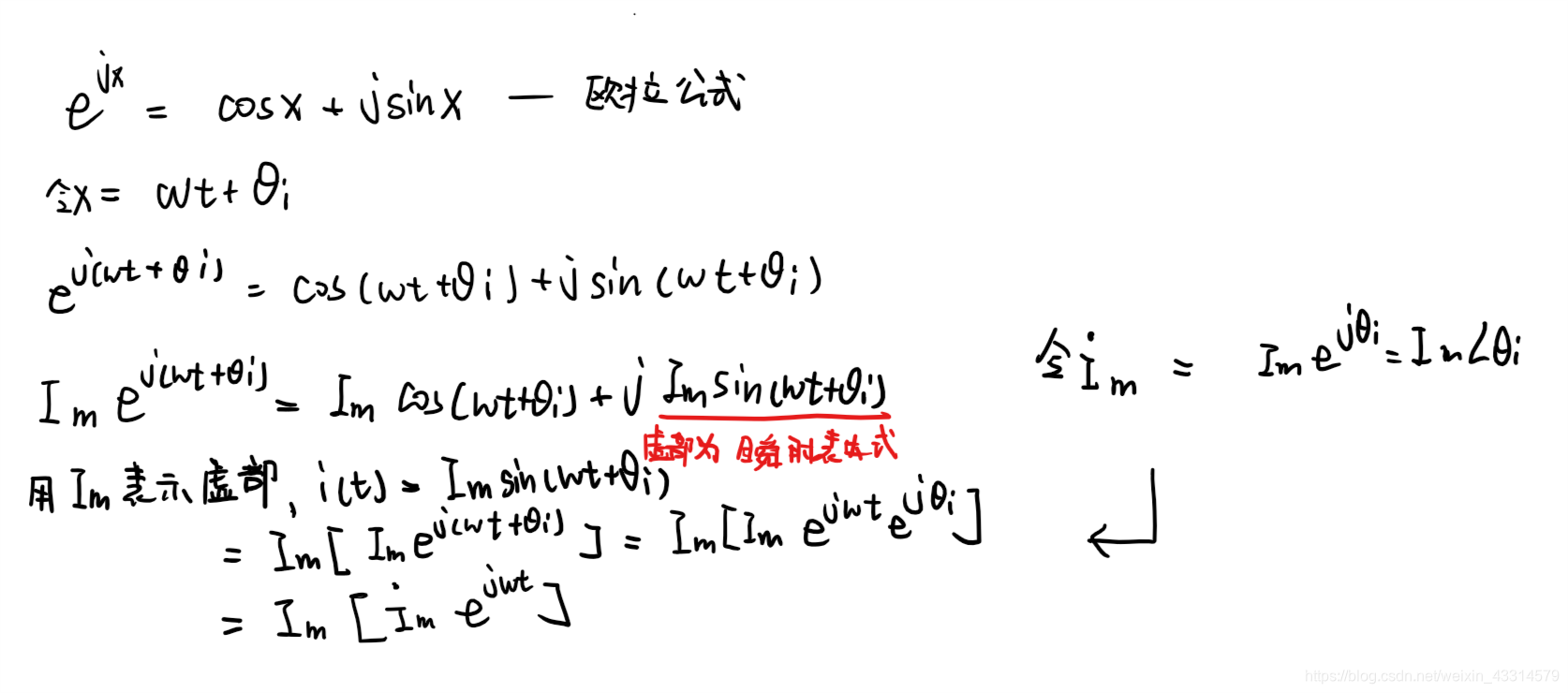

这里引入欧拉公式

于是，复数I·m称为电流向量，表示振幅和初相。在此基础上考虑角频率，便可得出正弦信号的相量。
同理
