STC15单片机编程——串口通信

一、STC15单片机串口

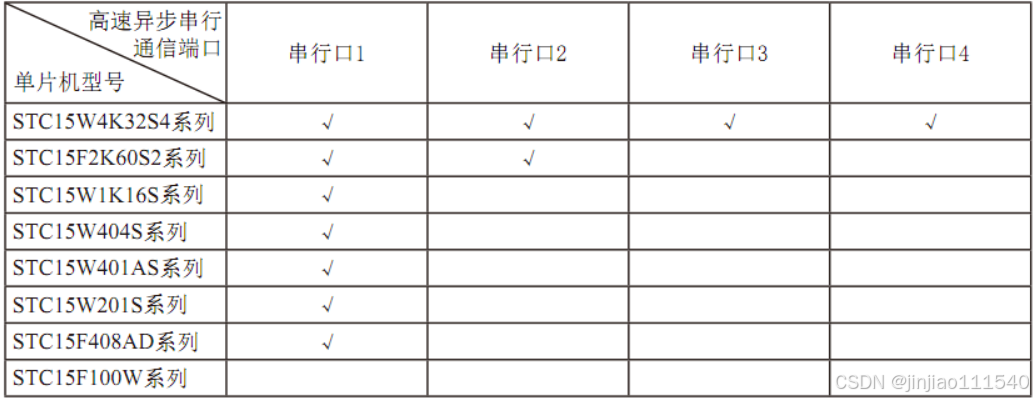

1、除STC15F100W系统单片机无串行口功能外，其他STC15系列单片机都有串行口功能。STC15单片机最多有四个采用UART工作方式的全双工异步串行通信接口（串口1、串口2、串口3和串口4）。每个串行口由2个数据缓冲器、一个移位寄存器、一个串行控制寄存器和一个波特率发生器等组成，如下表所示：

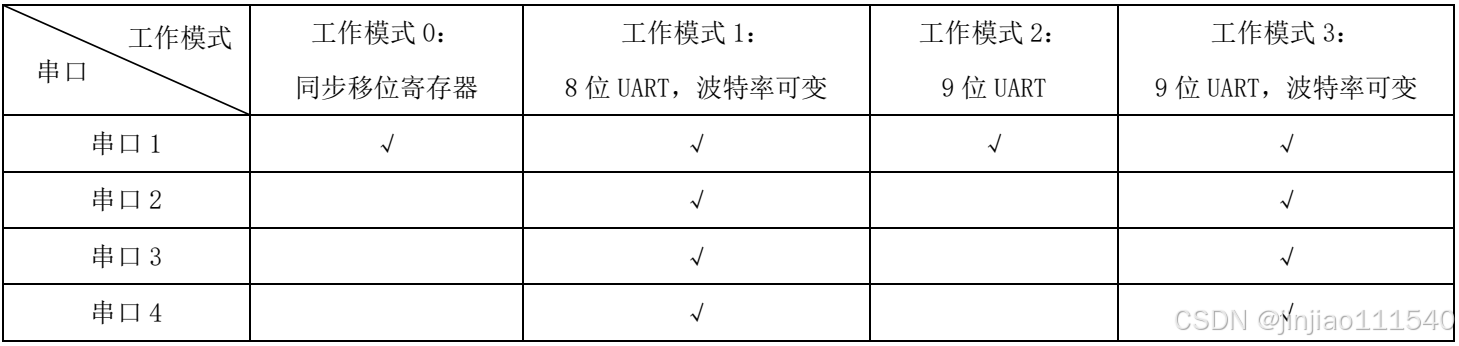

2、STC15单片机串行口1有四种工作模式，其中两种工作模式的波特率是可变的，另外两种是固定的，串行口2/串行口3/串行口4都只有两种工作模式，这两种工作模式的波特率都是可变的。

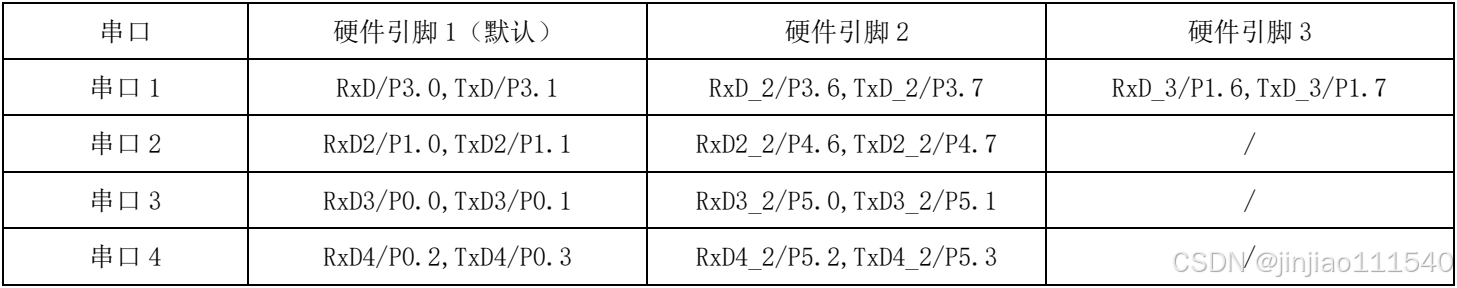

3、STC15单片机串口1可在3组管脚间切换，串口2可在2组管脚间切换，串口3可在2组管脚间切换，串口4可在2组管脚间切换。

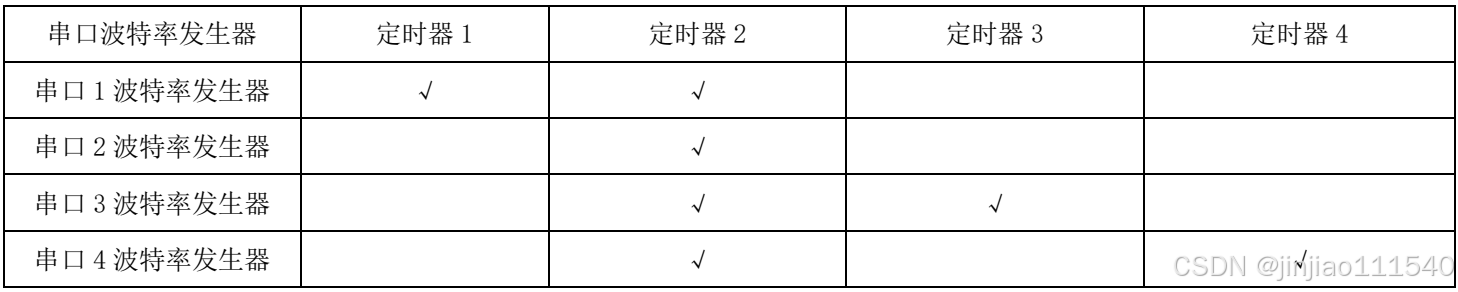

4、STC15单片机串口1默认选择定时器2作为其波特率发生器，也可选择定时器1作为其波特率发生器；串口2永远使用定时器2作为波特率发生器；串口3默认选择定时器2作为其波特率发生器，也可选择定时器3作为其波特率发生器；串口4默认选择定时器2作为其波特率发生器，也可选择定时器4作为其波特率发生器。

注：串口1、串口2、串口3、串口4波特率相同时，串口1、串口2、串口3、串口4可共享T2作为波特率发生器。

二、STC15单片机串口寄存器

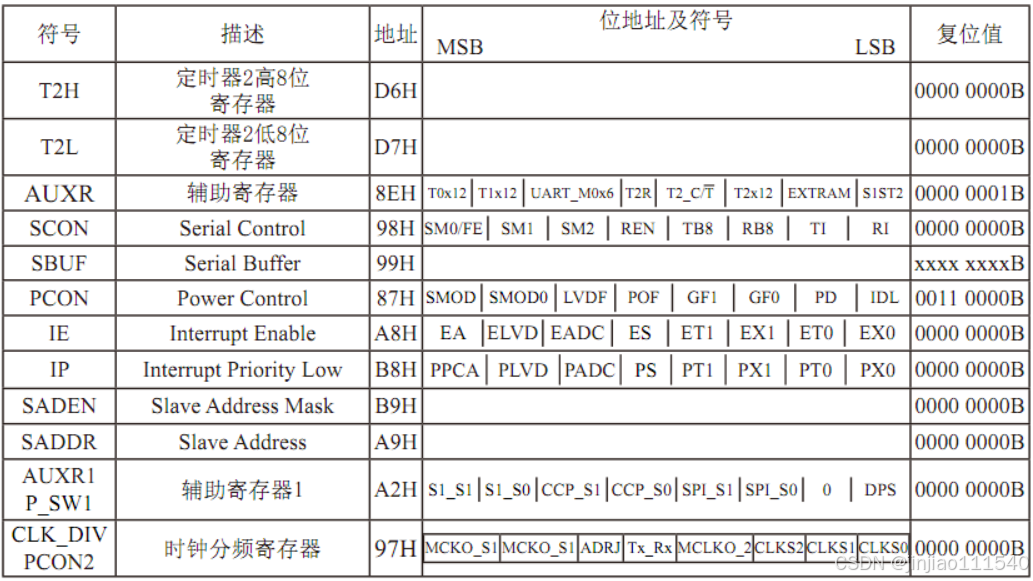

1、STC15系列单片机串口1寄存器如下表：

2、STC15系列单片机串口1寄存器设置：

（1）PCON寄存器（不可位寻址）：电源控制寄存器

SMOD：波特率选择位，当SMOD=1时，串口工作模式1、串口工作模式2、串口工作模式3的波特率加倍；当SMOD=0时，串口工作模式1、串口工作模式2、串口工作模式3的波特率不加倍。

SMOD0：帧错误检测有效控制位，当SMOD0=1时，SCON寄存器中的SM0/FE位用于错误帧检测功能；当SMOD0=0时，SCON寄存器中的SM0/FE位用于SM0功能，和SM1一起指定串行口的工作方式。

（2）AUXR寄存器（不可位寻址）：辅助寄存器

UART_M0x6：串口工作模式0通信速率设置位，UART_M0x6=0时，串口1工作模式0的速率是传统8051的速率，12分频；UART_M0x6=0时，串口1工作模式0的速率是传统8051的速率的6倍，2分频。

S1ST2：串口1（UART1）选择定时器2作为波特率发生器的控制位，S1ST2=0时，选择定时器1作为串口1的波特率发生器；S1ST2=1时，选择定时器2作为串口1的波特率发生器。

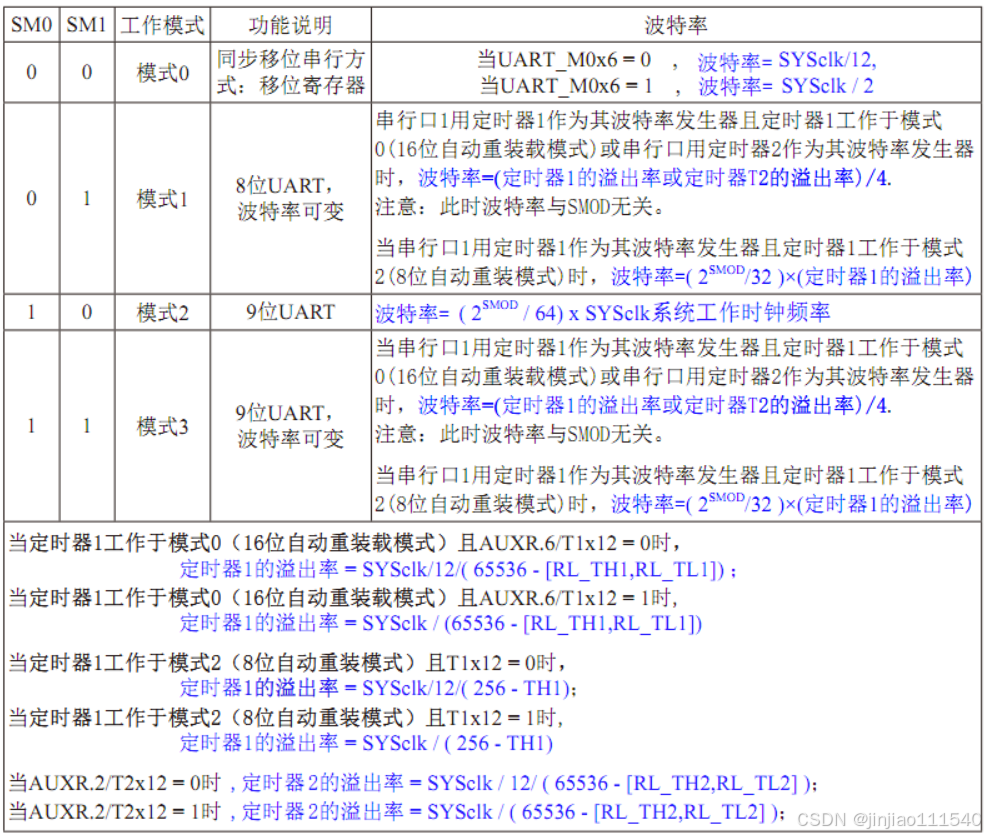

（3）SCON寄存器（可位寻址）：串行控制寄存器

SM0/FE：SM0或帧错误检测位，当PCON寄存器中的SMOD0=1时，SM0/FE用于帧错误检测，当检测到一个无效停止位时，通过UART接收器设置SM0/FE=1，必须由软件清零；当PCON寄存器中的SMOD0=0时，SM0/FE和SM1一起指定串行通信的工作模式，如下表：

SM2：允许模式2或模式3多机通信控制位，在模式2或模式3中，如果SM2位为1且REN位为1，则接收机处于地址筛选状态，此时可以利用接收到的第9位（RB8）来筛选地址帧，当RB8=1时，说明该帧是地址帧，地址信息可进入SBUF，并使RI为1，进而在中断服务程序中再进行地址号比较；当RB8=0时，说明该帧不是地址帧，应丢掉且保持RI=0。在模式2或模式3中，如果SM2位为0且REN位为1，接收机处于地址帧筛选被禁止状态，不论收到的RB8=0或RB8=1，均可使接收到的信息进入SBUF，并使RI=1，此时RB8为校验位。

注：模式1和模式0是非多机通信方式，在这两种方式时，要设置SM2为0

REN：允许/禁止串行接收控制位。当REN=1时，允许串行接收状态，可启动串行接收器RxD，开始接收信息；当REN=0时，禁止串行接收状态。

TB8：在模式2或模式3中，TB8为要发送的第9位数据，由软件置位或清零，可用作数据的校验位或多机通信中表示地址帧/数据帧的标志位。

注：模式1和模式0该位不可用

RB8：在模式2或模式3中，RB8为接收到的第9位数据，可作为奇偶校验位或地址帧/数据帧的标志位。

注：模式0中不用RB8，方式1中也不用RB8，RB8是接收到的停止位

TI：发送中断请求标志位，在模式0中，当串行发送数据第8位结束时，由内部硬件自动置位TI=1，向主机请求中断，响应中断后TI必须用软件清零。在模式1、模式2、模式3中，在停止位开始发送时由内部硬件置位TI=1，响应中断后TI必须软件清零。

RI：接收中断请求标志位，在模式0中，当串行接收到第8位结束时，由内部硬件自动置位RI=1，向主机请求中断，响应中断后RI必须用软件清零。在模式1、模式2、模式3中，串行接收到停止位的中间时刻由内部硬件置位RI=1，响应中断后RI必须软件清零。

（4）SBUF寄存器（不可位寻址）：串口1数据缓冲寄存器，SBUF实际是2个缓存器，写SBUF的操作完成待发送数据的加载，读SBUF的操作可获得已接收到的数据。

串行通道发送寄存器是一个输出移位寄存器，在写入SBUF信号的控制下，把数据装入相同的9位移位寄存器，前8位为数据字节，根据不同的串口模式会自动将“1”或TB8的值装入移位寄存器的第9位，并进行发送。

串行通道接收寄存器是一个输入移位寄存器，在模式0时，它的字长为8位，在模式1、模式2、模式3时，它的字长为9位，当一帧接收完毕，移位寄存器中的数据字节装入串行数据缓冲器SBUF中，其第9位则装入RB8位。

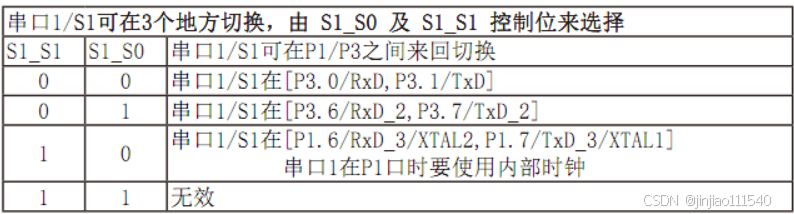

（5）AUXR1寄存器（不可位寻址）：串口1引脚切换寄存器

串口1建议放在[P3.6/RxD_2,P3.7/TxD_2]或[P1.6/RxD_3,P1.7/TxD_3]上。

（6）CLK_DIV寄存器（不可位寻址）：时钟分频寄存器

Tx_Rx：串口1中继广播方式设置位，当Tx_Rx=0时，串口1为正常工作方式，满足正常串口通信；当Tx_Rx=1时，串口1为中断广播方式，即将RxD端口输入的电平状态实时输出在TxD外部管脚上，TxD外部管脚可以对RxD管脚输入信号进行实时整形放大输出，TxD管脚的对外输出反映RxD端口输入的电平状态。

（7）SADEN寄存器(不可位寻址)：从机地址掩模寄存器

（8）SADDR寄存器(不可位寻址)：从机地址寄存器

注：串口自动地址识别首先将串口设置为9位Uart，SM2=1，从机MCU会自动过滤掉非地址数据（第9位为0的数据），而对SBUF中的地址数据（第9位为1的数据）自动与SADDR和SADEN所设置的本机地址进行比较，若地址相匹配，则会将RI置1，并产生中断，否则不予处理。

从机地址的设置通过SADDR和SADEN两个寄存器进行设置，SADDR为从机地址寄存器，里面存放本机的从机地址，SADEN为从机地址屏蔽位寄存器，用于设置地址信息的忽略位，设置方法如下：

• SADDR=11001010
• SADEN=00001111

则匹配地址为xxxx1010，即只要主机送出的地址数据中的低4位为1010就可以和本机地址相匹配，而高4位被忽略，可以为任意值；

（9）IE寄存器（可位寻址）：中断允许寄存器

EA：CPU的总中断允许控制位，当EA=1时，CPU开放中断；当EA=0时，CPU屏蔽所有中断。

ES：串行口中断允许位，当ES=1时，允许串行口中断，当ES=0时，禁止串行口中断。

（10）IP寄存器（可位寻址）：中断优先级控制寄存器

PS：串行口1中断优先级控制位，当PS=0时，串行口1中断为最低优先级中断（优先级0）；当PS=1时，串行口1中断为最高优先级中断（优先级1）

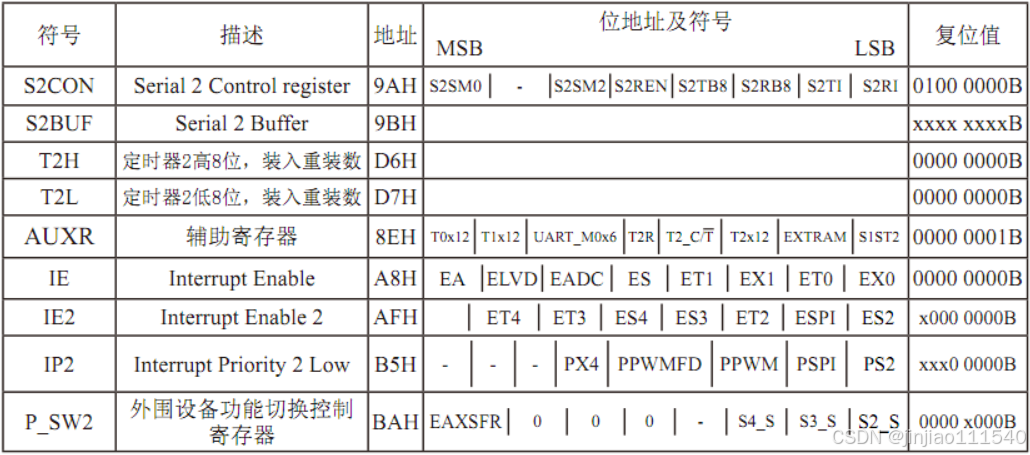

3、STC15系列单片机串口2寄存器如下表：

4、STC15系列单片机串口2寄存器设置：

（1）S2CON寄存器（不可位寻址）：串行口2控制寄存器

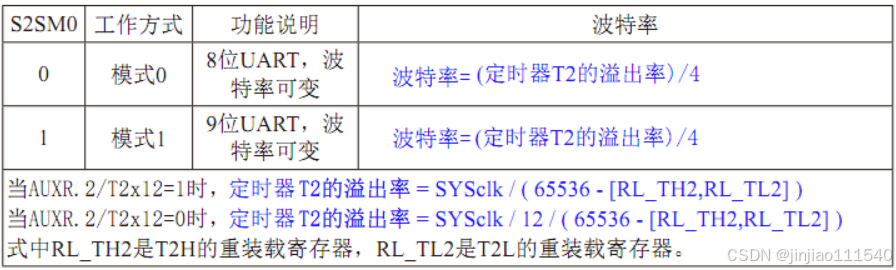

S2SM0：指定串行口2的工作方式，如下表：

S2SM2：允许模式1多机通信控制位，在模式1时，当S2SM2位为1且S2REN位为1时，则接收机处于地址筛选状态，此时可以利用接收到的第9位（S2RB8）来筛选地址帧，当S2RB8=1时，说明该帧是地址帧，地址信息可进入S2BUF，并使S2RI为1，进而在中断服务程序中再进行地址号比较；当S2RB8=0时，说明该帧不是地址帧，应丢掉且保持S2RI=0。在模式1中，如果S2SM2位为0且S2REN位为1，接收机处于地址帧筛选被禁止状态，不论收到的S2RB8=0或S2RB8=1，均可使接收到的信息进入S2BUF，并使S2RI=1，此时S2RB8为校验位。

注：模式0是非多机通信方式，在这种方式时，要设置S2SM2为0

S2REN：允许/禁止串行口2接收控制位。当S2REN=1时，允许串行接收状态，可启动串行接收器RxD2，开始接收信息；当S2REN=0时，禁止串行接收状态。

S2TB8：在模式1中，S2TB8为要发送的第9位数据，由软件置位或清零，可用作数据的校验位或多机通信中表示地址帧/数据帧的标志位。

注：模式0该位不可用

S2RB8：在模式1中，S2RB8为接收到的第9位数据，可作为奇偶校验位或地址帧/数据帧的标志位

注：模式0中不用S2RB8，S2RB8是接收到的停止位

S2TI：发送中断请求标志位，在停止位开始发送时由内部硬件置位S2TI=1，响应中断后S2TI必须软件清零。

S2RI：接收中断请求标志位，在串行接收到停止位的中间时刻由内部硬件置位S2RI=1，响应中断后S2RI必须软件清零。

（2）S2BUF寄存器（不可位寻址）：串行口2数据缓冲寄存器，S2BUF实际是2个缓存器，写S2BUF的操作完成待发送数据的加载，读S2BUF的操作可获得已接收到的数据。

串行通道发送寄存器是一个输出移位寄存器，在写入S2BUF信号的控制下，把数据装入相同的9位移位寄存器，前8位为数据字节，根据不同的串口模式会自动将“1”或S2TB8的值装入移位寄存器的第9位，并进行发送。

串行通道接收寄存器是一个输入移位寄存器，在模式0、模式1时，它的字长为9位，当一帧接收完毕，移位寄存器中的数据字节装入串行数据缓冲器S2BUF中，其第9位则装入S2RB8位。

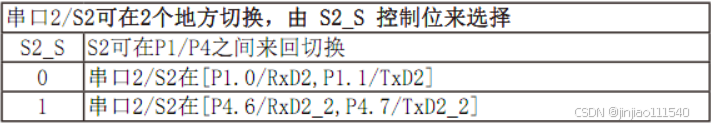

（3）P_SW2寄存器（不可位寻址）：外围设备功能切换控制寄存器2

（4）IE寄存器（可位寻址）：中断允许寄存器

EA：CPU的总中断允许控制位，当EA=1时，CPU开放中断；当EA=0时，CPU屏蔽所有中断。

（5）IE2寄存器（不可位寻址）：中断允许寄存器2

ES2：串行口2中断允许位，当ES2=1时，允许串行口2中断，当ES2=0时，禁止串行口2中断。

（6）IP2寄存器（不可位寻址）：中断优先级控制寄存器2

PS2：串行口2中断优先级控制位，当PS2=0时，串行口2中断为最低优先级中断（优先级0）；当PS2=1时，串行口2中断为最高优先级中断（优先级1）

5、STC15系列单片机串口3寄存器如下表：

6、STC15系列单片机串口3寄存器设置：

（1）S3CON寄存器（不可位寻址）：串行口3控制寄存器

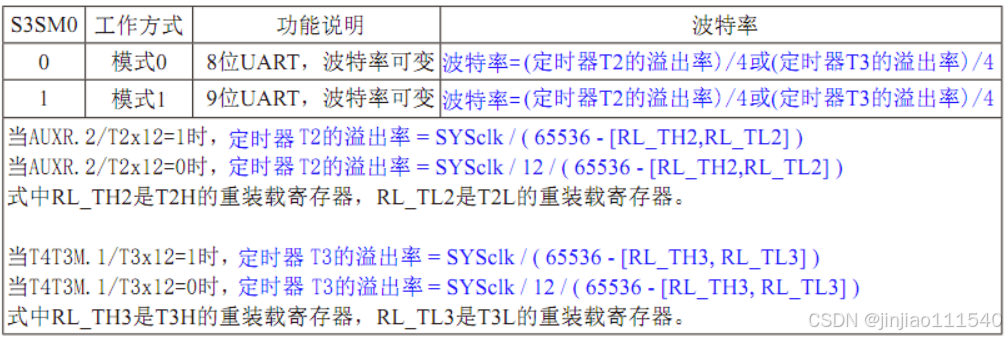

S3SM0：指定串行口3的工作方式，如下表：

S3ST3：串口3（UART3）选择定时器3作为波特率发生器的控制位，S3ST3=0时，选择定时器2作为串口3波特率发生器；S3ST3=1时，选择定时器3作为串口3波特率发生器。

S3SM2：允许模式1多机通信控制位，在模式1时，当S3SM2位为1且S3REN位为1时，则接收机处于地址筛选状态，此时可以利用接收到的第9位（S3RB8）来筛选地址帧，当S3RB8=1时，说明该帧是地址帧，地址信息可进入S3BUF，并使S3RI为1，进而在中断服务程序中再进行地址号比较；当S3RB8=0时，说明该帧不是地址帧，应丢掉且保持S3RI=0。在模式1中，如果S3SM2位为0且S3REN位为1，接收机处于地址帧筛选被禁止状态，不论收到的S3RB8=0或S3RB8=1，均可使接收到的信息进入S3BUF，并使S3RI=1，此时S3RB8为校验位。

注：模式0是非多机通信方式，在这种方式时，要设置S3SM2为0

S3REN：允许/禁止串行口3接收控制位。当S3REN=1时，允许串行接收状态，可启动串行接收器RxD3，开始接收信息；当S3REN=0时，禁止串行接收状态。

S3TB8：在模式1中，S3TB8为要发送的第9位数据，由软件置位或清零，可用作数据的校验位或多机通信中表示地址帧/数据帧的标志位。

注：模式0该位不可用

S3RB8：在模式1中，S3RB8为接收到的第9位数据，可作为奇偶校验位或地址帧/数据帧的标志位

注：模式0中不用S3RB8，S3RB8是接收到的停止位

S3TI：发送中断请求标志位，在停止位开始发送时由内部硬件置位S3TI=1，响应中断后S3TI必须软件清零。

S3RI：接收中断请求标志位，在串行接收到停止位的中间时刻由内部硬件置位S3RI=1，响应中断后S3RI必须软件清零。

（2）S3BUF寄存器（不可位寻址）：串行口3数据缓冲寄存器，S3BUF实际是2个缓存器，写S3BUF的操作完成待发送数据的加载，读S3BUF的操作可获得已接收到的数据。

串行通道发送寄存器是一个输出移位寄存器，在写入S3BUF信号的控制下，把数据装入相同的9位移位寄存器，前8位为数据字节，根据不同的串口模式会自动将“1”或S3TB8的值装入移位寄存器的第9位，并进行发送。

串行通道接收寄存器是一个输入移位寄存器，在模式0、模式1时，它的字长为9位，当一帧接收完毕，移位寄存器中的数据字节装入串行数据缓冲器S3BUF中，其第9位则装入S3RB8位。

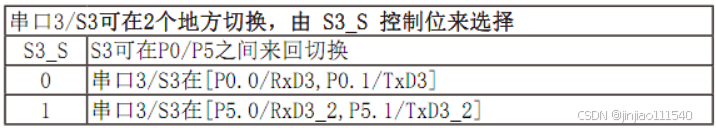

（3）P_SW2寄存器（不可位寻址）：外围设备功能切换控制寄存器2

（4）IE寄存器（可位寻址）：中断允许寄存器

EA：CPU的总中断允许控制位，当EA=1时，CPU开放中断；当EA=0时，CPU屏蔽所有中断。

（5）IE2寄存器（不可位寻址）：中断允许寄存器2

ES3：串行口3中断允许位，当ES3=1时，允许串行口3中断，当ES3=0时，禁止串行口3中断。

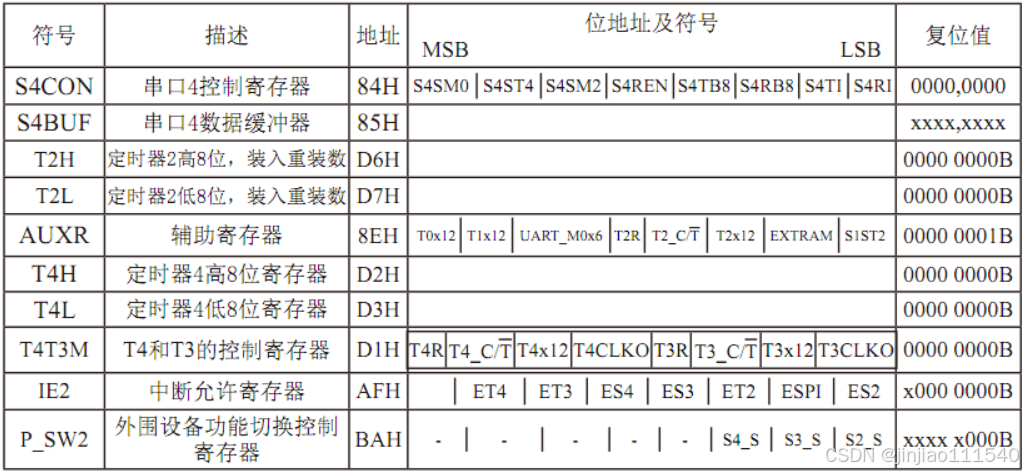

7、STC15系列单片机串口4寄存器如下表：

8、STC15系列单片机串口4寄存器设置：

（1）S4CON寄存器（不可位寻址）：串行口4控制寄存器

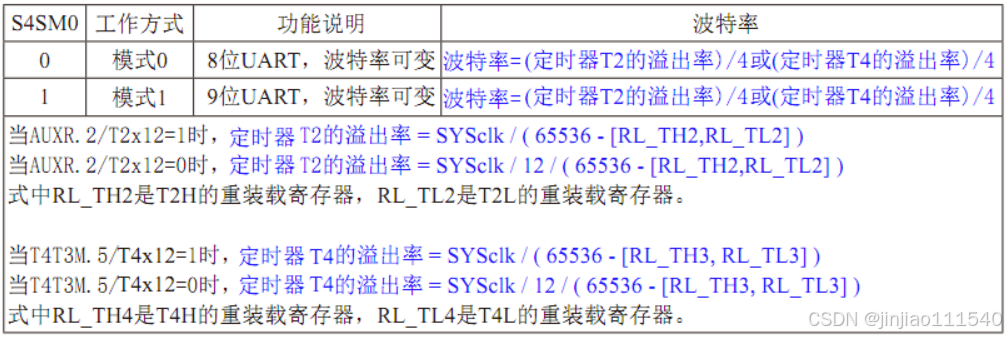

S4SM0：指定串行口4的工作方式，如下表：

S4ST4：串口4（UART4）选择定时器4作为波特率发生器的控制位，S4ST4=0时，选择定时器2作为串口4波特率发生器；S4ST4=1时，选择定时器4作为串口4波特率发生器。

S4SM2：允许模式1多机通信控制位，在模式1时，当S4SM2位为1且S4REN位为1时，则接收机处于地址筛选状态，此时可以利用接收到的第9位（S4RB8）来筛选地址帧，当S4RB8=1时，说明该帧是地址帧，地址信息可进入S4BUF，并使S4RI为1，进而在中断服务程序中再进行地址号比较；当S4RB8=0时，说明该帧不是地址帧，应丢掉且保持S4RI=0。在模式1中，如果S4SM2位为0且S4REN位为1，接收机处于地址帧筛选被禁止状态，不论收到的S4RB8=0或S4RB8=1，均可使接收到的信息进入S4BUF，并使S4RI=1，此时S4RB8为校验位。

注：模式0是非多机通信方式，在这种方式时，要设置S4SM2为0

S4REN：允许/禁止串行口4接收控制位。当S4REN=1时，允许串行接收状态，可启动串行接收器RxD4，开始接收信息；当S4REN=0时，禁止串行接收状态。

S4TB8：在模式1中，S4TB8为要发送的第9位数据，由软件置位或清零，可用作数据的校验位或多机通信中表示地址帧/数据帧的标志位。

注：模式0该位不可用

S4RB8：在模式1中，S4RB8为接收到的第9位数据，可作为奇偶校验位或地址帧/数据帧的标志位

注：模式0中不用S4RB8，S4RB8是接收到的停止位

S4TI：发送中断请求标志位，在停止位开始发送时由内部硬件置位S4TI=1，响应中断后S4TI必须软件清零。

S4RI：接收中断请求标志位，在串行接收到停止位的中间时刻由内部硬件置位S4RI=1，响应中断后S4RI必须软件清零。

（2）S4BUF寄存器（不可位寻址）：串行口4数据缓冲寄存器，S4BUF实际是2个缓存器，写S4BUF的操作完成待发送数据的加载，读S4BUF的操作可获得已接收到的数据。

串行通道发送寄存器是一个输出移位寄存器，在写入S4BUF信号的控制下，把数据装入相同的9位移位寄存器，前8位为数据字节，根据不同的串口模式会自动将“1”或S4TB8的值装入移位寄存器的第9位，并进行发送。

串行通道接收寄存器是一个输入移位寄存器，在模式0、模式1时，它的字长为9位，当一帧接收完毕，移位寄存器中的数据字节装入串行数据缓冲器S4BUF中，其第9位则装入S4RB8位。

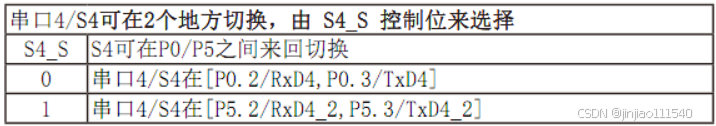

（3）P_SW2寄存器（不可位寻址）：外围设备功能切换控制寄存器2

（4）IE寄存器（可位寻址）：中断允许寄存器

EA：CPU的总中断允许控制位，当EA=1时，CPU开放中断；当EA=0时，CPU屏蔽所有中断。

（5）IE2寄存器（不可位寻址）：中断允许寄存器2

ES4：串行口4中断允许位，当ES4=1时，允许串行口4中断，当ES4=0时，禁止串行口4中断。

三、STC15单片机串口工作模式

1、STC15系列单片机串口1工作模式

（1）工作模式0：

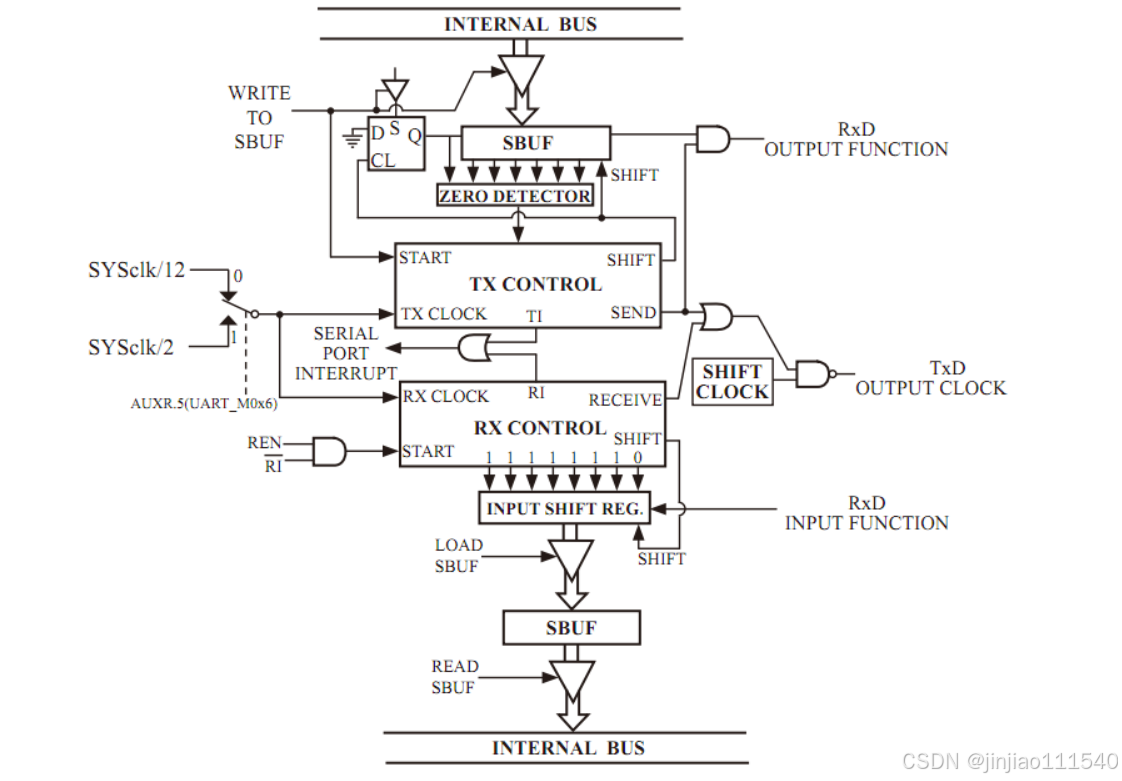

此模式下串口1工作在同步移位寄存器模式，如下图所示：

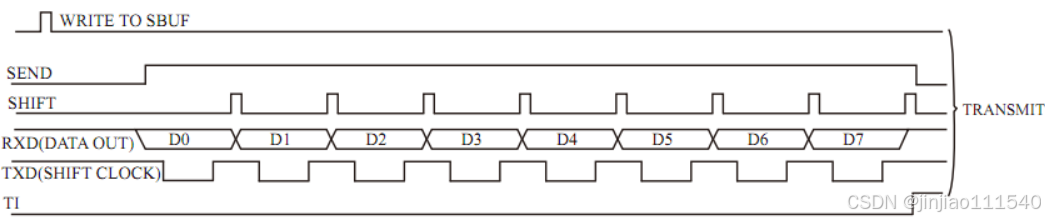

模式0发送数据过程：当数据写入发送缓冲器SBUF时启动发送，发送控制端SEND有效（高电平），允许RxD发送数据，同时允许TxD输出同步移位脉冲，串行口将8位数据以SYSclk/12或SYSclk/2的波特率从RxD管脚输出（低位->高位），TxD管脚输出同步移位脉冲，发送完一帧数据（8位），中断标志TI置1，再次发送数据前，必须用软件将TI清0，波形图如下：

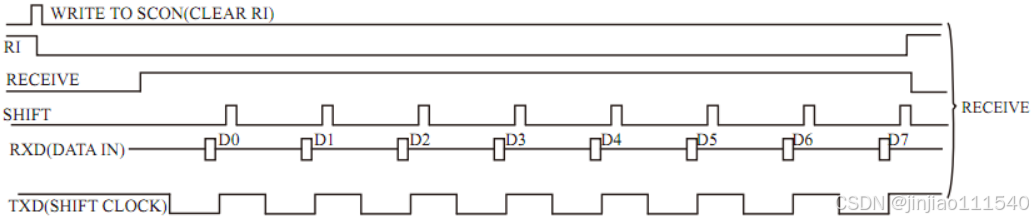

模式0接收数据过程：复位接收中断RI，即RI=0，置位允许接收控制位REN=1时，启动接收，接收控制端RECEIVE有效（高电平），允许TxD输出同步移位脉冲，RxD为串行输入端，串行接收数据的波特率为SYSclk/12或SYSclk/2，当接收到一帧数据（8位），中断标志RI置1，再次接收时，必须通过软件将RI清0，波形图如下：

注：模式0时必须清0多机通信控制位SM2，无需定时器提供波特率，直接由单片机的时钟作为同步移位脉冲。

（2）工作模式1：

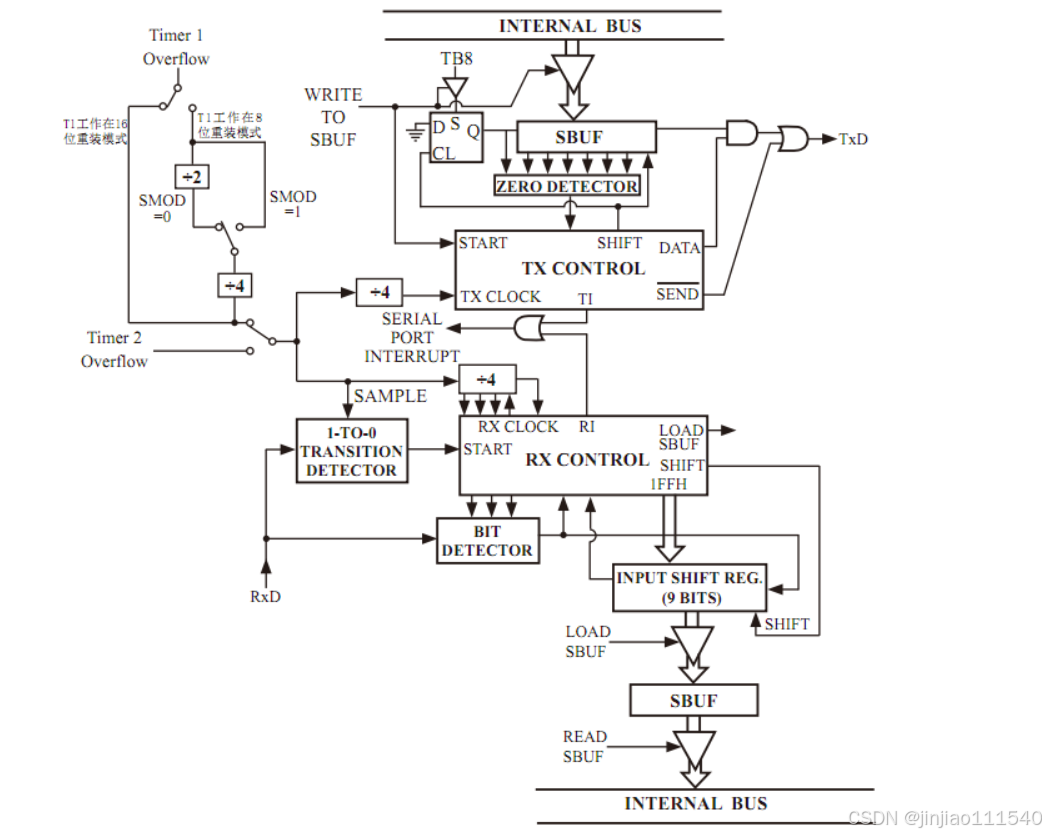

此模式下串口1工作在8位UART，波特率可变模式（波特率由定时器1或定时器2产生），一帧数据为10位：1位起始位，8位数据位（低位在先）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式1发送数据过程：当数据写入发送缓冲器SBUF时启动发送，写SBUF信号还把1装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位1，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位TI，即TI=1，向主机请求中断处理，波形图如下：

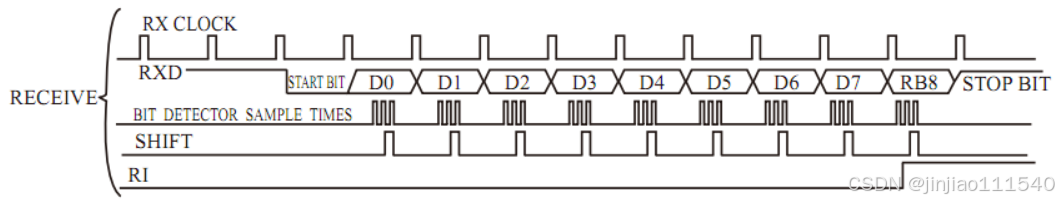

模式1接收数据过程：当软件置位接收允许标志位REN，即REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，若同时满足以下两个条件：

• RI=0；
• SM2=0或接收到的停止位为1

则接收到的数据有效，数据载入SBUF，停止位进入RB8，置位RI，向主机请求中断，否则数据丢弃。

注：串行通信工作在模式1时，SM2设置为0

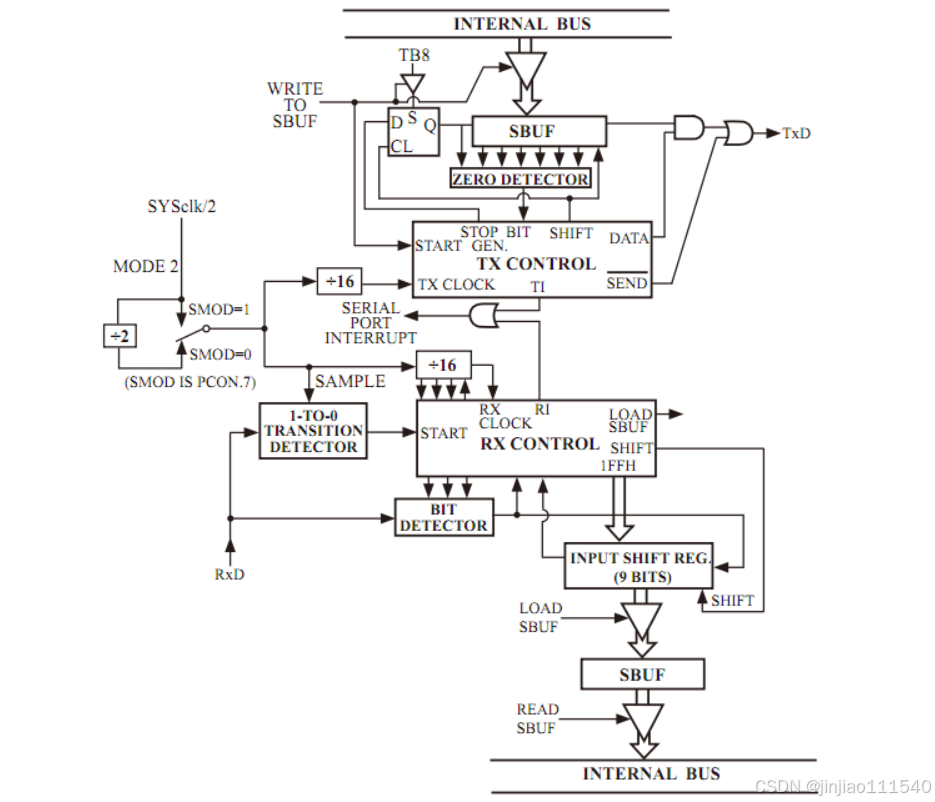

（3）工作模式2：

此模式下串口1工作在9位UART，波特率固定模式（波特率可通过软件对PCON中的SMOD位进行设置，当SMOD=1时，波特率为SYSclk/32;当SMOD=0时，波特率为SYSclk/64），一帧数据为11位：1位起始位，8位数据位（低位在先），1位可编程位（第9位数据）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式2发送数据过程：当数据写入发送缓冲器SBUF时启动发送，发送时可编程位(由SCON中的TB8提供，可软件设置为1或0)装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位数据，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位TI，即TI=1，向主机请求中断处理，波形图如下：

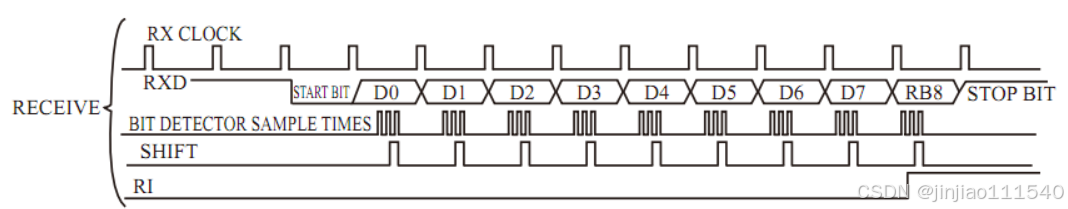

模式2接收数据过程：当软件置位接收允许标志位REN，即REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，接收的第9位数据装入SCON的RB8位，若同时满足以下两个条件：

• RI=0；
• SM2=0或者SM2=1，并且接收到的第9数据位RB8=1

则接收到的数据有效，数据载入SBUF和RB8，置位RI，向主机请求中断，否则数据丢弃。

注：在模式2中，接收到的停止位与SBUF、RB8和RI无关。

（4）工作模式3：

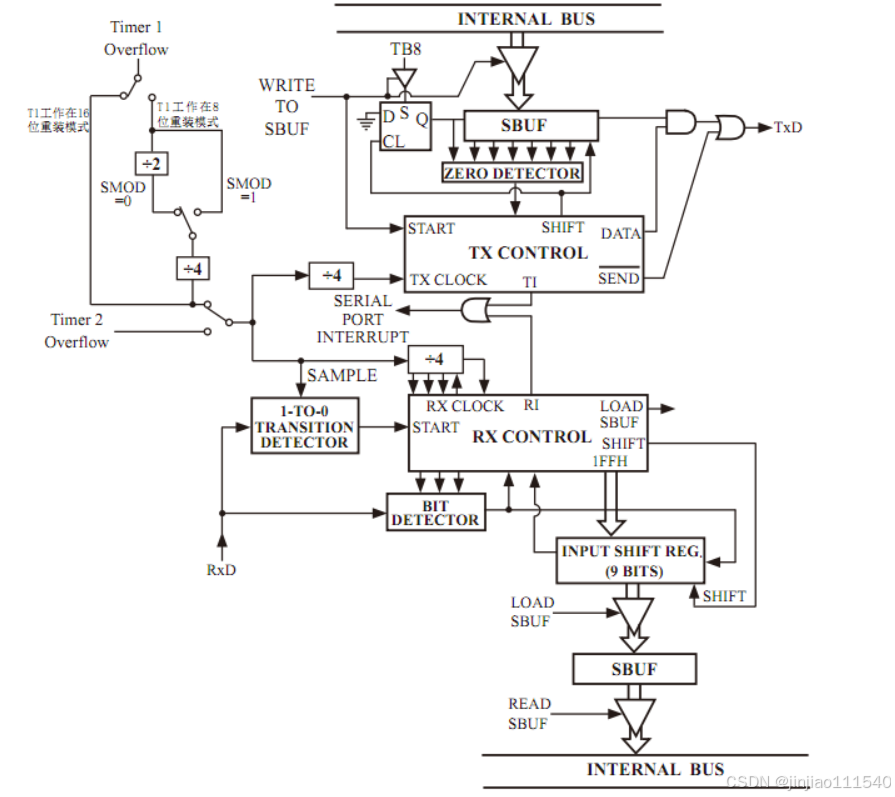

此模式下串口1工作在9位UART，波特率可变模式（波特率由定时器1或定时器2产生），一帧数据为11位：1位起始位，8位数据位（低位在先），1位可编程位（第9位数据）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式3发送数据过程：当数据写入发送缓冲器SBUF时启动发送，发送时可编程位(由SCON中的TB8提供，可软件设置为1或0)装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位数据，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位TI，即TI=1，向主机请求中断处理，波形图如下：

模式3接收数据过程：当软件置位接收允许标志位REN，即REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，接收的第9位数据装入SCON的RB8位，若同时满足以下两个条件：

• RI=0；
• SM2=0或者SM2=1，并且接收到的第9数据位RB8=1

则接收到的数据有效，数据载入SBUF和RB8，置位RI，向主机请求中断，否则数据丢弃。

注：在模式3中，接收到的停止位与SBUF、RB8和RI无关。

（5）中继广播模式：

此模式下串口1工作在中继广播模式，将RxD端口输入的电平状态实时输出在TxD外部引脚上，TxD外部引脚可对RxD引脚的输入信号进行实时整形放大输出，TxD管脚的对外输出实时反映RxD引脚输入的电平状态。

串口1的中继广播方式可以设置Tx_Rx/CLK_DIV.4来选择，还可以在STC-ISP下载编程软件中设置。

2、STC15系列单片机串口2工作模式

（1）工作模式0：

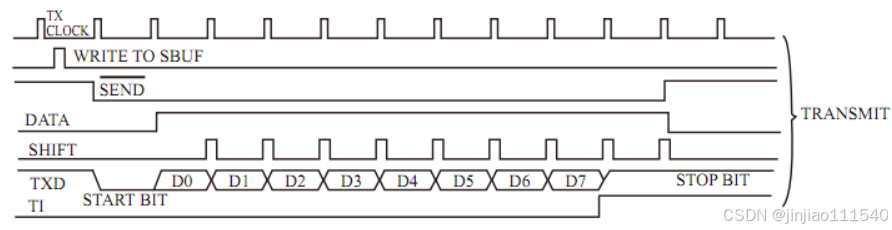

此模式下串口2工作在8位UART，波特率可变模式（波特率由定时器2产生），一帧数据为10位：1位起始位，8位数据位（低位在先）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

 模式0发送数据过程：当数据写入发送缓冲器S2BUF时启动发送，写S2BUF信号还把1装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位1，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S2TI，即S2TI=1，向主机请求中断处理，波形图如下：

 模式0接收数据过程：当软件置位接收允许标志位S2REN，即S2REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，若同时满足以下两个条件：

• S2RI=0；
• S2SM2=0或接收到的停止位为1

则接收到的数据有效，数据载入S2BUF，停止位进入S2RB8，置位S2RI，向主机请求中断，否则数据丢弃。

注：串行通信工作在模式0时，S2SM2设置为0

（2）工作模式1

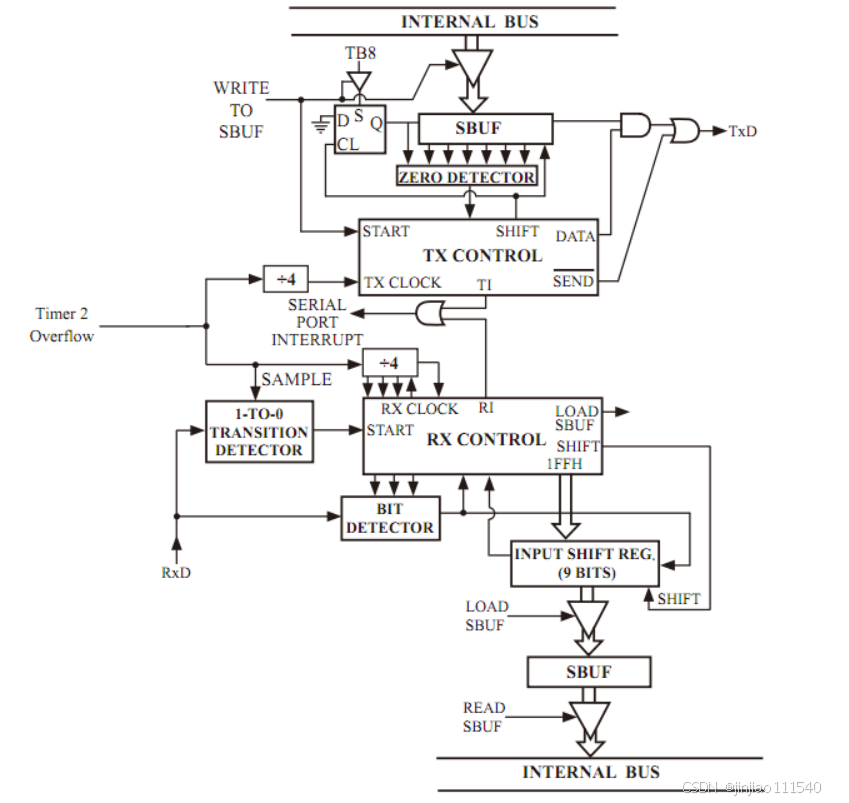

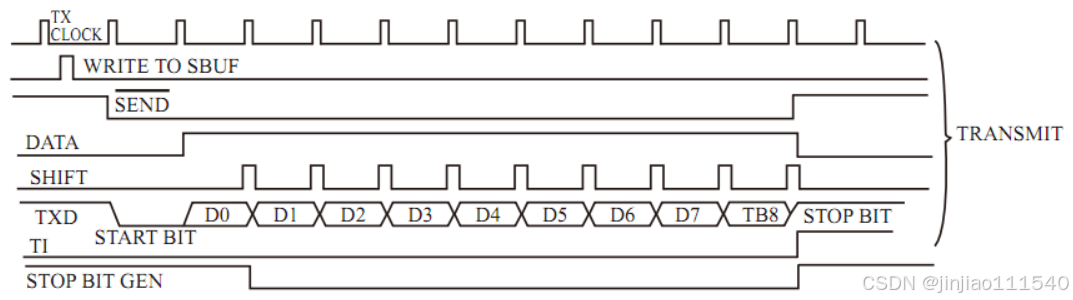

此模式下串口2工作在9位UART，波特率可变模式（波特率由定时器2产生），一帧数据为11位：1位起始位，8位数据位（低位在先），1位可编程位（第9位数据）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式1发送数据过程：当数据写入发送缓冲器S2BUF时启动发送，发送时可编程位(由S2CON中的S2TB8提供，可软件设置为1或0)装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位数据，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S2TI，即S2TI=1，向主机请求中断处理，波形图如下：

模式1接收数据过程：当软件置位接收允许标志位S2REN，即S2REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，接收的第9位数据装入S2CON的S2RB8位，若同时满足以下两个条件：

• S2RI=0；
• S2SM2=0或者S2SM2=1，并且接收到的第9数据位S2RB8=1

则接收到的数据有效，数据载入S2BUF和S2RB8，置位S2RI，向主机请求中断，否则数据丢弃。

注：在模式1中，接收到的停止位与S2BUF、S2RB8和S2RI无关。

3、STC15系列单片机串口3工作模式

（1）工作模式0：

此模式下串口3工作在8位UART，波特率可变模式（波特率由定时器3或定时器2产生），一帧数据为10位：1位起始位，8位数据位（低位在先）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

 模式0发送数据过程：当数据写入发送缓冲器S3BUF时启动发送，写S3BUF信号还把1装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位1，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S3TI，即S3TI=1，向主机请求中断处理，波形图如下：

 模式0接收数据过程：当软件置位接收允许标志位S3REN，即S3REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，若同时满足以下两个条件：

• S3RI=0；
• S3SM2=0或接收到的停止位为1

则接收到的数据有效，数据载入S3BUF，停止位进入S3RB8，置位S3RI，向主机请求中断，否则数据丢弃。

注：串行通信工作在模式0时，S3SM2设置为0

（2）工作模式1

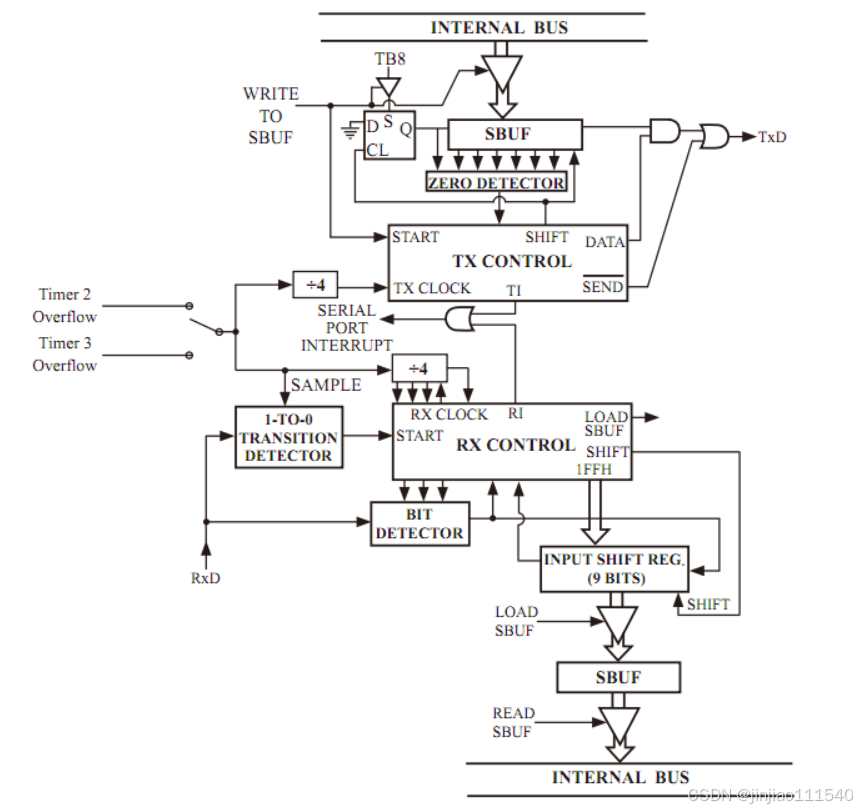

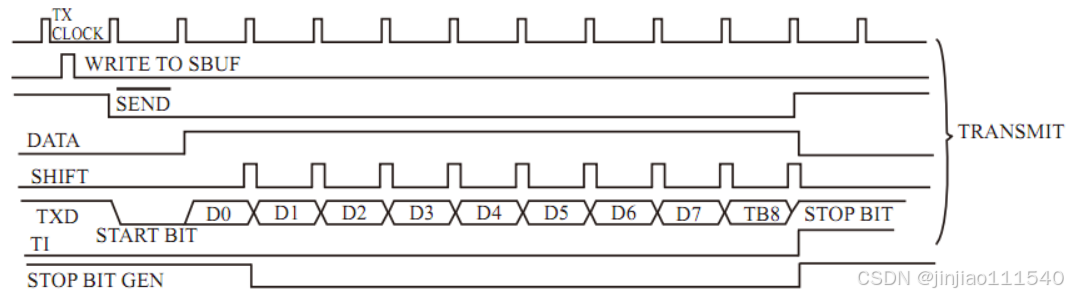

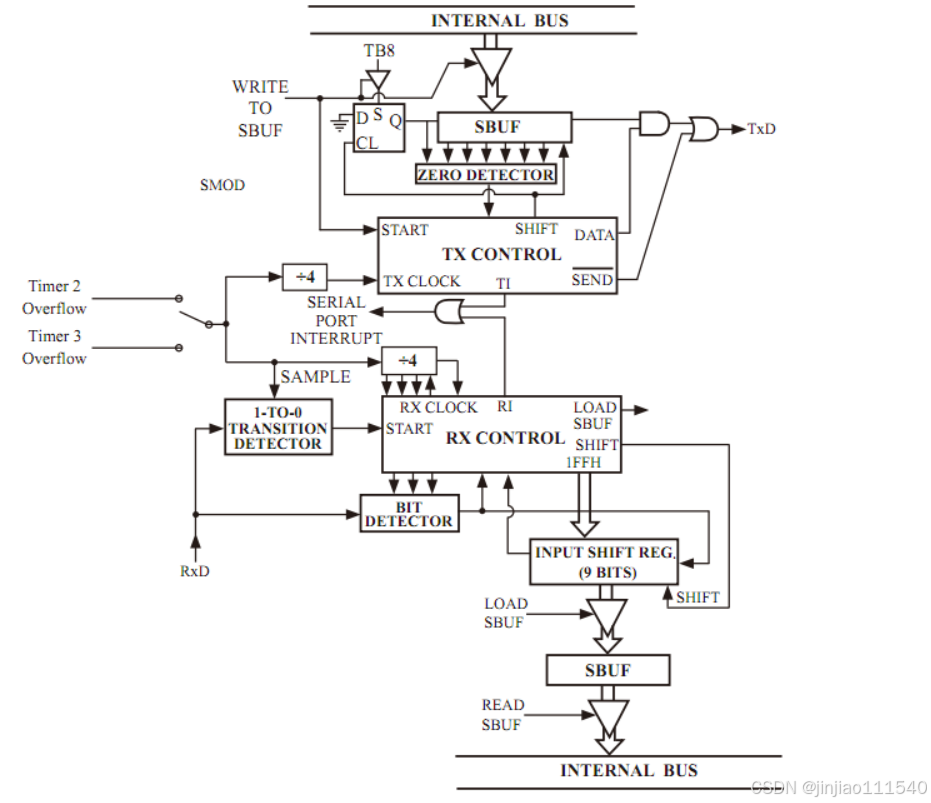

此模式下串口3工作在9位UART，波特率可变模式（波特率由定时器3或定时器2产生），一帧数据为11位：1位起始位，8位数据位（低位在先），1位可编程位（第9位数据）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式1发送数据过程：当数据写入发送缓冲器S3BUF时启动发送，发送时可编程位(由S3CON中的S3TB8提供，可软件设置为1或0)装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位数据，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S3TI，即S3TI=1，向主机请求中断处理，波形图如下：

模式1接收数据过程：当软件置位接收允许标志位S3REN，即S3REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，接收的第9位数据装入S3CON的S3RB8位，若同时满足以下两个条件：

• S3RI=0；
• S3SM2=0或者S3SM2=1，并且接收到的第9数据位S3RB8=1

则接收到的数据有效，数据载入S3BUF和S3RB8，置位S3RI，向主机请求中断，否则数据丢弃。

注：在模式1中，接收到的停止位与S3BUF、S3RB8和S3RI无关。

4、STC15系列单片机串口4工作模式

（1）工作模式0：

此模式下串口4工作在8位UART，波特率可变模式（波特率由定时器4或定时器2产生），一帧数据为10位：1位起始位，8位数据位（低位在先）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

 模式0发送数据过程：当数据写入发送缓冲器S4BUF时启动发送，写S4BUF信号还把1装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位1，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S4TI，即S4TI=1，向主机请求中断处理，波形图如下：

 模式0接收数据过程：当软件置位接收允许标志位S4REN，即S4REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，若同时满足以下两个条件：

• S4RI=0；
• S4SM2=0或接收到的停止位为1

则接收到的数据有效，数据载入S4BUF，停止位进入S4RB8，置位S4RI，向主机请求中断，否则数据丢弃。

注：串行通信工作在模式0时，S4SM2设置为0

（1）工作模式1：

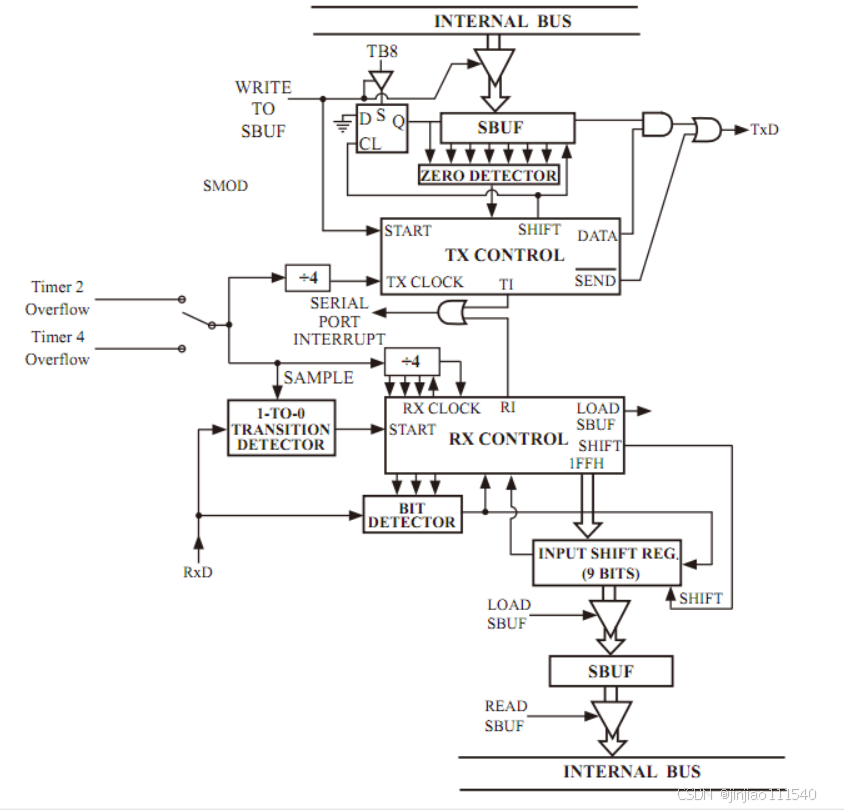

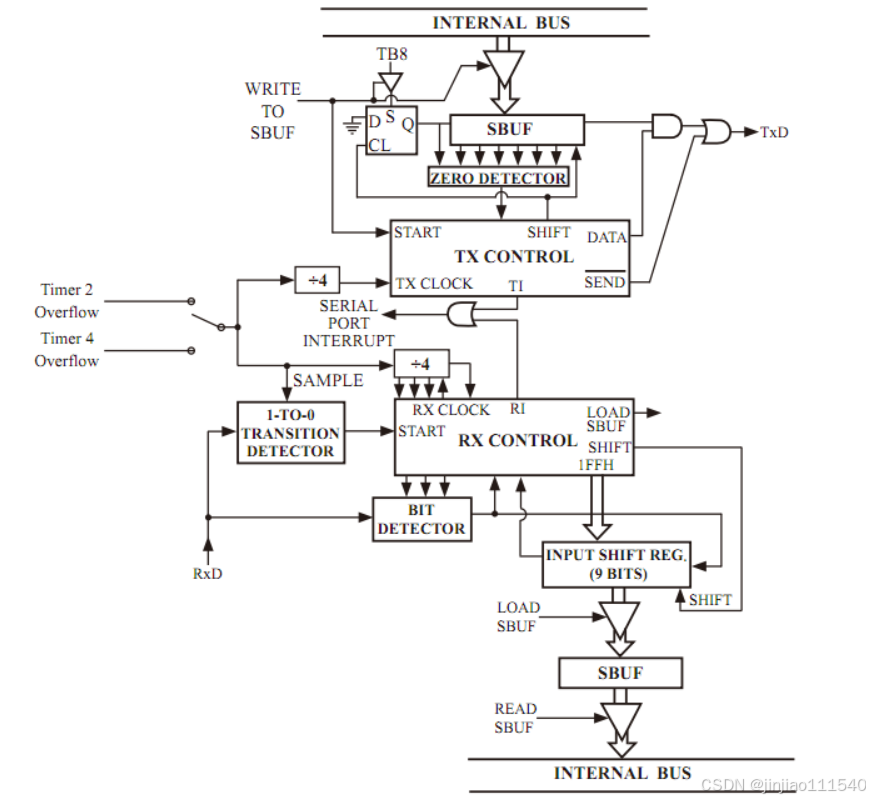

此模式下串口4工作在9位UART，波特率可变模式（波特率由定时器4或定时器2产生），一帧数据为11位：1位起始位，8位数据位（低位在先），1位可编程位（第9位数据）和1位停止位，TxD为发送数据，RxD为接收数据，如下图所示：

模式1发送数据过程：当数据写入发送缓冲器S4BUF时启动发送，发送时可编程位(由S4CON中的S4TB8提供，可软件设置为1或0)装入移位寄存器的第9位，并通知Tx控制单元开始发送，移位寄存器将数据不断右移至TxD端口发送，在数据的左边不断移入0作补充，当数据的最高位移到TxD端口发送，紧随其后的是第9位数据，Tx控制单元作最后一次移位输出，然后允许发送信号SEND失效，完成一帧信息的发送，置位中断请求位S4TI，即S4TI=1，向主机请求中断处理，波形图如下：

模式1接收数据过程：当软件置位接收允许标志位S4REN，即S4REN=1时，接收器便以选定波特率的16倍速率采样串行接收端口RxD，当检测到RxD端口从1->0的负跳变，且RxD端口值保持为0（低电平），持续1波特率时就启动接收器准备接收数据，并立即复位16倍计数器，将1FF值装入移位寄存器，当检测到RxD端口从1->0的负跳变，RxD端口值不为0（低电平），则起始位无效，复位接收电路，复位16倍计数器，并重新检测1->0的跳变，波形图如下：

16倍计数器是将波特率(每位接收时间)均分为16等分，每等分为1个状态，在每位接收时间的7、8、9状态由检测器对RxD端口进行采样，所接收的值是这次采样三中取二（3次采样至少2次相同）的值，以此消除干扰，提高可靠性。

接收的数据从接收移位寄存器的右边移入，已装入的1FF值向左边移出，当起始位0移到移位寄存器的最左边时，完成一帧数据的接收，接收的第9位数据装入S4CON的S4RB8位，若同时满足以下两个条件：

• S4RI=0；
• S4SM2=0或者S4SM2=1，并且接收到的第9数据位S4RB8=1

则接收到的数据有效，数据载入S4BUF和S4RB8，置位S4RI，向主机请求中断，否则数据丢弃。

注：在模式1中，接收到的停止位与S4BUF、S4RB8和S4RI无关。

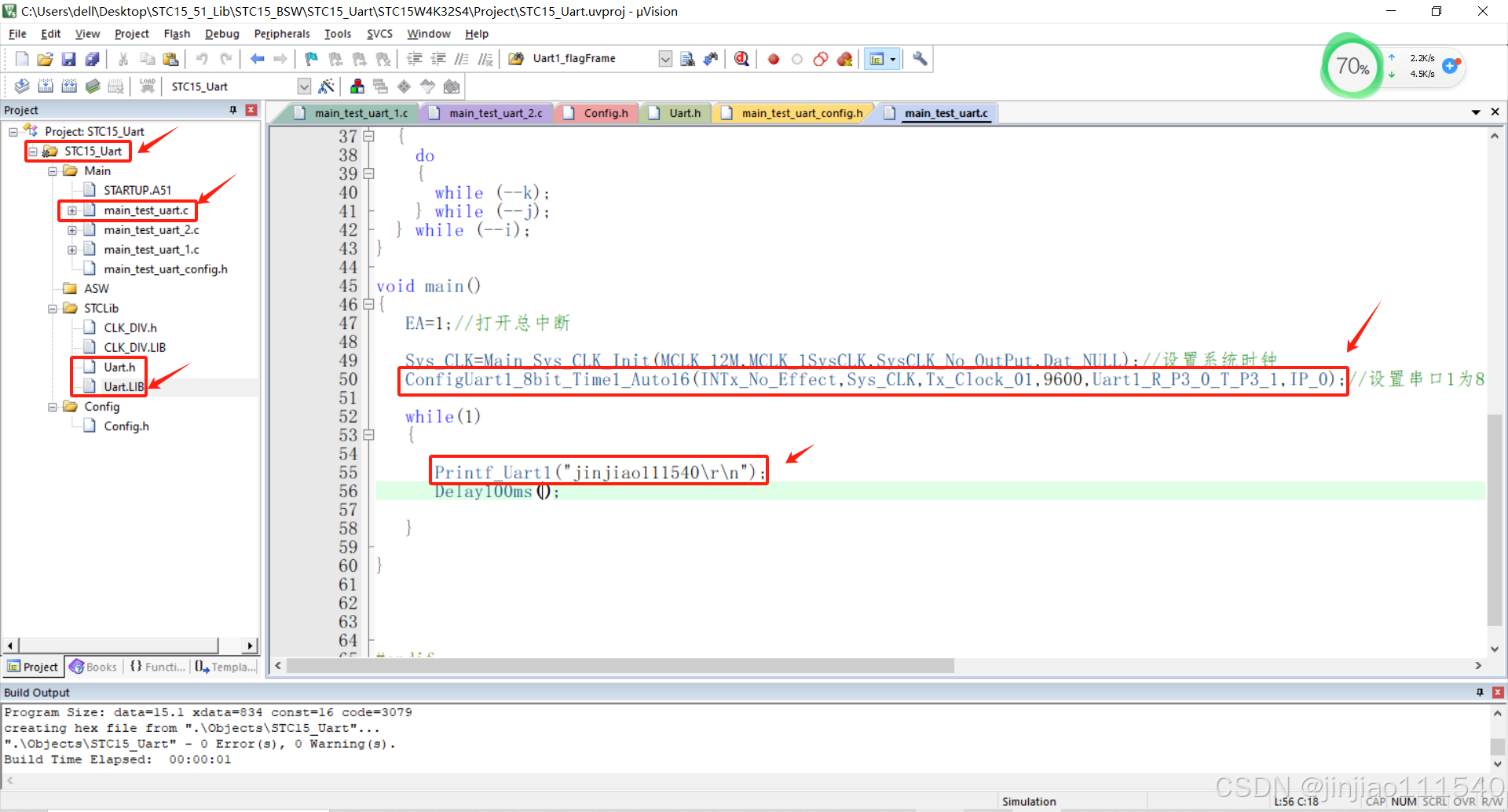

四、STC15单片机串口设置程序

1、Uart.h文件

/*
*******************************************************************************
* 文件名：Uart.h
* 描  述：设置51单片机串口通信
* 版本号：v1.0.0
* 备  注：适用于KingST-51板子
*******************************************************************************
*/

#ifndef _Uart_H
#define _Uart_H

/*******************************************************************************/

//#define ConfigUart1_8bit_Time1_Auto16_ON        //设置串口1为8位Uart函数使能，波特率发生器为定时器1，16位自动重装载
//#define ConfigUart1_8bit_Time1_Auto8_ON         //设置串口1为8位Uart函数使能，波特率发生器为定时器1，8位自动重装载
//#define ConfigUart1_8bit_Time2_Auto16_ON        //设置串口1为8位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart1_9bit_Time1_Auto16_ON        //设置串口1为9位Uart函数使能，波特率发生器为定时器1，16位自动重装载
//#define ConfigUart1_9bit_Time1_Auto8_ON         //设置串口1为9位Uart函数使能，波特率发生器为定时器1，8位自动重装载
//#define ConfigUart1_9bit_Time2_Auto16_ON        //设置串口1为9位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart1_9Bit_Fixed_Baud_ON          //设置串口1为9位Uart函数使能，波特率固定为1/64(SYSclk)或1/32(SYSclk)
//#define ConfigUart1_Sync_Shift_ON               //设置串口1为同步移位寄存器函数使能，波特率固定为SYSclk/12或SYSclk/2
//#define ConfigUart1_Relay_Broadcast_ON          //设置串口1为中继广播模式函数使能
//#define Uart1Write_ON                           //设置串口1发送字符串数据函数使能
//#define Uart1Read_ON                            //设置串口1读取字符串数据函数使能
//#define Uart1Driver_ON                          //设置串口1接收数据处理函数使能
//#define Printf_Uart1_ON                         //设置串口1的Printf重定向函数使能
//#define Scanf_Uart1_ON                          //设置读取串口1数据函数使能
//#define Interrupt_Uart1_ON                      //设置串口1中断函数使能


//#define ConfigUart2_8bit_Time2_Auto16_ON        //设置串口2为8位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart2_9bit_Time2_Auto16_ON        //设置串口2为9位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define Uart2Write_ON                           //设置串口2发送字符串数据函数使能
//#define Uart2Read_ON                            //设置串口2读取字符串数据函数使能
//#define Uart2Driver_ON                          //设置串口2接收数据处理函数使能
//#define Printf_Uart2_ON                         //设置串口2的Printf重定向函数使能
//#define Scanf_Uart2_ON                          //设置读取串口2数据函数使能
//#define Interrupt_Uart2_ON                      //设置串口2中断函数使能


//#define ConfigUart3_8bit_Time2_Auto16_ON        //设置串口3为8位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart3_8bit_Time3_Auto16_ON        //设置串口3为8位Uart函数使能，波特率发生器为定时器3，16位自动重装载
//#define ConfigUart3_9bit_Time3_Auto16_ON        //设置串口3为9位Uart函数使能，波特率发生器为定时器3，16位自动重装载
//#define ConfigUart3_9bit_Time2_Auto16_ON        //设置串口3为9位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define Uart3Write_ON                           //设置串口3发送字符串数据函数使能
//#define Uart3Read_ON                            //设置串口3读取字符串数据函数使能
//#define Uart3Driver_ON                          //设置串口3接收数据处理函数使能
//#define Printf_Uart3_ON                         //设置串口3的Printf重定向函数使能
//#define Scanf_Uart3_ON                          //设置读取串口3数据函数使能
//#define Interrupt_Uart3_ON                      //设置串口3中断函数使能


//#define ConfigUart4_8bit_Time2_Auto16_ON        //设置串口4为8位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart4_8bit_Time4_Auto16_ON        //设置串口4为8位Uart函数使能，波特率发生器为定时器4，16位自动重装载
//#define ConfigUart4_9bit_Time2_Auto16_ON        //设置串口4为9位Uart函数使能，波特率发生器为定时器2，16位自动重装载
//#define ConfigUart4_9bit_Time4_Auto16_ON        //设置串口4为9位Uart函数使能，波特率发生器为定时器4，16位自动重装载
//#define Uart4Write_ON                           //设置串口4发送字符串数据函数使能
//#define Uart4Read_ON                            //设置串口4读取字符串数据函数使能
//#define Uart4Driver_ON                          //设置串口4接收数据处理函数使能
//#define Printf_Uart4_ON                         //设置串口4的Printf重定向函数使能
//#define Scanf_Uart4_ON                          //设置读取串口4数据函数使能
//#define Interrupt_Uart4_ON                      //设置串口4中断函数使能


//#define ConfigUart_Run_State_ON                 //设置串口的运行状态函数使能

/*******************************************************************************/

#define Uart_Address                0x31//串口1地址

#define Uart1_R_P3_0_T_P3_1         0x00//选择串口1引脚Rx为P3_0，Tx为P3_1
#define Uart1_R_P3_6_T_P3_7         0x01//选择串口1引脚Rx为P3_6，Tx为P3_7
#define Uart1_R_P1_6_T_P1_7         0x02//选择串口1引脚Rx为P1_6，Tx为P1_7

#define Uart2_R_P1_0_T_P1_1         0x00//选择串口2引脚Rx为P1_0，Tx为P1_1
#define Uart2_R_P4_6_T_P4_7         0x01//选择串口2引脚Rx为P4_6，Tx为P4_7

#define Uart3_R_P0_0_T_P0_1         0x00//选择串口3引脚Rx为P0_0，Tx为P0_1
#define Uart3_R_P5_0_T_P5_1         0x01//选择串口3引脚Rx为P5_0，Tx为P5_1

#define Uart4_R_P0_2_T_P0_3         0x00//选择串口4引脚Rx为P0_2，Tx为P0_3
#define Uart4_R_P5_2_T_P5_3         0x01//选择串口4引脚Rx为P5_2，Tx为P5_3

#define Tx_Clock_12                 0x00//定时器是传统8051速度，系统时钟12分频
#define Tx_Clock_01                 0x01//定时器速度是传统8051的12倍，系统时钟不分频
#define INT0_P3_2_High              0x01//定时器0外部引脚高电平，允许计数
#define INT1_P3_3_High              0x01//定时器1外部引脚高电平，允许计数
#define INTx_No_Effect              0x00//定时器0/1外部引脚电平无效


#define IP_0                        0x00//低
#define IP_1                        0x01

#define Sync_Send                   0x00//同步移位发送
#define Sync_Receive                0x01//同步移位接收
#define Baud_SySclk_12              0x00//同步移位波特率不加倍
#define Baud_SySclk_02              0x01//同步移位波特率加倍
#define Bit9_0                      0x00//第9位为0
#define Bit9_1                      0x01//第9位为1
#define MCU_Com_Single              0x00//单机通信
#define MCU_Com_Multi               0x01//多机通信
#define Baud_SySclk_64              0x00//9位Uart波特率为SySclk/64
#define Baud_SySclk_32              0x01//9位Uart波特率为SySclk/32

#define Uart1_Time1_Baud            0x00//串口1_1
#define Uart1_Time2_Baud            0x01//串口1_2
#define Uart2_Time2_Baud            0x02//串口2
#define Uart3_Time3_Baud            0x03//串口3_1
#define Uart3_Time2_Baud            0x04//串口3_2
#define Uart4_Time4_Baud            0x05//串口4_1
#define Uart4_Time2_Baud            0x06//串口4_2

#define Uart_Close                  0x00//串口通信关闭(开启后需要重新配置)
#define Uart_Pause                  0x01//串口通信暂停(开启后不需要重新配置)
#define Uart_Start                  0x02//串口通信开启(配置定时器后会自动开启)


void ConfigUart1_8bit_Time1_Auto16(uint8 GATE_Mode,uint32 Sys_CLK,uint8 T1_CLK_DIV,uint32 Baud,uint8 Uart_Pin,uint8 Priority);//设置串口1为8位Uart，波特率发生器为定时器1，16位自动重装载
void ConfigUart1_8bit_Time1_Auto8(uint8 GATE_Mode,uint32 Sys_CLK,uint8 T1_CLK_DIV,uint32 Baud,uint8 Uart_Pin,uint8 Priority);//设置串口1为8位Uart，波特率发生器为定时器1，8位自动重装载
void ConfigUart1_8bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint32 Baud,uint8 Uart_Pin,uint8 Priority);//设置串口1为8位Uart，波特率发生器为定时器2，16位自动重装载
void ConfigUart1_9Bit_Fixed_Baud(uint8 MCU_Com_Bit,uint8 Fix_Baud_Select,uint8 Uart_Pin,uint8 Priority,uint8 Address,uint8 Address_En);//设置串口1为9位Uart，波特率固定为1/64(SYSclk)或1/32(SYSclk)
void ConfigUart1_9bit_Time1_Auto16(uint8 GATE_Mode,uint32 Sys_CLK,uint8 T1_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin,uint8 Priority,uint8 Address,uint8 Address_En);//设置串口1为9位Uart通信，波特率发生器为定时器1，16位自动重装载
void ConfigUart1_9bit_Time1_Auto8(uint8 GATE_Mode,uint32 Sys_CLK,uint8 T1_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin,uint8 Priority,uint8 Address,uint8 Address_En);//设置串口1为9位Uart通信，波特率发生器为定时器1，8位自动重装载
void ConfigUart1_9bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin,uint8 Priority,uint8 Address,uint8 Address_En);//设置串口1为9位Uart通信，波特率发生器为定时器2，16位自动重装载
void ConfigUart1_Sync_Shift(uint8 Mode,uint8 buad_selet,uint8 Uart_Pin,uint8 Priority);//设置串口1为同步移位寄存器函数，波特率固定为SYSclk/12或SYSclk/2
void ConfigUart1_Relay_Broadcast(uint8 Uart_Pin);//设置串口1为中继广播模式
void Uart1Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun);//设置串口1接收数据处理函数
void Uart1Write(uint8 *buf,uint8 len,uint8 Bit9);//设置串口1发送字符串数据函数
uint8 Uart1Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time);//设置串口1读取字符串数据函数
uint8 Scanf_Uart1(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time);//设置读取串口1数据函数
int16 Printf_Uart1(const char *fmt, ...);//设置串口1的Printf重定向函数


void ConfigUart2_8bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint32 Baud,uint8 Uart_Pin,uint8 Priority);//设置串口2为8位Uart通信，波特率发生器为定时器2，16位自动重装载
void ConfigUart2_9bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin,uint8 Priority);//设置串口2为9位Uart通信，波特率发生器为定时器2，16位自动重装载
void Uart2Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun);//设置串口2接收数据处理函数
void Uart2Write(uint8 *buf,uint8 len,uint8 Bit9);//设置串口2发送字符串数据函数
uint8 Uart2Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time);//设置串口2读取字符串数据函数
uint8 Scanf_Uart2(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time);//设置读取串口2数据函数
int16 Printf_Uart2(const char *fmt, ...);//设置串口2的Printf重定向函数


void ConfigUart3_8bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint32 Baud,uint8 Uart_Pin);//设置串口3为8位Uart通信，波特率发生器为定时器2，16位自动重装载
void ConfigUart3_8bit_Time3_Auto16(uint32 Sys_CLK,uint8 T3_CLK_DIV,uint32 Baud,uint8 Uart_Pin);//设置串口3为8位Uart通信，波特率发生器为定时器3，16位自动重装载
void ConfigUart3_9bit_Time3_Auto16(uint32 Sys_CLK,uint8 T3_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin);//设置串口3为9位Uart通信，波特率发生器为定时器3，16位自动重装载
void ConfigUart3_9bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin);//设置串口3为9位Uart通信，波特率发生器为定时器2，16位自动重装载
void Uart3Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun);//设置串口3接收数据处理函数
void Uart3Write(uint8 *buf,uint8 len,uint8 Bit9);//设置串口3发送字符串数据函数
uint8 Uart3Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time);//设置串口3读取字符串数据函数
uint8 Scanf_Uart3(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time);//设置读取串口3数据函数
int16 Printf_Uart3(const char *fmt, ...);//设置串口3的Printf重定向函数


void ConfigUart4_8bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint32 Baud,uint8 Uart_Pin);//设置串口4为8位Uart通信，波特率发生器为定时器2，16位自动重装载
void ConfigUart4_8bit_Time4_Auto16(uint32 Sys_CLK,uint8 T4_CLK_DIV,uint32 Baud,uint8 Uart_Pin);//设置串口4为8位Uart通信，波特率发生器为定时器4，16位自动重装载
void ConfigUart4_9bit_Time2_Auto16(uint32 Sys_CLK,uint8 T2_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin);//设置串口4为9位Uart通信，波特率发生器为定时器2，16位自动重装载
void ConfigUart4_9bit_Time4_Auto16(uint32 Sys_CLK,uint8 T4_CLK_DIV,uint8 MCU_Com_Bit,uint32 Baud,uint8 Uart_Pin);//设置串口4为9位Uart通信，波特率发生器为定时器4，16位自动重装载
void Uart4Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun);//设置串口4接收数据处理函数
void Uart4Write(uint8 *buf,uint8 len,uint8 Bit9);//设置串口4发送字符串数据函数
uint8 Uart4Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time);//设置串口4读取字符串数据函数
uint8 Scanf_Uart4(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time);//设置读取串口4数据函数
int16 Printf_Uart4(const char *fmt, ...);//设置串口4的Printf重定向函数


void ConfigUart_Run_State(uint8 Uart_ID,uint8 Uart_Run_State);//设置串口的运行状态函数


#endif

2、串口设置相关函数

（1）设置串口1为8位Uart，波特率发生器为定时器1，16位自动重装载函数

函数名称	//设置串口1为8位Uart，波特率发生器为定时器1，16位自动重装载函数 void ConfigUart1_8bit_Time1_Auto16(uint8 GATE_Mode,                                                              uint32 Sys_CLK,                                                              uint8 T1_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority)
输入变量	GATE_Mode（设置INT1引脚为定时器1开启控制）
	Sys_CLK（当前系统时钟）
	T1_CLK_DIV（定时器1时钟分频系数）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
输出变量	无
返回值	无
示例	//设置串口1为8位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器1为波特率发生器 uint32 Sys_CLK; ConfigUart1_8bit_Time1_Auto16(INTx_No_Effect,                                                       Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart1_R_P3_0_T_P3_1,                                                       IP_0)

（2）设置串口1为8位Uart函数，波特率发生器为定时器1，8位自动重装载函数

函数名称	//设置串口1为8位Uart函数，波特率发生器为定时器1，8位自动重装载函数 void ConfigUart1_8bit_Time1_Auto8(uint8 GATE_Mode,                                                            uint32 Sys_CLK,                                                            uint8 T1_CLK_DIV,                                                            uint32 Baud,                                                            uint8 Uart_Pin,                                                            uint8 Priority)
输入变量	GATE_Mode（设置INT1引脚为定时器1开启控制）
	Sys_CLK（当前系统时钟）
	T1_CLK_DIV（定时器1时钟分频系数）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
输出变量	无
返回值	无
示例	//设置串口1为8位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器1为波特率发生器 uint32 Sys_CLK; ConfigUart1_8bit_Time1_Auto8(INTx_No_Effect,                                                     Sys_CLK,                                                     Tx_Clock_01,                                                     9600,                                                     Uart1_R_P3_0_T_P3_1,                                                     IP_0)

（3）设置串口1为8位Uart函数，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口1为8位Uart函数，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart1_8bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
输出变量	无
返回值	无
示例	//设置串口1为8位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart1_8bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart1_R_P3_0_T_P3_1,                                                       IP_0)

（4）设置串口1为9位Uart通信，波特率发生器为定时器1，16位自动重装载函数

函数名称	//设置串口1为9位Uart，波特率发生器为定时器1，16位自动重装载函数 void ConfigUart1_9bit_Time1_Auto16(uint8 GATE_Mode,                                                              uint32 Sys_CLK,                                                              uint8 T1_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority,                                                              uint8 Address,                                                              uint8 Address_En)
输入变量	GATE_Mode（设置INT1引脚为定时器1开启控制）
	Sys_CLK（当前系统时钟）
	T1_CLK_DIV（定时器1时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
	Address（从机地址）
	Address_En（从机地址掩码）
输出变量	无
返回值	无
示例	//设置串口1为9位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器1为波特率发生器 uint32 Sys_CLK; #define Uart_Address                0x31//串口1地址 ConfigUart1_9bit_Time1_Auto16(INTx_No_Effect,                                                                                                         Sys_CLK,                                                      Tx_Clock_01,                                                      MCU_Com_Single,                                                      9600,                                                      Uart1_R_P3_0_T_P3_1,                                                      IP_0,                                                      Uart_Address,                                                      0xFF)

（5）设置串口1为9位Uart通信，波特率发生器为定时器1，8位自动重装载函数

函数名称	//设置串口1为9位Uart，波特率发生器为定时器1，8位自动重装载函数 void ConfigUart1_9bit_Time1_Auto8(uint8 GATE_Mode,                                                              uint32 Sys_CLK,                                                              uint8 T1_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority,                                                              uint8 Address,                                                              uint8 Address_En)
输入变量	GATE_Mode（设置INT1引脚为定时器1开启控制）
	Sys_CLK（当前系统时钟）
	T1_CLK_DIV（定时器1时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
	Address（从机地址）
	Address_En（从机地址掩码）
输出变量	无
返回值	无
示例	//设置串口1为9位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器1为波特率发生器 uint32 Sys_CLK; #define Uart_Address                0x31//串口1地址 ConfigUart1_9bit_Time1_Auto8(INTx_No_Effect,                                                                                                         Sys_CLK,                                                      Tx_Clock_01,                                                      MCU_Com_Single,                                                      9600,                                                      Uart1_R_P3_0_T_P3_1,                                                      IP_0,                                                      Uart_Address,                                                      0xFF)

（6）设置串口1为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口1为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart1_9bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority,                                                              uint8 Address,                                                              uint8 Address_En)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口1通信波特率）
	Uart_Pin（串口1通信引脚）
	Priority（串口1通信中断优先级）
	Address（从机地址）
	Address_En（从机地址掩码）
输出变量	无
返回值	无
示例	//设置串口1为9位Uart，引脚为P3_0、P3_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; #define Uart_Address                0x31//串口1地址 ConfigUart1_9bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       MCU_Com_Single,                                                       9600,                                                       Uart1_R_P3_0_T_P3_1,                                                       IP_0,                                                       Uart_Address,                                                       0xFF)

（7）设置串口1为9位Uart通信，波特率固定为1/64(SYSclk)或1/32(SYSclk)函数

函数名称	//设置串口1为9位Uart通信，波特率固定为1/64(SYSclk)或1/32(SYSclk)函数 void ConfigUart1_9Bit_Fixed_Baud(uint8 MCU_Com_Bit,                                                           uint8 Fix_Baud_Select,                                                           uint8 Uart_Pin,                                                           uint8 Priority,                                                           uint8 Address,                                                           uint8 Address_En)
输入变量	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Fix_Baud_Select（固定通信波特率选择）
	Uart_Pin（串口1通信引脚）
	Priority(串口1通信中断优先级)
	Address（从机地址）
	Address_En（从机地址掩码）
输出变量	无
返回值	无
示例	//设置串口1为9位Uart，引脚为P3_0、P3_1，通信波特率固定为1/64(SYSclk) uint32 Sys_CLK; #define Uart_Address                0x31//串口1地址 ConfigUart1_9Bit_Fixed_Baud(MCU_Com_Single,                                                   Baud_SySclk_64,                                                   Uart1_R_P3_0_T_P3_1,                                                   IP_0,                                                   Uart_Address,                                                   0xFF)

（8）设置串口1为同步移位寄存器函数，波特率固定为SYSclk/12或SYSclk/2函数

函数名称	//设置串口1为同步移位寄存器函数，波特率固定为SYSclk/12或SYSclk/2函数 void ConfigUart1_Sync_Shift(uint8 Mode,                                                uint8 buad_selet,                                                uint8 Uart_Pin,                                                uint8 Priority)
输入变量	Mode（同步移位寄存器工作模式，发送/接收）
	buad_selet(同步移位寄存器波特率选择)
	Uart_Pin（同步移位寄存器通信引脚）
	Priority(同步移位寄存器中断优先级)
输出变量	无
返回值	无
示例	//设置串口1为同步移位寄存器，数据、时钟引脚为P3_0、P3_1，通信波特率固定为SYSclk/12 ConfigUart1_Sync_Shift(Sync_Send,                                         Baud_SySclk_12,                                         Uart1_R_P3_0_T_P3_1,                                         IP_0)

（9）设置串口1为中继广播模式函数

函数名称	//设置串口1为中继广播模式函数 void ConfigUart1_Relay_Broadcast(uint8 Uart_Pin)
输入变量	Uart_Pin（串口1通信引脚选择）
输出变量	无
返回值	无
示例	//设置串口1为中继广播模式，引脚为P3_0、P3_1 ConfigUart1_Relay_Broadcast(Uart1_R_P3_0_T_P3_1)
注意	RxD端口输入的电平高电平电压需在3V-5V之间，低电平电压须在0V-1V之间，TxD端口输出的电平全部转化为高电平5V，低电平0V

（10）设置串口1发送字节数据函数

函数名称	//设置串口1发送字节数据函数 void Uart1Write(uint8 *buf,uint8 len,uint8 Bit9)
输入变量	*buf（所要发送字节数据的数据指针）
	len（所要发送字节数据的长度）
	Bit9(Uart通信字节数据第9位，在串口1通信为模式1或模式0时，设置为Bit9_0)
输出变量	无
返回值	无

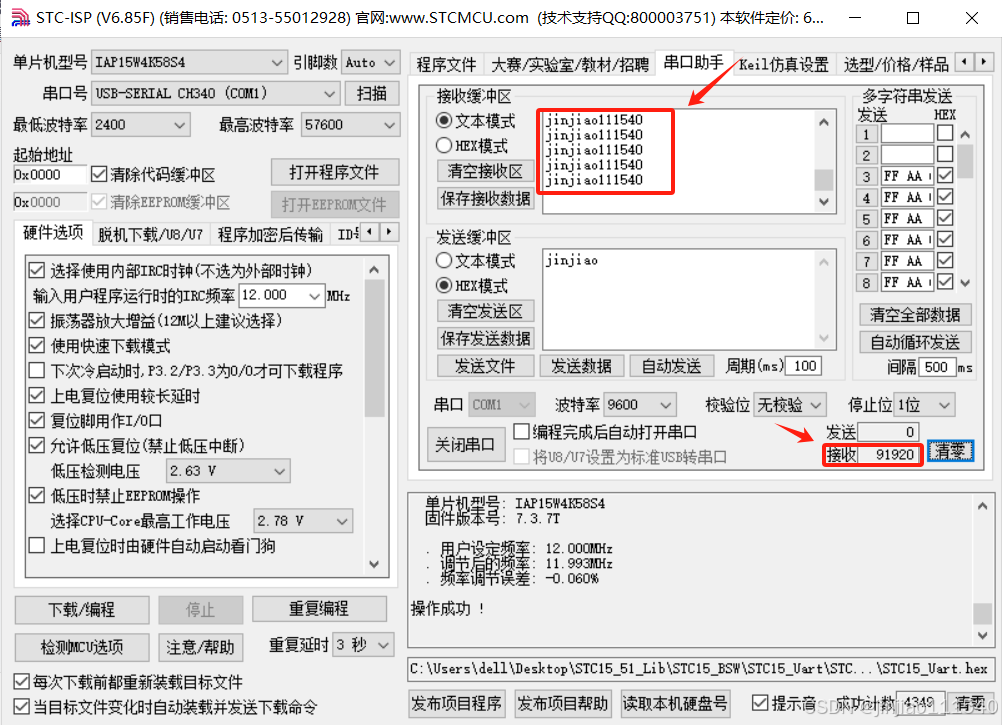

示例	//设置串口1发送字符串 Uart1Write("jinjiao111540\r\n",sizeof("jinjiao111540\r\n"),Bit9_0);

（11）设置串口1读取字节数据函数

函数名称	//设置串口1读取字节数据函数 uint8 Uart1Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time)
输入变量	*buf（读取字节数据存放变量的数据指针）
	len（存放变量的数据长度）
	Rx_Cycle_Time(报文的接收周期，ms)
输出变量	*buf（读取字节数据存放变量的数据指针）
返回值	len（读取的字节数据的真实长度，0xFF表明在接收周期内未收到数据）
示例	//设置串口1读取字节数据 uint8 Uart_Read_Buff[20]; uint8 Uart_Read_Buff_Len=0; Uart_Read_Buff_Len=Uart1Read(Uart_Read_Buff,sizeof(Uart_Read_Buff),5);

（12）设置串口1接收数据处理函数

函数名称	//设置串口1接收数据处理函数 void Uart1Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun)
输入变量	MCU_Com_Bit（串口1通信方式，单机通信或多机通信）
	Rx_Cycle_Time（串口接收数据周期）
	Uart_Fun（串口接收数据处理函数）
输出变量	无
返回值	无
示例	//设置串口1接收数据处理函数，接收到串口数据后执行Uart_Rx_Multi_Handle_Fun处理 void Uart_Rx_Multi_Handle_Fun(uint8 *buf,uint8 len)//多机通信数据接收处理函数 {       if(RB8==1)//收到为地址帧       {           ;       }       else if(RB8==0)//收到为数据帧       {           ;        }         } Uart1Driver(MCU_Com_Multi,5,Uart_Rx_Multi_Handle_Fun); 或 void Uart_Rx_Single_Handle_Fun(uint8 *buf,uint8 len)//单机通信数据接收处理函数 {        ; } Uart1Driver(MCU_Com_Single,5,Uart_Rx_Single_Handle_Fun);
注意	Uart1Driver函数需放在主函数中周期调用，调用周期为ms

（13）设置串口1的Printf函数重定向函数

函数名称	//设置串口1的Printf函数重定向函数 int16 Printf_Uart1(const char *fmt, ...)
输入变量	*fmt（指针，指向Printf函数需要输出的格式字符串）
输出变量	无
返回值	ret（输出格式字符串的长度）
示例	//设置串口1打印输出执行格式字符串 Printf_Uart1("jinjiao%.2f\r\n",3.14125);

（14）设置串口1的Scanf函数重定向函数

函数名称	//设置串口1的Scanf函数重定向函数 uint8 Scanf_Uart1(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time)
输入变量	*buf（指针，指向读取串口1数据存储变量）
	buf_len(串口1数据存储变量长度)
	Delay_Time(延时函数)
输出变量	*buf（指针，指向读取串口1数据存储变量）
返回值	len（读取串口1数据的真实长度）
示例	//设置串口1接收字符串存储在Str中，串口接收数据扫描周期为5*10ms uint8 len=0; uint8 Str[10]={0}; void Delay10ms()        //@12.000MHz {     unsigned char i, j;     i = 117;     j = 184;     do     {         while (--j);     } while (--i); } len=Scanf_Uart1(Str,sizeof(Str),Delay10ms);
注意	该函数执行过程中有阻塞，阻塞时间=5*延时时间

（15）设置串口2为8位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口2为8位Uart，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart2_8bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	Baud（串口2通信波特率）
	Uart_Pin（串口2通信引脚）
	Priority（串口2通信中断优先级）
输出变量	无
返回值	无
示例	//设置串口2为8位Uart，引脚为P1_0、P1_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart2_8bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart2_R_P1_0_T_P1_1,                                                       IP_0)

（16）设置串口2为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口2为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart2_9bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin,                                                              uint8 Priority)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口2通信波特率）
	Uart_Pin（串口2通信引脚）
	Priority（串口2通信中断优先级）
输出变量	无
返回值	无
示例	//设置串口2为9位Uart，引脚为P1_0、P1_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart2_9bit_Time2_Auto16(Sys_CLK,                                                                                                      Tx_Clock_01,                                                       MCU_Com_Single,                                                       9600,                                                       Uart2_R_P1_0_T_P1_1,                                                       IP_0)

（17）设置串口2发送字符串数据函数

函数名称	//设置串口2发送字节数据函数 void Uart2Write(uint8 *buf,uint8 len,uint8 Bit9)
输入变量	*buf（所要发送字节数据的数据指针）
	len（所要发送字节数据的长度）
	Bit9(Uart通信字节数据第9位，在串口2通信为模式0时，设置为Bit9_0)
输出变量	无
返回值	无
示例	//设置串口2发送字符串 Uart2Write("jinjiao111540\r\n",sizeof("jinjiao111540\r\n"),Bit9_0);

（18）设置串口2读取字节数据函数

函数名称	//设置串口2读取字节数据函数 uint8 Uart2Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time)
输入变量	*buf（读取字节数据存放变量的数据指针）
	len（存放变量的数据长度）
	Rx_Cycle_Time(报文的接收周期，ms)
输出变量	*buf（读取字节数据存放变量的数据指针）
返回值	len（读取的字节数据的真实长度，0xFF表明在接收周期内未收到数据）
示例	//设置串口2读取字节数据 uint8 Uart_Read_Buff[20]; uint8 Uart_Read_Buff_Len=0; Uart_Read_Buff_Len=Uart2Read(Uart_Read_Buff,sizeof(Uart_Read_Buff),5);

（19）设置串口2接收数据处理函数

函数名称	//设置串口2接收数据处理函数 void Uart2Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun)
输入变量	MCU_Com_Bit（串口2通信方式，单机通信或多机通信）
	Rx_Cycle_Time（串口接收数据周期）
	Uart_Fun（串口接收数据处理函数）
输出变量	无
返回值	无
示例	//设置串口2接收数据处理函数，接收到串口数据后执行Uart_Rx_Multi_Handle_Fun处理 void Uart_Rx_Multi_Handle_Fun(uint8 *buf,uint8 len)//多机通信数据接收处理函数 {       if((S2CON&0x04)==0x04)//收到为地址帧       {             ;       }       else if((S2CON&0x04)==0x00)//收到为数据帧      {             ;        }   } Uart2Driver(MCU_Com_Multi,5,Uart_Rx_Multi_Handle_Fun); 或 void Uart_Rx_Single_Handle_Fun(uint8 *buf,uint8 len)//单机通信数据接收处理函数 {        ; } Uart2Driver(MCU_Com_Single,5,Uart_Rx_Single_Handle_Fun);
注意	Uart2Driver函数需放在主函数中周期调用，调用周期为ms

（20）设置串口2的Printf函数重定向函数

函数名称	//设置串口2的Printf函数重定向函数 int16 Printf_Uart2(const char *fmt, ...)
输入变量	*fmt（指针，指向Printf函数需要输出的格式字符串）
输出变量	无
返回值	ret（输出格式字符串的长度）
示例	//设置串口2打印输出执行格式字符串 Printf_Uart2("jinjiao%.2f\r\n",3.14125);

（21）设置串口2的Scanf函数重定向函数

函数名称	//设置串口2的Scanf函数重定向函数 uint8 Scanf_Uart2(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time)
输入变量	*buf（指针，指向读取串口2数据存储变量）
	buf_len(串口2数据存储变量长度)
	Delay_Time(延时函数)
输出变量	*buf（指针，指向读取串口2数据存储变量）
返回值	len（读取串口2数据的真实长度）
示例	//设置串口2接收字符串存储在Str中，串口接收数据扫描周期为5*10ms uint8 len=0; uint8 Str[10]={0}; void Delay10ms()        //@12.000MHz {     unsigned char i, j;     i = 117;     j = 184;     do     {         while (--j);     } while (--i); } len=Scanf_Uart2(Str,sizeof(Str),Delay10ms);
注意	该函数执行过程中有阻塞，阻塞时间=5*延时时间

（22）设置串口3为8位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口3为8位Uart函数，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart3_8bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	Baud（串口3通信波特率）
	Uart_Pin（串口3通信引脚）
输出变量	无
返回值	无
示例	//设置串口3为8位Uart，引脚为P0_0、P0_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart3_8bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart3_R_P0_0_T_P0_1)

（23）设置串口3为8位Uart通信，波特率发生器为定时器3，16位自动重装载函数

函数名称	//设置串口3为8位Uart函数，波特率发生器为定时器3，16位自动重装载函数 void ConfigUart3_8bit_Time3_Auto16(uint32 Sys_CLK,                                                              uint8 T3_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T3_CLK_DIV（定时器3时钟分频系数）
	Baud（串口3通信波特率）
	Uart_Pin（串口3通信引脚）
输出变量	无
返回值	无
示例	//设置串口3为8位Uart，引脚为P0_0、P0_1，通信波特率为9600，定时器3为波特率发生器 uint32 Sys_CLK; ConfigUart3_8bit_Time3_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart3_R_P0_0_T_P0_1)

（24）设置串口3为9位Uart通信，波特率发生器为定时器3，16位自动重装载函数

函数名称	//设置串口3为9位Uart通信，波特率发生器为定时器3，16位自动重装载函数 void ConfigUart3_9bit_Time3_Auto16(uint32 Sys_CLK,                                                              uint8 T3_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T3_CLK_DIV（定时器3时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口3通信波特率）
	Uart_Pin（串口3通信引脚）
输出变量	无
返回值	无
示例	//设置串口3为9位Uart，引脚为P0_0、P0_1，通信波特率为9600，定时器3为波特率发生器 uint32 Sys_CLK; ConfigUart3_9bit_Time3_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       MCU_Com_Single,                                                       9600,                                                       Uart3_R_P0_0_T_P0_1)

（25）设置串口3为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口3为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart3_9bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口3通信波特率）
	Uart_Pin（串口3通信引脚）
输出变量	无
返回值	无
示例	//设置串口3为9位Uart，引脚为P0_0、P0_1，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart3_9bit_Time2_Auto16(Sys_CLK,                                                                                                            Tx_Clock_01,                                                       MCU_Com_Single,                                                       9600,                                                       Uart3_R_P0_0_T_P0_1)

（26）设置串口3发送字节数据函数

函数名称	//设置串口3发送字节数据函数 void Uart3Write(uint8 *buf,uint8 len,uint8 Bit9)
输入变量	*buf（所要发送字节数据的数据指针）
	len（所要发送字节数据的长度）
	Bit9(Uart通信字节数据第9位，在串口3通信为模式0时，设置为Bit9_0)
输出变量	无
返回值	无
示例	//设置串口3发送字符串 Uart3Write("jinjiao111540\r\n",sizeof("jinjiao111540\r\n"),Bit9_0);

（27）设置串口3读取字节数据函数

函数名称	//设置串口3读取字节数据函数 uint8 Uart3Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time)
输入变量	*buf（读取字节数据存放变量的数据指针）
	len（存放变量的数据长度）
	Rx_Cycle_Time(报文的接收周期，ms)
输出变量	*buf（读取字节数据存放变量的数据指针）
返回值	len（读取的字节数据的真实长度，0xFF表明在接收周期内未收到数据）
示例	//设置串口3读取字节数据 uint8 Uart_Read_Buff[20]; uint8 Uart_Read_Buff_Len=0; Uart_Read_Buff_Len=Uart3Read(Uart_Read_Buff,sizeof(Uart_Read_Buff),5);

（28）设置串口3接收数据处理函数

函数名称	//设置串口3接收数据处理函数 void Uart3Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun)
输入变量	MCU_Com_Bit（串口3通信方式，单机通信或多机通信）
	Rx_Cycle_Time（串口接收数据周期）
	Uart_Fun（串口接收数据处理函数）
输出变量	无
返回值	无
示例	//设置串口3接收数据处理函数，接收到串口数据后执行Uart_Rx_Multi_Handle_Fun处理 void Uart_Rx_Multi_Handle_Fun(uint8 *buf,uint8 len)//多机通信数据接收处理函数 {            if((S3CON&0x04)==0x04)//收到为地址帧             {                    ;             }             else if((S3CON&0x04)==0x00)//收到为数据帧             {                 ;                }       } Uart3Driver(MCU_Com_Multi,5,Uart_Rx_Multi_Handle_Fun); 或 void Uart_Rx_Single_Handle_Fun(uint8 *buf,uint8 len)//单机通信数据接收处理函数 {        ; } Uart3Driver(MCU_Com_Single,5,Uart_Rx_Single_Handle_Fun);
注意	Uart3Driver函数需放在主函数中周期调用，调用周期为ms

（29）设置串口3的Printf函数重定向函数

函数名称	//设置串口3的Printf函数重定向函数 int16 Printf_Uart3(const char *fmt, ...)
输入变量	*fmt（指针，指向Printf函数需要输出的格式字符串）
输出变量	无
返回值	ret（输出格式字符串的长度）
示例	//设置串口3打印输出执行格式字符串 Printf_Uart3("jinjiao%.2f\r\n",3.14125);

（30）设置串口3的Scanf函数重定向函数

函数名称	//设置串口3的Scanf函数重定向函数 uint8 Scanf_Uart3(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time)
输入变量	*buf（指针，指向读取串口3数据存储变量）
	buf_len(串口3数据存储变量长度)
	Delay_Time(延时函数)
输出变量	*buf（指针，指向读取串口3数据存储变量）
返回值	len（读取串口3数据的真实长度）
示例	//设置串口3接收字符串存储在Str中，串口接收数据扫描周期为5*10ms uint8 len=0; uint8 Str[10]={0}; void Delay10ms()        //@12.000MHz {     unsigned char i, j;     i = 117;     j = 184;     do     {         while (--j);     } while (--i); } len=Scanf_Uart3(Str,sizeof(Str),Delay10ms);
注意	该函数执行过程中有阻塞，阻塞时间=5*延时时间

（31）设置串口4为8位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口4为8位Uart通信，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart4_8bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	Baud（串口4通信波特率）
	Uart_Pin（串口4通信引脚）
输出变量	无
返回值	无
示例	//设置串口4为8位Uart，引脚为P0_2、P0_3，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart4_8bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart4_R_P0_2_T_P0_3)

（32）设置串口4为8位Uart通信，波特率发生器为定时器4，16位自动重装载函数

函数名称	//设置串口4为8位Uart通信，波特率发生器为定时器4，16位自动重装载函数 void ConfigUart4_8bit_Time4_Auto16(uint32 Sys_CLK,                                                              uint8 T4_CLK_DIV,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T4_CLK_DIV（定时器4时钟分频系数）
	Baud（串口4通信波特率）
	Uart_Pin（串口4通信引脚）
输出变量	无
返回值	无
示例	//设置串口4为8位Uart，引脚为P0_2、P0_3，通信波特率为9600，定时器4为波特率发生器 uint32 Sys_CLK; ConfigUart4_8bit_Time4_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       9600,                                                       Uart4_R_P0_2_T_P0_3)

（33）设置串口4为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数

函数名称	//设置串口4为9位Uart通信，波特率发生器为定时器2，16位自动重装载函数 void ConfigUart4_9bit_Time2_Auto16(uint32 Sys_CLK,                                                              uint8 T2_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T2_CLK_DIV（定时器2时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口4通信波特率）
	Uart_Pin（串口4通信引脚）
输出变量	无
返回值	无
示例	//设置串口4为9位Uart，引脚为P0_2、P0_3，通信波特率为9600，定时器2为波特率发生器 uint32 Sys_CLK; ConfigUart4_9bit_Time2_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                        MCU_Com_Single,                                                        9600,                                                        Uart4_R_P0_2_T_P0_3)

（34）设置串口4为9位Uart通信，波特率发生器为定时器4，16位自动重装载函数

函数名称	//设置串口4为9位Uart通信，波特率发生器为定时器4，16位自动重装载函数 void ConfigUart4_9bit_Time4_Auto16(uint32 Sys_CLK,                                                              uint8 T4_CLK_DIV,                                                              uint8 MCU_Com_Bit,                                                              uint32 Baud,                                                              uint8 Uart_Pin)
输入变量	Sys_CLK（当前系统时钟）
	T4_CLK_DIV（定时器4时钟分频系数）
	MCU_Com_Bit（MCU通信方式选择位，单机通信/多机通信）
	Baud（串口4通信波特率）
	Uart_Pin（串口4通信引脚）
输出变量	无
返回值	无
示例	//设置串口4为9位Uart，引脚为P0_2、P0_3，通信波特率为9600，定时器4为波特率发生器 uint32 Sys_CLK; ConfigUart4_9bit_Time4_Auto16(Sys_CLK,                                                       Tx_Clock_01,                                                       MCU_Com_Single,                                                       9600,                                                       Uart4_R_P0_2_T_P0_3)

（35）设置串口4发送字节数据函数

函数名称	//设置串口4发送字节数据函数 void Uart4Write(uint8 *buf,uint8 len,uint8 Bit9)
输入变量	*buf（所要发送字节数据的数据指针）
	len（所要发送字节数据的长度）
	Bit9(Uart通信字节数据第9位，在串口4通信为模式0时，设置为Bit9_0)
输出变量	无
返回值	无
示例	//设置串口4发送字符串 Uart4Write("jinjiao111540\r\n",sizeof("jinjiao111540\r\n"),Bit9_0);

（36）设置串口4读取字节数据函数

函数名称	//设置串口4读取字节数据函数 uint8 Uart4Read(uint8 *buf,uint8 len,uint16 Rx_Cycle_Time)
输入变量	*buf（读取字节数据存放变量的数据指针）
	len（存放变量的数据长度）
	Rx_Cycle_Time(报文的接收周期，ms)
输出变量	*buf（读取字节数据存放变量的数据指针）
返回值	len（读取的字节数据的真实长度，0xFF表明在接收周期内未收到数据）
示例	//设置串口4读取字节数据 uint8 Uart_Read_Buff[20]; uint8 Uart_Read_Buff_Len=0; Uart_Read_Buff_Len=Uart4Read(Uart_Read_Buff,sizeof(Uart_Read_Buff),5);

（37）设置串口4接收数据处理函数

函数名称	//设置串口4接收数据处理函数 void Uart4Driver(uint8 MCU_Com_Bit,uint16 Rx_Cycle_Time,Uart_Callback Uart_Fun)
输入变量	MCU_Com_Bit（串口4通信方式，单机通信或多机通信）
	Rx_Cycle_Time（串口接收数据周期）
	Uart_Fun（串口接收数据处理函数）
输出变量	无
返回值	无
示例	//设置串口4接收数据处理函数，接收到串口数据后执行Uart_Rx_Multi_Handle_Fun处理 void Uart_Rx_Multi_Handle_Fun(uint8 *buf,uint8 len)//多机通信数据接收处理函数 {            if((S4CON&0x04)==0x04)//收到为地址帧             {                      ;             }             else if((S4CON&0x04)==0x00)//收到为数据帧             {                   ;             }        } Uart4Driver(MCU_Com_Multi,5,Uart_Rx_Multi_Handle_Fun); 或 void Uart_Rx_Single_Handle_Fun(uint8 *buf,uint8 len)//单机通信数据接收处理函数 {        ; } Uart4Driver(MCU_Com_Single,5,Uart_Rx_Single_Handle_Fun);
注意	Uart4Driver函数需放在主函数中周期调用，调用周期为ms

（38）设置串口4的Printf函数重定向函数

函数名称	//设置串口4的Printf函数重定向函数 int16 Printf_Uart4(const char *fmt, ...)
输入变量	*fmt（指针，指向Printf函数需要输出的格式字符串）
输出变量	无
返回值	ret（输出格式字符串的长度）
示例	//设置串口4打印输出执行格式字符串 Printf_Uart4("jinjiao%.2f\r\n",3.14125);

（39）设置串口4的Scanf函数重定向函数

函数名称	//设置串口4的Scanf函数重定向函数 uint8 Scanf_Uart4(uint8 *buf,uint8 buf_len,Delay_Callback Delay_Time)
输入变量	*buf（指针，指向读取串口4数据存储变量）
	buf_len(串口4数据存储变量长度)
	Delay_Time(延时函数)
输出变量	*buf（指针，指向读取串口4数据存储变量）
返回值	len（读取串口4数据的真实长度）
示例	//设置串口4接收字符串存储在Str中，串口接收数据扫描周期为5*10ms uint8 len=0; uint8 Str[10]={0}; void Delay10ms()        //@12.000MHz {     unsigned char i, j;     i = 117;     j = 184;     do     {         while (--j);     } while (--i); } len=Scanf_Uart4(Str,sizeof(Str),Delay10ms);
注意	该函数执行过程中有阻塞，阻塞时间=5*延时时间

（40）设置串口的运行状态函数

函数名称	//设置串口的运行状态函数 void ConfigUart_Run_State(uint8 Uart_ID,uint8 Uart_Run_State)
输入变量	Uart_ID（要设置串口的ID号）
	Uart_Run_State（串口的运行状态，关闭，暂停，开启）
输出变量	无
返回值	无
示例	//设置串口1通信暂停，定时器1为波特率发生器 ConfigUart_Run_State(Uart1_Time1_Baud,Uart_Pause)

五、STC15单片机串口通信测试

1、测试串口1发送数据

（1）打开STC15_Uart工程，选择第一个用例检查CLK_DIV.h、CLK_DIV.LIB、Uart.h、Uart.LIB是否载入，在main函数中设置时钟、设置串口1初始化，点击编译

（2）烧录HEX程序，设置串口号、波特率、校验位、停止位，观察串口1发送数据

工程代码链接：
链接：https://pan.baidu.com/s/1v1vShidAt5Fxbj73toPepg
提取码：859d
