STC15单片机编程——EEPROM设置

一、STC15单片机EEPROM

1、STC15系列单片机内部集成了大容量的EEPROM，可用于保存一些需要在应用过程中修改并且掉电不丢失的参数数据，EEPROM空间与程序空间是分开的，利用ISP/IAP技术可将内部Data Flash当EEPROM，擦写次数在10万次以上。EEPROM可分为若干个扇区，每个扇区包含512字节，使用时，建议同一次修改的数据放在同一个扇区，不是同一次修改的数据放在不同的扇区，数据存储器的擦除操作是按扇区进行的。

二、STC15单片机EEPROM空间大小

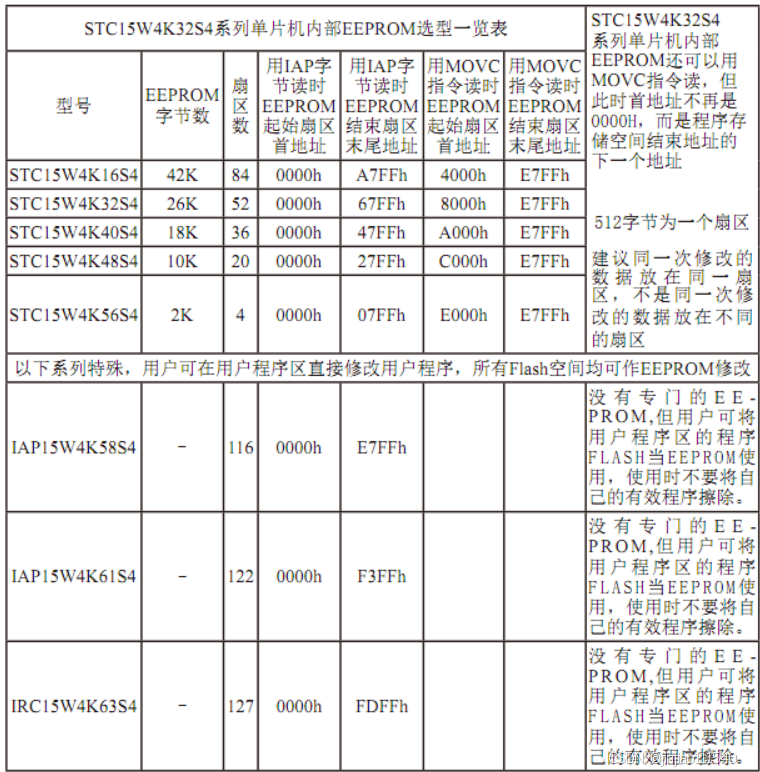

1、STC15W4K32S4系列单片机EEPROM空间大小及地址

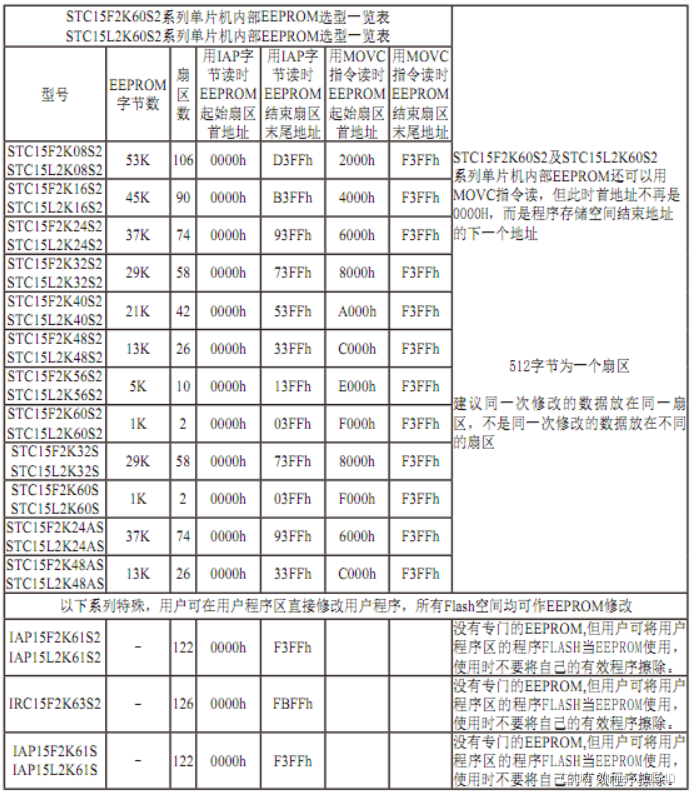

2、STC15F2K60S2及STC15L2K60S2系列单片机EEPROM空间大小及地址

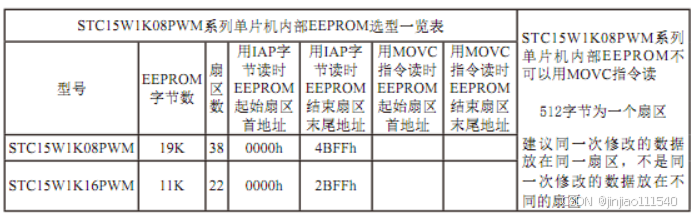

3、STC15W1K08PWM系列单片机EEPROM空间大小及地址

4、STC15W1K08PWM系列单片机EEPROM空间大小及地址

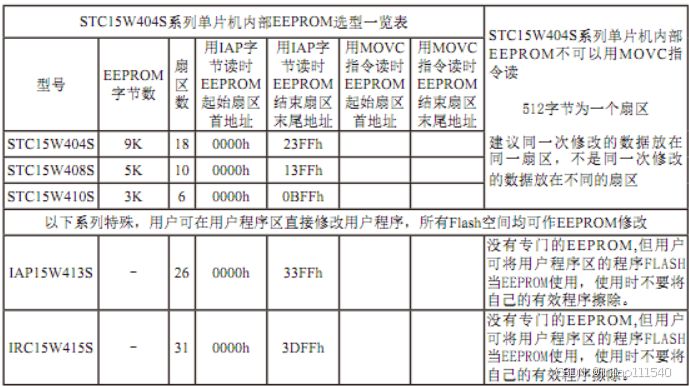

5、STC15W404S系列单片机EEPROM空间大小及地址

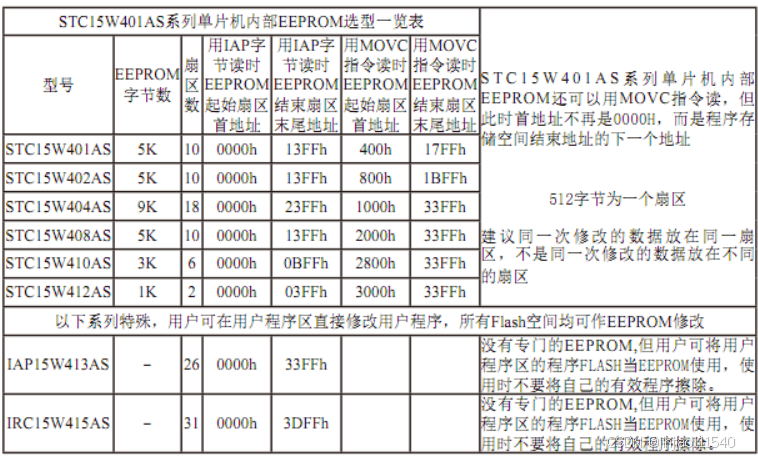

6、STC15W401AS系列单片机EEPROM空间大小及地址

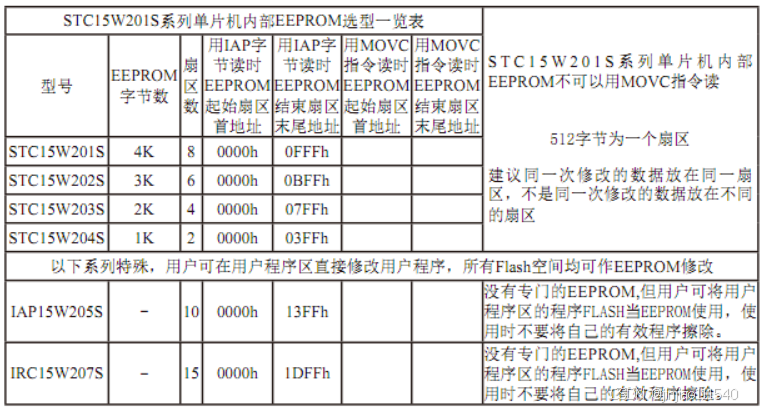

7、STC15W201S系列单片机EEPROM空间大小及地址

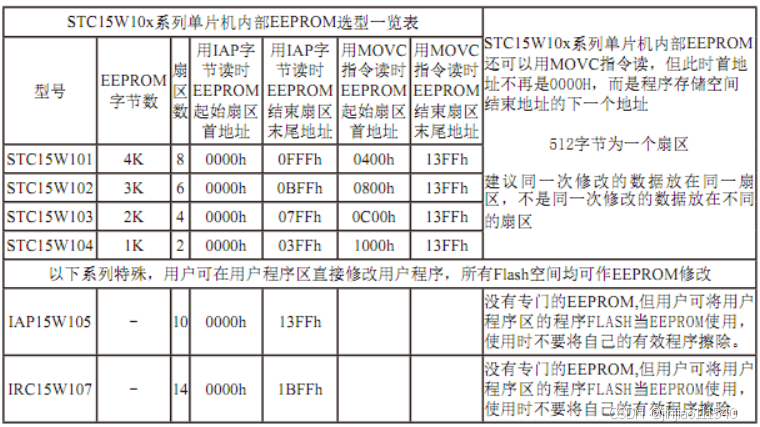

8、STC15W10x系列单片机EEPROM空间大小及地址

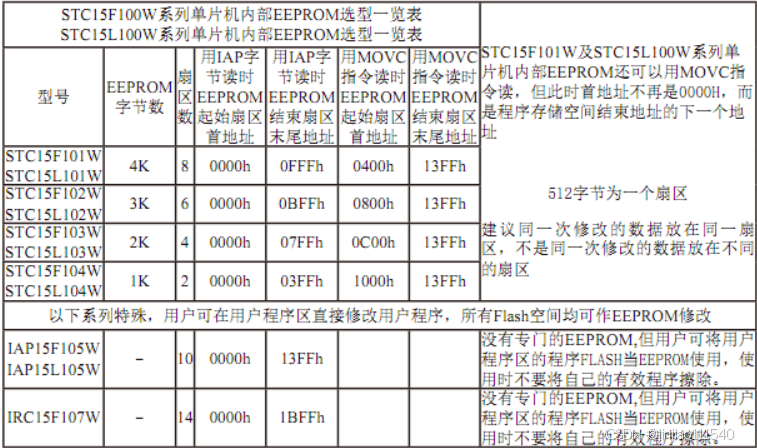

9、STC15F101W及STC15L100W系列单片机EEPROM空间大小及地址

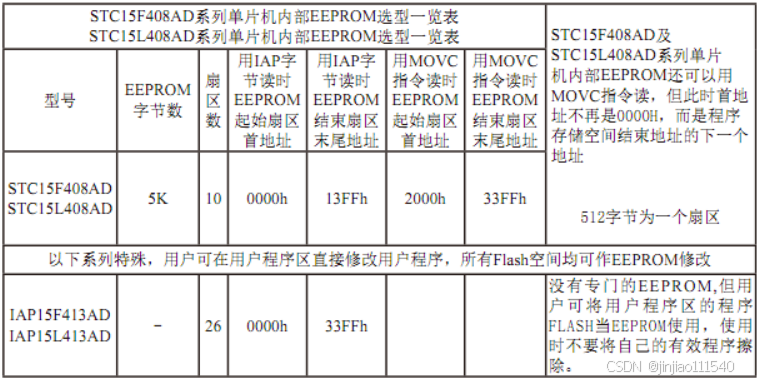

10、STC15F408AD及STC15L408AD系列单片机EEPROM空间大小及地址

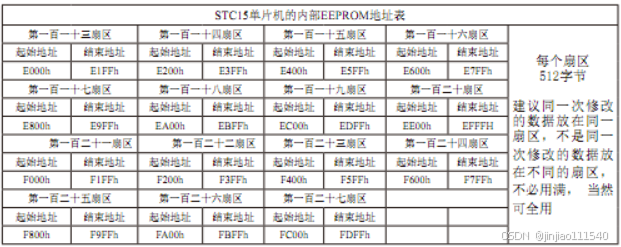

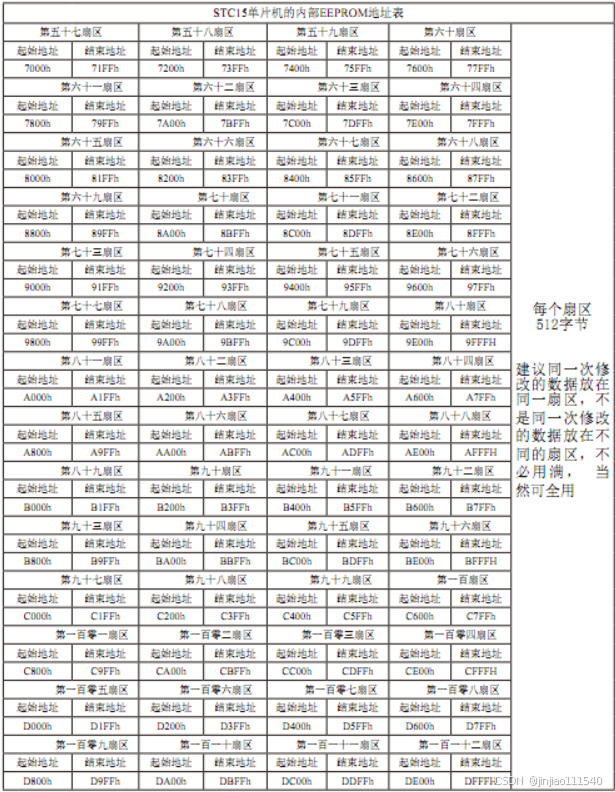

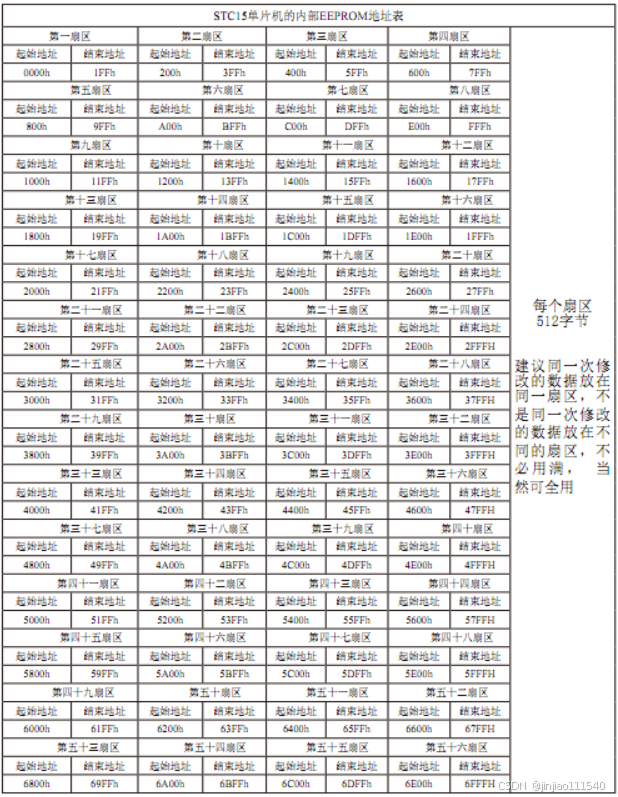

三、STC15单片机内部地址表

四、STC15单片EEPROM机寄存器

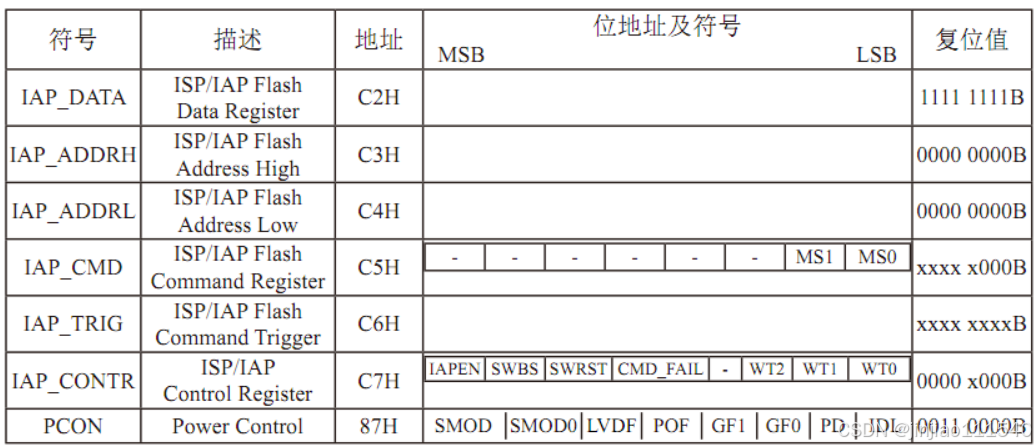

1、STC15系列单片机EEPROM寄存器如下表：

2、STC15系列单片机EEPROM寄存器设置：

（1）IAP_DATA寄存器（不可位寻址）：ISP/IAP操作时的数据寄存器ISP/IAP从Flash读出的数据放在此处，向Flash写的数据也需放在此处。

（2）IAP_ADDRH寄存器（不可位寻址）：ISP/IAP操作时的地址寄存器高八位

（3）IAP_ADDRL寄存器（不可位寻址）：ISP/IAP操作时的地址寄存器低八位

（4）IAP_CMD寄存器（不可位寻址）：ISP/IAP命令寄存器

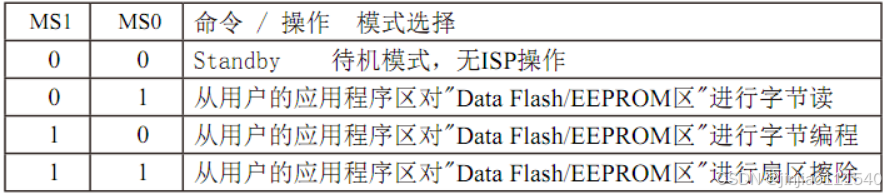

MS1与MS0组合命令如下：

注：程序在用户应用程序区时，仅可对数据Flash区（
