智能手环原理图绘制

一、前言

本博客为个人学习过程中所记笔记，同时给目前也在做类似工作的新手朋友们一些参考，如有不足之处请批评指正。

二、模块介绍

图1 功能模块图（初定）

图（1）为此次项目第一版方案后续根据实际情况会进行适当修改。本博客主要是进行对原理图的绘制，所以暂不对模块功能进行详细说明。

三、软件需求

原理图绘制软件为Altium Designer19

四、步骤

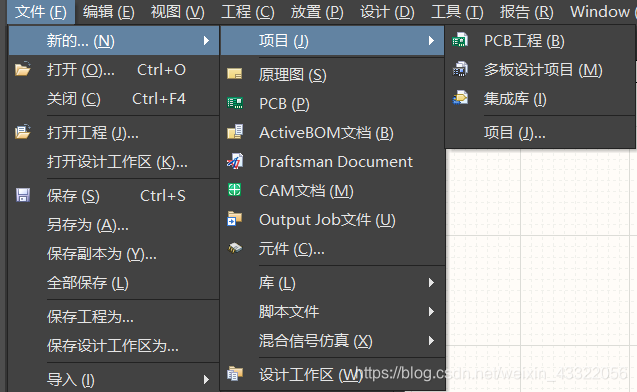

1.创建pcb工程

2.创建原理图文件

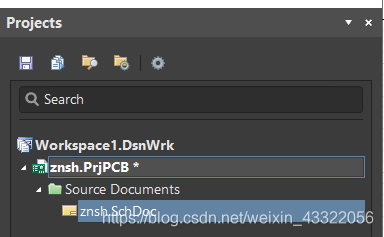

创建工程与文件完毕后，点击保存进行重命名

3.进行原理图绘制

进入重点，如何对原理图进行绘制。由于要做一个智能手环，考虑到设备条件的不足与对自己焊接工艺的不自信，本次项目我没有将各个模块从芯片开始焊接（毕竟一个智能手环的电路元件要求的空间有限，焊接要求比较高，手头也没有热风枪之类的设备），而只是需要自己画几个接口，将购置的现成模块进行了组装。等下步各个模块都调试完毕之后再自己设计一个电路。

（1）原理图的绘制方法（核心板接口）

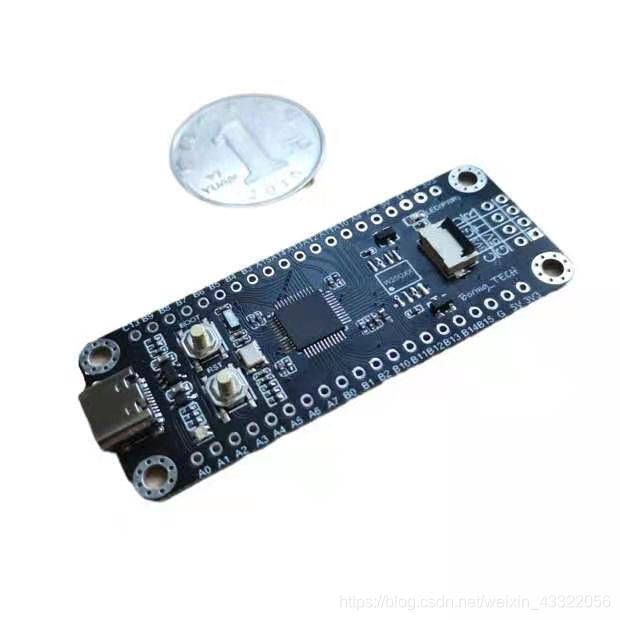

这是我购得的一款stm32l053的最小系统板。我们需要为它在板子上画一个接口。怎么画呢？首先我们看板子他现在是没焊引脚的，如何才能让他放在我们为他做的板子上呢，玩过stm32或者其他开发板的都应该知道，厂家在开发板上有很多外接模块的的接口，想象着假如我们这块最小系统板也作为一个外接模块的话，在板子上要画怎样一个接口那么也能够理解了吧。
接口是怎么样的应该能想到了，那么这个接口长什么样子呢？还是看图片，左右两边各有20个焊盘，并且都是单排（侧面八个2*4是烧录程序引脚、不管他）的接口。下面是我目前能想到的画原理图的方法。

一、用模板

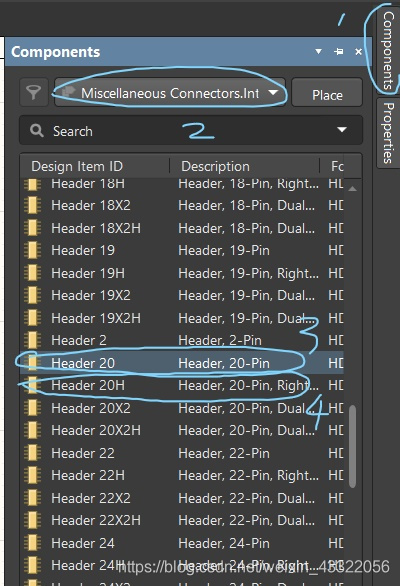

在AD19中我们按以下1->2->3顺序找到我们需要的原理图（Miscellaneous Connectors.Intlib是AD自带的一个库，大多数接口都能找到）。为什么不选4？因为Header 20H的意思是单排20针侧向插座，而我们需要的是直立插座也就是没有H的3.

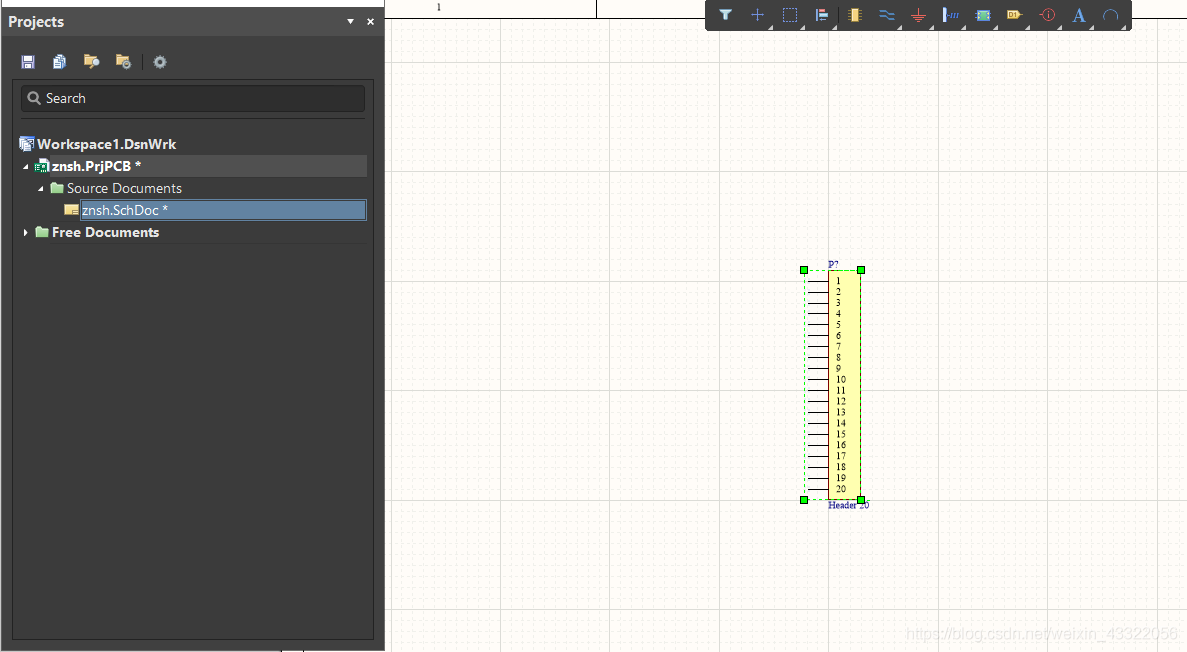

找到之后我们左键按住元件，将他拖到之前创建的原理图中
因为两边对称，核心板（最小系统板）另一边还需要这么一个插口，我们可以直接复制一个，或者再拖一个出来。
接下来就是对引脚进行命名，我们根据资料或实物就可以知道对应的引脚，从上上图我们可以看出它一边的引脚名为（A0、A1、A2、…、VIN、3V3），所以我们也按这顺序对上图Head20元件进行网络标号。但是这个方法有个缺点，就是引脚名（里面的）貌似不能改，可能是因为软件自带库的原因，要不就是我技术不够的锅，所以在画一些简单的接口的时候用这个方法还行，如果是画一些复杂的，比如说芯片引脚时就最好别用这个了。

二、就是自己画一个。

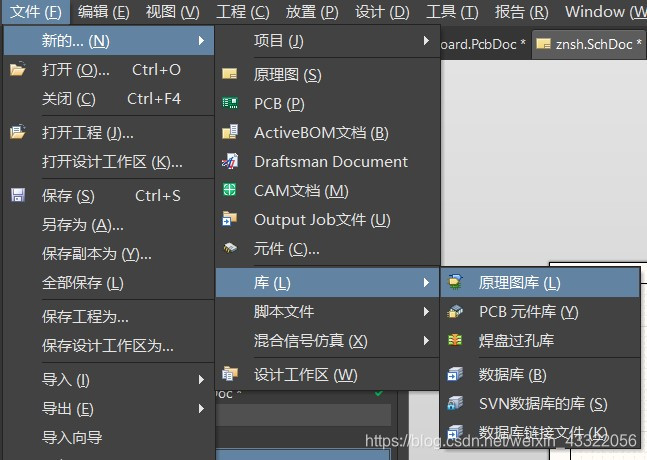

新建一个原理图库

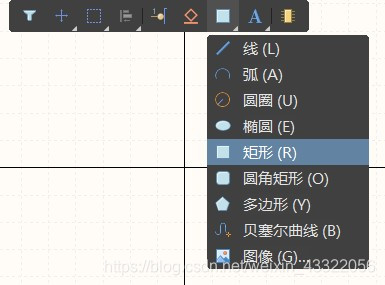

接下来我的习惯是放置矩形

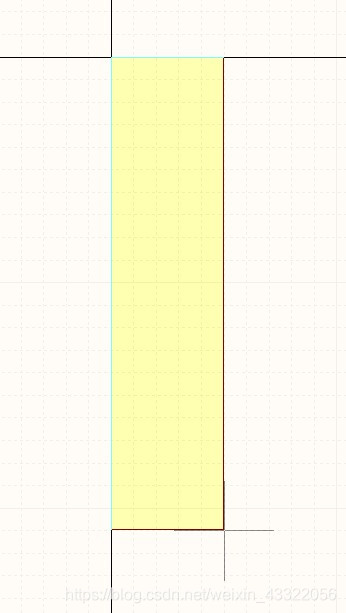

框选适当大小的矩形点击矩形确定

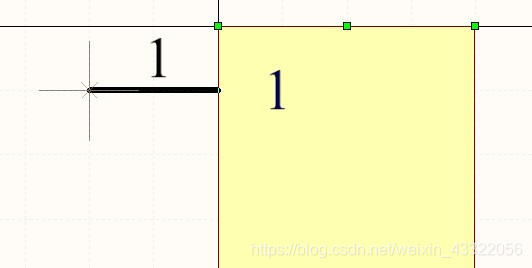

放置引脚

注意带十字线的脚朝外

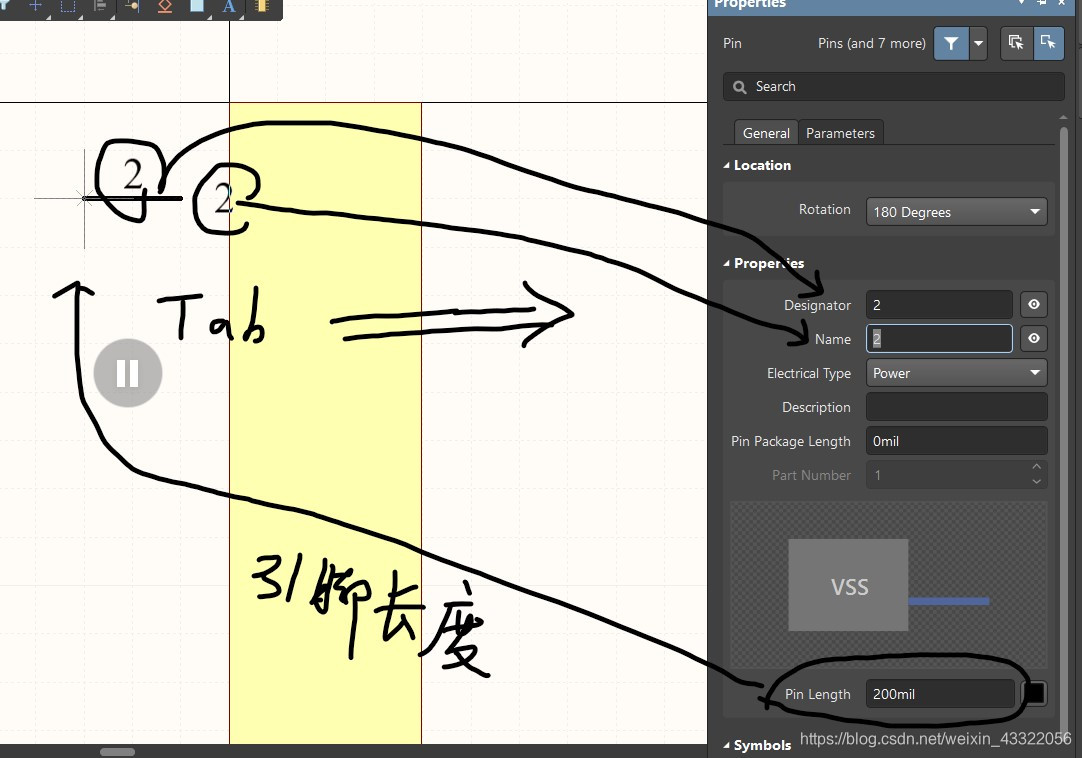

接下来就是对引脚命名，双击引脚或者在没有放下引脚的时候按Tab键，可以跳出以下界面。Designator对应左边的2，Name对应右边的2，Pin Length对应引脚的长度，每100mil表示原理图上的一格长度，根据需要自行修改数值。还有Electrical Type（电气类型）一般设为Passive（无源）就行，具体有什么用建议百度。

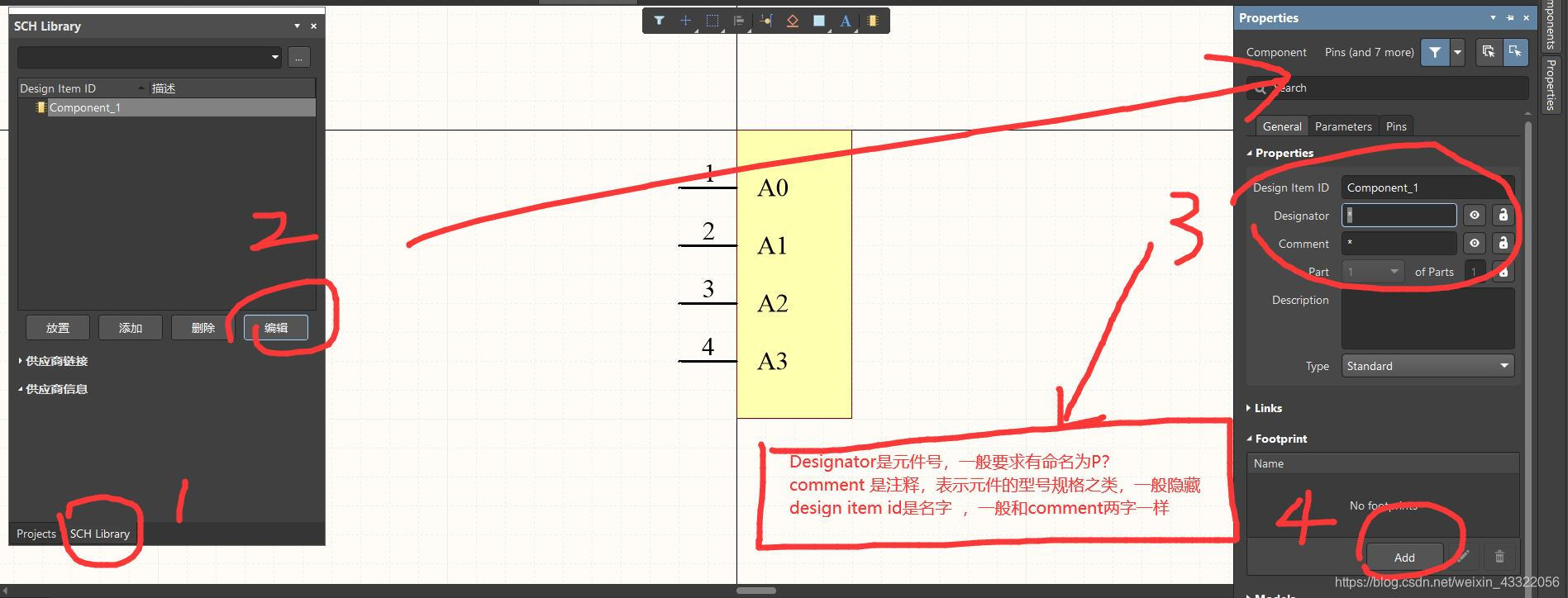

画完之后按以下步骤操作

注意

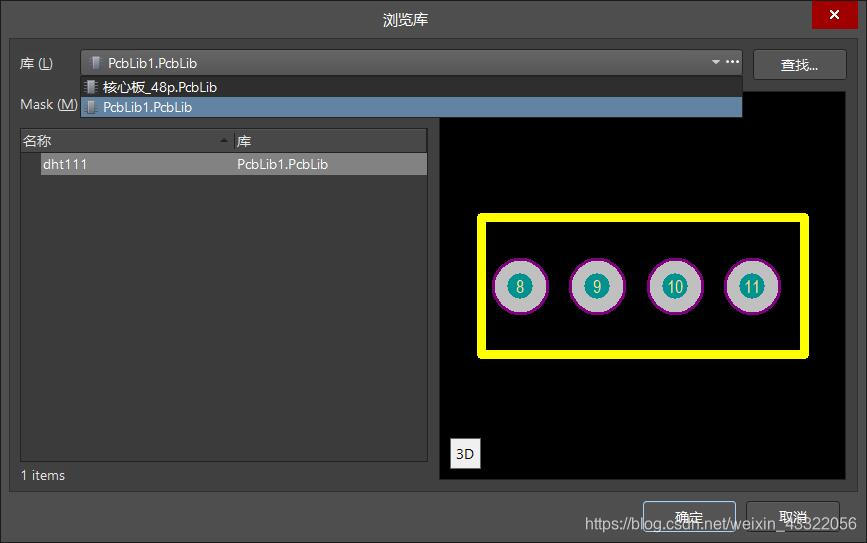

下图添加封装的时候貌似只能添加自己的封装库，本来想用一下AD自带的封装库，但是这边貌似不能添加，由于解释这边需要画封装，但我又忘了怎么画，所以这边先跳过。因为不从原理图库这边添加封装也没什么问题，在后面画完原理图后再添加封装效果也是一样的（后面会讲）

接下来
先将原理图库保存命名为test11
然后回到原理图页面，点击右侧Components,在框中右键，选择最后一项add or…

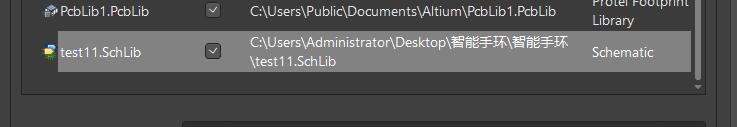

下图中点击安装库->从文件中安装,然后找到你存放原理图库的位置（记得后缀为.schlib），点击它就能安装成功了

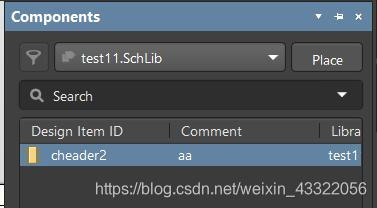

然后就能用自己建的原理图库了

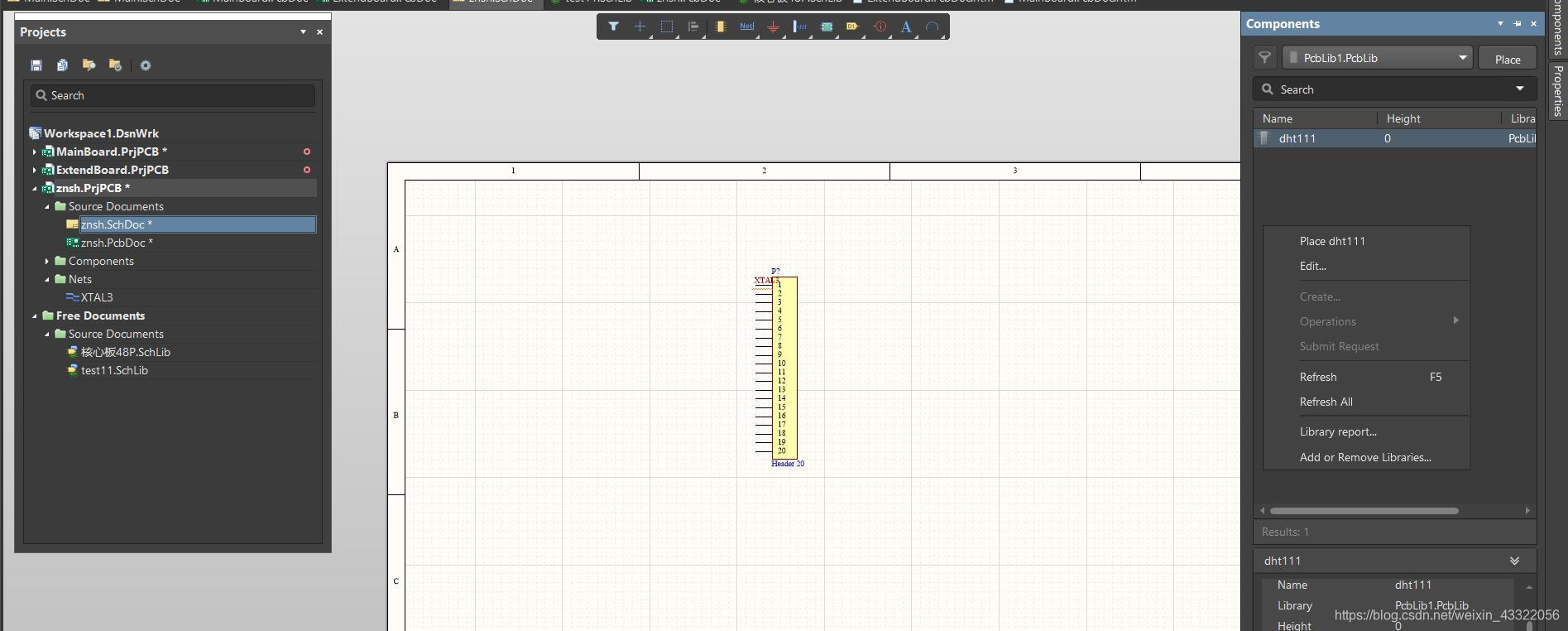

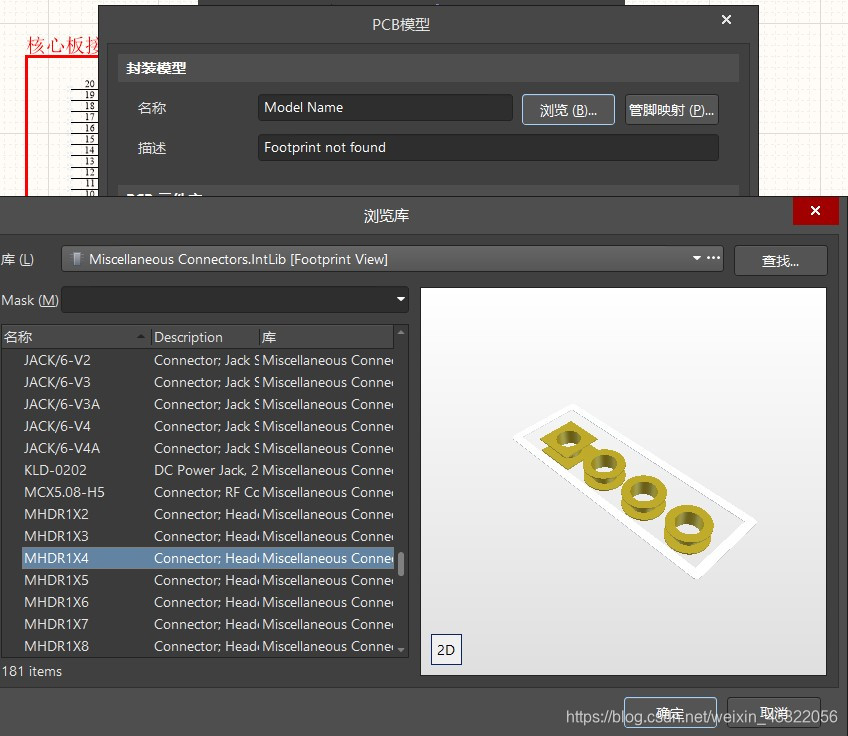

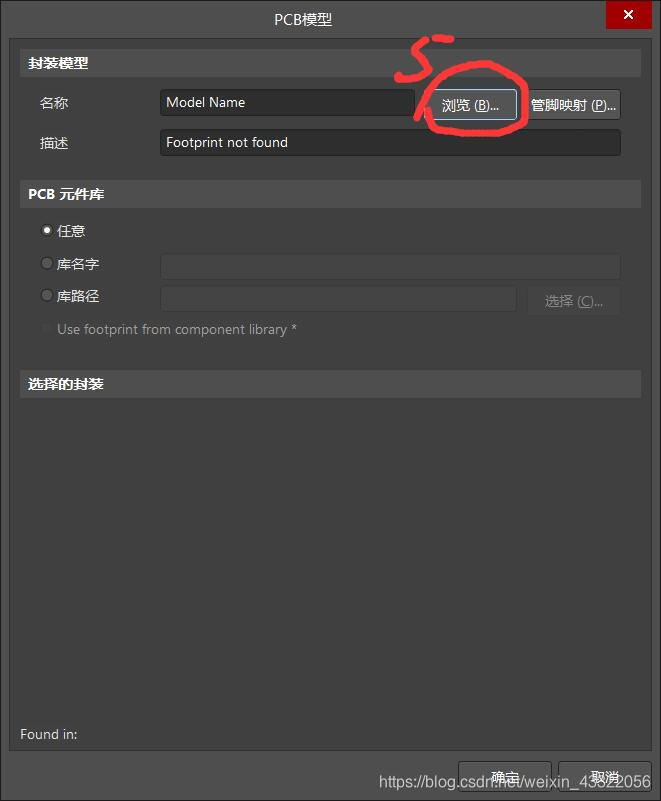

接着上面的注意，我顺便讲一下在原理图中怎么添加封装 看！这边就可以，就很奇怪

这第二种方法，就是可以按照自己想法来，不会出现第一个方法有局限性的问题，但对于新手同学来讲，可能主要是在封装这块，会有点懵逼，我这边关于画封装的没怎么讲，以后可能会专门在学学，再来分享写一期。

三、网上找模板

一利用是万能的度娘，搜索关键词，某某芯片/元件/插口/等等封装，总会有和你一样问题的好兄弟。
二是问淘宝店家，一种情况是如果你买的他家的元件，他可能不会主动给你，但你开口了，他一般也是会给资料的。另一种情况就是你没买他家的元件，刚好有搜到了他家有这个原件，那就脸皮厚点磨一下客服，万一要到了呢。

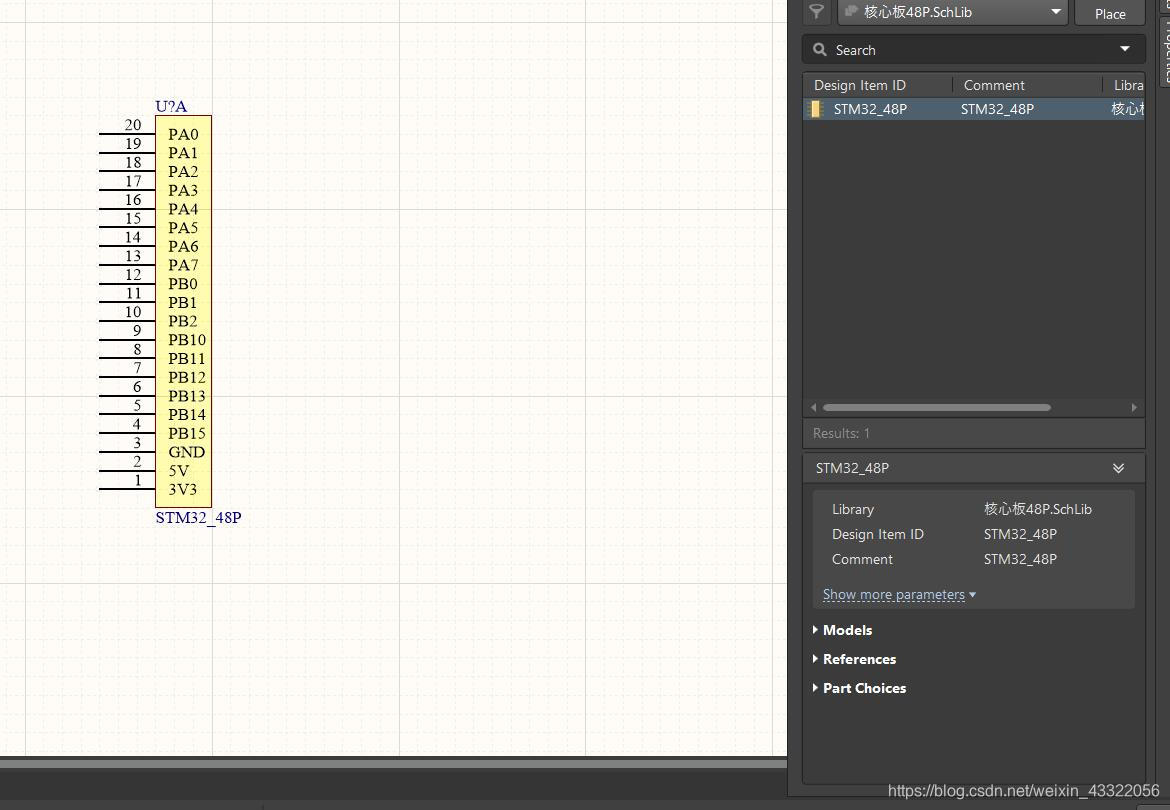

刚好我这个板子就是买的，而且要到了资料，所以按照上面的方法将店家提供的原理图库安装好之后,怎么只有一半？？

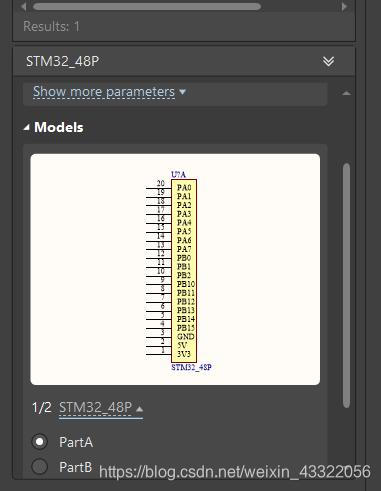

细心的同学可能发现了这一部分上面是U？A，仔细找一下右边框里的选项，一个一个点进去之后果然发现PartA和PartB

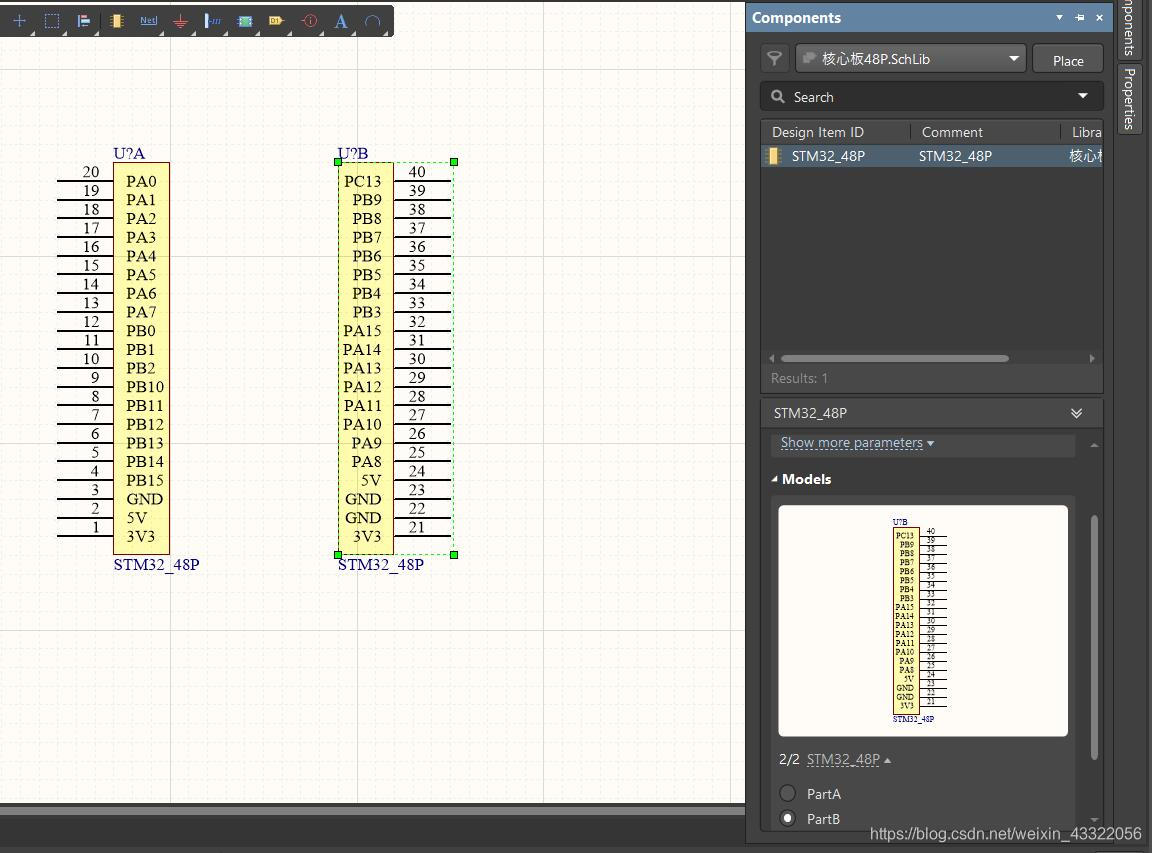

选中PartB之后再将元件选出，果然变成了另一半 (其实在实际操作过程中，你在选中这个原理图后，点击出来的第一个是U？A的，再点击第二下就是U？B的，而不用手动去选择另一部分的)

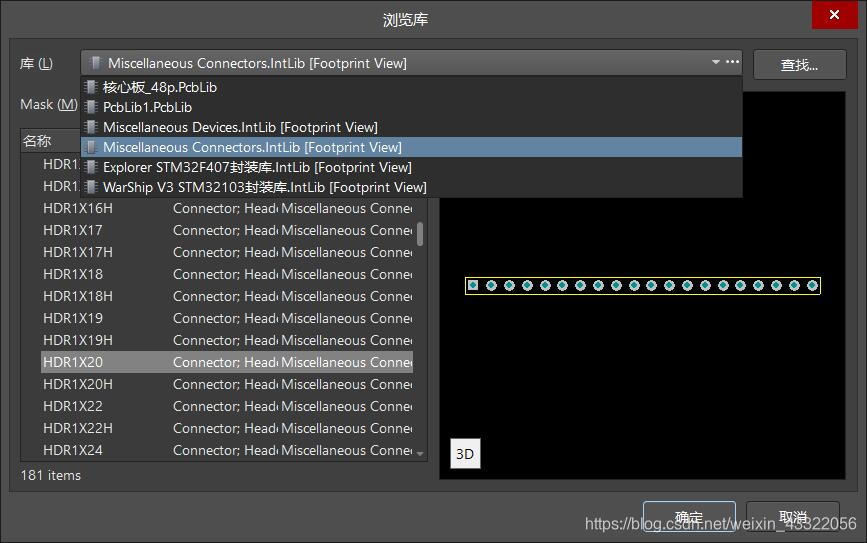

按上面讲的方法添加封装

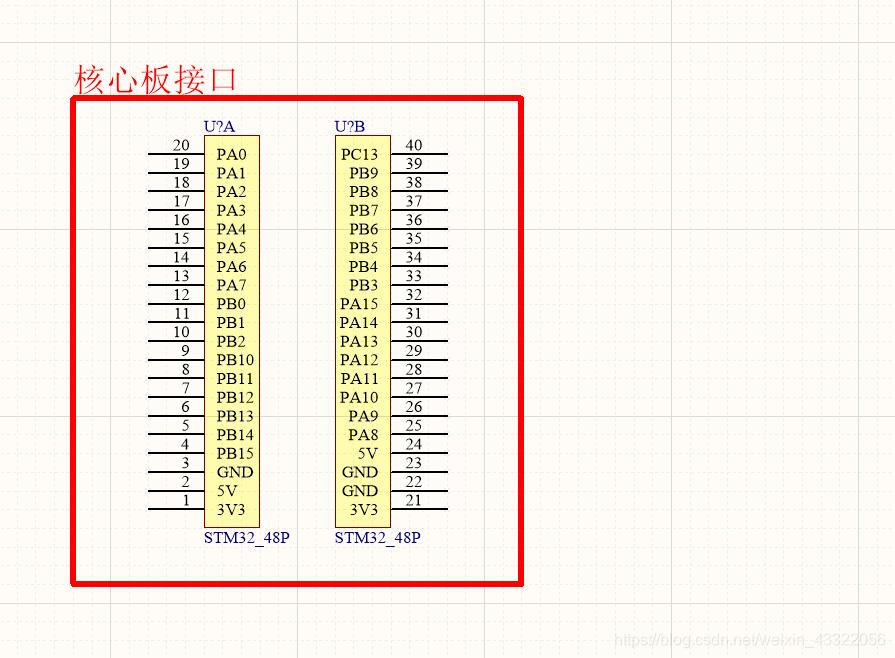

最后，给他加个框，给个名字，就可以扔一边了，当然了目前还只能算一个半成品，网络标号还没标，我也会在下面一步一步讲解我是怎么确定网络标号的（不知道这么说对不对，简单来说就是这个模块需要连接哪根引脚）

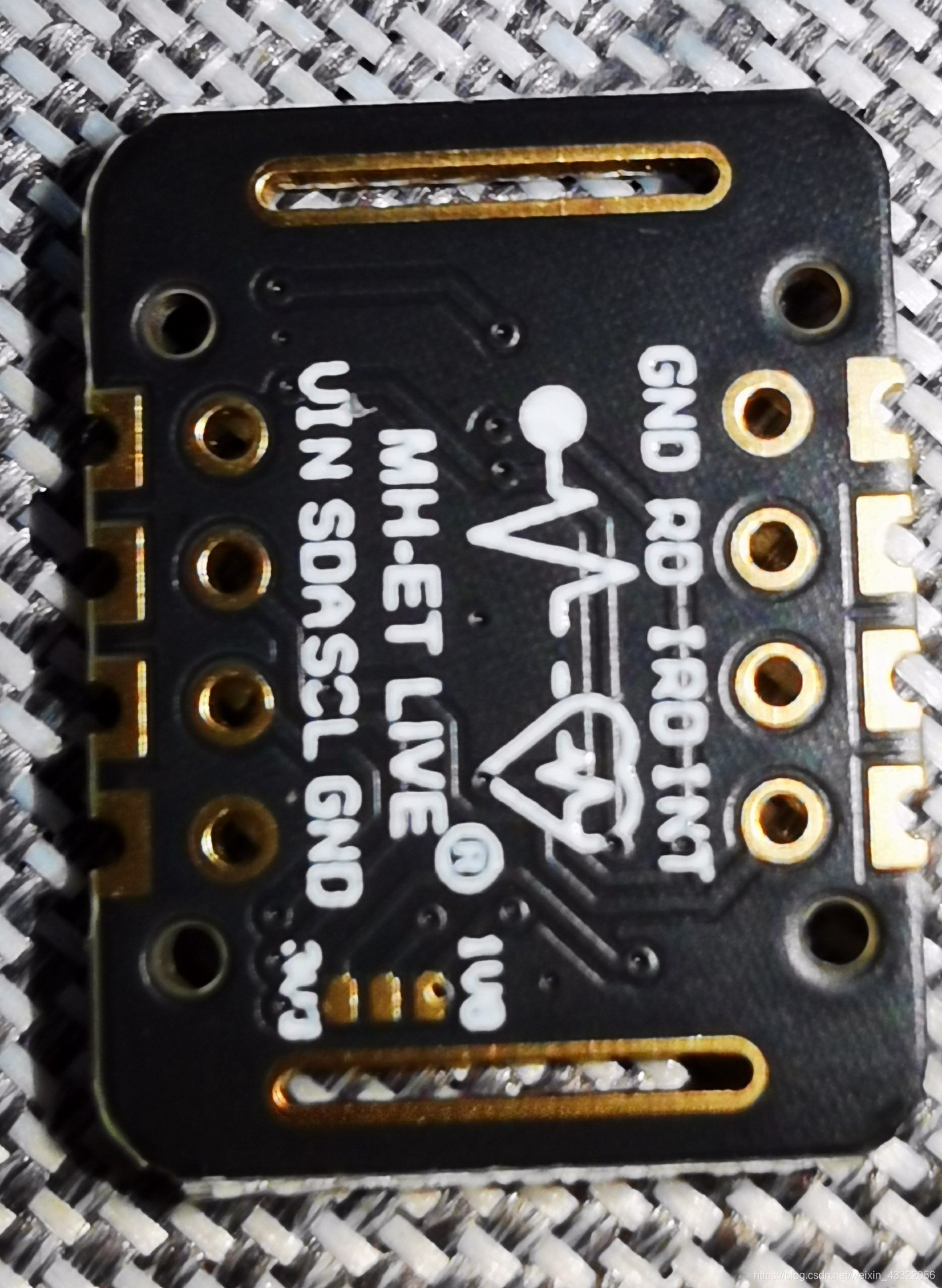

（2）Max30102心率血氧传感器模块模块（IIC 接口）

实物图

添加元件

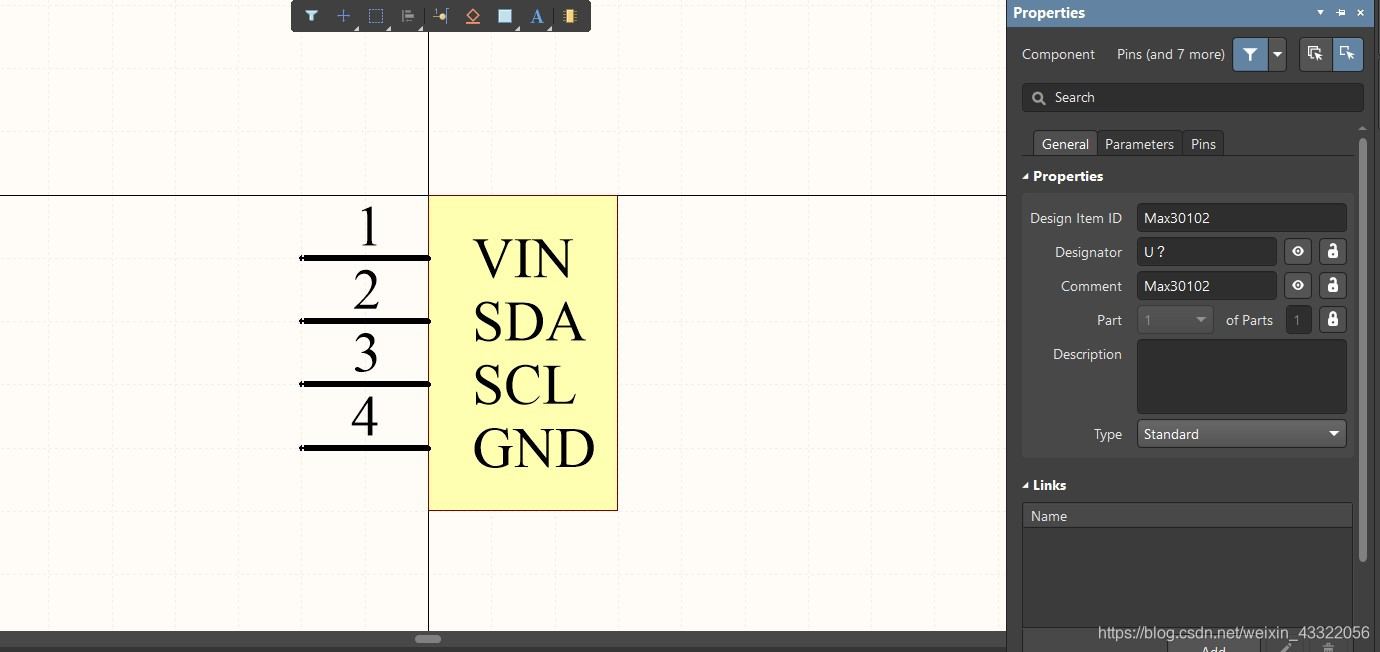

对元件命名

下一步

因为还有一边的引脚所以还要画另一部分
点击工具栏—>新部件

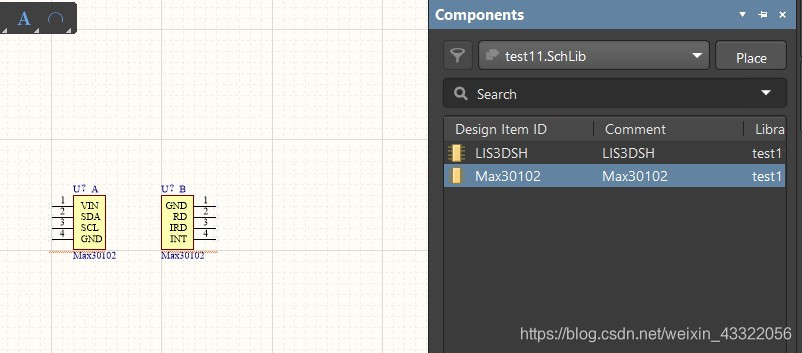

即可得到PartB

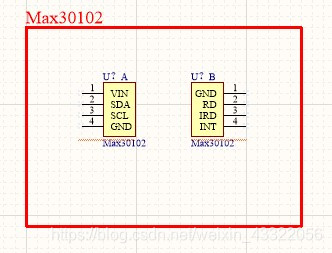

另一部分原理图

保存原理图库后可以用了。（有时没出来就需要手动刷新一下）

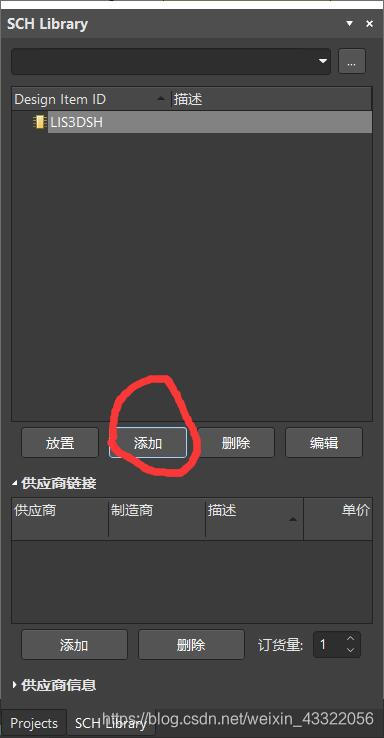

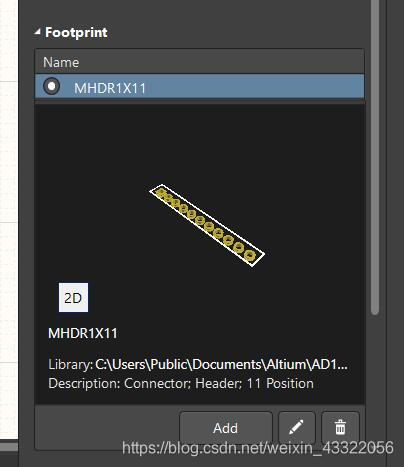

加封装

老套路

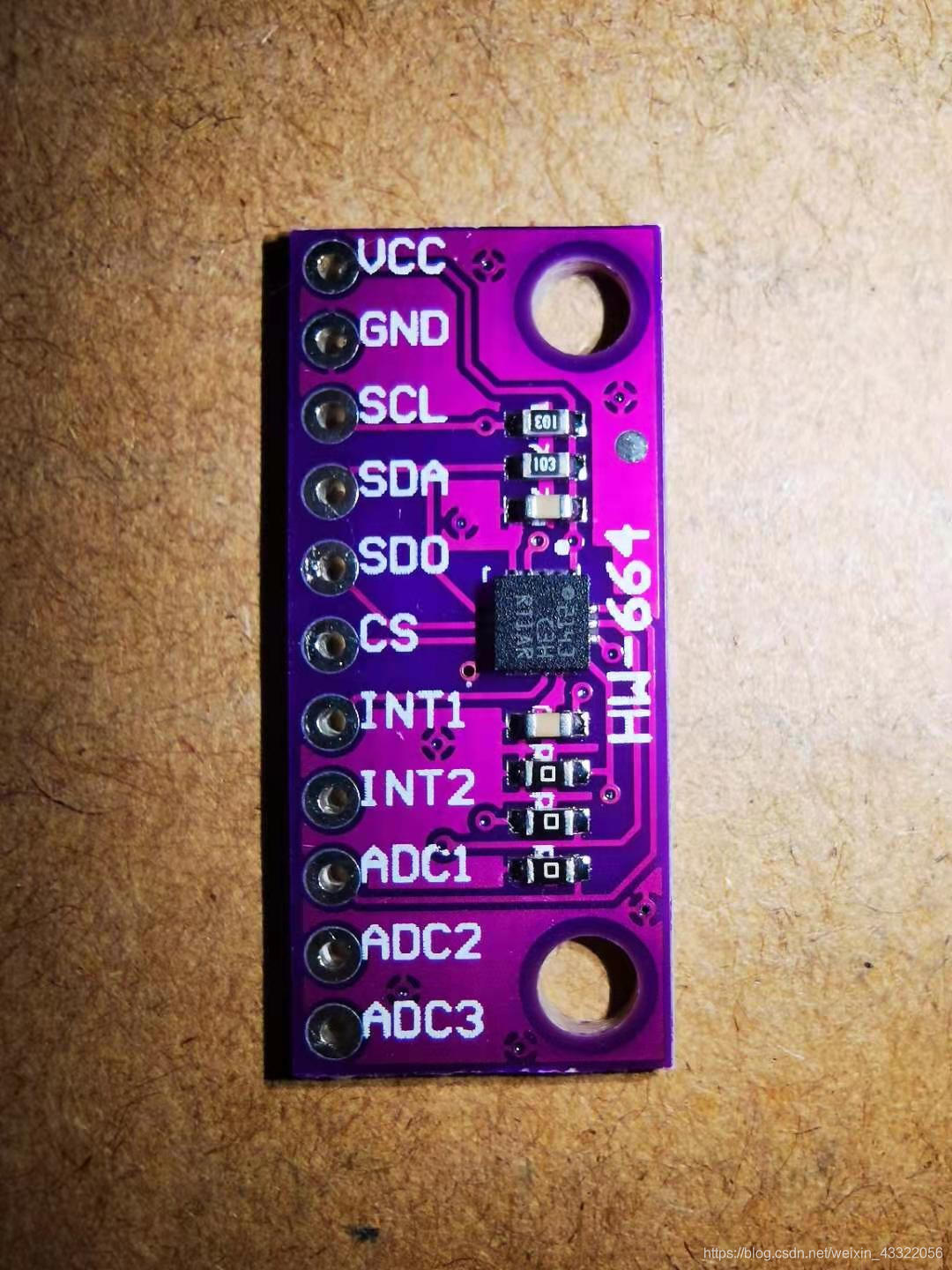

（3）LIS3DSH三轴加速度模块（IIC/SPI接口）

实物图

这里

老办法添加封装

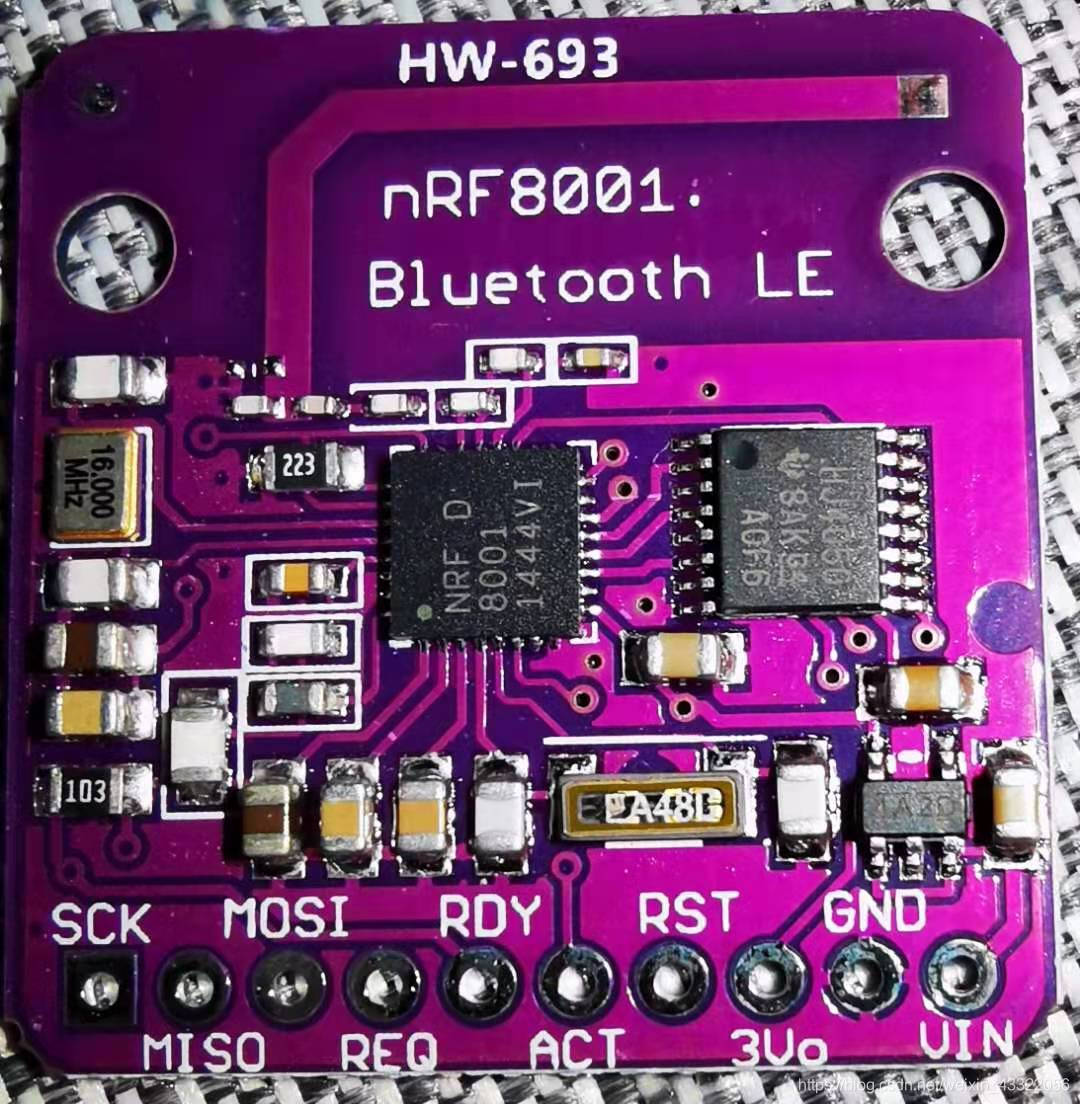

（4）nRF8001低功耗蓝牙 模块（ SPI接口）

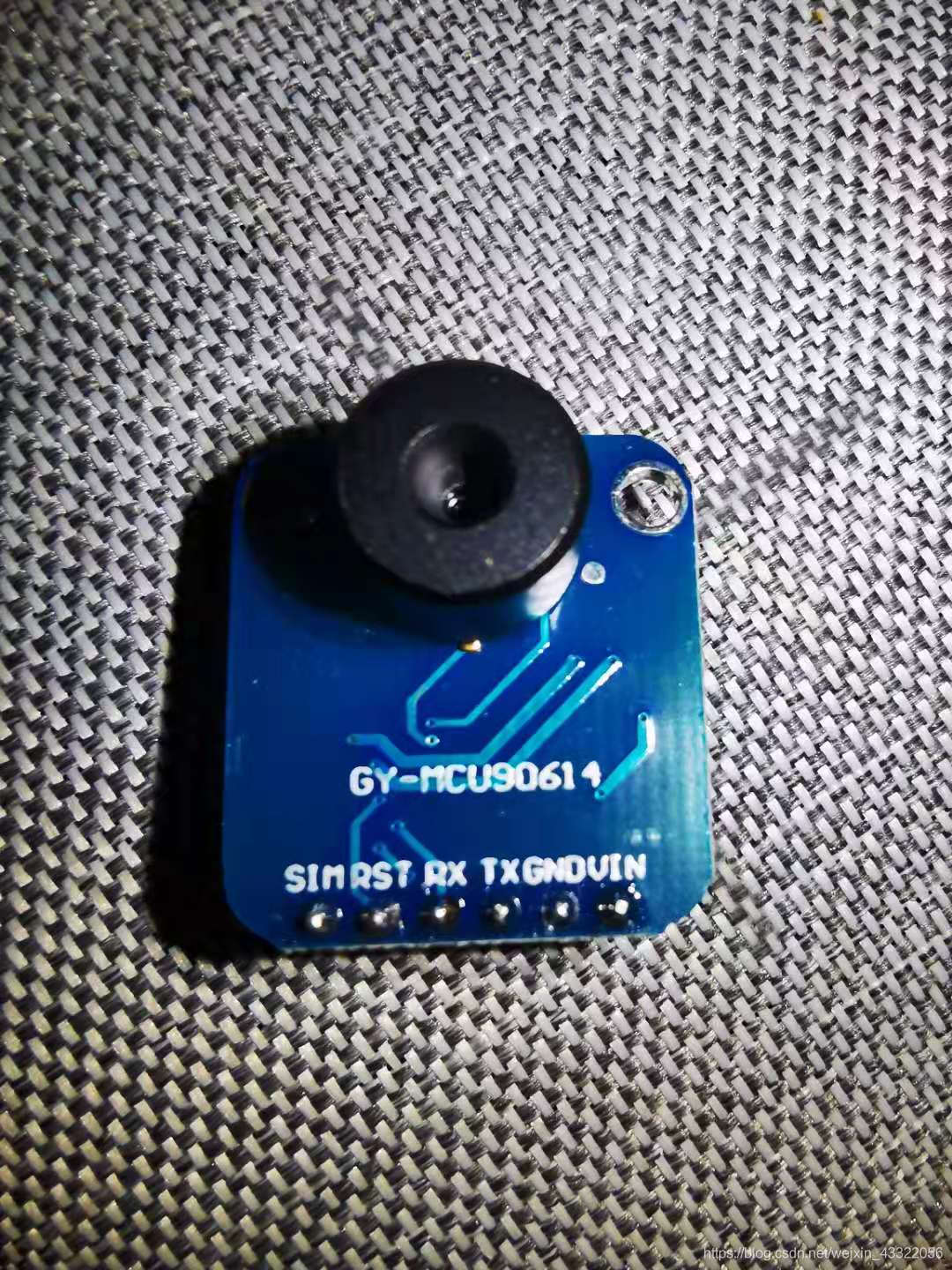

（5）红外测温GY-MCU90614-BCC模块（串口）

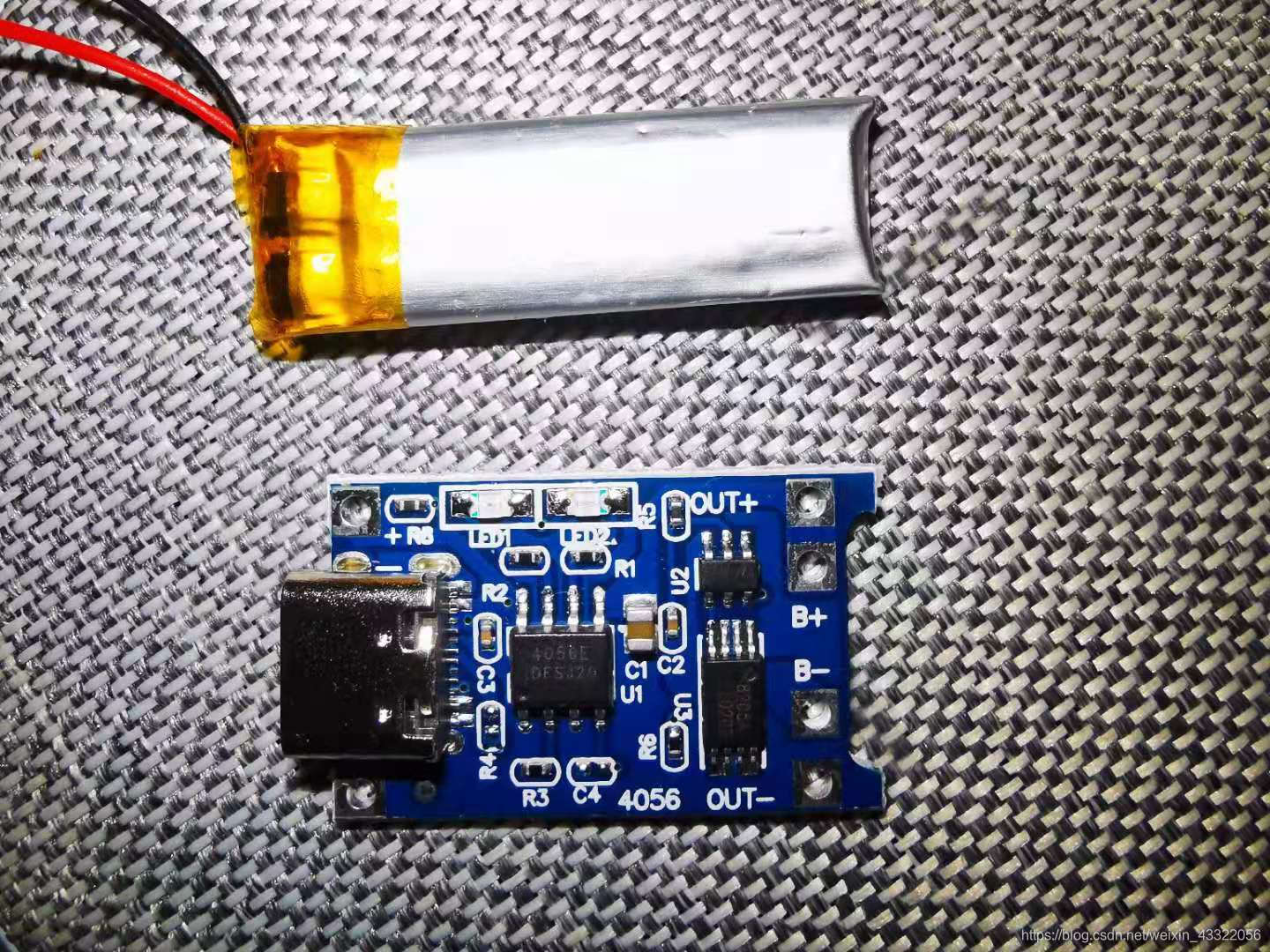

（6）电源模块

原理图就暂时到这，以后还会补充
