手环工作原理和组成

1. 实训手环结构组成

1.1 硬件组成

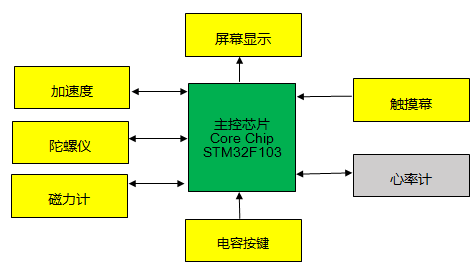

手环的硬件结构组成，如下图所示。

图1  手环的硬件结构

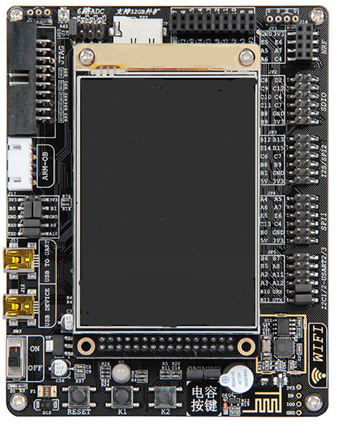

      通常见到的手环都是产品级的手环，这种产品级的手环不能进行开发使用，开发需要使用开发板。本实训项目的智能手环选用了一款市面上常见的开发板用于完成本项目。开发板结构，如下图所示。

图2  开发板结构

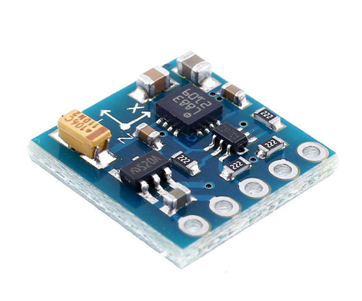

      手环运动时需要实时采集数据，我们使用运动传感器和磁力传感器。其中运动传感器用来采集人体运动状态，主要包含磁力计和陀螺仪。运动传感器的外形，如下图所示；

图3  运动传感器

      磁力计用于测量地磁场强度，用于实现手环的指南针功能，其外形如下图所示；

图4  磁力计

1.2 软件组成

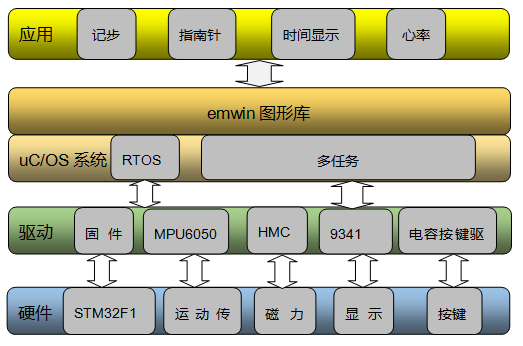

      手环软件组成结构，如下图所示。

图5  软件组成结构

      本项目的软件结构包含硬件、驱动、操作系统和应用层。代码的编写主要集中在应用层，如需要编写程序实现计步功能、指南针功能、时间显示功能等。驱动和操作系统层我们已经提供好了源码，但是需要将这些代码移植到工程当中。
