变流器应用仿真

变流器工作原理简介

PWM变流器通过开关管的动作，实现对电压的控制（即PWM波）

根据戴维南电路和诺顿电路的等效原理，实现对电压的控制，即实现了对电流的控制。

AC/DC或DC/AC变流电路，因此可实现系统功率的控制、谐波控制、正负序控制

变流器控制目标

1. 直流电压恒定 ，即输入、输出端功率恒定，电容储能不再变化
2. 电网功率因数，即仅含有功，不含无功
3. 无功补偿（省电费）
4. 谐波补偿
5. 电流变频调速（负载为电机时）

变流器应用举例——单变流器

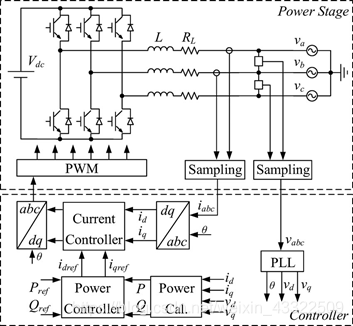

并网逆变器INV

电路拓扑：直流源（电压源、电流源）+变流器（单相、三相）+滤波电路（L型、LCL型）+电网（单相、三相）
控制：单电流环、功率电流双闭环
实现功能：电网电流控制

1. 仿真模型

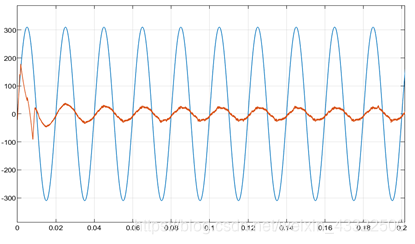

2. 仿真波形

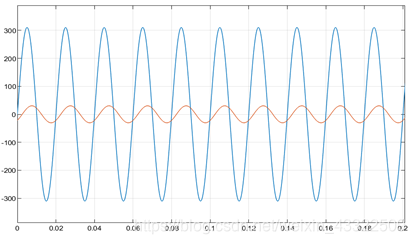

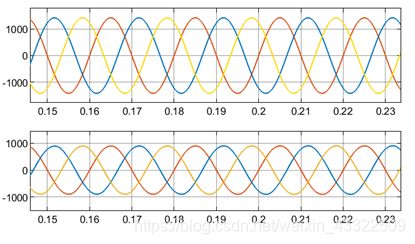

   并网电压、电流

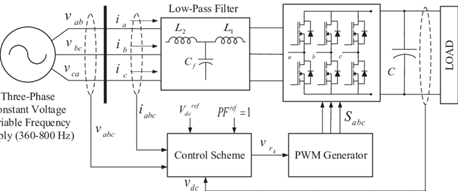

整流器REC

电路拓扑：电网（单相、三相）+滤波电路（L型、LCL型）+变流器（单相、三相）+直流环节（电容）+直流负载
控制：电压电流双闭环
实现功能：直流侧电压控制、电网电流控制

1. 仿真模型

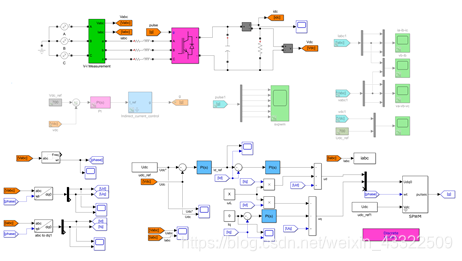

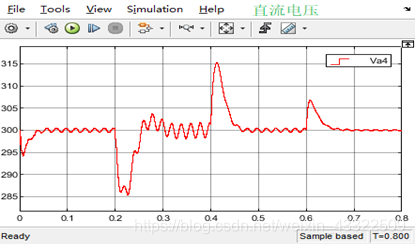

2. 仿真波形

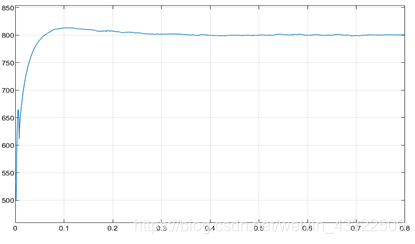

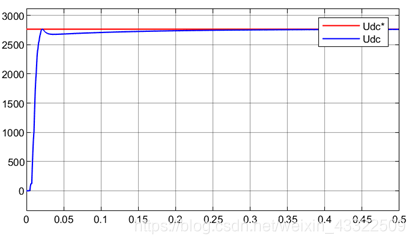

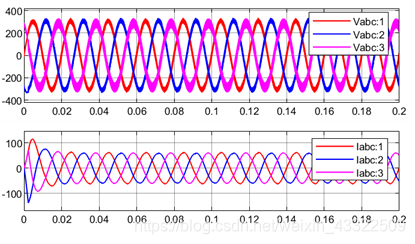

   直流侧电压、电网电压电流

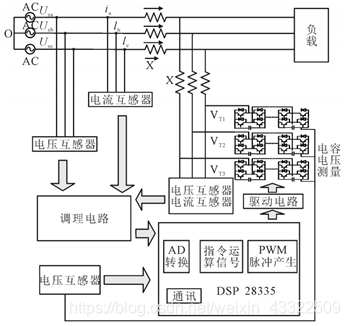

静止无功发生器SVG

电路拓扑：电网+容性（感性）负载+变流器
控制：电压电流双闭环
实现功能：变流器直流侧电压控制、电网电流控制（补偿无功）

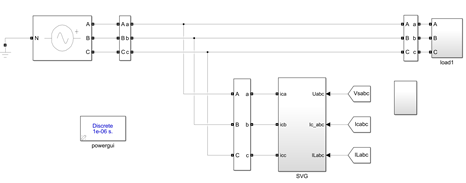

1. 仿真模型

2. 仿真波形

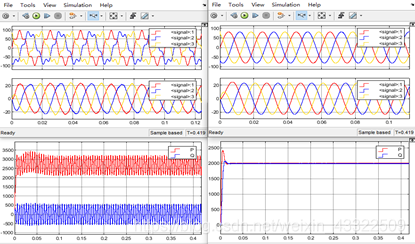

   负载一相电压电流、电网一相电压电流、变流器直流侧电压

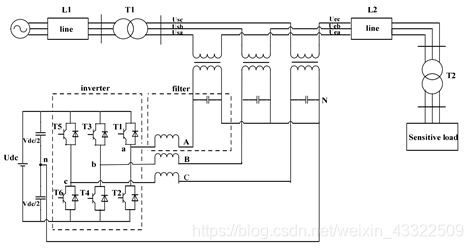

动态电压恢复器DVR

电路拓扑：电网（电压会变化）+负载+变流器
控制：电压电流双闭环
实现功能：补偿电网电压（电网电压变化时负载电压维持恒定）

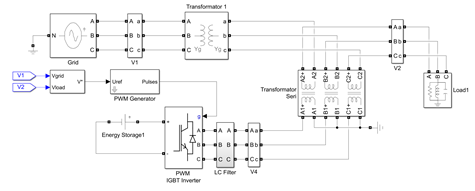

1. 仿真模型

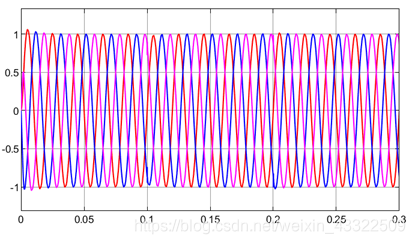

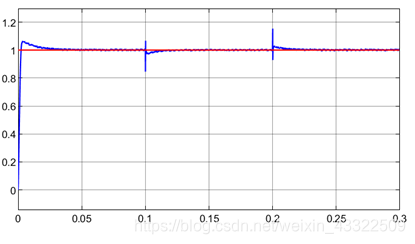

2. 仿真波形

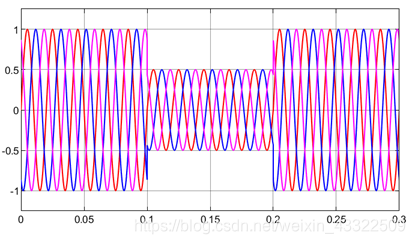

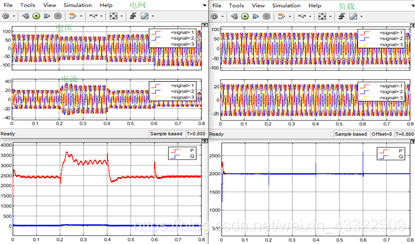

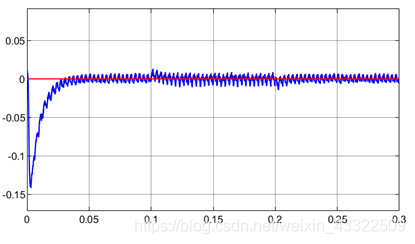

   电网电压、负载电压、负载dq轴电压





有源电力滤波器APF

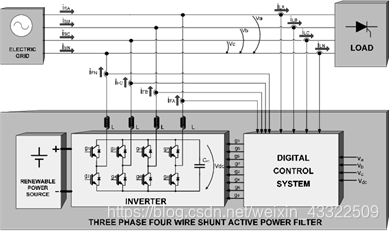

电路拓扑：电网+非线性负载+变流器
控制：电压电流双闭环
实现功能：补偿负载谐波

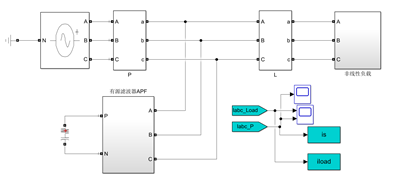

1. 仿真模型

2. 仿真波形
   负载电流、电网电流


变流器应用举例——级联变流器

上述各模型均只采用一个变流器模块，当采用两个变流器模块级联时，即可实现电能的“交-直-交”或“直-交-直”变换，用途更为广泛，控制结构类似。

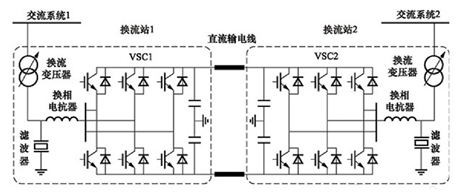

特高压直流输电HVDC

电路拓扑：电网+变流器+变流器+电网
控制：电压电流双闭环、功率电流双闭环
实现功能：电能的交-直-交传送

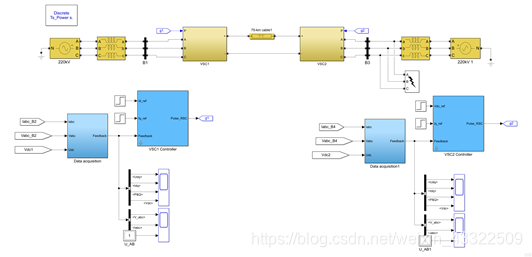

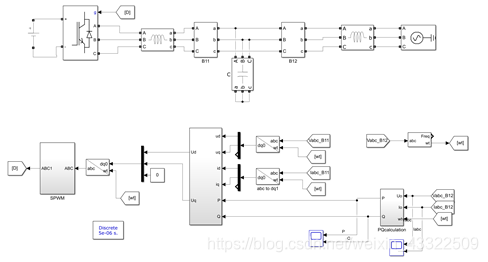

1. 仿真模型

2. 仿真波形

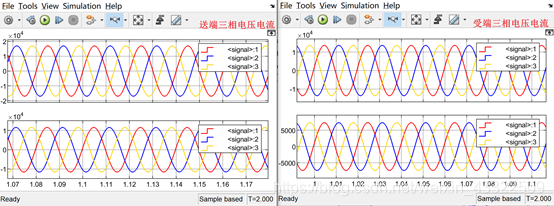

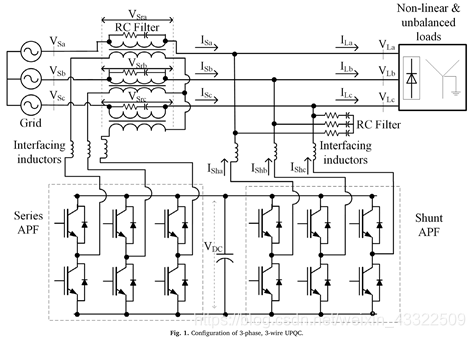

统一电能质量调节器UPQC

电路拓扑：电网+变流器+变流器+负载
控制：电压电流双闭环、功率电流双闭环
实现功能：电压补偿、谐波补偿、电能传输

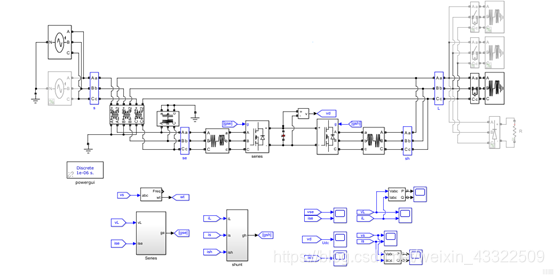

1. 仿真模型

2. 仿真波形
电网电压电流、直流母线电压

统一潮流控制器UPFC

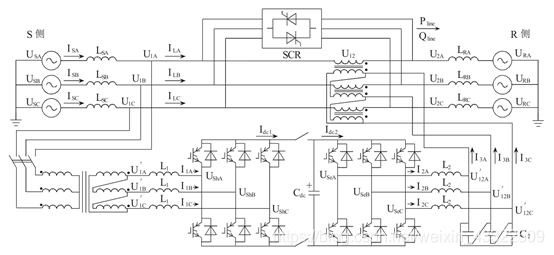

电路拓扑：电网+变流器+变流器+电网
控制：电压电流双闭环、功率电流双闭环
实现功能：电压补偿、电能传输

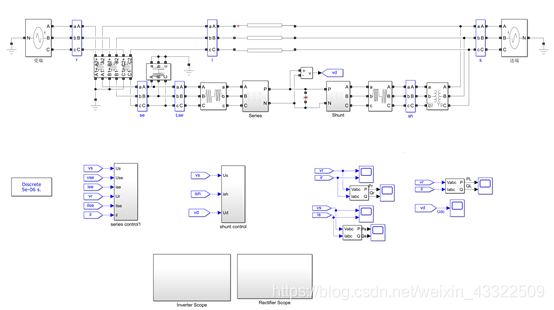

1. 仿真模型

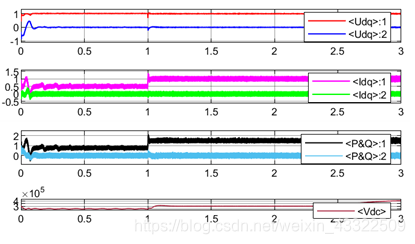

2. 仿真波形

   常见的级联变流器系统还有：双馈风机并网系统、线间潮流控制器(IPFC)、交流调速系统等。
   变流器根据器件分类，常见的有LCC、VSC、MMC三种。上述仿真均采用VSC变流器形式。

转载请注明出处，欢迎交流学习
