近日，在学习PLC编程时，发现我们所设计的系统，是需要展示生产当天的日期的，有些产线的顺序控制更是需要精确到毫秒，这种功能该如何实现呢？
Rd-sys-t 模块就很好的解决了这个问题。在官方文件中，对于这个模块是这样描述的：可以使用Rd-sys-t指令读取 CPU 时钟的当前日期和当前时间（模块时间）。

应用实例

下面，我们在程序当中来看一下Rd-sys-t指令应当如何使用。

:----------------: 图一 程序示例（博途官方例子）
:----:如图一所展示的，outputTime这个变量的数据类型是“date and time”,这种类型的数据是由DB1.DBB0到DB1.DBB7这8个字节组成的，分别对应的是年、月、日、时、分、秒、毫秒、毫秒&星期。特别注意一下，DB1.DBB6和DB1.DBB7这两个字节，组合起来就是DB1.DBW6这个字，这个字的前12个位表示毫秒，后4个位表示星期，后四位等于1就表示星期日，等于二就表示星期一……等于七就表示星期六。

:------------------------: 图二 拆分年月日

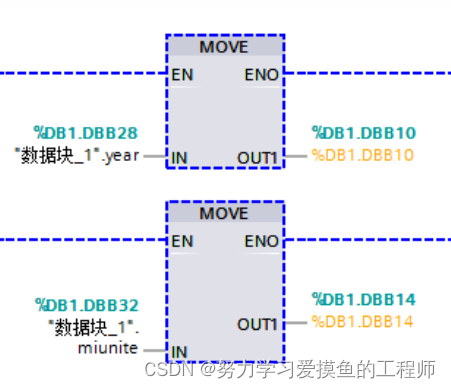

:-----: 在实际应用中，我们判断生产时间不会读取年、月等信息，因此需要对年、月、日、星期、时、分、秒等数据进行拆分，以方便后续编程时对于时间数据的使用。该功能可以通过 MOVE指令来实现，如图2所示。

MOVE指令左侧管脚，输入的是outputTime这个变量所对应的年、月、日等数据，MOVE指令右侧管脚，输出的是拆分后的年、月、日等数据。具体数据位置请观察数据块。

DTL数据格式如图所示。

:-------------------------: 图三 DTL数据格式

参考文章：
https://www.ad.siemens.com.cn/club/bbs/Post_1557689_4_75_0_0_0_0__0.html
