第十二届蓝桥杯电子赛 EDA设计 省赛 客观题真题与答案分析

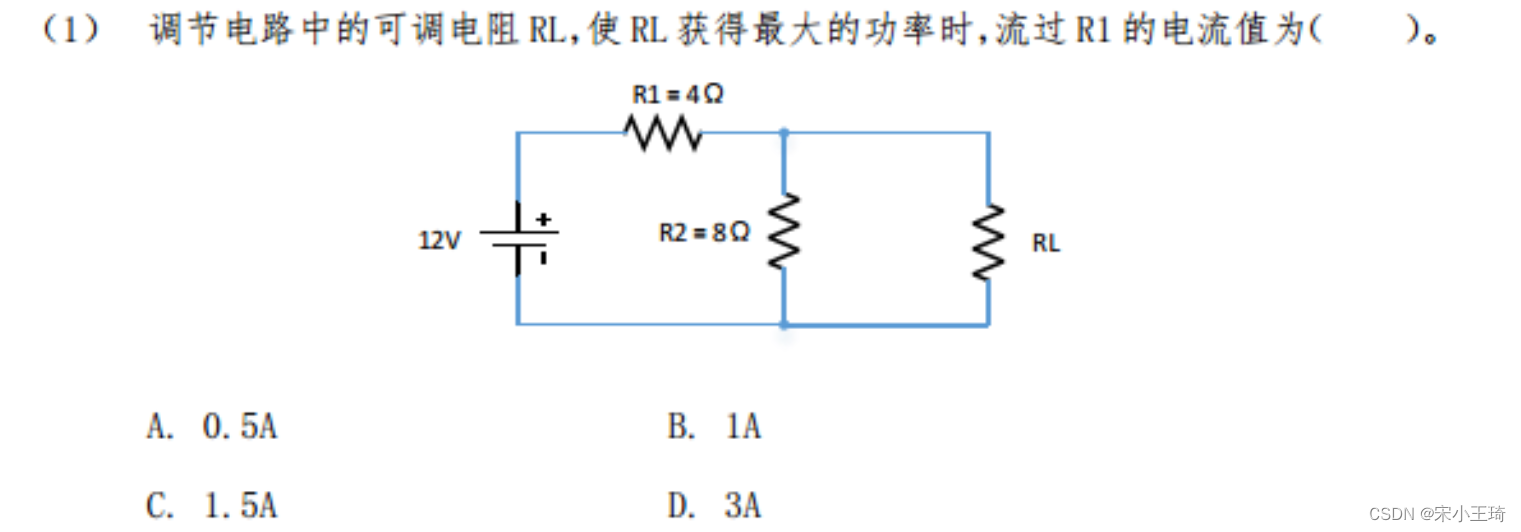

这个题是错的，非常离谱
应用戴维南等效，把Rl视为端口，电压源短路，得出端口内阻为4Ω//8Ω。令Rl等于端口内阻得Rl最大功率，此时Rl的值为8/3Ω，然后带入原式，得流过R1的电流为2A。该题无正确答案。

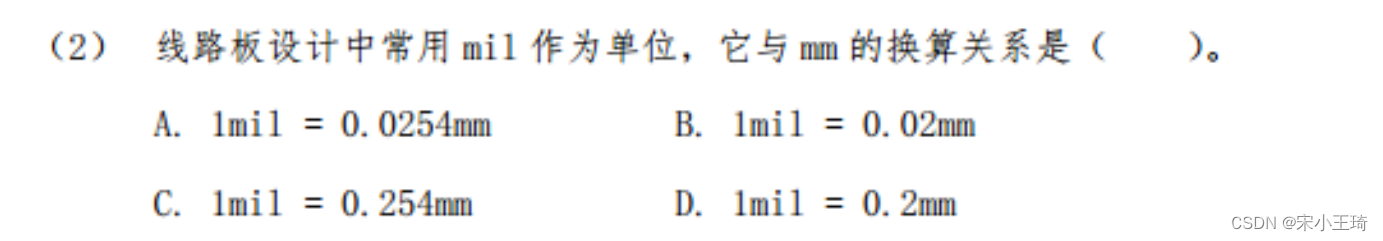

1mil = 0.0254mm
A

波特率：symbol/s
波特率与比特率的关系也可换算成：比特率=波特率单个调制状态对应的二进制位数。如数据传送速率为240符号/秒，而每个字符格式包含10位（1个起始位，1个停止位，8个有效数据位），这时的波特率为240 baud (波特)，比特率(有效数据位的传送速率)为24010=2400 bps(比特每秒)。在串口通信中传输码元就是比特（bit），因此波特率=比特率
B

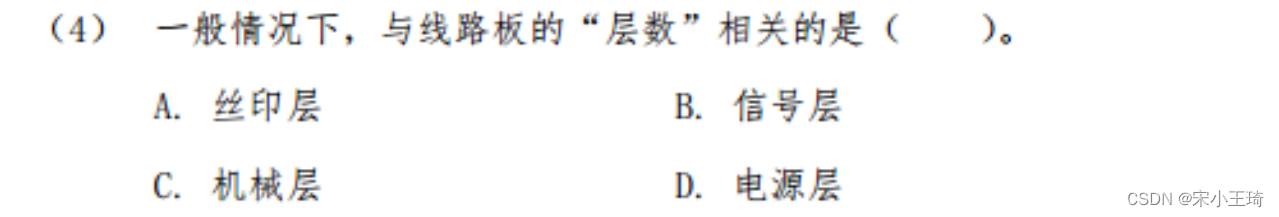

这里的层数指的是实际承载电流信号的板层
BD

PS：这种直接设个100带进去试试就能出答案

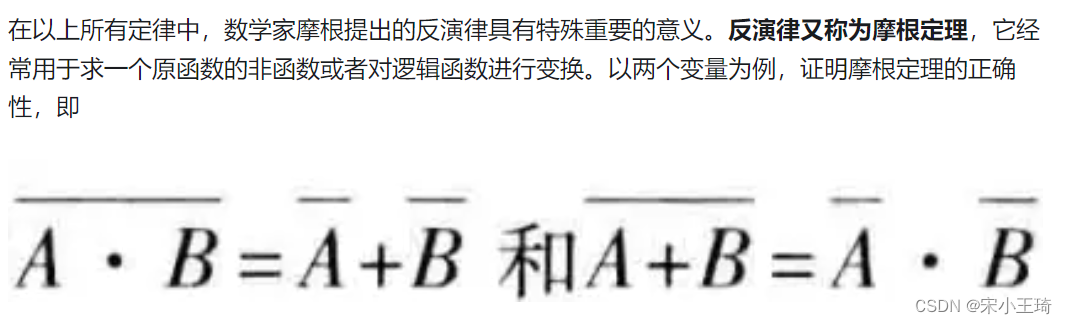

B

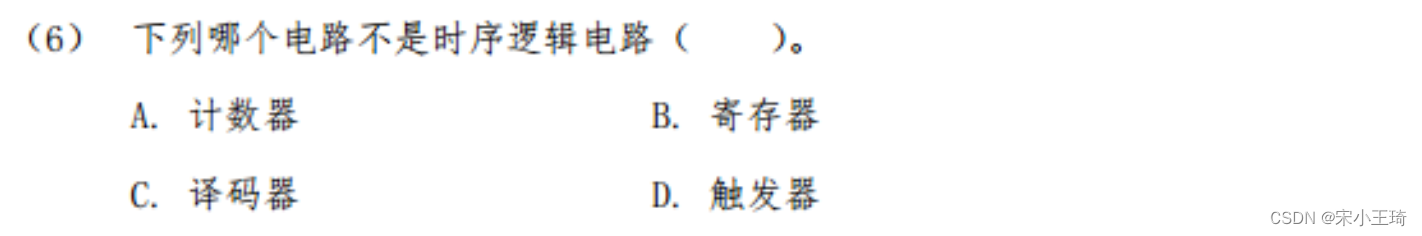

计数器、寄存器、触发器都是时序逻辑电路
C

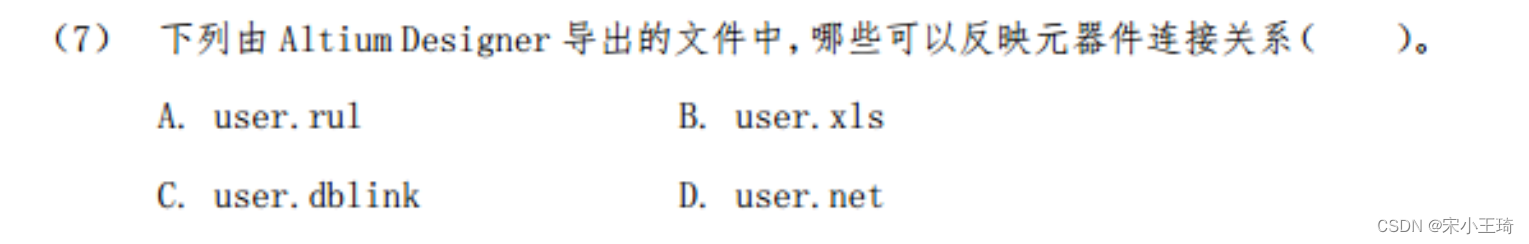

.rul：规则文件
.xls：啥都有可能，可能是bom
.dblink：没这玩意，dblib倒是有
.net：网表，有连接信息
D

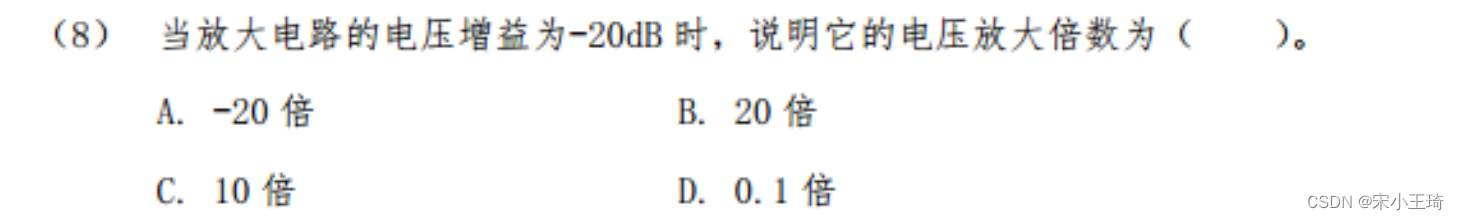

20logA = -20dB，A= 0.1
D

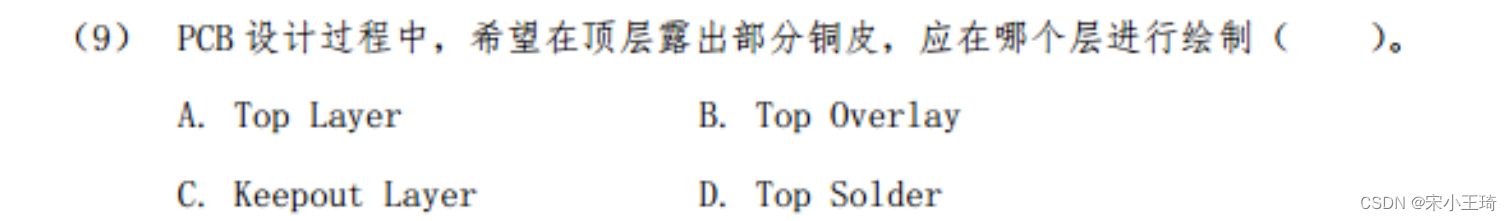

露出铜皮：开窗，即在Soldermask（阻焊层）操作
D

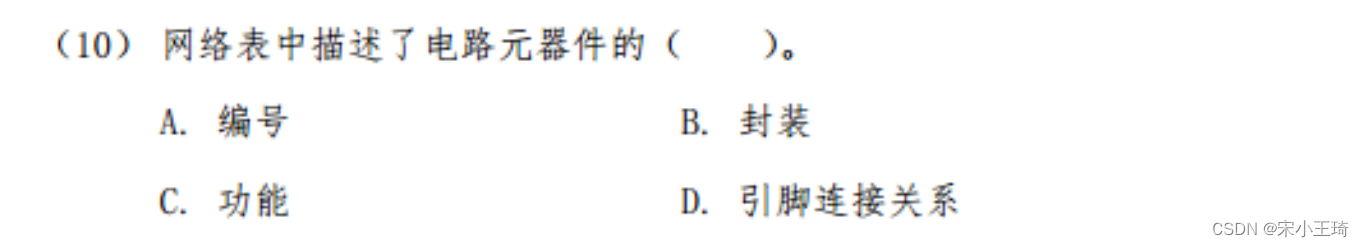

在电路设计中，网表（netlist）是用于描述电路元件相互之间连接关系的
D
