本文探讨了电容并联的计算，比较了线性稳压器和DCDC变换器的性能差异，涉及成本、纹波、效率和电路安全。同时讨论了逻辑电路的竞争冒险现象以及通信接口的逻辑电平和传输特性。

摘要由CSDN通过智能技术生成

# 欢迎使用Markdown编辑器

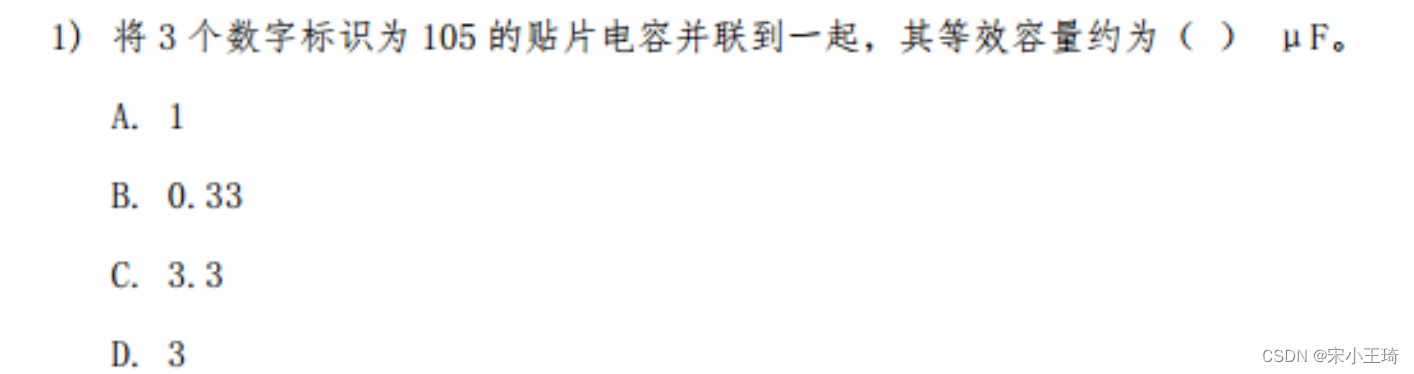

电容并联容值相加
105：10*10^5pF
所以这个题应该是1uFx3=3uF
D
在这里插入图片描述

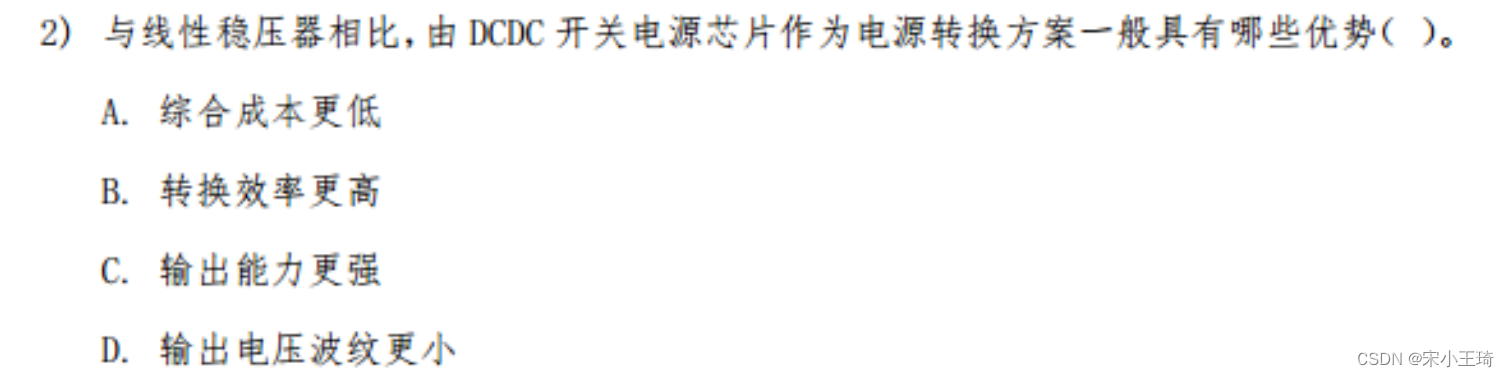

线性稳压器的纹波更小
DCDC变换器的效率更高，输出能力更强
由于DCDC变换器的器件数量更多，所以综合成本要高于线性稳压器
BC

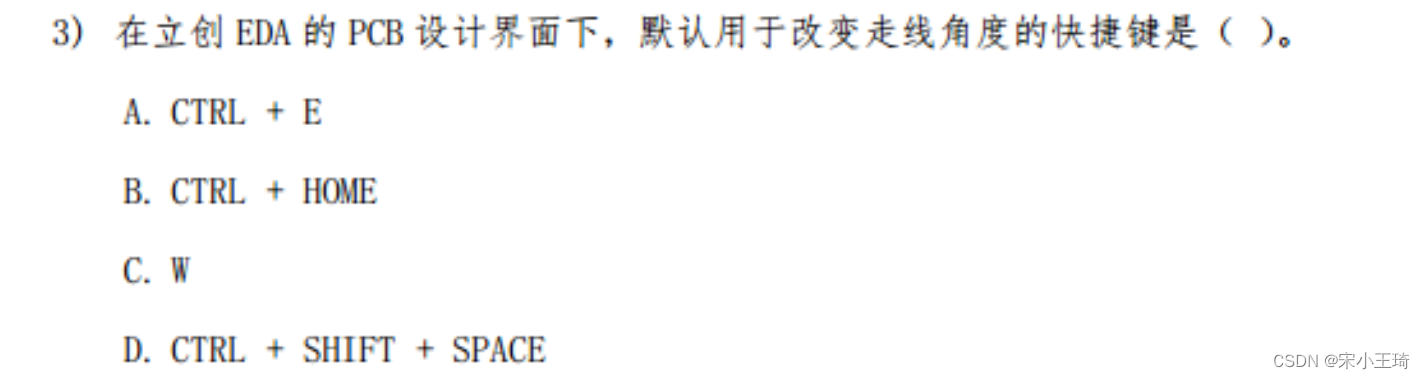

进入快捷键菜单能看到
D

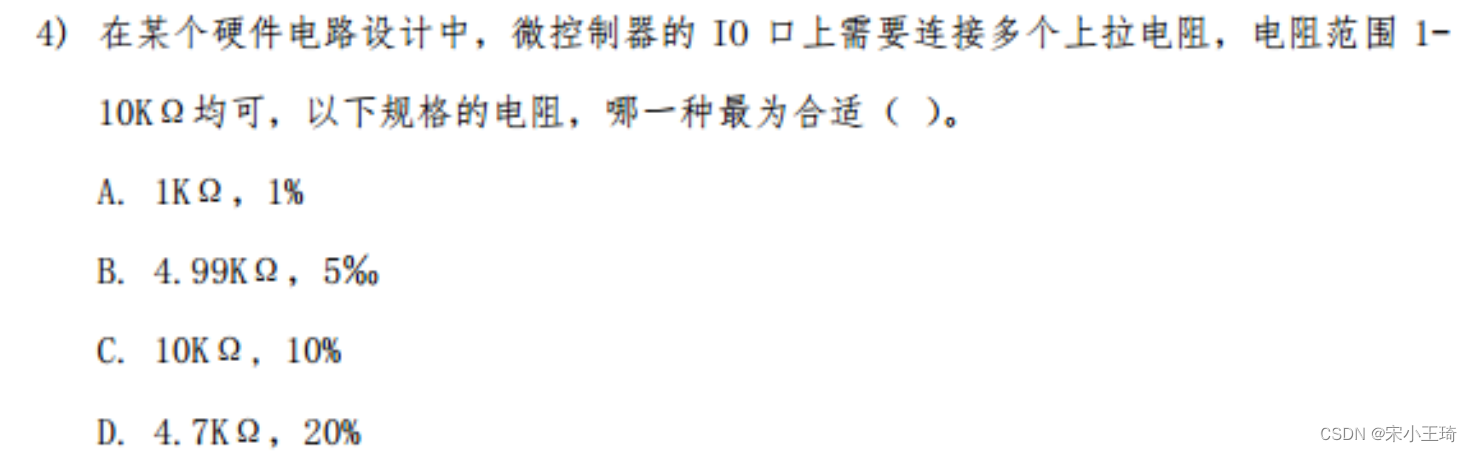

这个题暂时没有想到答案，这个我感觉应该要基于整体的电路来吧，看看MCU那边能承受的灌电流最大能到多少而不至于损坏MCU
按照成本最低最便宜的来，D
在这里插入图片描述

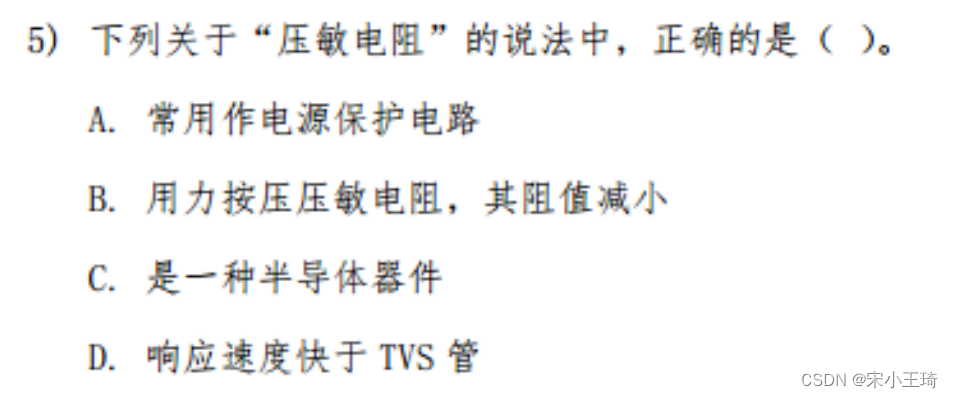

压敏电阻的压指的是电压，是一种具有瞬态电压抑制功能的元件。其常用于保护电路，吸收很大的浪涌能量。其速度比TVS慢一点，是半导体
AC

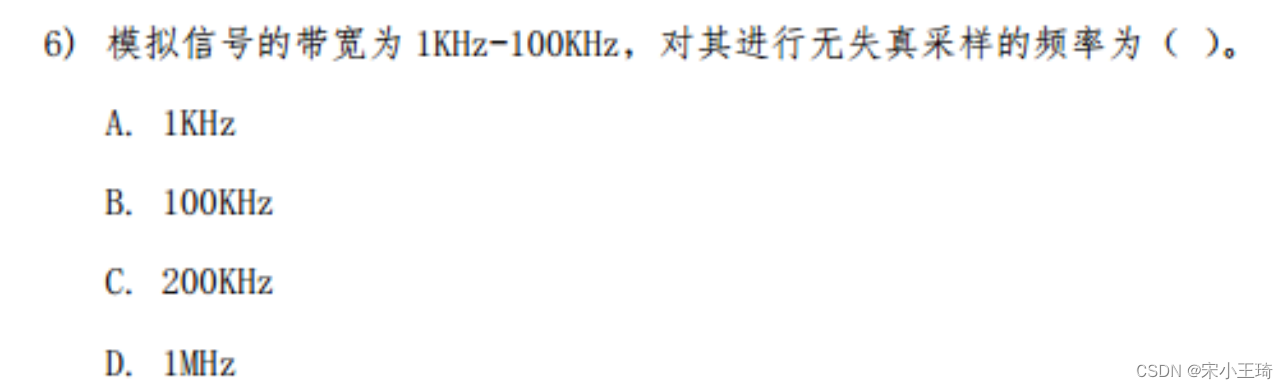

香农定理
C

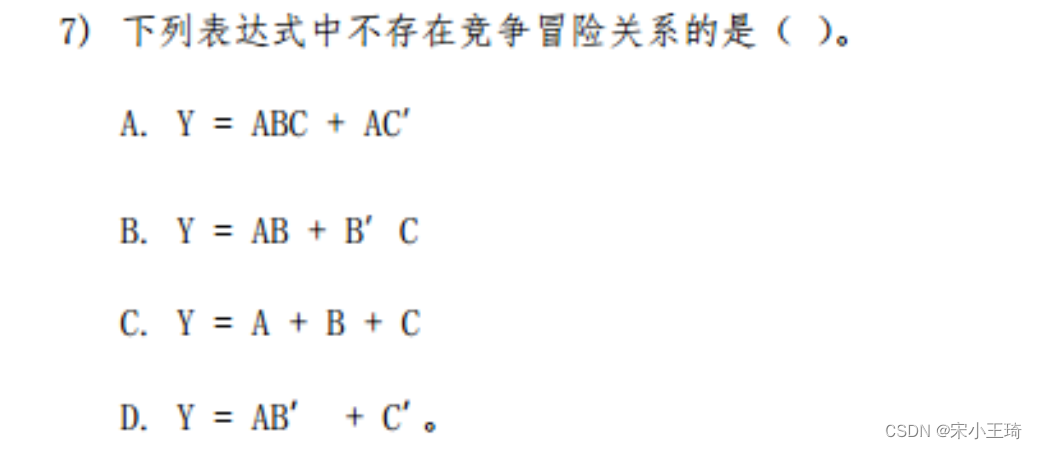

简单判断：
对于输出端的逻辑函数在一定条件下能化简成：
Y=A+A’ ，存在 “0” 型竞争；
Y=AA’ ，存在 “1” 型竞争；
的情况下，则判定一定有竞争冒险现象。
A：当A=B=1时，原式变为Y=C+C‘，存在竞争冒险，后同，略
CD
在这里插入图片描述
这是个反向比例运放，不要被C2迷惑了
B

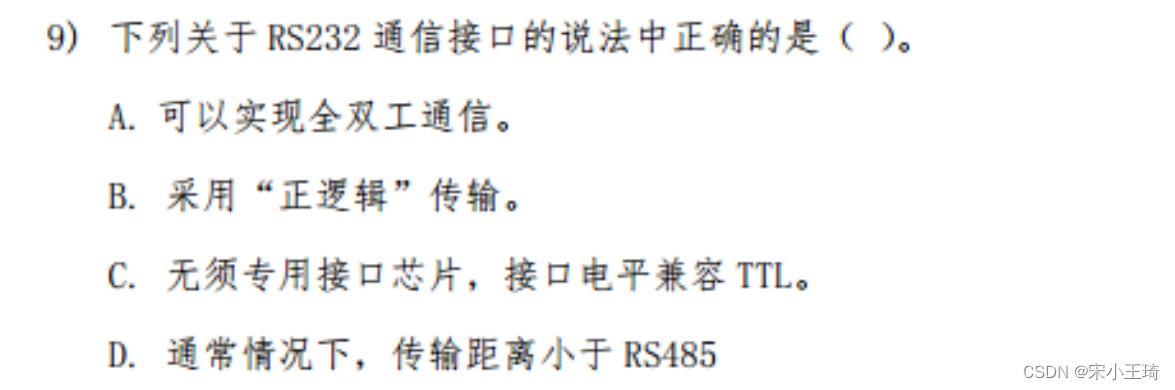

232,422都是全双工，485是半双工
正逻辑：用高电平表示逻辑1，低电平表示逻辑0
232：在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V
所以这个是负逻辑
接口电平可不支持TTL，需要MAX3232或者ST3232
传输距离确实小于485
A

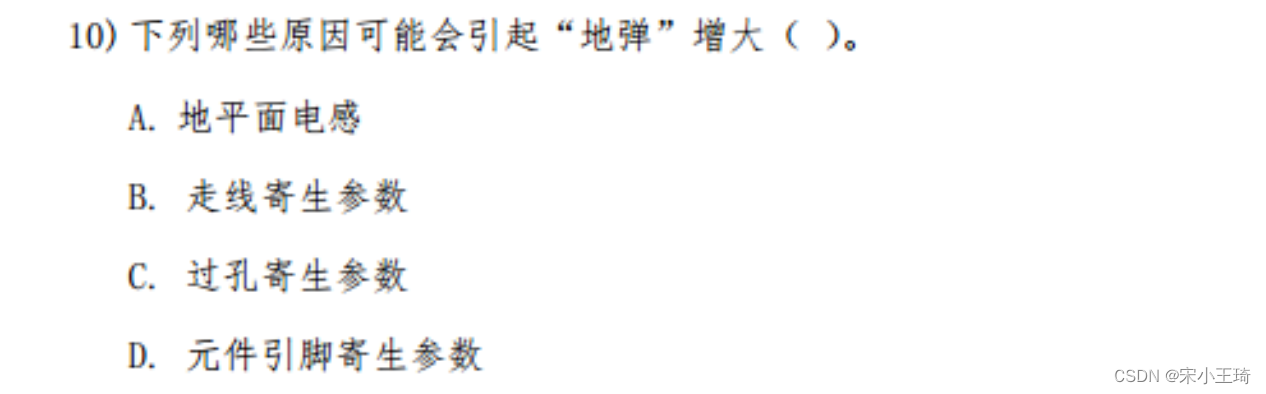

在这里插入图片描述
信号沿着传输线传播，同时会有电流沿着返回路径返回，形成一个电流回路。返回路径是有阻抗的，返回电流经过这一阻抗，会产生压降，这一压降称之为地弹。
ABCD
