动态聚类法

动态聚类法

两种常用算法：

• K-均值算法(K-means算法)
• 迭代自组织的数据分析算法(ISODATA, iterative self-organizing data analysis techniques algorithm)

---



一、K—均值算法(K-means)

1.1 条件及约定

• 设待分类的模式特征矢量集为 { x1,x2,…,xN }；
• 类的数目K是事先取定的。

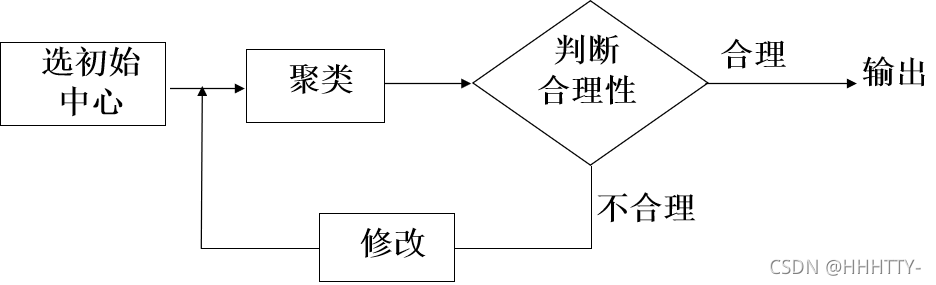

1.2 基本思想：

• 首先任意选取K个聚类中心
• 按最小距离原则将各模式分配到K类的某一类；
• 不断计算聚类中心和调整各模式的类别
• 最终使各模式到其判属类别中心的距离平方之和最小。

1.3 基于使聚类准则函数最小化

准则函数

• 聚类集中每一样本点到该类中心的距离平方和。

对于第 j 个聚类集，准则函数定义为

• Sj：第j个聚类集（域），
• 聚类中心为Zj；
• Nj：第j个聚类集Sj中所包含的样本个数。



对所有K个模式类有：




聚类准则

K-均值算法的聚类准则：

• 聚类中心的选择应使准则函数J极小
  • 即使Jj的值极小。


对于某一个聚类 j：

即 ：

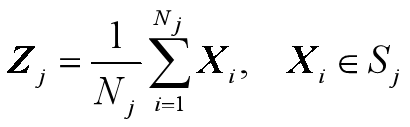

可解得 ：

---

1.4 算法步骤

(1) 任选K个模式特征矢量作为初始聚类中心：

• z1(1) ,z2(1) ,…zK(1)。
• 括号内的序号表示迭代次数

(2) 将待分类的模式特征矢量集{x}中的模式

• 逐个按最小距离原则分划给K类中的某一类。
• 如果 D j ( k ) = min ⁡ { ∥ x − Z i ( k ) ∥ } , i = 1 , 2 , … , K \mathrm{D}_{j}(k)=\min \left\{\left\|x-\mathrm{Z}_{i}(k)\right\|\right\}, \quad i=1,2, \ldots, K Dj​(k)=min{∥x−Zi​(k)∥},i=1,2,…,K
  则判 $x\in S_j(k)$

(3) 计算重新分类后的各聚类中心 $z_j(k+1)$

• 即 求各聚类域中所包含样本的均值向量：

• 以均值向量作新的聚类中心，
  • 可得新的准则函数：


(4) 如果$z_j(k+1)=z_j(k)(j=1,2,\dots K)$,则结束；

• 否则，k=k+1, 转(2)

---



1.5 讨 论

• “动态”聚类法?

  • 聚类过程中，
    聚类中心位置或个数发生变化。


• 算法讨论
  结果受到：
  1. 所选聚类中心的个数和其初始位置
  2. 以及模式样本的几何性质及读入次序等的影响

  实际应用中需要试探不同的K值和选择不同的聚类中心起始值。

---



1.6 例题

例2.3：已知20个模式样本如下，试用K-均值算法分类。

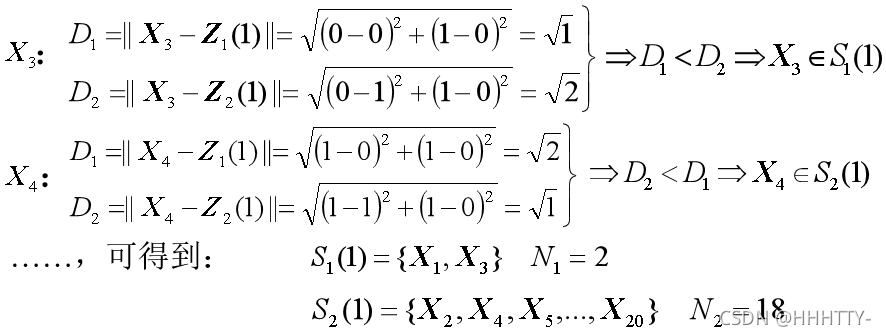

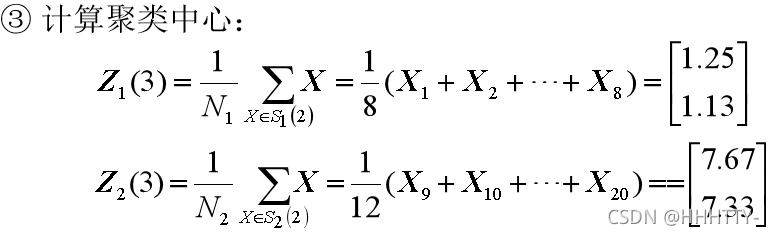

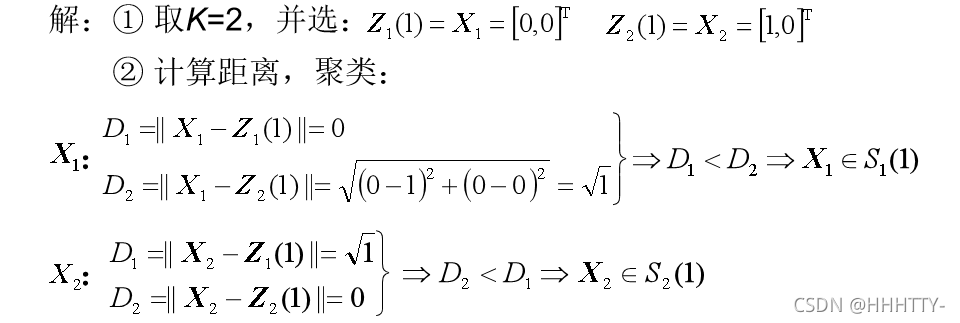

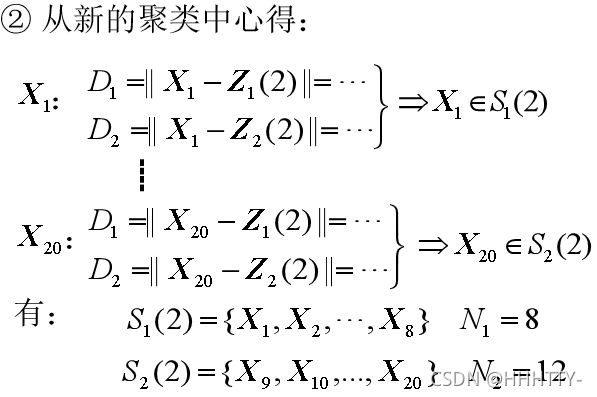

解：

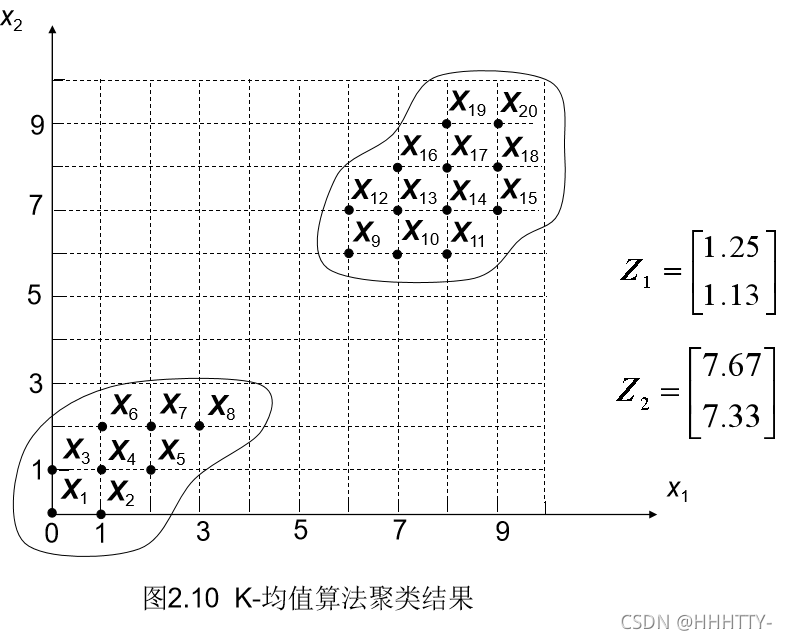

结果图示：



---

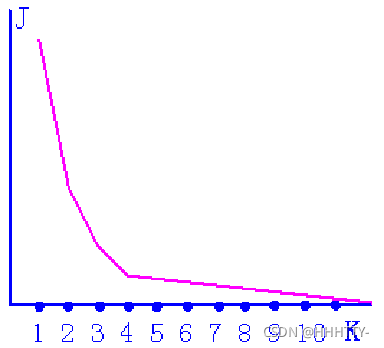

1.7 类别数目未知情况下如何使用？

• 在类别数未知情况下使用K—均值算法时：
  • 可以假设类别数是逐步增加的。
  • 显然准则函数是随K的增加而单调地减少的。



• 如果样本集的合理聚类数为K类
  • 当类别数从1增加到K时准则函数迅速减小
  • 当类别数超过K时，准则函数虽然继续减少但会呈现平缓趋势。

1.8 如何避免初始聚类中心的影响？

• 多次运行K均值算法

  例如50~1000次，每次随机选取不同的初始聚类中心。

• 聚类结束后计算准则函数值。

• 选取准则函数值最小的聚类结果为最后的结果。

• 该方法一般适用于聚类数目小于10的情况。



---




二、ISODATA算法

2.1 ISODATA算法的提出

(iterative self-organizing data analysis techniques algorithm,ISODATA)

• K—均值算法比较简单，但它的自我调整能力也比较差。
  • 这主要表现在类别数不能改变
  • 受代表点初始选择的影响也比较大。

ISODATA算法的功能与K—均值算法相比，在下列几方面有改进：

1. 可以改变类别数目。
   通过类别的合并与分裂来实现。

2. 合并
   · 主要发生在某一类内样本个数太少的情况
   · 或两类聚类中心之间距离太小的情况。
   · 为此设有最小类内样本数限制，以及类间中心距离参数。

3. 分裂
   · 主要发生在某一类别的某分量出现类内方差过大的现象
   · 因而宜分裂成两个类别，以维持合理的类内方差。
   · 给出一个对类内分量方差的限制参数，用以决定是否需要将某一类分裂成两类。

4. 由于算法有自我调整的能力
   · 因而需要设置若干个控制用参数。
   · 如：
   聚类数期望值K
   每次迭代允许合并的最大聚类对数L
   允许迭代次数I

---



2.2 ISODATA算法

2.2.1基本步骤和思路

• （1） 选择初始控制参数。
  可选不同的指标，也可在迭代过程中人为修改，
  以将N个模式样本按指标分配到各个聚类中心中去。

• （2） 计算各类中诸样本的距离指标函数。

• （3）~（5）按给定的要求，将前一次获得的聚类集进行分裂和合并处理
  【（4）为分裂处理，（5）为合并处理 】
  从而获得新的聚类中心。

• （6） 重新进行迭代运算
  计算各项指标
  判断聚类结果是否符合要求，如不符合，返回(2)。
  经过多次迭代后，若结果收敛，则运算结束。
