单片机89C51最小系统讲解

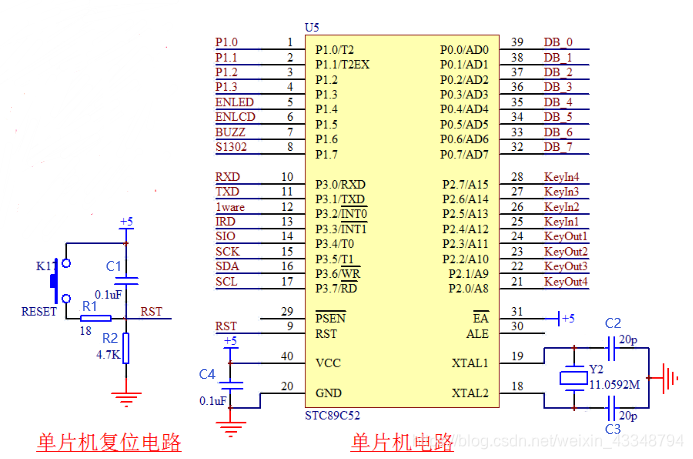

单片机最小系统包括单片机，电源电路，晶振电路和复位电路。

电源电路：目前主流单片机的电源分为5V和3.3V这两个标准，STC89C51需要5V的供电系统。

晶振电路：晶振为11.0592MHz（可以准确得到波特率9600和115200），为单片机系统提供基准时钟信号，电容（C2、C3）的作用是帮助无源晶振起振，并维持振荡信号的稳定。

复位电路：为了防止程序跑飞，当芯片工作异常时，可以按下复位键重新启动。

复位电路分为高电平复位和低电平复位，89C51是高电平复位。

在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位。

上电复位：当上电时，对电容C1充电，电容对电路来说相当于一根导线，全部电压都加在电阻R2，此时RST的电压为5V，电容充电越充越满，电流会越来越小，电容充满后，线路上不再有电流，RST为0V。

按键复位：按下按键之前RST为0V，当按下按键后电路导通，电容放电，RST处于高电平复位状态；当松开按键后和上电复位原理相同。

R1的作用：按下按键的瞬间，电容两端的 5 V 电压（注意不是电源的 5 V 和 GND 之间）会被直接接通，此刻会有一个瞬间的大电流冲击，会在局部范围内产生电磁干扰，为了抑制这个大电流所引起的干扰，这里在电容放电回路中串入一个18Ω的电阻R1来限流。

注意：P0开漏输出，必须加上拉电阻。

上/下电阻：将电路的电压在任何时候都保持在确定的状态下，这就是上拉电阻和下拉电阻的作用。

上拉电阻是将一个未知的电平拉高到稳定的高电平状态。

下拉电阻是将一个未知的电平拉低到稳定的低电平状态。
