一、功能
1、设计题目:数字电子时钟
2、功能实现:

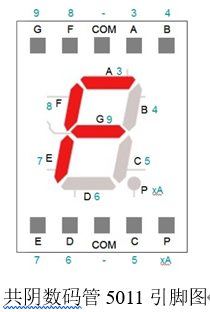

(1)用数码管显示小时、分、秒
(2)以24小时为一个周期
(3)具有校时的功能,可以分别对时及分进行单独校时,使其校正到标准时间
二、系统设计
1、设计思路

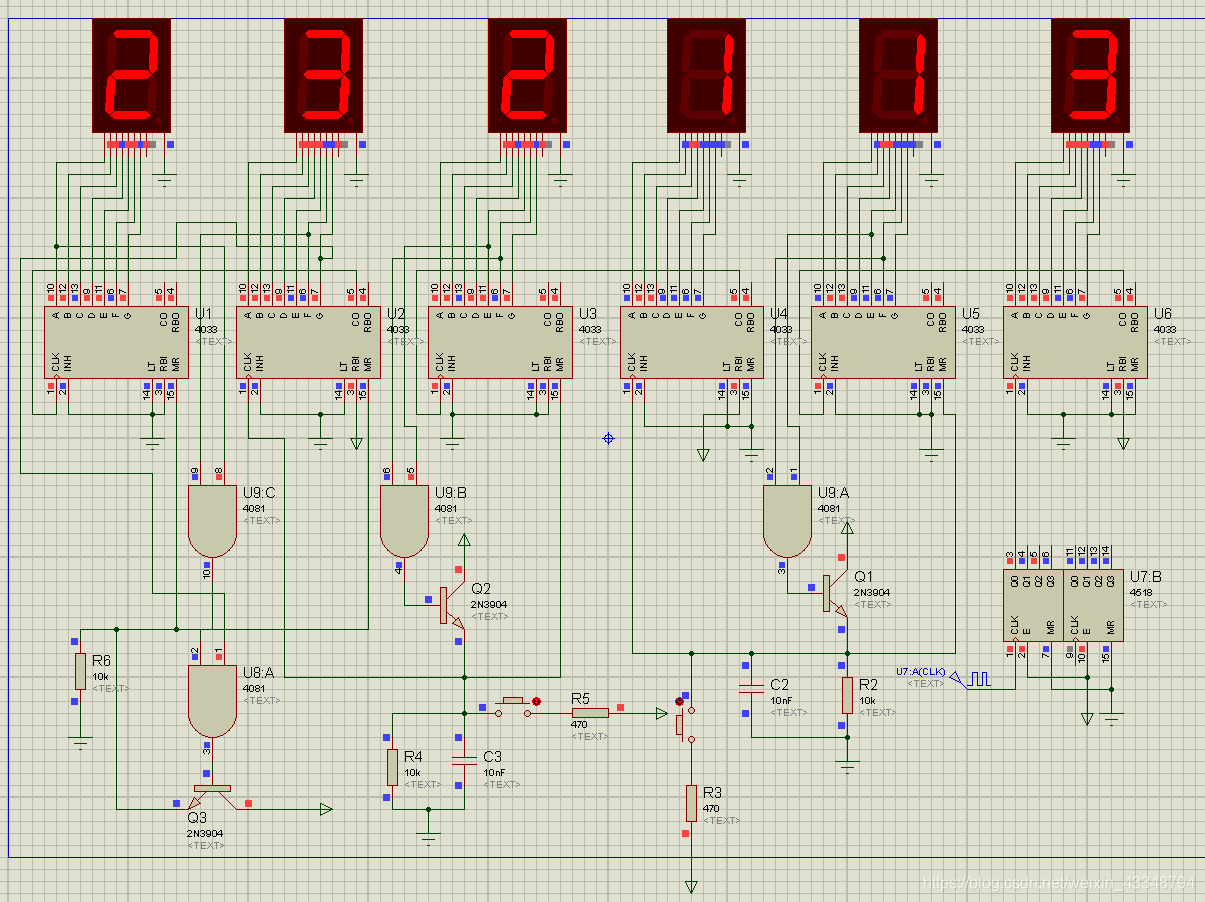

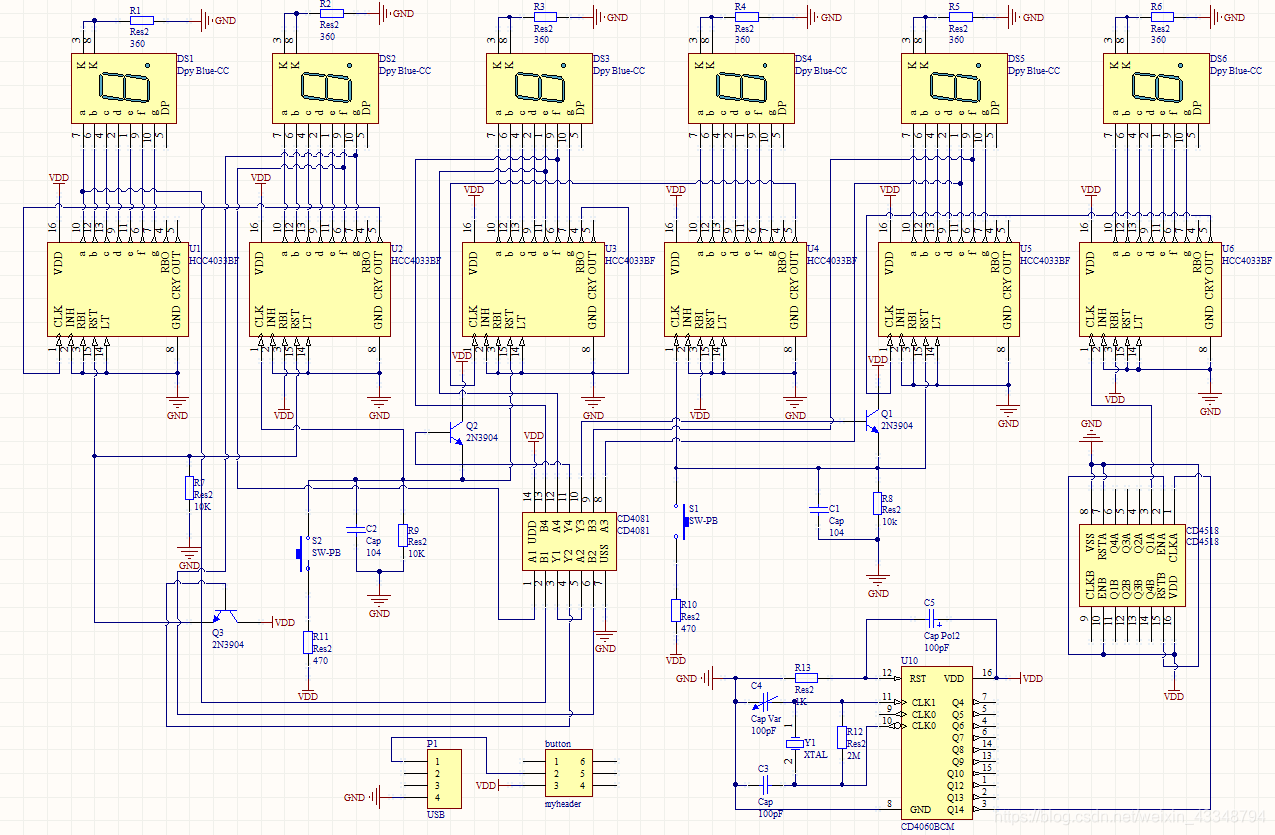

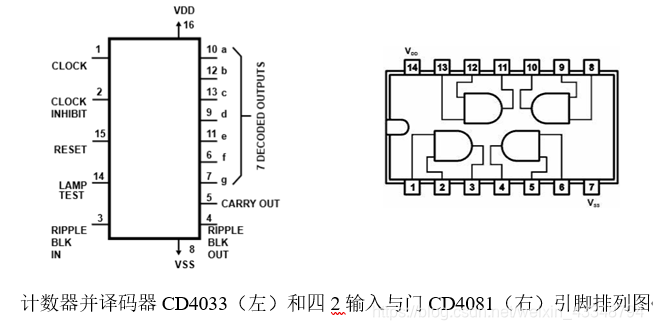

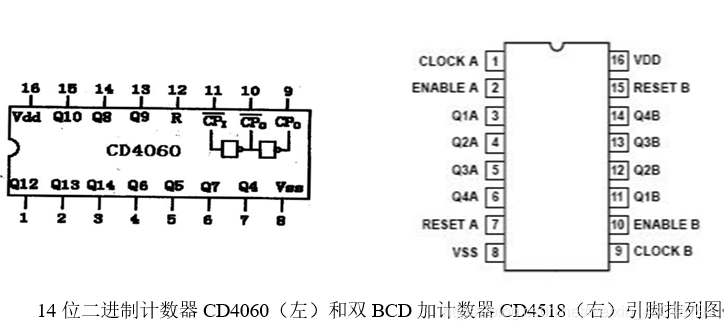

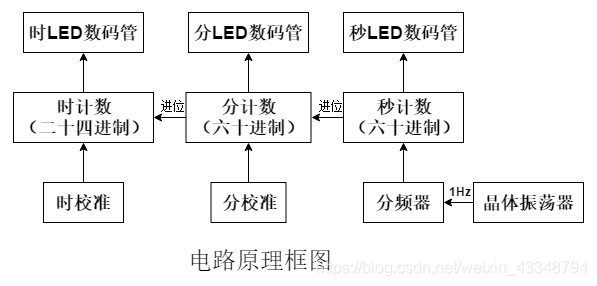

数字时钟由振荡器、分频器、计数器、译码显示器、校时电路等组成。工作原理为石英晶体振荡器产生的32768Hz时标信号被送到15级分频器,分频电路将时标信号分成1Hz的方波信号,即“秒”信号。“秒”信号送入计数器进行计数,并将累计的结果以“时”“分”“秒”的数字显示出来。秒的显示由两级计数器和译码器组成的60进制计数器电路来实现,“分”的计数与译码显示电路与“秒”电路相同;“时”的计数是由两级计数器和译码显示器主城24进制来实现,所有的计时结果由6位数码管来显示。
2、石英晶体振荡器

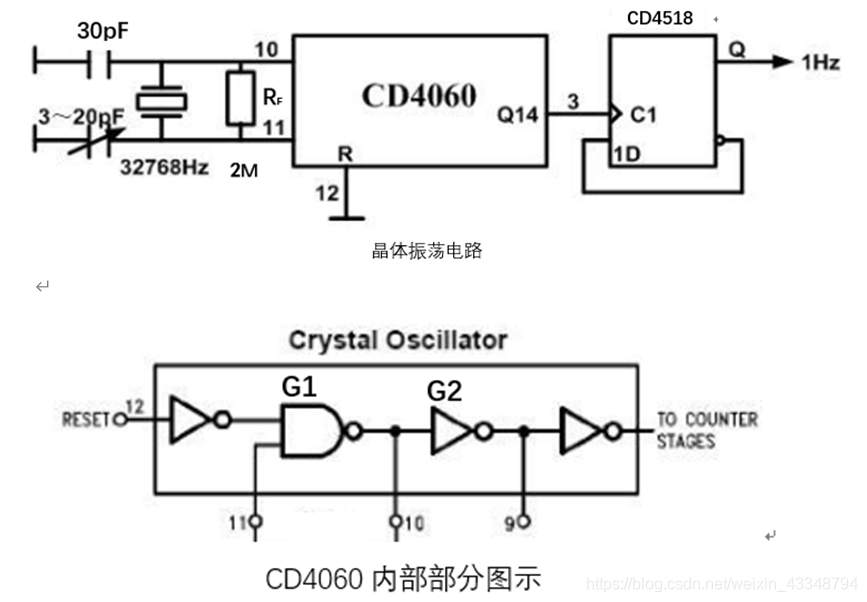

振荡器是数字时钟的核心,用它产生的标准频率信号,再由分频器分成“秒”时间脉冲,振荡器频率振荡频率的精度基本上决定了时钟的精确度。振荡电路的原理图如图所示,它是由振荡频率32768Hz的石英晶体、微调电容与集成反相器等元件组成。
图中门G1、门G2是反相器,门G1用于振荡,门G2用于缓冲整流,反馈电阻RF的作用是为反相器提供偏置,
