镜像电流源

---

一、经典双极型晶体管镜像电流源

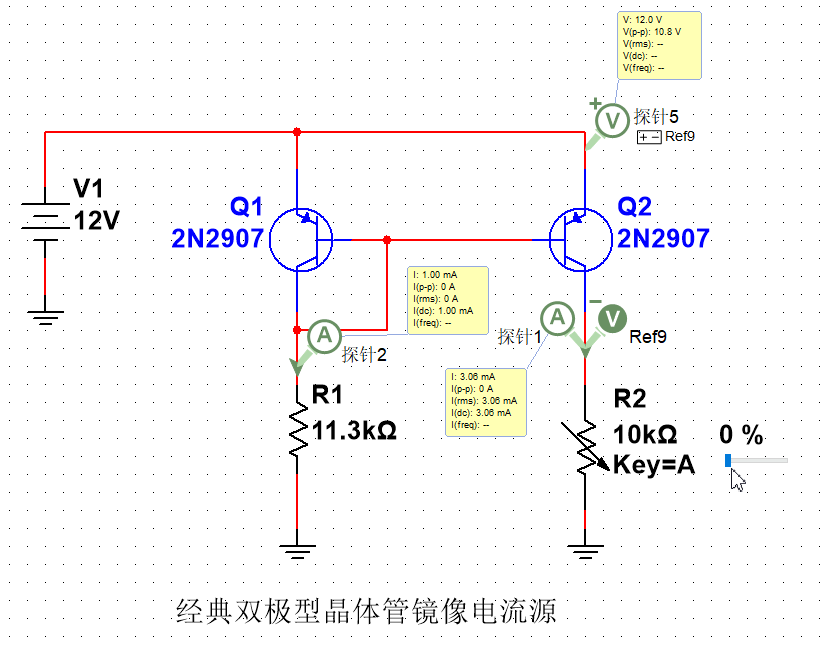

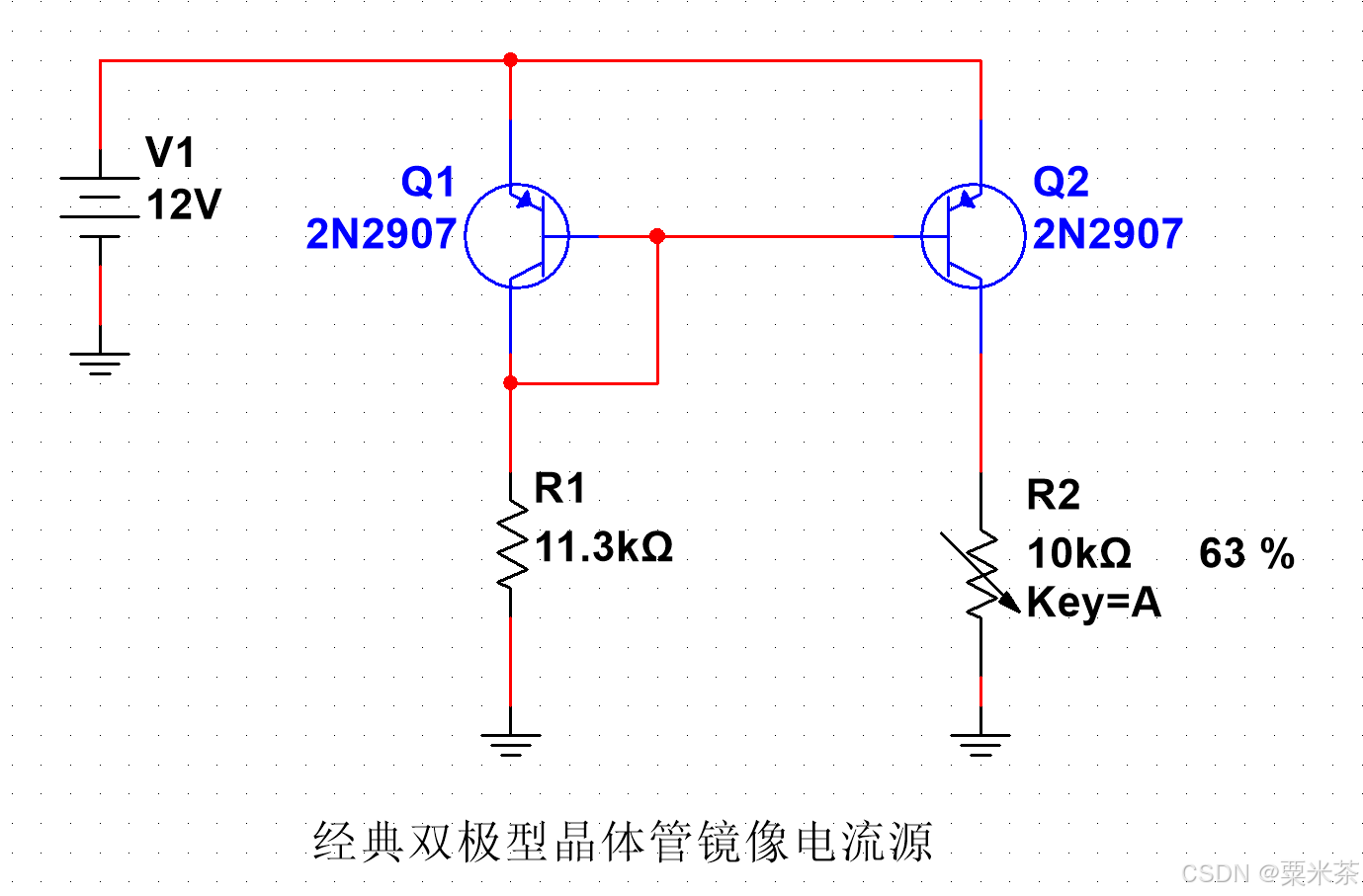

经典双极型镜像电流源是通过匹配三极管（Q1和Q2的参数相同）的Vbe实现电流复制，将Q1的电流Ic1复制到Q2的负载电流上，实现Ic1=Iout。

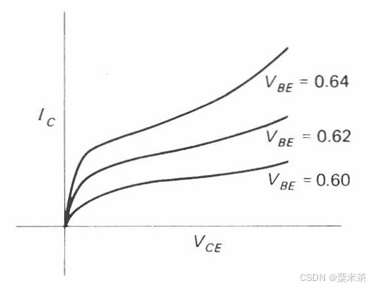

理想电流源是无论负载电阻如何变化，电流源都能保持输出电流不变。调节上图电路图负载R2会发现输出电流会因为负载变化而变化，Rc变大→Uc变大→Vce变小→Ic变小。这是Early效应导致的，Early效应（基区宽度调制效应）是指三极管工作在放大区时，基极电流保持不变，集电极电流Ic和Vbe会随集电极-发射极电压Vce的变化而发生微小变化。

二、改进型的镜像电流源

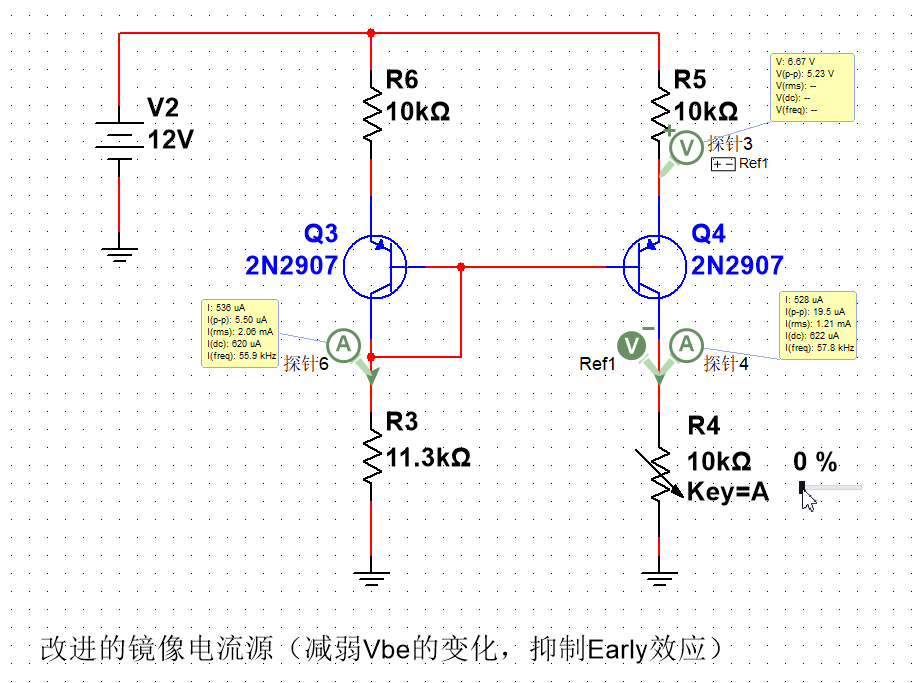

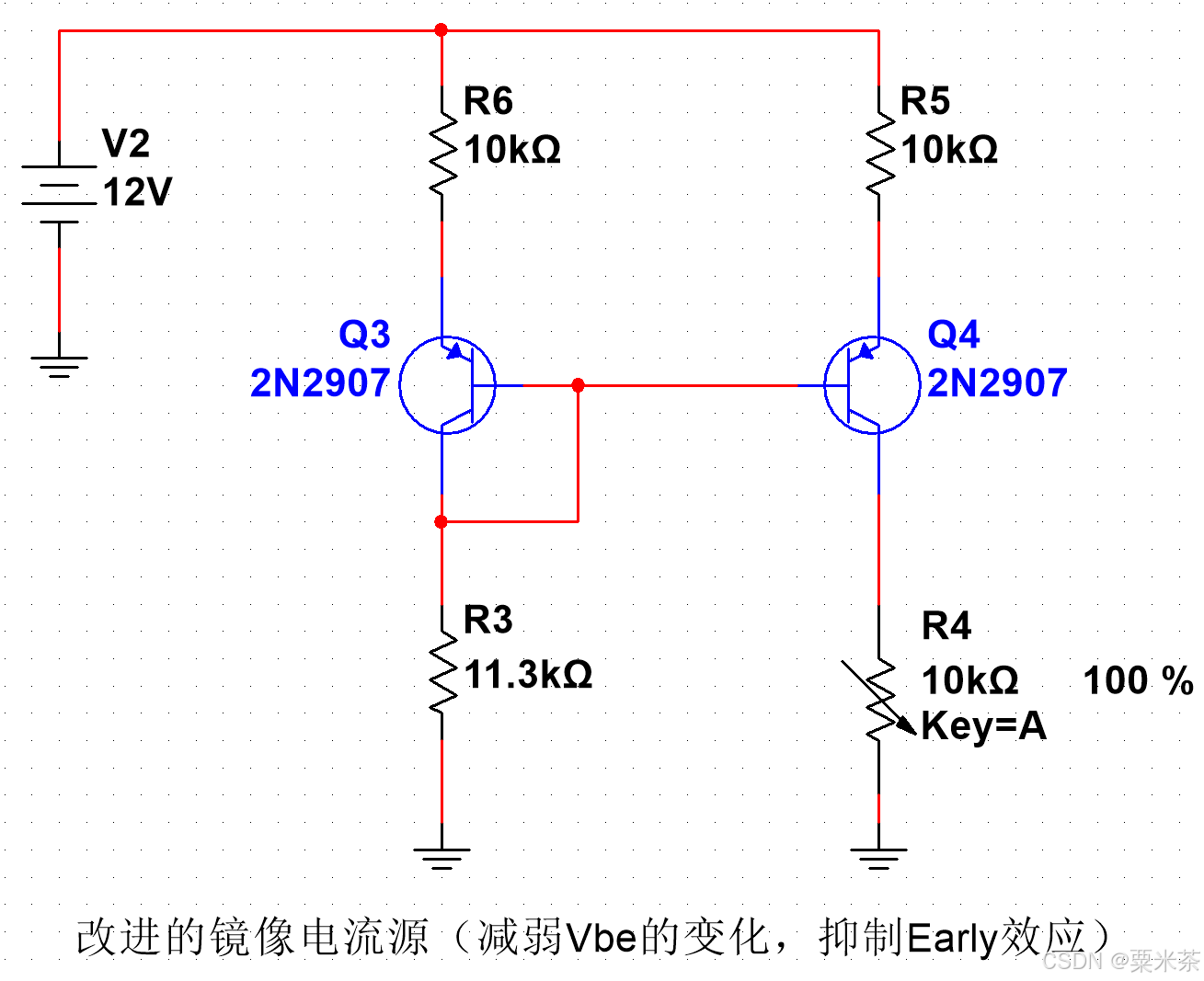

为了抑制Early效应，可以增加发射极电阻，降低Vbe的变化影响。具体电路图如下图所示

三、Wilson镜像源

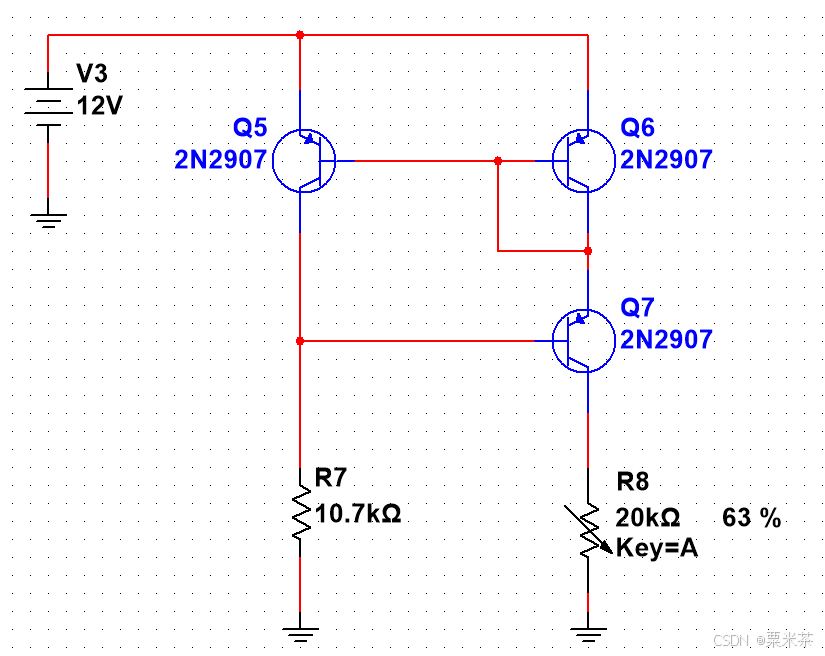

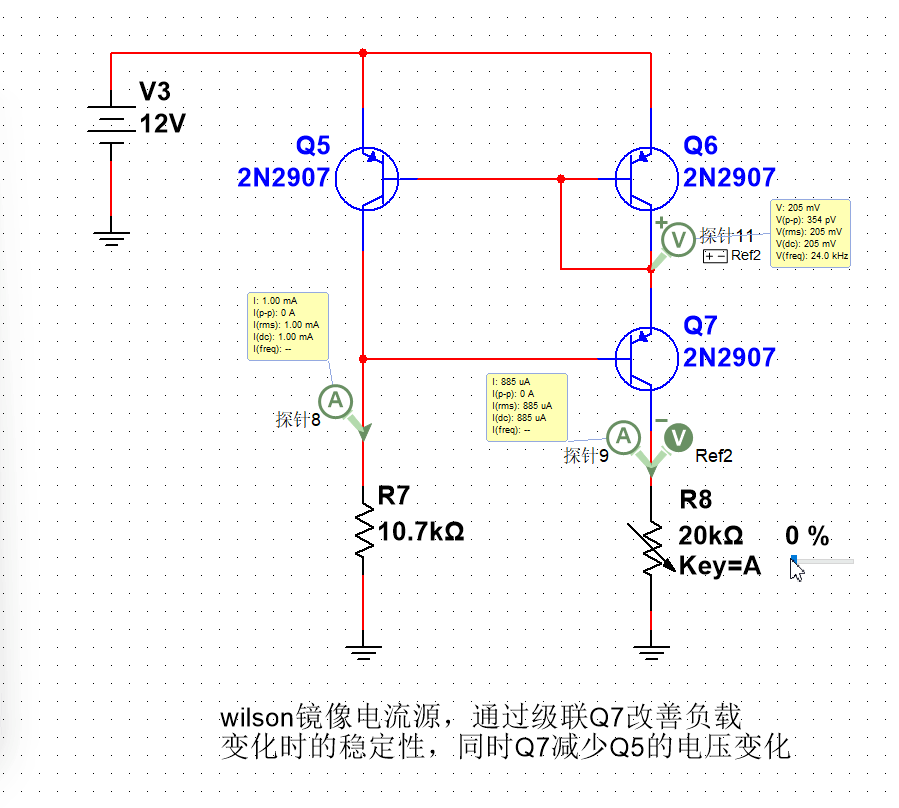

另外，可通过增加三极管，使得Q1与Q2具有固定的集电极-发射极压降（Q1的集电极-发射极压降=2Vbe，Q2集电极-发射极压降=Vbe），克服Early效应，该电路即为Wilson镜像源。

在Q7处于放大区的情况下，负载变化对电流影响并不大。

四、具有多个输出的镜像电流源
