今天装上origin 2019b之后体验了一把，正好出于需要，使用了其自带的图片提取数据功能，简单和小伙伴分享一下这个工具—Digitizer。小编之前分享过关于数据提取的软件get data，相比较而言origin自带的在操作上更加的人性化，提取出来的数据准确度较高。origin数据提取工具在之前2015版本之前需要单独下载的，之后的版本就不要再去安装了。小编也是初次使用，如有错误欢迎指出，交流学习！

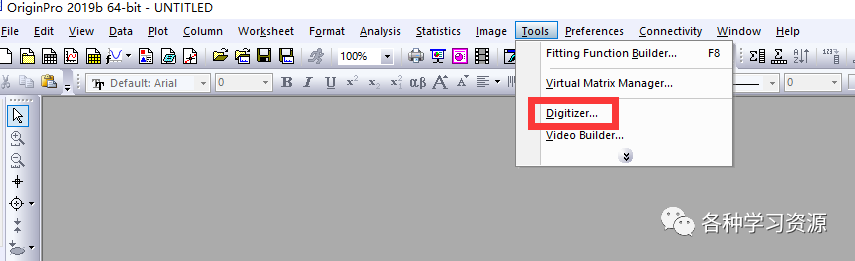

1.点击tools，选择Digitizer

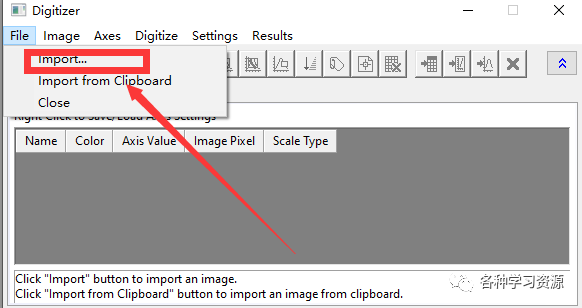

2.导入图片
3.打开图片后设置坐标轴
将四个坐标轴分别移动到图中数据坐标轴的X下限，x上限。y下限，y上限，并且根据坐标的显示输入起始和终止的数值，选择坐标类型为线性或者log10
4.标定图中的点
左边显示标定的点位置，右边显示点的数据，查看是否正确，如果不正确则进行调整，通过双击进行选择。
5.开始提取数据

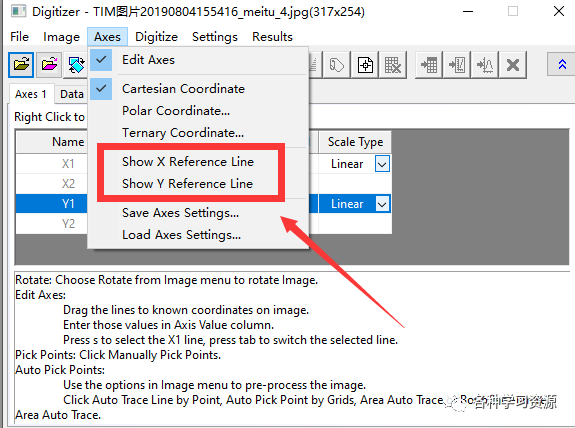

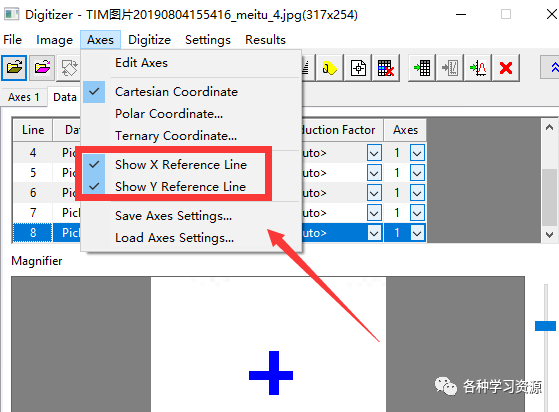

提取数据前需要先将X、Y的标定线关闭。把勾选取消即可。

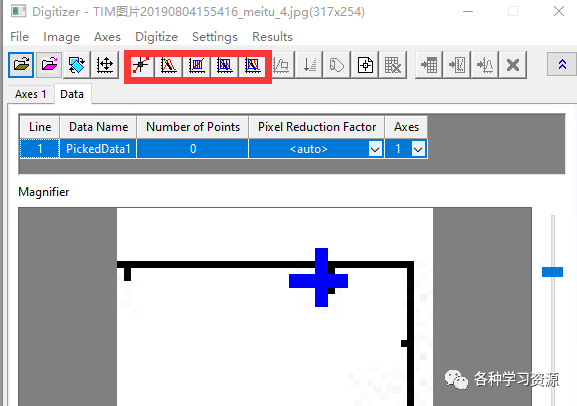

红框中依次为点、点追踪、网格、面追踪等。不同工具根据其特性获得数据后的存储也是不同的。这个主要根据个人对数据的要求来选择。

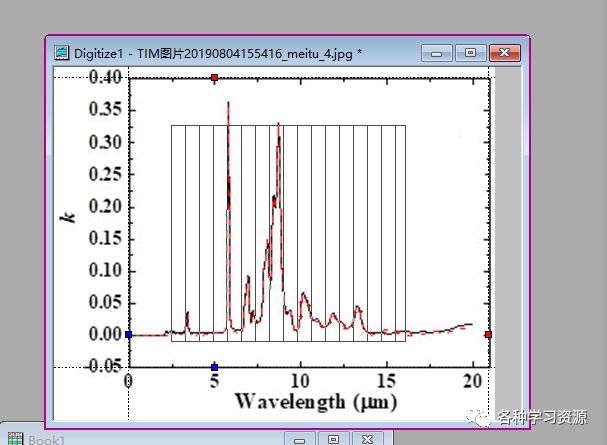

建议先使用网格进行提取，然后对无法捕捉到的点用点取法获得，使得图中获取数据的点均匀且准确。

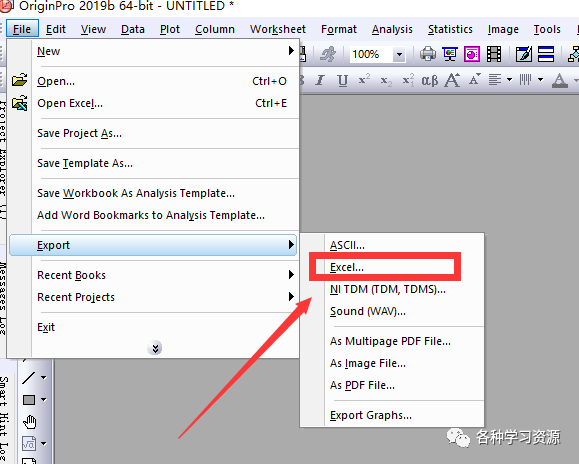

最后将获得数据导出成Excel格式即可
数据提取完毕后，需要在Excel内对数据进行整理。
更加详细的操作请看：带视频教程
