1. 限流:
-
作用:电阻用于限制电路中的电流,防止电流过大损坏元器件。
-

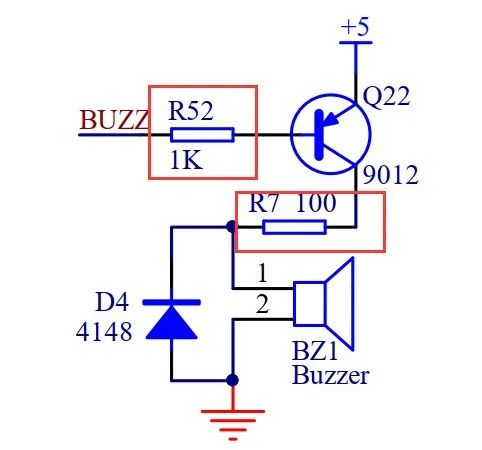

如图所示,三极管的基极电阻和蜂鸣器的串联电阻都起到了限流的作用。
2. 上下拉电阻
-
作用:上下拉电阻用于确保电路在未连接或高阻状态时稳定在预期的逻辑电平。
-

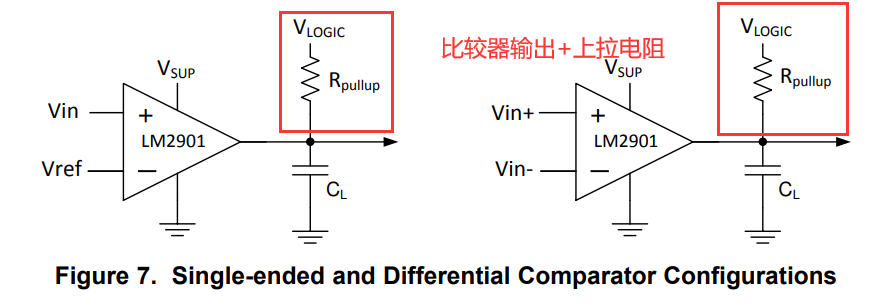

在一些开漏OD门或开集OC门输出的应用中,需要加上拉电阻。例如,一些比较器的输出是开漏输出,这种情况下需要加上拉电阻。
-

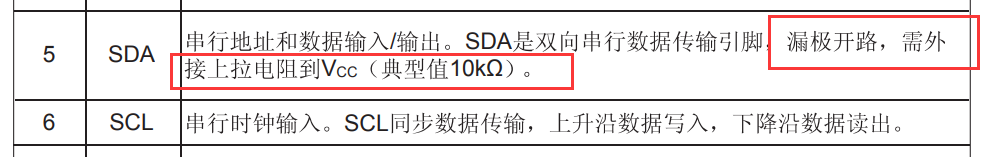

IIC的输出也是开漏输出,此种情况也需要加上拉电阻。
-
一些信号线上添加上拉或下拉电阻可以增强信号的抗干扰能力。尽管大多数单片机内部集成了上拉或下拉电阻,但这些内置电阻通常较大(约50kΩ或更大),属于弱上拉或弱下拉。为了更好地抗干扰,建议外部再加一个4.7kΩ或10kΩ的上拉或下拉电阻。例如,下图中的串口通过增加上拉电阻来提高抗干扰能力(对于串口而言,低电平为起始位)。
