1 纹理映射定义

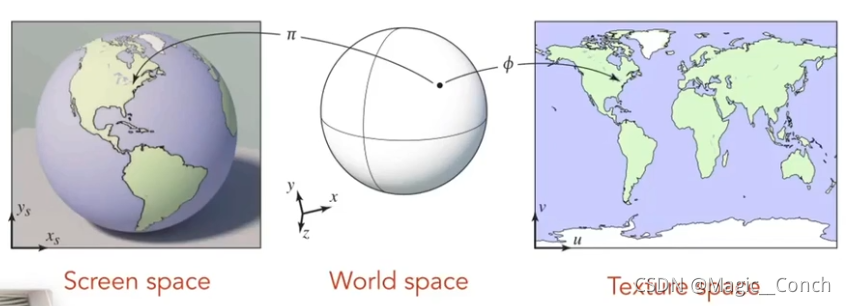

纹理映射（Texture Mapping），又称纹理贴图，是将纹理空间中的纹理像素映射到屏幕空间中的像素的过程。简单来说，就是把一幅图像贴到三维物体的表面上来增强真实感。

任意三角形的顶点都能找到顶点在纹理上哪个位置。

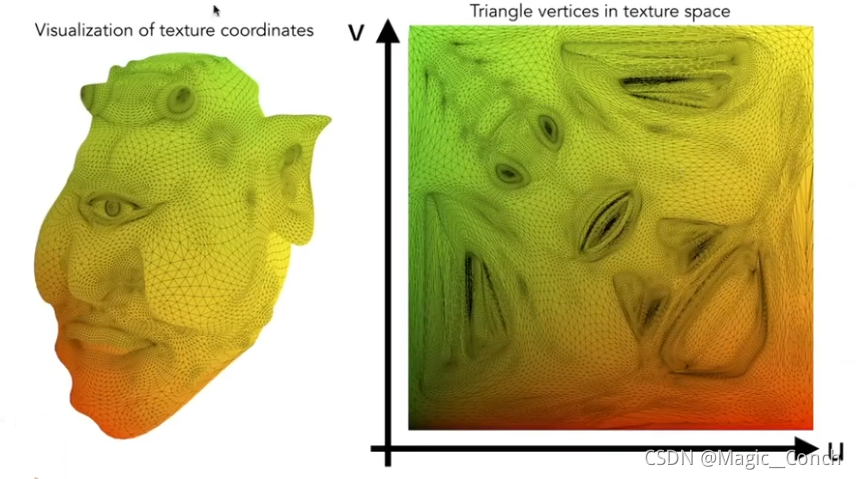

2 纹理的坐标系 —— UV坐标

U和V的范围都在0到1内。三角形的三个顶点，每个顶点都对应一个UV。

纹理能被多次使用。如果纹理重复上下左右可以无缝衔接，则称这个纹理是tiled textures。（有一种算法叫Wang tiling）

3 三角形的插值：重心坐标(Barycentric Coordinates)

3.1 插值的用处

如果对三角形的三个顶点都有特定的值，那么通过重心坐标的方法可以得到三角形内任何一点的这个值，并且这些值从一个顶点到另一个顶点是平滑过渡的。

对什么进行插值？
纹理坐标，颜色，法线向量…

3.2 重心坐标系

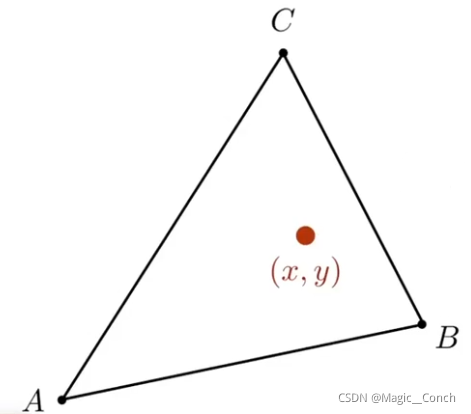

1. 重心坐标是定义在三角形上的。

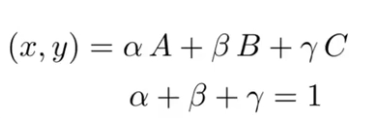

2. 在重心坐标系中，三角形平面的任何一个点(x,y)都可以表示成三角形三个顶点的线性组合（系数分别是$\alpha \beta \gamma$，且满足这三个系数相加和为1）。


3. 如果这个点在三角形内，则需要$\alpha \beta \gamma$都是非负的。

eg：
A点的重心坐标$(\alpha ,\beta ,\gamma )=(1,0,0)$且$(x,y)=\alpha A+\beta B+\gamma C=A$

3.3 获得三角形任意一点的重心坐标

可以通过面积比求重心坐标。$\alpha ,$
