LIN信号显隐性电平测试——踩坑

测试环境

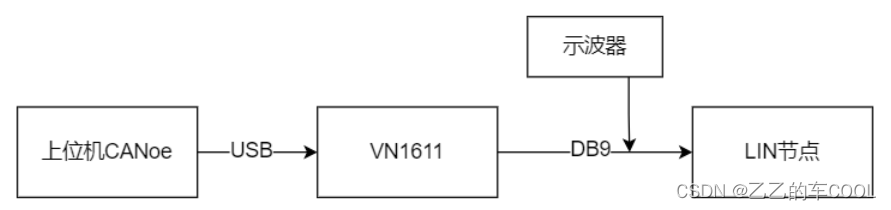

在LIN总线协议一致性测试中，针对物理层会进行显隐性状态下LIN信号电平测试来验证LIN显隐性状态下电平信号是否满足设计要求。主从节点的测试方法相同，在LIN节点级测试搭建桌面环境如下图，使用CANoe软件+VN1611+小电源+示波器(或picoscope)进行测试验证。DB9的接线众所周知采用PIN7接LIN，PIN3接地。

---

问题描述

存在一个LIN隐性电平问题，在测试低于12v电压case中被测DUT的电压值会出现偏差，隐性电平被拉高。

---

原因分析

接上VN1611接口卡后，由于接口卡一端通过USB线接到上位机，可能是其供电电压的影响，被测DUT的电压值会出现偏差，导致测出的隐性电平被拉高。并且主要存在于接口卡电压大于供电电压时的测试场景。

---

解决方案

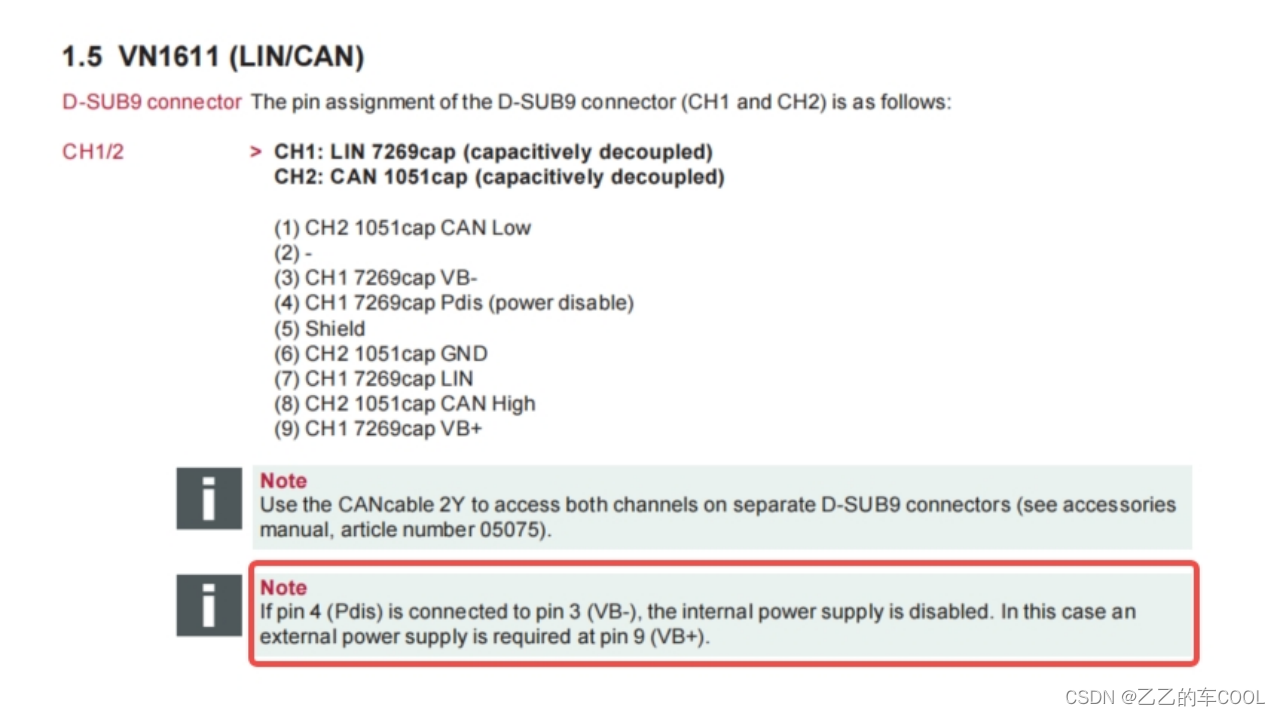

既然怀疑是VN1611接口卡带电导致的，查阅硬件资料如下图Note所描述：如果PIN4（Pdis，power disable）连接到PIN3 (VB-)，则内部电源关闭。在这种情况下，需要一个外部电源在PIN9 (VB+)。

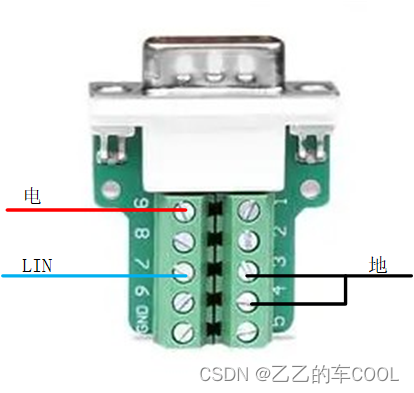

因此，原本PIN7接LIN，PIN3接地的方式确实没有屏蔽掉接口卡内部电源。所以DB9改接线如下图。但是当调节电压很低或很高的情况下，DUT还在工作，接口卡也不会停止工作。至此，LIN隐性电平被拉高的问题得以解决。

提示：VN1630接口卡同样适用此方法。
