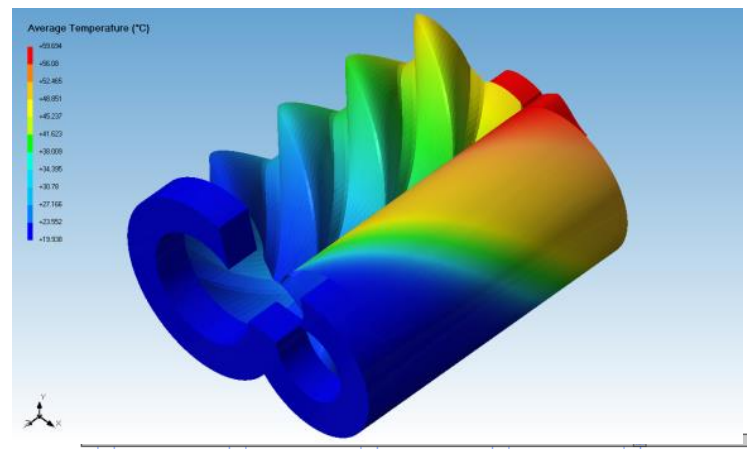

Q121580576螺杆机械转子具有特殊转子轮廓的螺旋齿轮形式，以便阳转子与阴转子啮合，转子和壳体之间形成一个封闭的空间。双螺杆机械的流场可分为三个部分，即静止低压区、变形压缩区和静止高压区，介质从吸入区经过压缩区流向排出区，泄漏通过螺杆机高压区域之间的间隙，即转子间隙、径向间隙和端部间隙，流向低压区域，为分析螺杆机械的整个运行周期，需要考虑所有泄漏流量。

英国PDM Analysis公司于2014年正式推出SCORG产品，其专注于螺杆机械的型线分析、热力学特性计算及CFD转子结构网格生成，结合三维、一维仿真软件可以轻松实现螺杆机械流体、热力学特性计算，以帮助工程师快速进行螺杆机械的性能分析和优化设计。

相较于之前的版本，SCORG V2022增加和改善了很多功能：转子型线检查、转子全参数设计分析、真实气体库REFPROP10、热力学模型改进、热力学性能参数输出、GT-Suite模型及优化更新。以下为SCORG V2022版本新功能简要说明，如需更详细信息可联系海基科技或查阅Version2022版本指导手册。

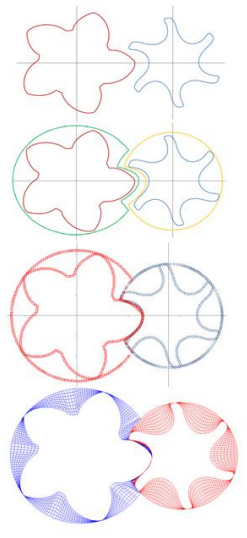

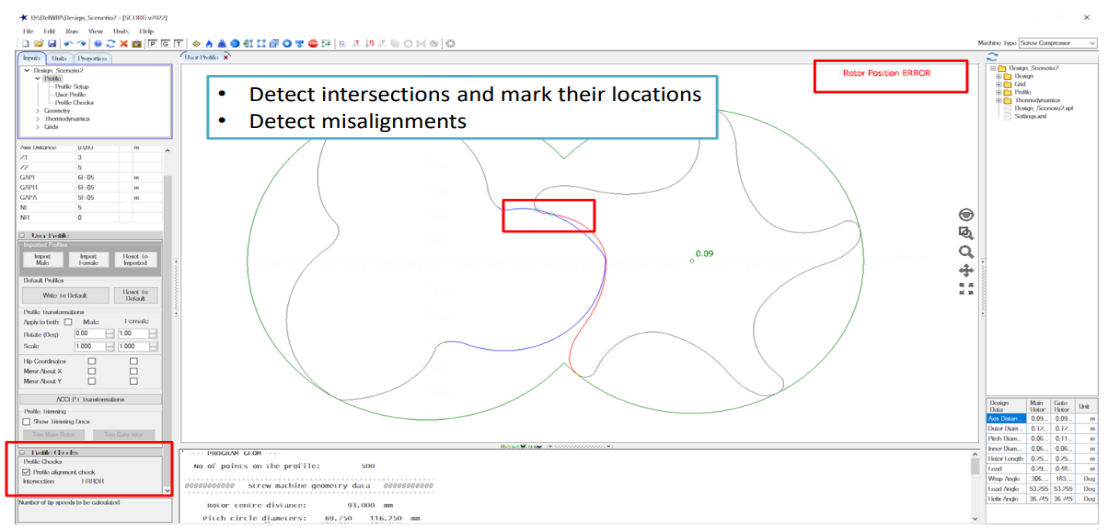

1.    转子型线检查

新增转子型线位置检查功能，可以检测转子型线干涉并标注其位置，检测偏差，方便用户更好的对型线进行编辑。

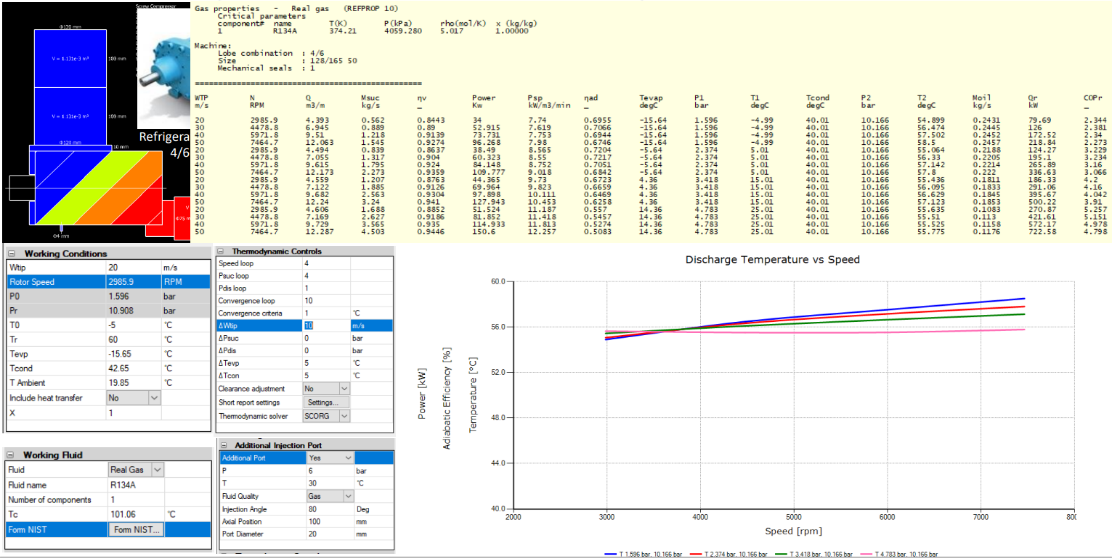

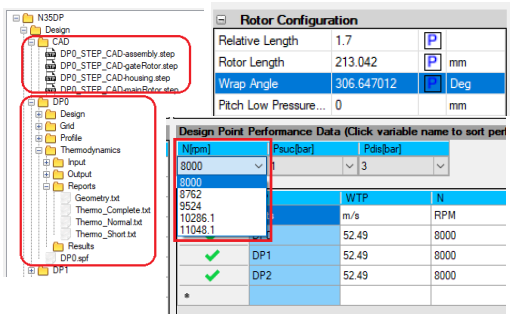

2.  转子全参数设计分析

通过设计点表格的形式，可对转子机械多工况计算参数进行设置，方便快速分析螺杆机械的性能，同时可导出设计模型。

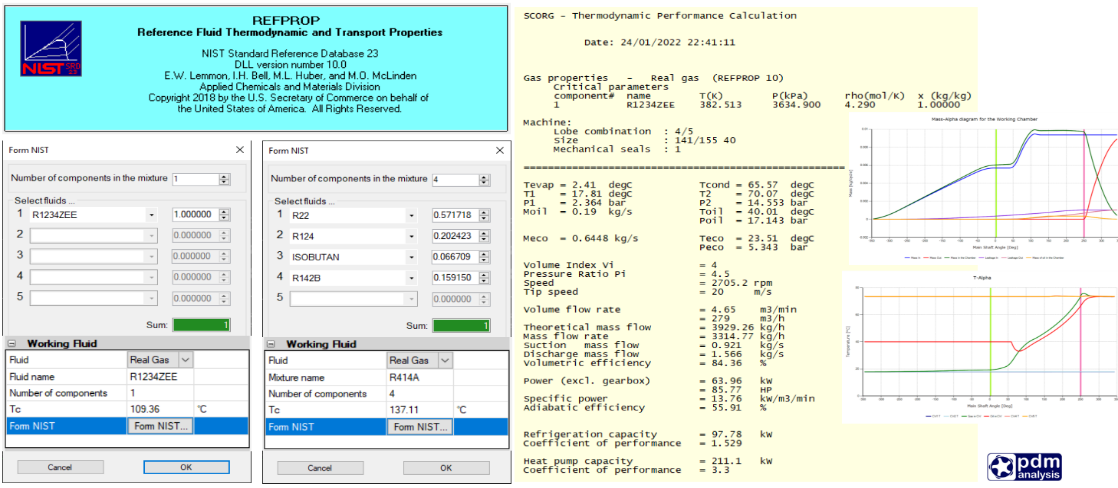

3.    真实气体库REFPROP10

真实气体物性库进行了更新，用户可直接调用物性库介质参数，可采用单一介质或混合介质进行热力学计算，输出螺杆机械（压缩机、膨胀机等）的热力学性能参数，如流量、效率、转子功率、腔室压力和温度变化曲线等。

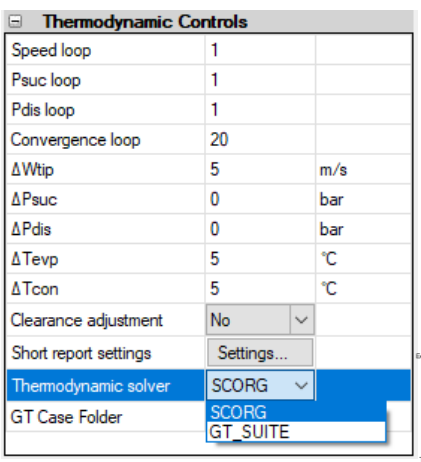

4.    热力学模型改进

• 通过优化计算方法和引入真实气体库Refprop10，提高热力学计算速度；

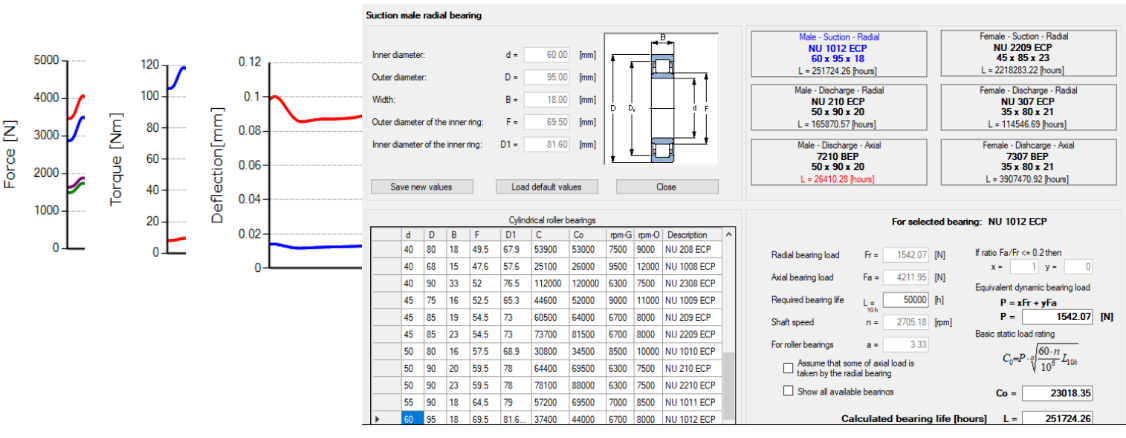

• 可进行转子受力、扭矩和变形计算；
• 增加单位转换功能；
• 油液粘度可随温度变化。

5.    热力学性能参数输出

螺杆机械多工况热力学计算结果可通过输出报告、曲线形式进行展示。

6.    GT-Suite模型及优化更新

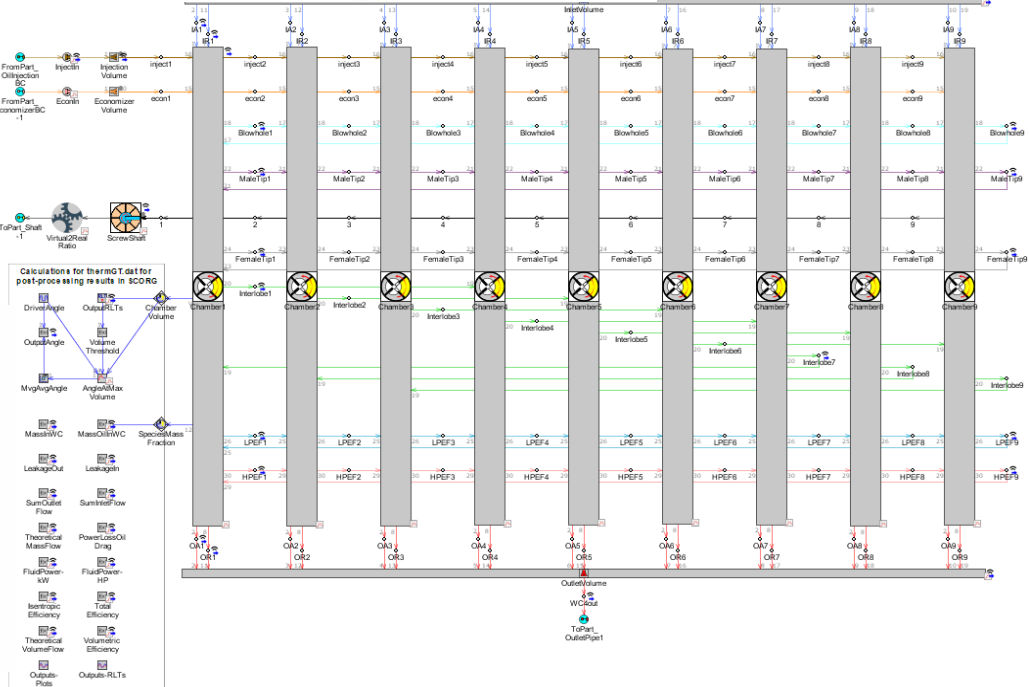

• 模型更新：案例包括性能计算、轴承损失计算、压缩机系统集成。

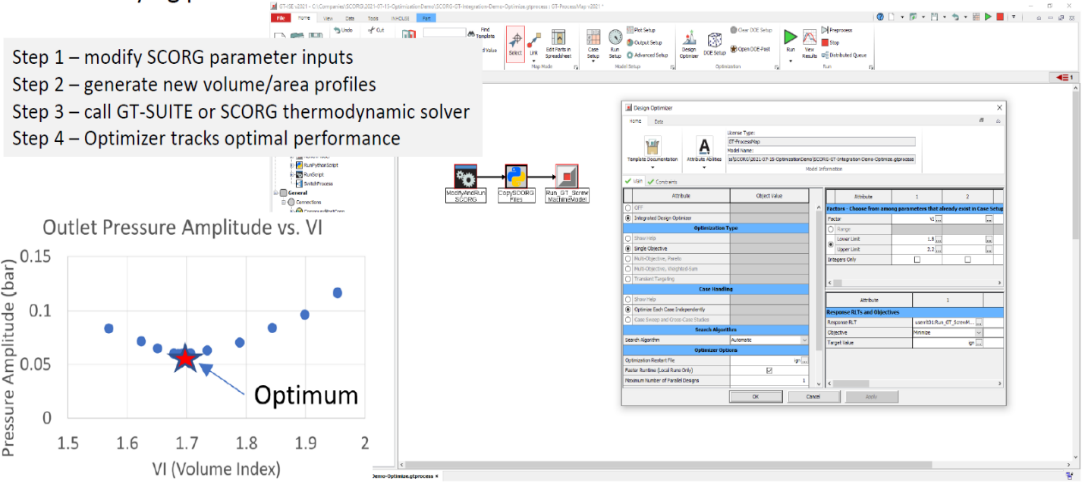

• 优化更新：调用GT-SUITE设计优化器，通过改变SCORG文件参数来优化性能质量。
