autoware传感器融合相关内容整理

Autoware 感知融合

1. 为什么要融合

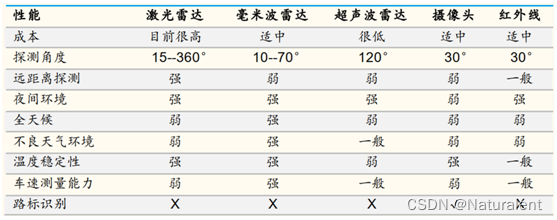

​不同传感器在不同条件下的性能对比

• 图像分辨率高，携带丰富的边缘、语义信息，成本低；但是损失了深度信息，夜间环境会大大降低图像检测性能
• 激光雷达测距准确，不受光线影响；但是波长短，穿透能力不强，远处分辨率太低，成本高
• 毫米波雷达不易受环境影响，测速准确；但是分辨率低、目标识别难度大

融合的目的：互为补充、冗余设计

---

2. 感知融合分类

按照融合在目标检测过程所处的位置分类：

分类	特点
前融合	数据级 对融合后的多维综合数据或特征进行感知 传统、深度学习方法
后融合	决策级、目标级 每个传感器各自独立处理生成的目标数据，当所有传感器完成目标数据生成后，再由主处理器进行数据融合 传统方法

Autoware提供的融合方法：

• pixel_cloud_fusion (ai)

​ 提取图像RGB信息，反投影到LiDAR空间，发布着色的点云

• range_vision_fusion (ai)

​ 匹配图像2D检测和点云3D检测，将2D检测类别信息赋予3D检测

• roi_cluster_fusion (universe)

  原理同range_vision_fusion

---

3. 融合的大前提

统一坐标系和时间

实现三同一不同（同一个目标在同一个时刻出现在不同类别的传感器的同一坐标处）。

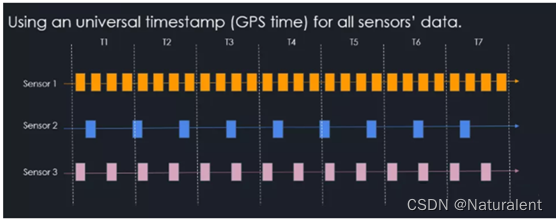

统一时间

同步不同传感器的时间戳

• 时钟同步：

  ​ 例：

  ​ 主机通过PPS+NMEA实现与GPS的时钟同步；

  ​ 激光雷达、相机等其他节点通过1588协议实现与主机的时钟同步。

  查找时间戳造成的误差：不同传感器的数据频率不同，通过找相邻时间戳的方式找到最近帧，如果两个时间戳差距较大，障碍物又在移动，会导致较大的同步误差

  ​

• 同步触发：

​ 例：

​ 以激光雷达作为触发相机的源头，当激光雷达转到某个角度时，才触发该角度的相机，这可以大大减少时间差的问题。

统一坐标系

• 运动补偿：长周期的传感器在采集数据时，周期开始的时间点和结束时间点车辆是处于不同位置的，导致不同时刻采集的数据所处坐标系不同，因此需要根据车体的运动对传感器采集的数据进行运动补偿。

• 传感器标定:内参标定和外参标定

  autoware融合需要找到激光雷达坐标系和相机像素坐标系间的转换关系

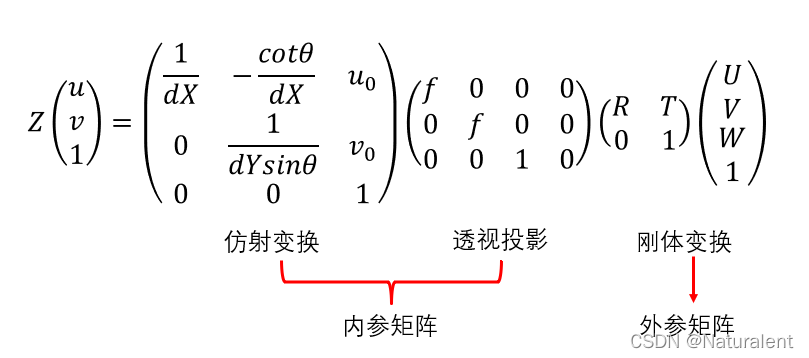

相机内参标定

• 小孔成像原理
• 相机畸变模型
• 棋盘格标定法（张正友）
  • 通过棋盘格建立辅助坐标系，经过一系列矩阵运算得到内参参数

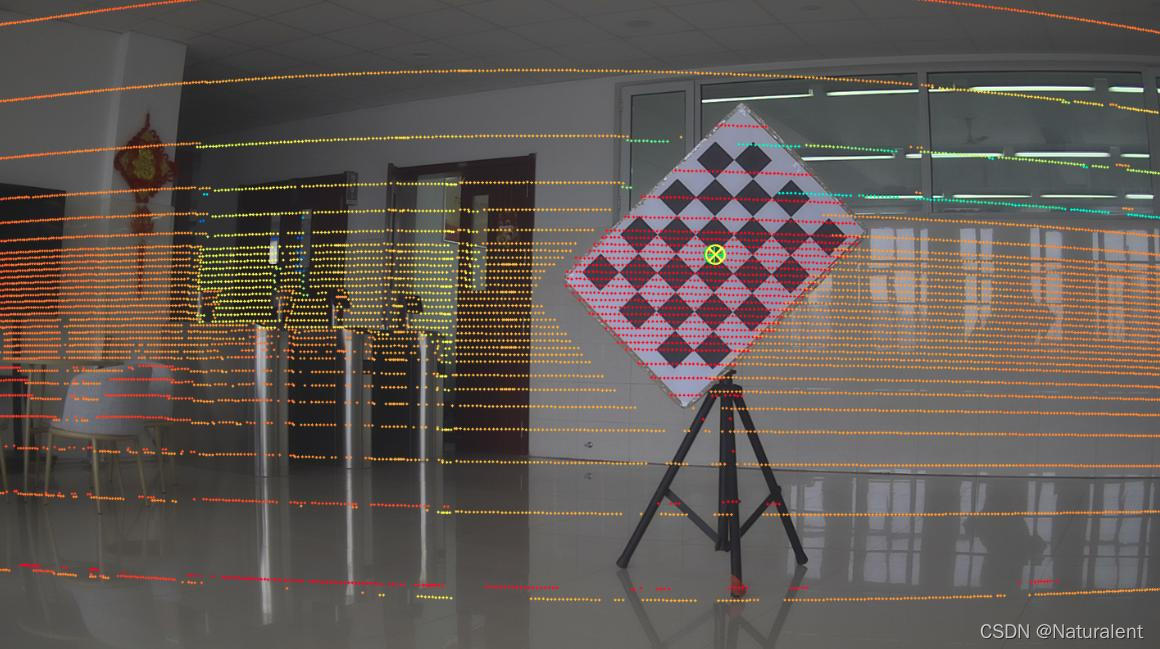

相机激光联合标定

• 解pnp问题
  • PnP (Perspective-n-Point)问题的目的是求解3D-2D点对运动的方法。简单来说,就是在已知n个三维空间点坐标(相对于某个指定的坐标系A)及其二维投影位置的情况下,如何估计相机的位姿(即相机在坐标系A下的姿态)的问题。

---

4. range_vision_fusion介绍

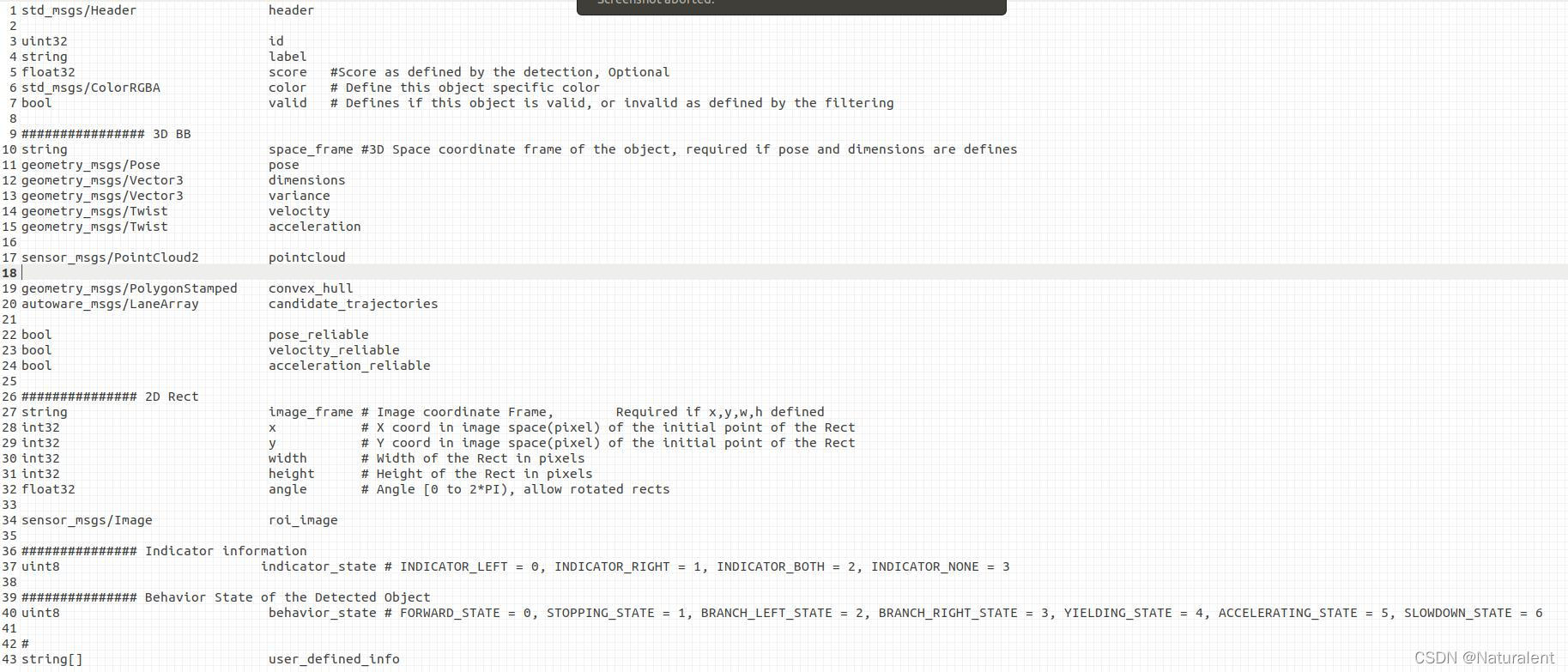

​ autoware.ai目标检测障碍物msg

1. 通过相机内外参，将激光雷达检测到的3D障碍物点云投影到图像上

2. 对投影点求最小外接矩形，获得2D投影bbox

3. 投影bbox与图像检测的障碍物bbox通过IOU关联匹配

4. 将关联后的图像bbox标签赋给对应的点云目标，得到带有类别的3D障碍物信息

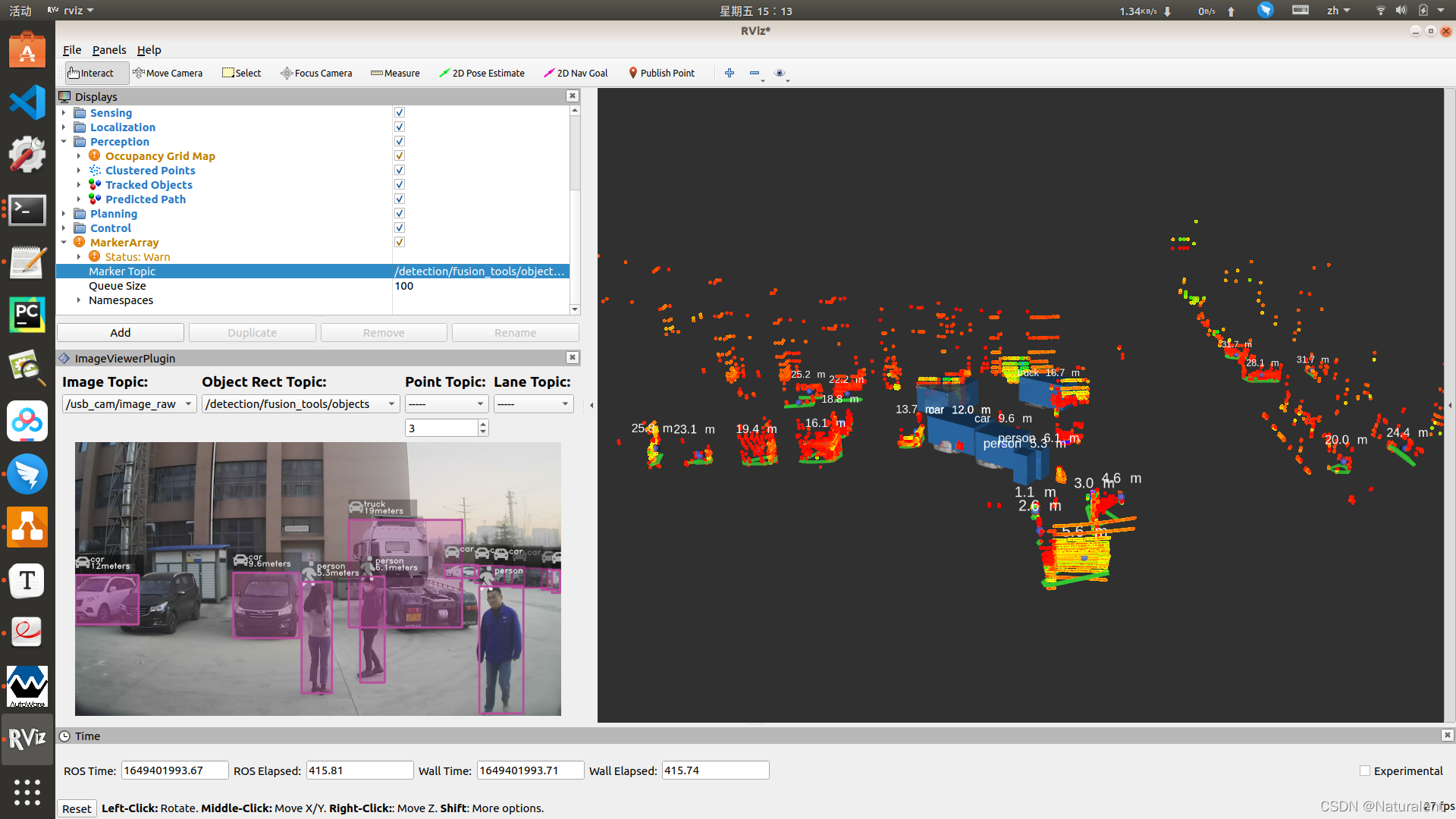

​ 融合结果
