问题描述:在SolidWorks中,如果想要用已经绘制好的实体表面作为基准面,在基准面上绘制操作。请问是先点击草图绘制,然后选中基准面,还是可以先选中基准面,然后点击草图绘制呢?两者都可以。
问题解答:
在SolidWorks中,可以通过两种方式在已绘制的实体表面上绘制草图:
-
先点击草图绘制,然后选中基准面:
- 点击工具栏中的“草图” (Sketch) 图标。
- 系统会提示你选择一个平面或面来开始绘制草图。
- 选择你想要的实体表面或基准面,然后开始绘制草图。
-
先选中基准面,然后点击草图绘制:

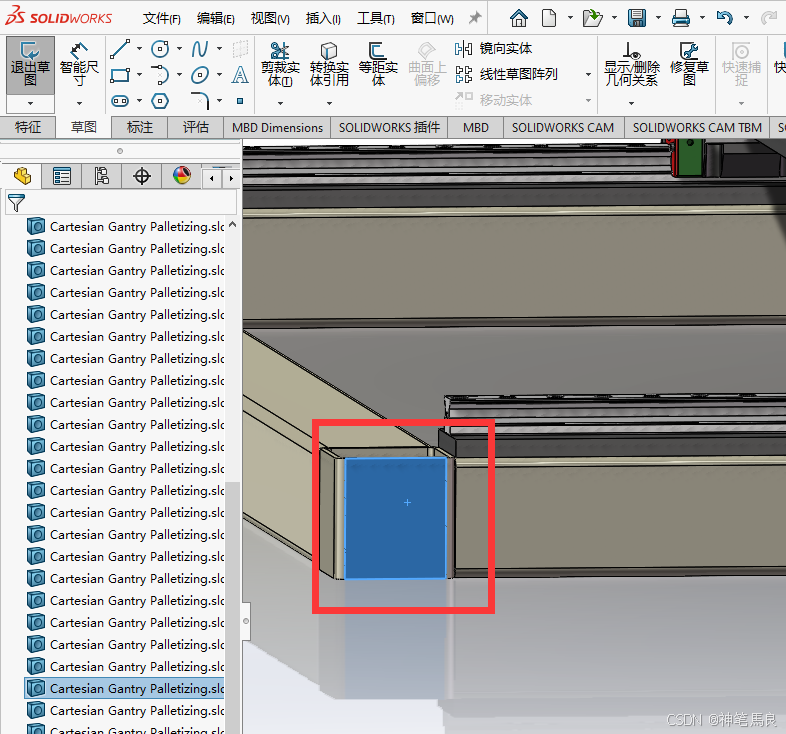

- 在模型视图中,先点击你想要作为基准面的实体表面。
- 选中后,该面会高亮显示。
- 然后在工具栏中点击“草图” (Sketch) 图标。
- 草图会自动附着在你选择的面上,你可以直接开始绘制草图。
这两种方法都是有效的,取决于你个人的操作习惯。以下是具体步骤的详细说明:
方法一:先点击草图绘制,然后选中基准面
-
点击工具栏中的“草图” (Sketch) 图标。
-
系统会提示你选择一个平面或面来开始绘制草图。
-
在模型中点击你想要作为基准面的实体表面。
-
开始在选定的基准面上绘制草图。
方法二:先选中基准面,然后点击草图绘制
-
在模型中找到你想要作为基准面的实体表面。
-
点击选中该面,使其高亮显示。
-
在工具栏中点击“草图” (Sketch) 图标。
-
系统会自动在你选择的面上创建草图,你可以直接开始绘制。
示例操作
-
方法一:
- 点击“草图”图标。
- 在弹出的提示中选择你想要的实体表面。
- 开始绘制草图。
-
方法二:
- 在模型中选中你想要的实体表面。
- 点击“草图”图标。
- 草图自动附着在你选择的面上,开始绘制。
选择哪种方法主要看你的操作习惯,SolidWorks都能支持这两种操作方式。
