《汇编语言》第二章 寄存器

一个典型的CPU由运算器，控制器，寄存器，时钟组成，这些在CPU内部的器件靠内部总线相连，内部总线实现CPU内各个器件之间的联系，外部总线实现CPU和主板上其它器件的联系

运算器：进行信息处理
寄存器：进行信息存储
控制器：控制各种器件进行工作
时钟：负责发出CPU开始计时的时钟信号，时钟的频率越高，CPU的运行速度越快
内部总线：连接各种器件，在它们间进行数据的传输

对于一个程序员来说，CPU中主要部件是寄存器，寄存器是程序员可以用指令读写的部件，程序员通过改变各种寄存器中的内容来实现对CPU的控制

不同的CPU，寄存器的个数，结构不同。8086CPU有14个寄存器：AX,BX,CX,DX,SI,DI,SP,BP,IP,CS,SS,DS,ES,PSW

2.1 通用寄存器

8086CPU的所有寄存器都是16位的，可以存放2个字节，AX,BX,CX,DX这4个寄存器通常用来存放一般性的数据，被称为通用寄存器

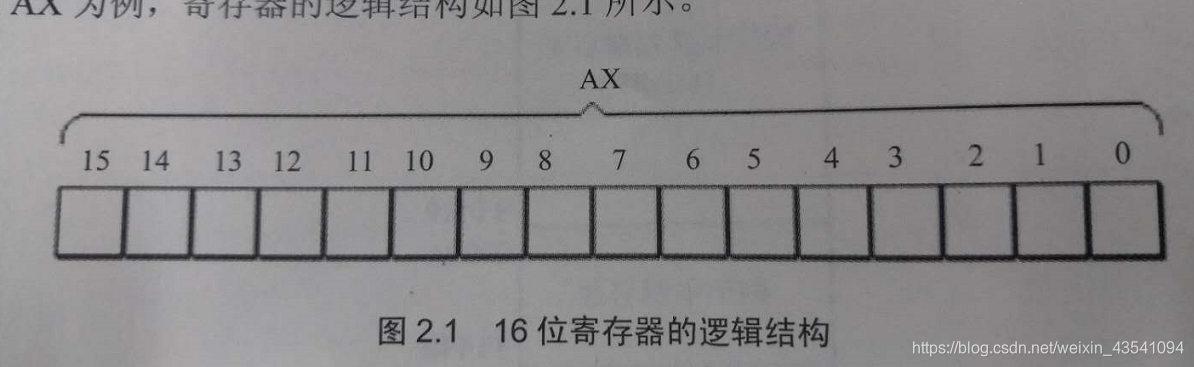

AX的逻辑结构：

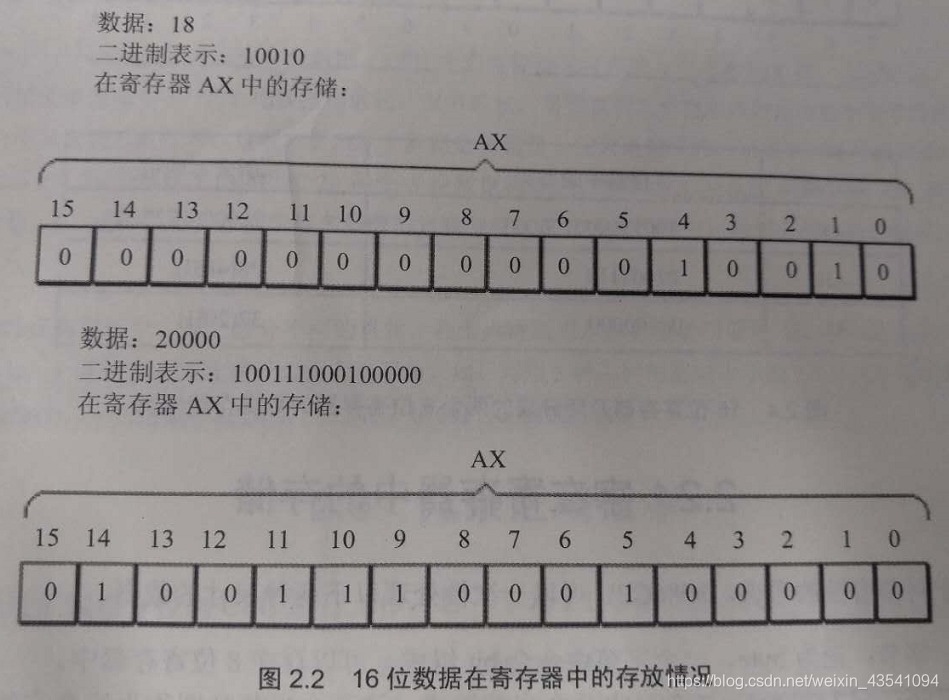

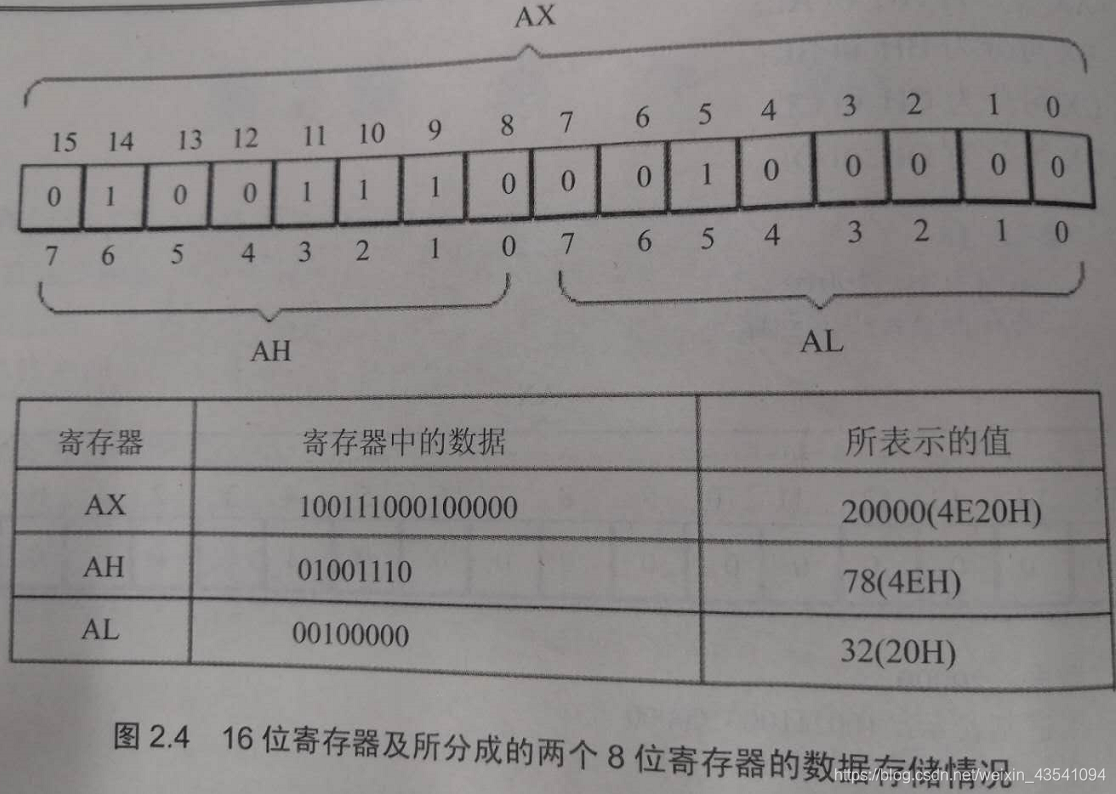

16位数据在寄存器中存放方式：

8086上一代CPU中寄存器都是8位的，为了保证兼容，8086CPU的AX,BX,CX,DX这4个寄存器可以分为两个独立使用的8位寄存器来使用，分为高8位8-15位(如AH)和低8位0-7位(如AL)

2.2 字在寄存器中的存储

出于对兼容性的考虑，8086CPU可以一次处理两种尺寸的数据

1，1字节即8位，可以存在8位寄存器中
2，字，记为word，一个字由2个字节组成，这两个字节分别称为这个字的高位字节和低位字节，高位字节存储在高8位寄存器，低位字节存储在低8位寄存器

2.3 几条汇编指令

move ax,18 将18送入寄存器AX AX = 18

add ah,78 将寄存器AX中的数值加78 AX = AX + 78

在使用汇编指令时，要注意运算的值不能越接，超过寄存器的存储范围，且操作对象的位数应该一致

2.4 物理地址

CPU在访问内存单元时，要给出内存单元的地址。所有的内存单元构成的存储空间是一个一维的线性空间。每一个内存单元在这个空间中都有唯一的地址，即物理地址

CPU通过地址总线送入寄存器的，必须是一个内存单元的物理地址，在CPU向地址总线上发出物理地址之前，必须要在内部形成这个物理地址

2.5 16位结构的CPU

16位结构描述了CPU的几个特性：
1，运算器一次可以处理16位的数据
2，寄存器最大宽度为16位
3，寄存器和运算器之间的通路为16位

8086CPU内部，能一次性处理，传输，暂时存储的信息的最大长度为16位。内存单元的地址在送上地址总线之前，必须在CPU中处理，传输，暂时存放，对于16位CPU，能一次处理，传输，暂时存储16位的地址

2.6 8086CPU 给出物理地址的方法

8086CPU有20位地址总线，达到1MB寻址能力，但8086CPU又是16位结构，在内部一次传输，处理，暂存的地址只能有16位，如果将地址从内部简单地发出，那么只能送出16位地址，表现出的寻址能力只有64KB

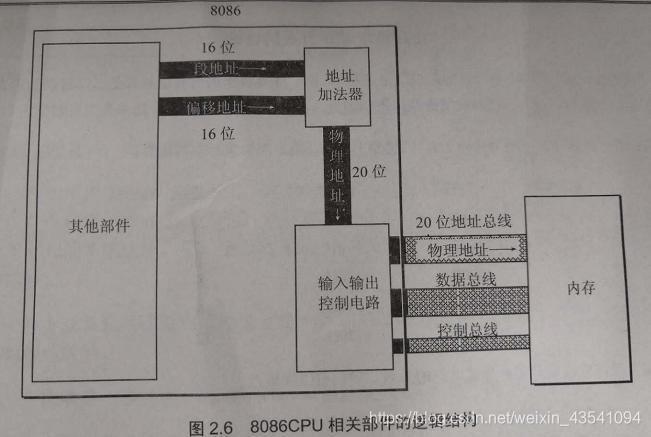

8086CPU采用一种在内部用两个16位地址合成的方法来形成一个20位的物理地址

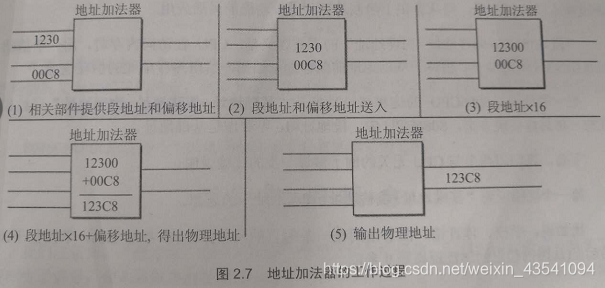

地址加法器采用 物理地址 = 段地址*16 + 偏移地址的方法和成物理地址，8086CPU要访问123C8H的内存单元的过程：

2.7 物理地址 = 段地址 * 16 + 偏移地址

物理地址 = 段地址 * 16 + 偏移地址：该表达式的本质意义是，CPU在访问内存时，用一个基础地址(段地址*16)和一个相对于基础地址的偏移地址相加，给出内存单元的物理地址

即8086CPU的寻址功能是基础地址 + 偏移地址 = 物理地址寻址模式的一种具体实现方案

2.8 段的概念

其实内存并没有分段，段的划分来自于CPU

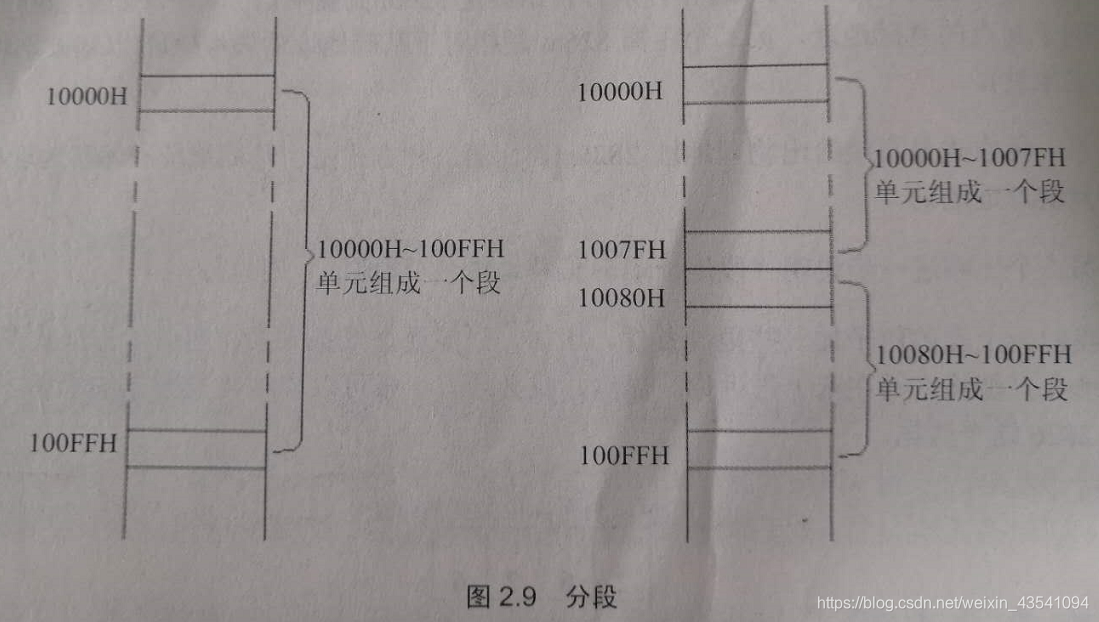

将若干地址连续的内存单元看作一个段，用段地址*16 定位段的起始地址(基础地址)，用偏移地址定位段中的内存单元

注：
1，段地址*16必然是16的整数倍，则一个段的起始地址一定是16的倍数
2，偏移地址为16位，16位寻址能力为64kb，所以一个段的长度最大为64kb

CPU可以用不同的段地址和偏移地址形成同一个物理地址

2.9 段寄存器

8086CPU在访问内存时需要相关部件提供内存单元的段地址和偏移地址，送入地址加法器合成为物理地址。段地址在8086CPU中的段寄存器存放

8086CPU有4个段寄存器：CS,DS,SS,ES，当8086CPU访问内存时，这4个CPU提供内存单元的段地址

2.10 CS和IP

CS和IP是8086CPU中最关键的寄存器，它们指示了CPU当前要读取指令的地址，CS为代码段寄存器，IP为指令指针寄存器

在8086CPU中，任意时刻，设CS中内容为M，IP中内容为N，8086CPU将从内存M*16 + N(可记作CS：IP)单元开始，读取一条指令并执行

8086CPU的工作可以概述为：

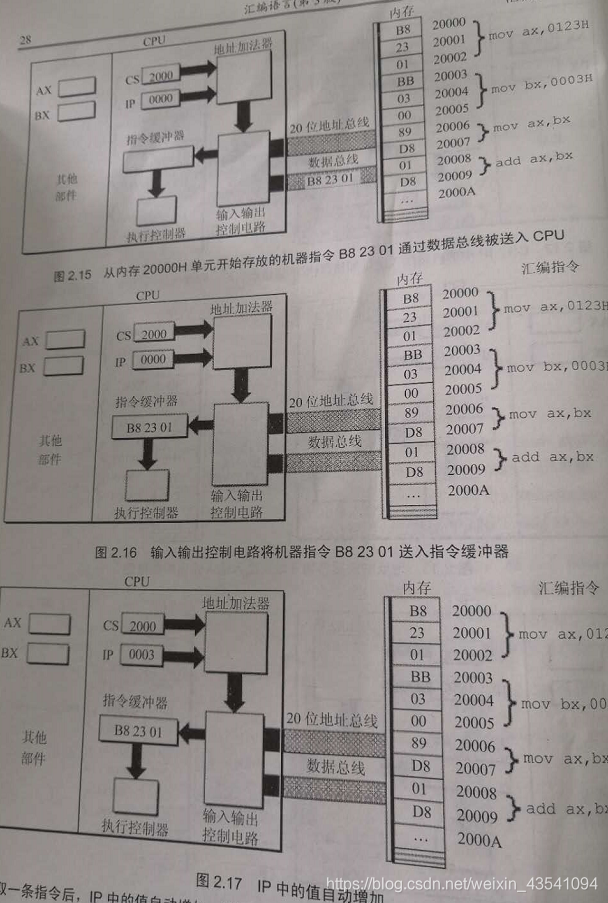

1，从CS：IP指向的内存单元读取指令，读取的指令进入指令缓冲器
2，IP = IP + 所读取指令的长度，从而指向下一条指令
3，执行指令，转到步骤1，重复这个过程

内存中的一段信息曾被CPU执行过的话，那么它所在的单元必然被CS：IP指向过

2.11 修改CS，IP的指令

在CPU中，程序员能直接用指令读写的部件只有寄存器，程序员可以通过改变寄存器中的内容来实现对CPU的控制

CPU从何处执行指令由CS，IP中的内容决定的，程序员可以通过改变CS，IP中的内容来控制CPU执行目标指令

mov指令被称为传送指令，可以通过mov指令设置8086CPU内大部分寄存器的值，如 mov ax，123将ax中的值设置为123

但是mov指令并不能用于设置CS,IP的值，能够改变CS,IP的内容的指令被称为转移指令，如 jmp指令

若想同时修改CS,IP中的内容，可以用 jmp 段地址：偏移地址 这样的指令完成，用指令中的段地址修改CS,偏移地址修改IP
jmp 2AE3:3 执行后，CS = 2AE3H，IP=0003H，CPU将从2AE33H读取指令

若仅想修改IP的值，可以用 jmp 某一合法寄存器的指令完成，用该寄存器内的值修改IP
jmp ax，执行前，ax = 1000H，CS=2000H，IP=0003H
执行后，ax = 1000H，CS=2000H，IP=1000H

2.12 代码段

在8086机中，在编程时，可以根据需要将一组内存单元定义为一个段，可以将长度为N(N<=64KB)的一组代码，存放到一组地址连续，起始地址为16的倍数的内存单元中

想要让CPU执行代码段中的指令，需要将CS：IP指向所定义的代码段中的第一条指令的首地址

实验1 查看CPU和内存，用机器指令和汇编指令编程

用到的Debug功能：
1，-r，查看，改变CPU寄存器的内容
2，-d，查看内存中的内容
3，-e，改写内存中的内容
4，-u，将内存中的机器指令翻译成汇编指令
5，-t，执行一条机器指令
6，-a，命令以汇编指令的格式在内存中写入一条机器指令

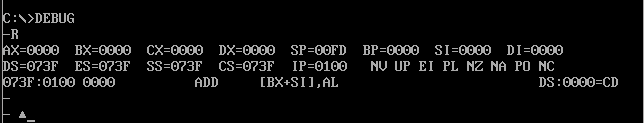

1，用r命令查看CPU内寄存器的内容

用r命令改变寄存器内的内容

2，用d命令查看内存中的内容

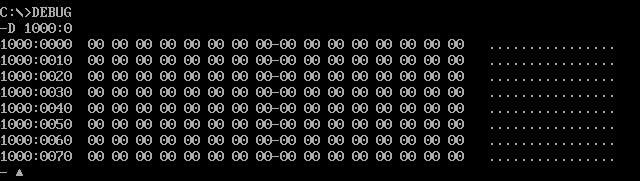

使用d 段地址：偏移地址来查看10000H中的内容：

debug将列出从指定内存单元开始的128个内存单元的内容，在使用过
d 1000：0后，debug列出了1000：0到1000：7f的所有内容

输出由3部分组成
1，中间是从指令地址开始的128个内存单元的内容，用16进制的格式输出，每行的输出从16的整数倍的地址开始，最多输出16行的内容
2，左边是每行的起始地址
3，右边是每个内存单元中的数据对应的可显示的ASCII码字符，没有对应可显示的字符时，debug就用 . 来替代

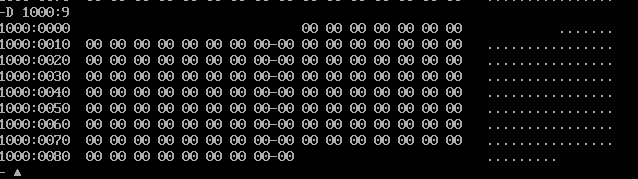

查看1000：9处的内容：

debug从1000：9开始显示，一直到1000：88，一共128字节

刚进入debug使用d命令列出debug预设地址处的内容，接着使用d命令，查看后续内容

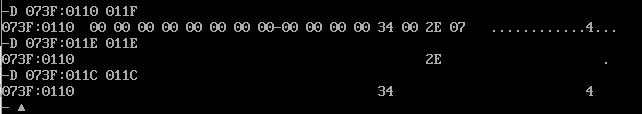

也可以用d命令查看范围或查看一个物理地址内的内容，采用 d 段地址：起始偏移地址 结尾偏移地址

3，用e命令改写内存中的内容

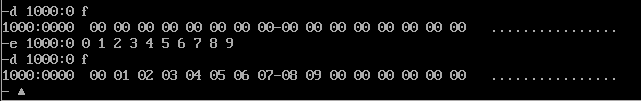

修改1000：0-1000：9内存单元中的内容：

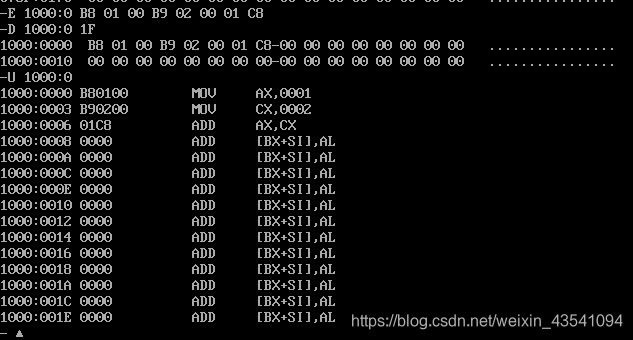

4，用u命令将内存中单元中的内容翻译为汇编指令

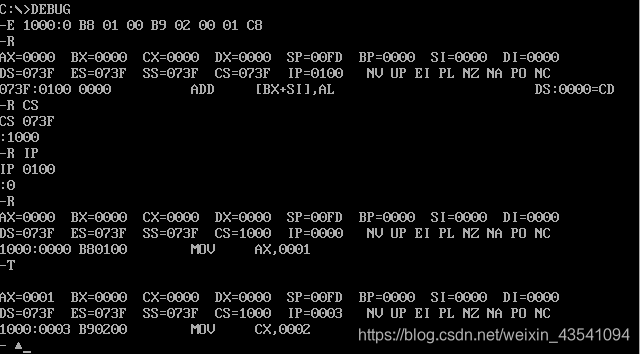

5，使用t命令执行CS：IP指向的指令

6，用a命令以汇编指令的形式在内存中写入机器指令
