通过命令模式，可以把方法封装起来，因此调用此方法的对象就不需要关心方法是如何完成的，只需要知道如何使用包装成形的方法来完成它就可以

1 模拟家电遥控器

1.1 家电遥控器的需求

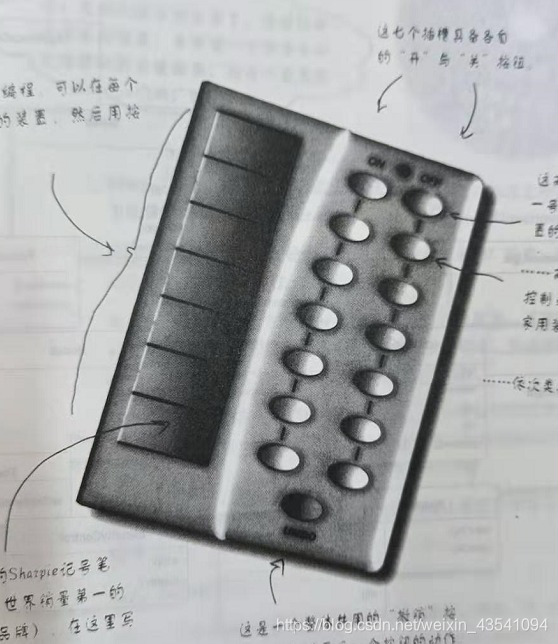

在这里插入图片描述
给一个上述形状的遥控器，左边的插槽可以插拔家电控制块，右边的按键可以可以控制对应家电的开关，我们需要设计一组控制遥控器的API，让每个按键都能控制一个家电，还有一个撤销功能，可以撤销最后一次进行的操作

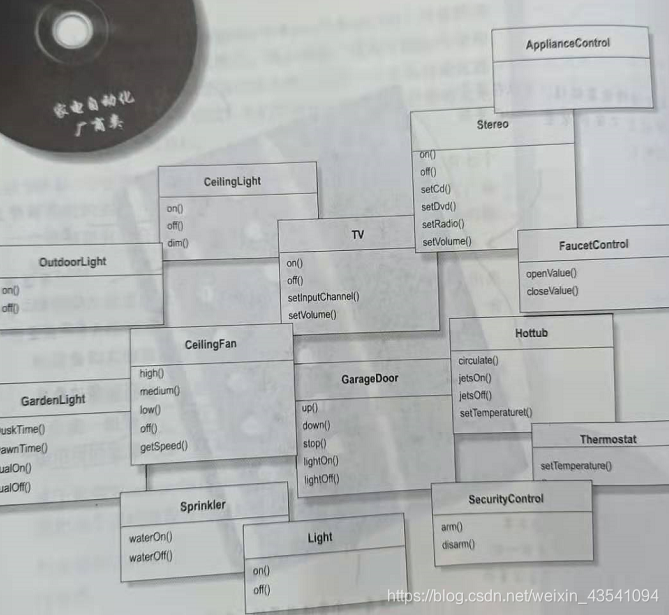

厂商提供的各种家电API：
在这里插入图片描述

1.2 粗糙的实现遥控器

我们对每一种家电创建一个类，先尝试实现控制一个家电的遥控器

插槽和家电：

/**
 * @author 雫
 * @date 2021/3/4 - 14:16
 * @function 插槽
 */
public class Slot {
    private String name;

    public Slot(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }
}

/**
 * @author 雫
 * @date 2021/3/4 - 14:17
 * @function 灯
 */
public class Light {

    public Light() {}

    public void on() {
        System.out.println("灯亮");
    }

    public void off() {
        System.out.println("灯灭");
    }
}

遥控器：

/**
 * @author 雫
 * @date 2021/3/4 - 14:15
 * @function 遥控器
 */
public class Remoter {
    private Slot slot;
    private Light light;

    public Remoter(Slot slot) {
        this.slot = slot;
        light = new Light();
    }

    public void buttonOnPress() {
        if(slot.getName().equals("light")) {
            light.on();
        }
    }

    public void buttonOffPress() {
        if(slot.getName().equals("light")) {
            light.off();
        }
    }

}

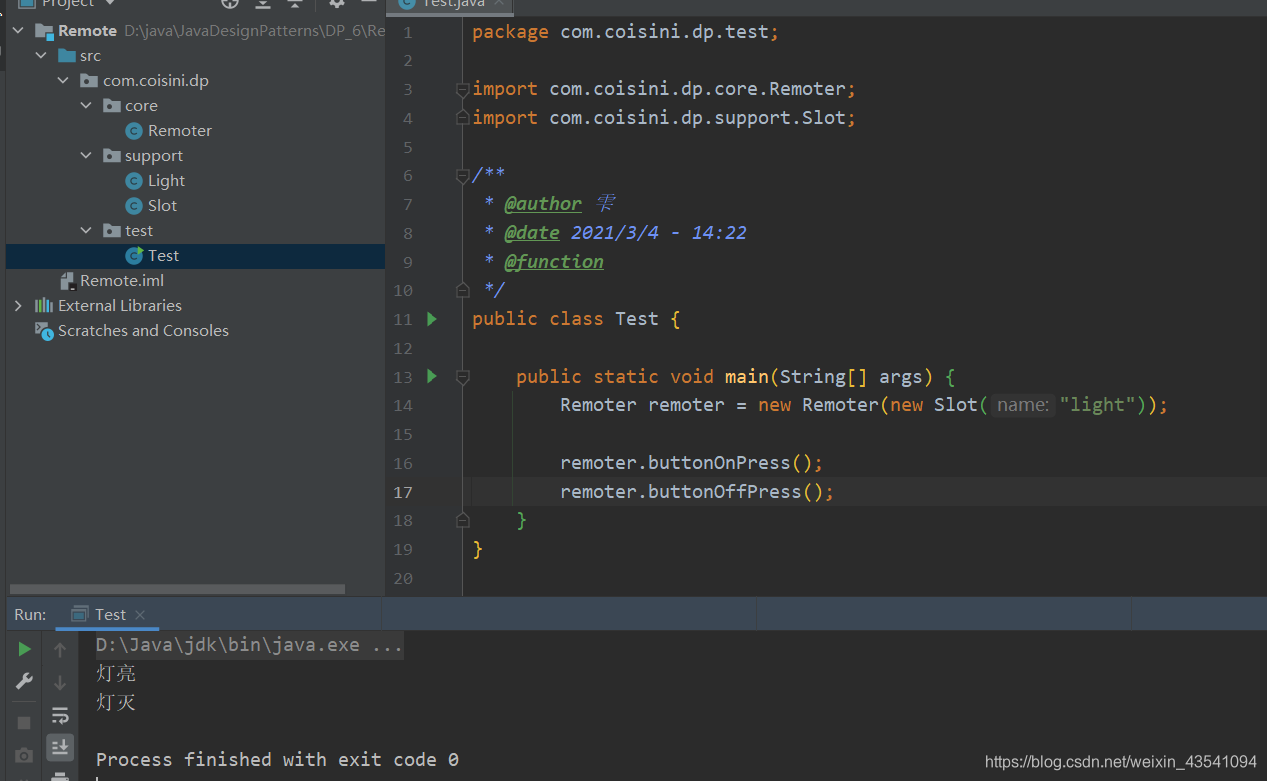

测试：
在这里插入图片描述
这样粗糙的实现，违背了：
1，针对接口编程，而不是针对实现编程，代码的功能被写死，为了实现功能而写代码

2，开放关闭原则，如果要增加新的插槽或替换某个插槽控制的家电，就需要对源码进行大量的修改

3，依赖倒置原则，这里的Remoter将来会存在大量的对象依赖，实现功能与创建对象被捆绑到了一起，Remoter依赖大量的具体家电类

为了遵循这些设计原则，设计出干净，可扩展性强，松耦合的代码，我们需要一种新的思考方式：

上面的Remoter必须实例化一些列对象(Light,TV…)才能调用这些对象的方法来操作具体的家电，但是这样就让Remoter内充满了对象，我们应该让遥控器知道什么按键被按下了，去发出一个正确的请求，由这个请求来实现具体的功能(开关灯)，而不是遥控器来实现功能

即我们现在需要创建一个 “命令对象”，利用命令对象来与正确的对象(家电)沟通，让按键控制命令对象，而不是具体家电，这样就能让遥控器内的代码保持简洁

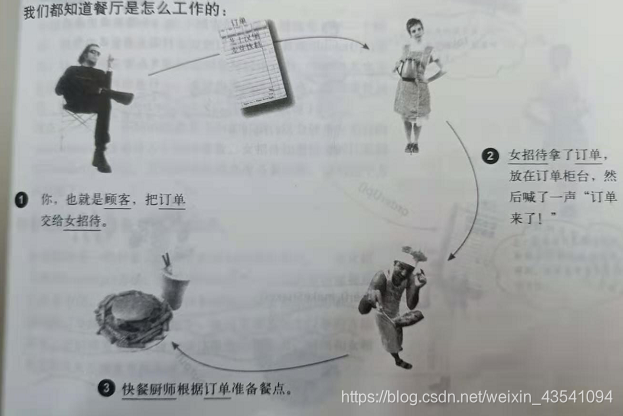

1.3 看看餐厅是如何工作的

在这里插入图片描述

1，客户点单，将需要的产品记录在订单里
2，服务员将订单交给厨师
3，厨师根据订单制作客户需要的产品

我们再来看上面一个点单过程涉及到的对象：

1，客户:客户将需要的产品“封装”到了订单里
订单里封装的是一些方法createBurger(),createHotDog()...
客户只需要生成订单即可，和厨师没有关系
客户只需要把订单递给服务员

2，服务员:将订单搬运到厨师
服务员不关心订单的内容是什么，或者创建订单的客户是谁
只负责将订单送给厨师，订单里包含了封装的方法

3，厨师:等待订单，一旦有订单传来，解析订单
厨师开始执行订单内被封装的方法
厨师和服务员之间没有关系，实现了解耦，他们不需要直接沟通
厨师只负责制作具体的产品

1.4 采用命令对象实现遥控器

在这里插入图片描述
具体家电：

/**
 * @author 雫
 * @date 2021/3/4 - 15:29
 * @function 电灯
 */
public class Light {

    public Light() {}

    public void on() {
        System.out.println("打开电灯");
    }

    public void off() {
        System.out.println("关闭电灯");
    }
}


/**
 * @author 雫
 * @date 2021/3/4 - 15:32
 * @function 电视
 */
public class TV {

    public TV() {}

    public void on() {
        System.out.println("打开电视");
    }

    public void off() {
        System.out.println("关闭电视");
    }
}

Command接口及它的实现类：

/**
 * @author 雫
 * @date 2021/3/4 - 15:28
 * @function 命令接口
 */
public interface Command {
    void execute();
}


/**
 * @author 雫
 * @date 2021/3/4 - 15:29
 * @function 开灯命令
 */
public class LightOnCommand implements Command {
    private Light light;

    public LightOnCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        this.light.on();
    }

}

/**
 * @author 雫
 * @date 2021/3/4 - 15:30
 * @function 关灯命令
 */
public class LightOffCommand implements Command {
    private Light light;

    public LightOffCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        this.light.off();
    }
}
...

Remote:

/**
 * @author 雫
 * @date 2021/3/4 - 15:34
 * @function 简单遥控器
 */
public class SimpleRemote {
    private Command command;

    public SimpleRemote() {}

    public void setCommand(Command command) {
        this.command = command;
    }

    public void buttonPressed() {
        command.execute();
    }
}

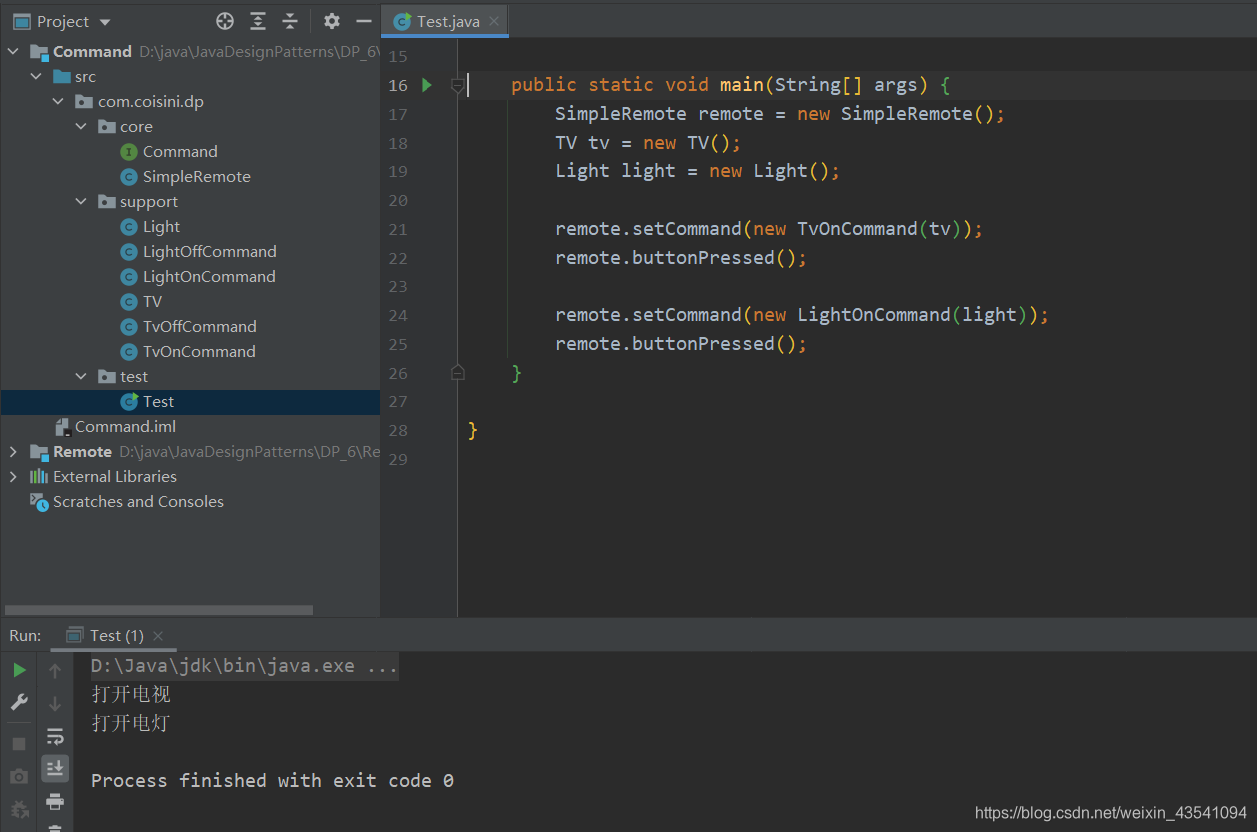

测试：
在这里插入图片描述
在上述的程序中，我们委托了命令对象来执行对家电的操作，从而实现了解耦

通过组合将实现了Command接口的类的对象作为Remote的成员，使用setCommand方法从而可以获取不同的命令对象，从而调用它们的方法来控制接收者

上述程序中：

Remote:调用者

Command:命令接口

xxxCommand:命令对象

Light:接收者

1.5 命令模式

命令模式：
将“请求”封装成对象，以便使用不同的请求或日志来参数化其它对象，命令模式也支持可撤销的操作

即调用实现了同一接口的类中的方法，而不是实例化对象后通过对象来调用方法

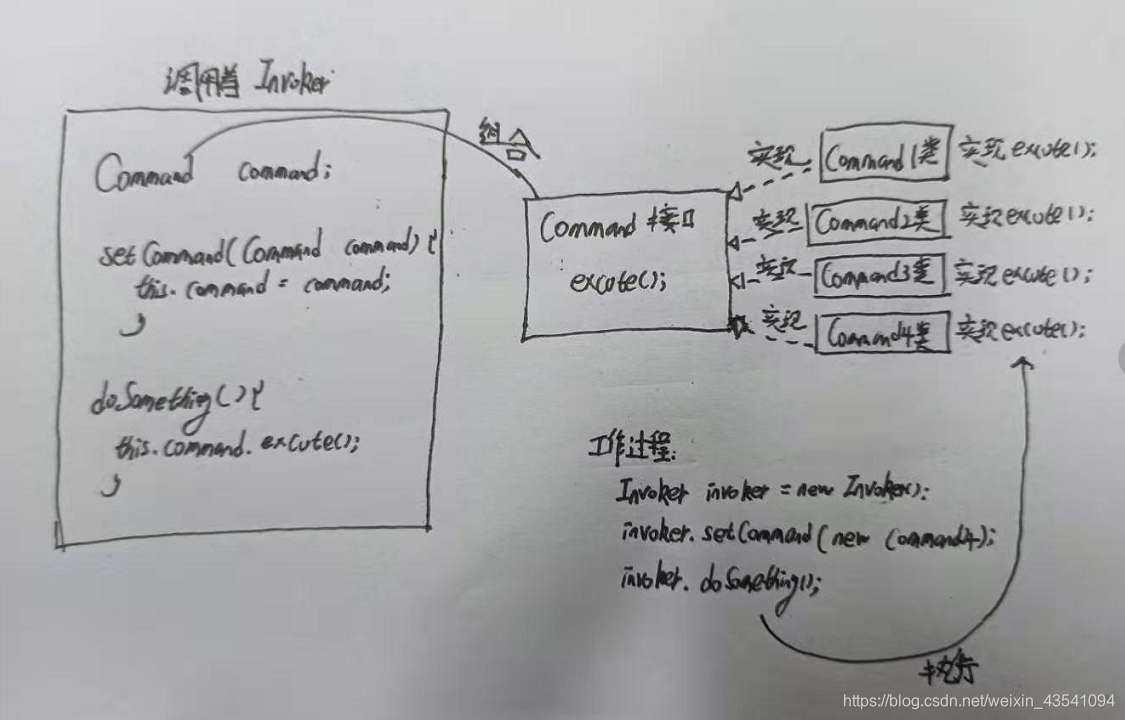

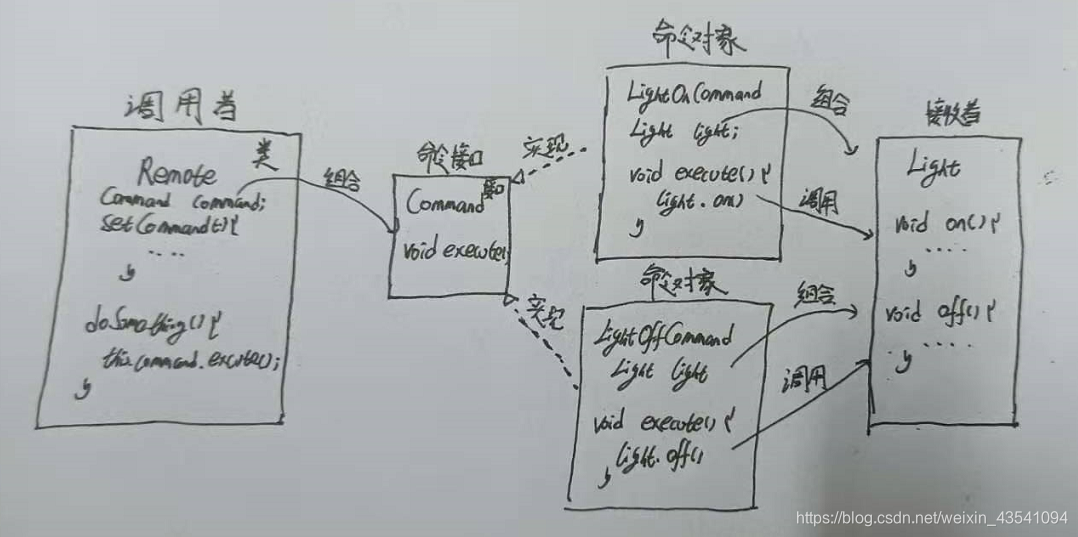

在这里插入图片描述
调用者不在乎自己拥有的命令对象是谁，只要该命令对象实现了Commad接口，它就可以间接地调用命令对象中的方法，从而控制接收者的行为

通过命令模式，我们成功实现了解耦，减少对象依赖，实现开闭原则，让系统变得可扩展，有弹性

1.6 继续实现遥控器

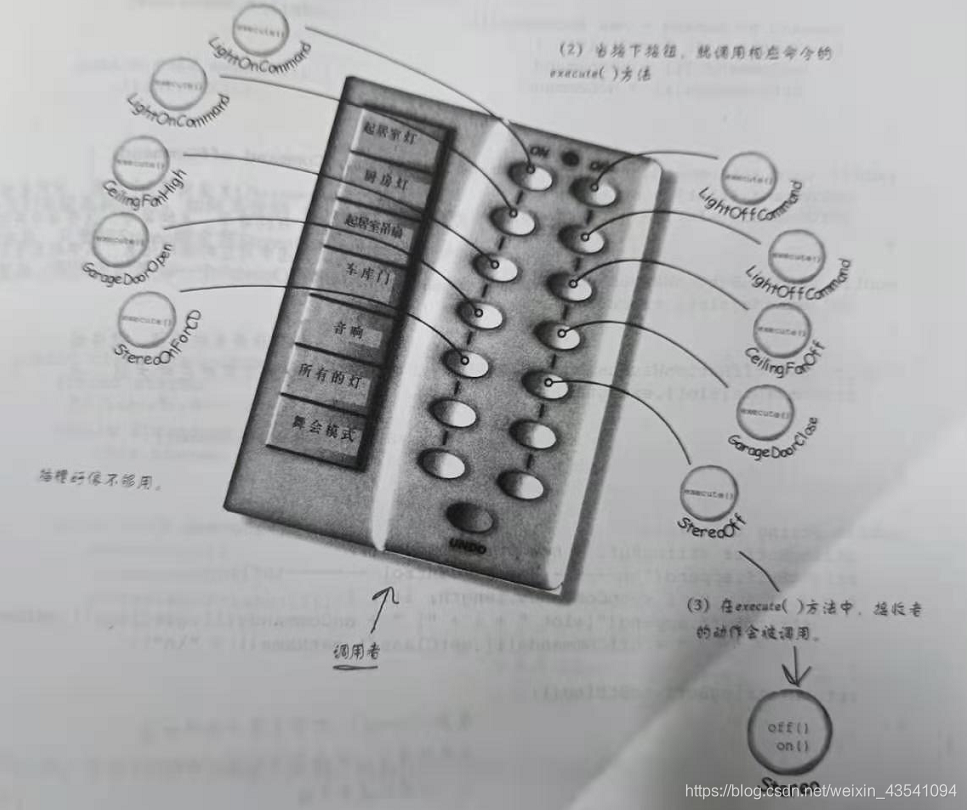

懂了命令模式的工作原理后，我们再更新一下遥控器的设计：

在这里插入图片描述
命令模式变得一目了然，调用者通过命令对象控制接收者的行为

现在我们继续实现遥控器，让遥控器的每个插槽，对应到一个接收者(Light，TV)，而遥控器的ON，OFF按键，分别对应到一个命令对象，每当按下按键，相应命令对象的excute()方法就会被调用，接收者的行为就会发生变化

在这里插入图片描述
Remote:

/**
 * @author 雫
 * @date 2021/3/4 - 15:34
 * @function 遥控器
 */
public class Remote {
    private Command[] onCommands;
    private Command[] offCommands;

    /*初始化remote对象时，为每个插槽对应的开关键装上空的命令对象*/
    public Remote() {
        onCommands = new Command[7];
        offCommands = new Command[7];

        Command noCommand = new NoCommand();
        for(int i = 0; i < 7; i++) {
            onCommands[i] = noCommand;
            offCommands[i] = noCommand;
        }
    }

    /*设定插槽的开关键分别对应的命令对象*/
    public void setOneCommand(int slot, Command onCommand, Command offCommand) {
        onCommands[slot] = onCommand;
        offCommands[slot]= offCommand;
    }

    /*指定插槽的开键被按下，调用对应命令对象的execute方法*/
    public void onButtonPressed(int slot) {
        onCommands[slot].execute();
        System.out.println(slot + "号插槽的开键被按下");
    }

    /*指定插槽的关键被按下，调用对应命令对象的execute方法*/
    public void offButtonPressed(int slot) {
        offCommands[slot].execute();
        System.out.println(slot + "号插槽的关键被按下");
    }

}

测试代码：
在这里插入图片描述

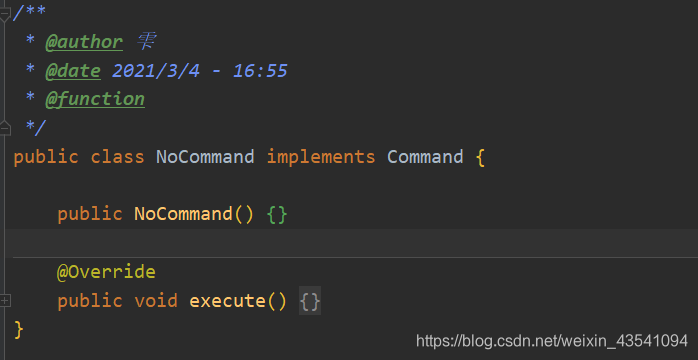

在初始化Remote类对象时，我们用NoCommand填满了所有命令对象的位置
在这里插入图片描述
这样做是为了避免空指针异常

1.7 为遥控器添加撤销功能

所谓的撤销，即执行与上一次相反的操作，我们需要在每个命令对象中新增一个undo()方法执行该命令对象excute()相反的方法，且还需要在Remote内新增一个变量记录执行最后一次操作的命令对象

Command接口和命令类：

/**
 * @author 雫
 * @date 2021/3/4 - 15:28
 * @function 命令接口
 */
public interface Command {
    void execute();
    void undo();
}


/**
 * @author 雫
 * @date 2021/3/4 - 15:29
 * @function 开灯命令
 */
public class LightOnCommand implements Command {
    private Light light;

    public LightOnCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        this.light.on();
    }

    @Override
    public void undo() {
        this.light.off();
    }

}

/**
 * @author 雫
 * @date 2021/3/4 - 15:30
 * @function 关灯命令
 */
public class LightOffCommand implements Command {
    private Light light;

    public LightOffCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        this.light.off();
    }

    @Override
    public void undo() {
        this.light.on();
    }
}

Remote:

/**
 * @author 雫
 * @date 2021/3/4 - 15:34
 * @function 遥控器
 */
public class Remote {
    private Command[] onCommands;
    private Command[] offCommands;

	//保存上一次的命令对象
    private Command undoCommand;

    /*初始化remote对象时，为每个插槽对应的开关键装上空的命令对象*/
    public Remote() {
        onCommands = new Command[7];
        offCommands = new Command[7];

        Command noCommand = new NoCommand();
        for(int i = 0; i < 7; i++) {
            onCommands[i] = noCommand;
            offCommands[i] = noCommand;
        }
        undoCommand = noCommand;
    }

    /*设定插槽的开关键分别对应的命令对象*/
    public void setOneCommand(int slot, Command onCommand, Command offCommand) {
        onCommands[slot] = onCommand;
        offCommands[slot]= offCommand;
    }

    /*指定插槽的开键被按下，调用对应命令对象的execute方法*/
    public void onButtonPressed(int slot) {
        System.out.println(slot + "号插槽的开键被按下");
        onCommands[slot].execute();
        undoCommand = onCommands[slot];
    }

    /*指定插槽的关键被按下，调用对应命令对象的execute方法*/
    public void offButtonPressed(int slot) {
        System.out.println(slot + "号插槽的关键被按下");
        offCommands[slot].execute();
        undoCommand = offCommands[slot];
    }

    public void undoButtonPressed() {
        System.out.println("撤销了上次的操作");
        undoCommand.undo();
    }

}

测试：
在这里插入图片描述

1.8 使用状态实现撤销

打开关闭电灯，撤销上次对电灯的操作太过容易，通常为了实现撤销的功能，需要记录一些状态，比如说电灯，电灯有多种亮度，每种都是一种状态，电灯默认打开是中等亮度，我们调到高亮，按下撤销，希望电灯能回到中等亮度

我们重写电灯类：

/**
 * @author 雫
 * @date 2021/3/4 - 15:29
 * @function 电灯
 */
public class Light {
    public static final int HIGH = 3;
    public static final int MEDIUM = 2;
    public static final int LOW = 1;
    public static final int OFF = 0;

    private int bright;

    public Light() {
        this.bright = OFF;
    }

    public int getBright() {
        return bright;
    }

    public void on() {
        System.out.println("打开电灯");
        this.bright = MEDIUM;
    }

    public void high() {
        System.out.println("最高亮度");
        this.bright = HIGH;
    }

    public void low() {
        System.out.println("最低亮度");
        this.bright = LOW;
    }

    public void off() {
        System.out.println("关闭电灯");
        this.bright = OFF;
    }
}

关于电灯的命令类：

/**
 * @author 雫
 * @date 2021/3/4 - 17:58
 * @function 电灯低亮
 */
public class LightLowCommand implements Command {
    private Light light;
    private int preBright;

    public LightLowCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        preBright = light.getBright();
        light.low();
    }

    @Override
    public void undo() {
        if(preBright == Light.HIGH) {
            light.high();
        } else if(preBright == Light.MEDIUM) {
            light.on();
        } else if(preBright == Light.LOW) {
            light.low();
        } else if(preBright == Light.OFF) {
            light.off();
        }
    }
}


/**
 * @author 雫
 * @date 2021/3/4 - 15:30
 * @function 关灯命令
 */
public class LightOffCommand implements Command {
    private Light light;

    public LightOffCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        this.light.off();
    }

    @Override
    public void undo() {
        this.light.on();
    }
}

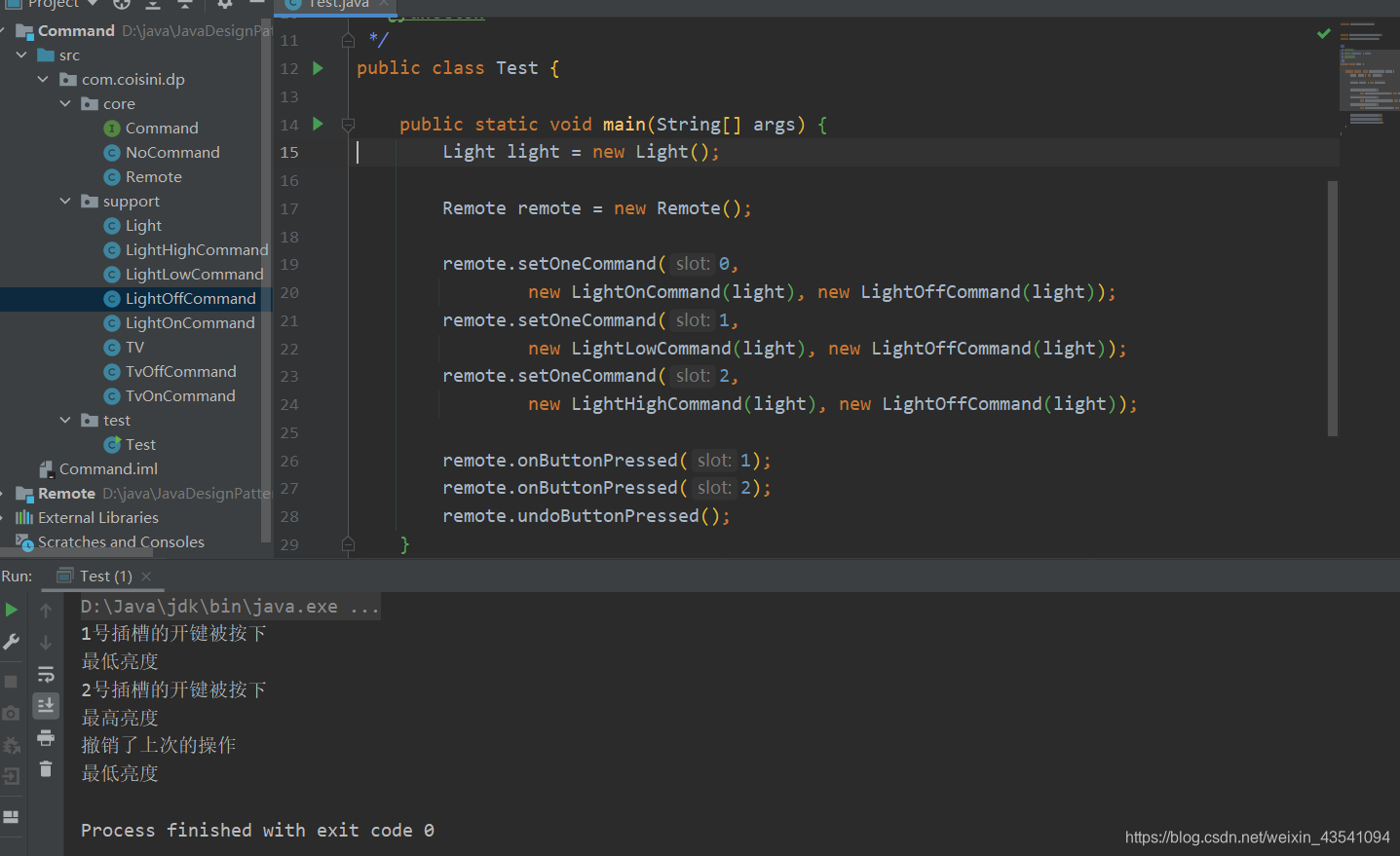

测试：
在这里插入图片描述
可以在Light中增加变量preBright记录上次的亮度，每次要执行关于电灯的命令时，通过get方法取到preBright，从而在undo中完成状态的撤销

1.9 宏命令

我们现在想要通过一个命令打开/关闭所有的家电，为此我们制作一对新的命令来完成这个需求：

/**
 * @author 雫
 * @date 2021/3/4 - 18:26
 * @function 所有设备全部打开
 */
public class AllWorkCommand implements Command {
    private Command[] commands;

    public AllWorkCommand(Command[] commands) {
        this.commands = commands;
    }

    @Override
    public void execute() {
        for(int i = 0; i < commands.length; i++) {
            commands[i].execute();
        }
    }

    @Override
    public void undo() {
        for(int i =0; i < commands.length; i++) {
            commands[i].undo();
        }
    }

}

/**
 * @author 雫
 * @date 2021/3/4 - 18:28
 * @function 所有设备全部关闭
 */
public class AllStopCommand implements Command {
    private Command[] commands;

    public AllStopCommand(Command[] commands) {
        this.commands = commands;
    }

    @Override
    public void execute() {
        for(int i = 0; i < commands.length; i++) {
            commands[i].execute();
        }
    }

    @Override
    public void undo() {
        for(int i =0; i < commands.length; i++) {
            commands[i].undo();
        }
    }
}

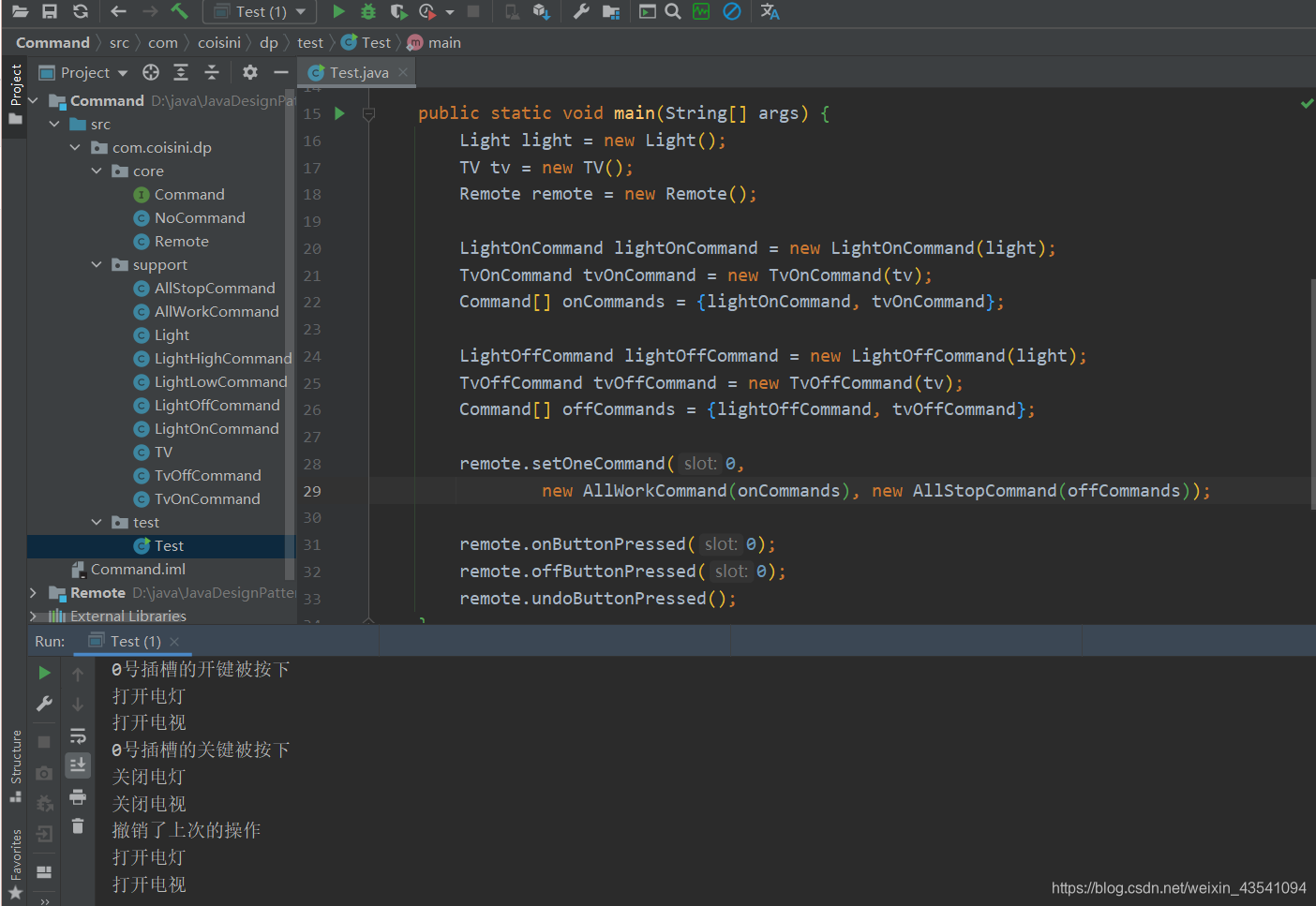

测试：
在这里插入图片描述

1.10 命令模式的更多用途

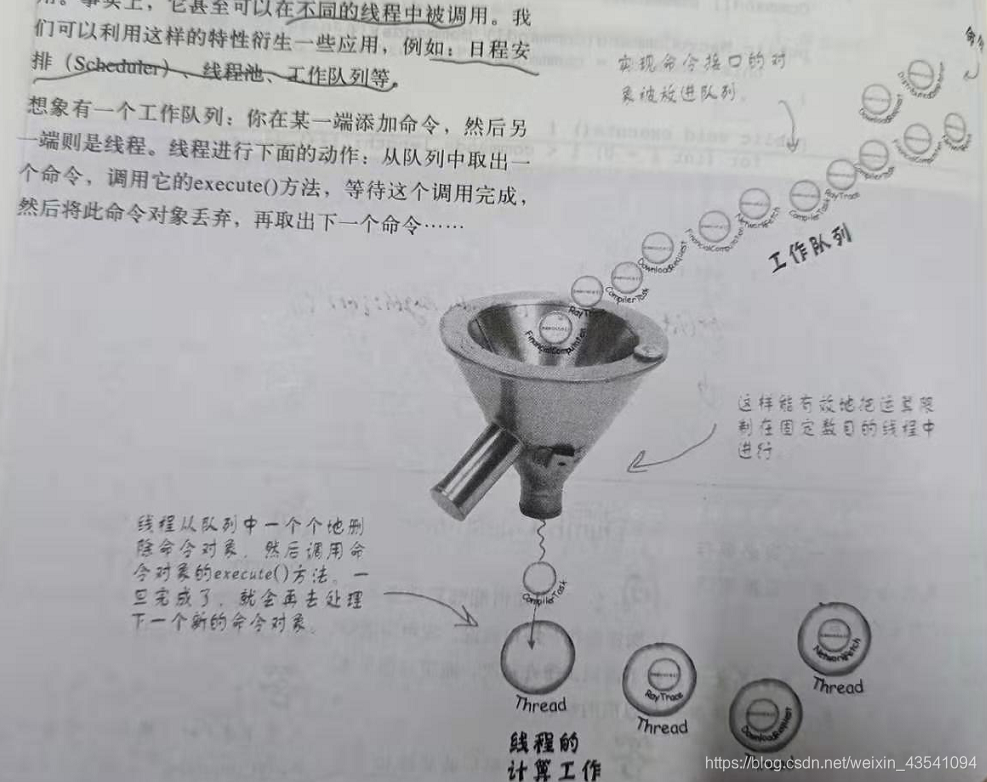

1，队列请求：
在这里插入图片描述
想象有一个工作队列，在一端添加命令，另一端则是线程，线程从队列中取出一个命令，然后调用它的excute()方法，等待这个调用完成后，取出下一个命令…

工作队列类和接收者是完全解耦的，工作队列中的线程不在乎接收者是谁，只会调用命令对象中的excute()方法，从而改变接收者的行为，此刻的线程可能在进行算数运算，下一刻就开始处理网络数据

2，日志请求：

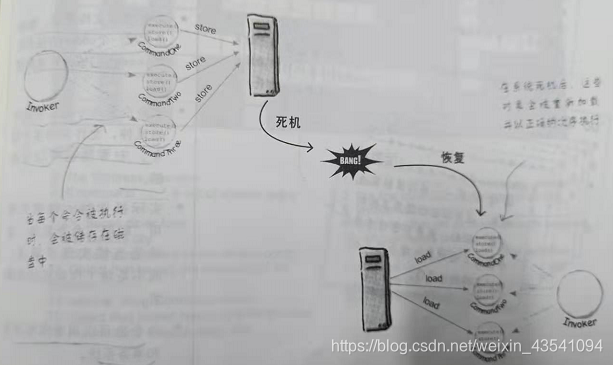

在这里插入图片描述
某些应用需要我们将所有的动作都记录在日志中，并能在系统死机后，重新调用这些动作恢复到之前的状态，通过新增两个方法 store()，load()，命令模式能支持这一点

当我们执行命令时，每次执行完excute()时，同时执行store()，将本次操作存储在磁盘中，一旦系统死机，我们可以调用命令对象的load()，从磁盘中读取先前的数据，将程序恢复到死机前的状态

对于更高级的应用，这些技巧可以扩展到事物处理中，即一群操作必须全部进行完成，或者什么操作也没有进行

1.11 命令模式小结

命令模式允许我们将动作封装成命令对象，这样就可以随意存储，传递和调用它们
在这里插入图片描述

1，命令模式将发出请求的对象和执行请求的对象解耦

2，调用者通过调用命令对象的excute()方法发出请求，来控制接收者的行为

3，命令可以支持撤销，在每个命令对象中实现undo()方法来返回到excute()被执行前的状态

4，命令也可以用来实现日志和事物系统

雫#1999
关注
  • 0
    点赞
  • 踩
  • 0
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
HF_ 命令模式（Command Pattern）_20200328
qq_30185503的博客
03-28 240
命令模式（Command Pattern） 首先要理解什么是命令，命令就是通过目标的引用去调用目标的方法，所以命令的发出者必须有目标的引用。代码上就是点操作符访问咯，object.method(param...)。 而命令模式的意图就是，将这个方法的调用过程封装起来，封装为一个对象，这个对象就叫做命令，有封装就肯定有抽象才显得有逼格啊。这样就将发出...
工作流模式_状态的模式(C6)
timeson
09-06 472
这三个模式的共同点是：模式所涉及根据当前运行的流程状态来改变流程里的执行路径，包括： [list] [*] Deferred choice（延迟选择模式） [*] Interleaved parallel routing（乱序选择模式） [*] Milestone（里程碑模式） [/list] [color=red][b]WP_16、Deferred choice（延迟...
hf-ch11-代理模式
qq_42239081的博客
04-17 342
0. 序 代理模式，在一些框架中频频见到的东西，得好好看看。 代理模式要做的：控制和管理访问。 代理模式为另一个对象提供一个替身或占位符以控制对这个对象的访问。 代理模式可以实现无侵入式的代码扩展，也就是方法增强，可以在不用修改源码的前提下进行增强方法。另外，通过代理的方式避免暴露被代理对象或者说代理不容易被取得的对象，满足开闭原则 1. 远程代理 远程代理即远程对象的本地代表。“远程对象”是指活...
bytectf 2019 hf
feng的博客
04-12 540
知识点 整形下溢出 Uninitialized Storage Pointer WP 源码： pragma solidity ^0.4.24; contract hf { address secret; uint count; address owner; mapping(address => uint) public balanceOf; mapping(address => uint) public gift; str
命令模式----读书笔记
u011337574的专栏
03-04 277
定义 命令模式将“请求”封装成对象，以便使用不同的请求、队列或者日志来参数化其他对象。命令模式也支持撤销操作。 例子 我们写一个遥控器的例子。在遥控器上按lightOn的按钮，远程控制电灯打开。 interface Command {//命令接口，其他命令需要实现该接口 fun excute() } class Light{ fun on(){ ...
Head First设计模式
01-11
Head First设计模式，Head First丛书。介绍设计模式中的经典书籍。具体的就不介绍了，希望给大家带来帮助和提高。
CR95HF操作命令介绍中文版
07-30
对CR95HF的大部分操作命令进行了中文介绍
包括Gof模式的23中设计模式
10-22
整理的设计模式的学习资料（整合在一个Excel中），主要包括Gof模式的23中设计模式。
HF雷达波形设计
12-23
高频雷达的波形设计是信号处理领域中比较重要的一步，波形的优劣程度是目标稳定探测的重要部分，本文章详细阐述了基本的波形设计理论和比较经典的波形。
CR95HF操作命令中文版
07-30
CR95HF操作命令介绍中文版介绍了大部分的操作指令，对CR95HF看开发有一定的帮助
命令模式（一）
weixin_37885641的博客
05-20 529
1 需求 设计一个家电自动化遥控器的API * 这个遥控器一共有7个可编程的插槽（每个都可以指定到一个不同的家电装置），每个插槽都有对应的开关按钮。这个遥控器还具备一个整体的撤销按钮。 * 有一组Java类，这些类是由多家厂商开发出来的，用来控制家电自动化装置，如电灯泡，风扇，热水器和音响等。 * 创建一组控制遥控器遥控的API，让每个插槽都能够控制一个或一组装置。注意：能够控制目前...
设计模式之命令模式
人丑多读书
04-19 769
命令模式：将一个请求封装成一个对象，使得你用不同的请求把客户端参数化，对请求排队或者记录请求日志，可以提供命令的撤销和恢复功能 命令模式类图 命令模式五个角色 ●　　客户端(Client)角色：创建一个具体命令(ConcreteCommand)对象并确定其接收者。 ●　　命令(Command)角色：声明了一个给所有具体命令类的抽象接口。 ●　　具体命令(Concr
开发之路（设计模式六：命令模式上）
weixin_34064653的博客
09-04 110
封装调用：将方法调用给封装起来。 这次讲的是命令模式，他的作用就是方法给封装起来，有需要的时候就调用，调用者并不需要关心它是如何实现的。 我们来看一张流程图注：1、订单封装了准备餐点的请求，2、女服务员的工作是接受订单，然后调用订单的orderUp方法，女服务员并不关心订单内容是什么，她只需调用orderUp方法3、厨师就是一个...
【Head First 模式设计】第6章 命令模式
HPP_CSDN的博客
03-25 212
命令模式将一个请求封装为一个对象，从而可以使用不同的请求、队列或日志请求来参数化其他对象，并支持可撤销的操作。
命令模式(Command Pattern)
weixin_30387423的博客
01-03 76
命令模式： 　　解决「请求者」与「执行者」之间的耦合。 　　比如： 　　　　一个面馆子里来个一位客人，客人在菜单上写了「鱼香肉丝盖饭」并交给了服务员，服务员把菜单拿到后堂，交给了大厨！！！ 　　　　　　　　　　 　　其中，订单就起解耦的作用！！！ 原理： 　　 　　Command 是命名模式的抽象接口，所有的具体命名都需要实现这个接口 　　Client 相当于上面例子中的客...
网络控制播放器（局域网内通过TCP和UDP控制视频播放器）
queby912的专栏
10-29 6294
分享一个视频播放器，这个播放器支持能过网络TCP和UDP协议控制，同时还支持RS232和485串口控制。 可以通过指令控制播放器播放指定的视频，音量控制，图片浏览等。 播放器支持与所有的中控软件对接。 控制指令： 进入视频模式：[MSG]MOD:VID[/MSG] 进入图片模式：[MSG]MOD:IMG[/MSG] 视频 播放： [MSG]CC:1[...
关于CPU C-States 省电模式，你需要知道的事情
热门推荐
chenglinhust的专栏
06-13 11万+
为了在CPU空闲的时候降低功耗，CPU可以被命令进入low-power模式。每个CPU都有几种power模式，这些模式被统称为C-states或者C-modes。lower-power模式最早在486DX4处理器上被引入，到现在，更多power mode被引入和增强，来进一步降低CPU的功耗。这些模式最基本的思想是通过CPU内部的idle unit切断CPU的clock信号和供电。越多的CPU单元...
遥控器控制灯光
li_xinghua的博客
10-26 520
核心代码 效果图
Win系统 - 关于 CPU C-States 省电模式，你需要知道的事情
牧码的博客
07-17 3110
为了在CPU空闲的时候降低功耗，CPU可以被命令进入low-power模式。每个CPU都有几种power模式，这些模式被统称为C-states或者C-modes。 lower-power模式最早在486DX4处理器上被引入，到现在，更多power mode被引入和增强，来进一步降低CPU的功耗。 这些模式最基本的思想是通过CPU内部的idle unit切断CPU的clock信号和供电。越多的CPU单元被停止(通过切断时钟)，降低电压或者完全关闭，降低的功耗就越多，但同时也需要更多的时间来唤醒CPU， 重
RFID工作模式有?
最新发布
01-14
RFID技术中的工作模式主要有以下几种： 1. 主动式工作模式（Active Mode）：标签内置...4. 无线射频识别系统（RFID）还可以根据频率进行分类，常见的频率包括低频（LF）、高频（HF）、超高频（UHF）和超高频（SHF）。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
