Cadence17.2的.brd文件转HyperLynx9.4.1的.hyp文件方法

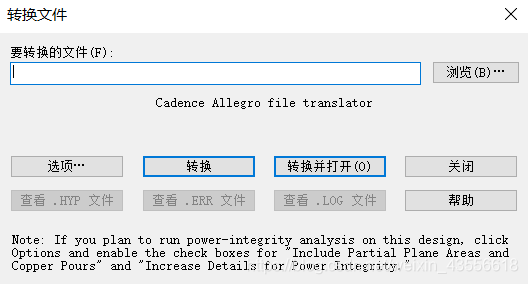

最近用hyperlynx进行PCB的信号完整性仿真，需要把各种PCB格式转化为.hyp格式。在这过程中发现用AD画的PCB可以直接export出.hyp格式，非常方便，但是cadence画的PCB却无法直接导出，需要用hyperlynx自带的PCB转换器对candence的.brd文件进行转换，如下所示：

但是转换一直失败，查看.ERR文件发现有这样一行：ERROR: Cadance Allegro utility: extracta，所以是extracta.exe的问题，具体解决方法是添加系统变量CDSROOT，值为D:\Cadence\Cadence_SPB_17.2-2016\tools\bin（你的extracta.exe所在的位置），确定之后重启电脑，问题解决。
