什么是反馈（有/无反馈）

在判断反馈的类型之前，要先搞清楚什么是反馈。放大电路输出量的一部分或全部通过一定的方式引回到输入回路，影响输入，称为反馈。

例题：

显然无反馈，因为没有连接。

无反馈，因为输出并没有对输入产生影响，R其实为负载电阻。

有反馈，而且把输出电压全部反馈回去。

有反馈，分立元件稍难辨认一些，Rs既出现在输出回路，又出现在输入回路，因此肯定把输出的变化引回到了输入。

正/负反馈

从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反馈，否则为正反馈。

具体做法：“瞬时极性法”，给定输入的瞬时极性，看净输入量的变化（因为净输入量减小，输出量就减小），若净输入量变小，则为负反馈，否则为正反馈。

例题：

给输入一个瞬时极性“+”，因为输入加在了运放的同相输入端（当输入加在同相输入端时，输出与输入同相，加在反向输入端时，输出与输入反相），所以输出也为“+”，这样反馈回来的电压也为“+”，相当于减小了运放的净输入量，因为刚开始是“+”-“0”，现在是“+”-“+”，所以使得净输入电压减小，所以是负反馈。

给输入一个瞬时极性正，所以反相输入端处为正，因为加在了反相输入端，所以输出是负，所以R2上有一个从左往右的电流，相当于把从R1流入的输入电流分流走了一部分，相当于减小了输入电流，因此为负反馈。

给输入一个瞬时极性正，所以同相输入端处为正，因为加在了同相输入端，所以输出是正，注意此时和上个例子有些不同，因为我们判断的是反馈量造成的影响，所以由于输出是正，因此R2上的电流应该从右往左流，相当于输入多了一股电流，增大了输入，因此为正反馈。

交流/直流反馈

直流通路中存在的反馈称为直流反馈，交流通路中存在的反馈称为交流反馈。（交流通路中电容视为短路，直流电源接地）

例题：

仅有直流反馈，因为交流的时候电容短路，R2相当于负载电阻。

仅有交流反馈，因为直流时，电容相当于开路。

交直流反馈并存。

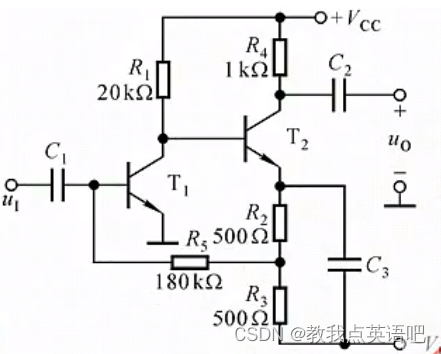

仅有直流反馈。因为R5，所以有反馈，因为交流时C3短路，并且对地短路，所以交流时无反馈。

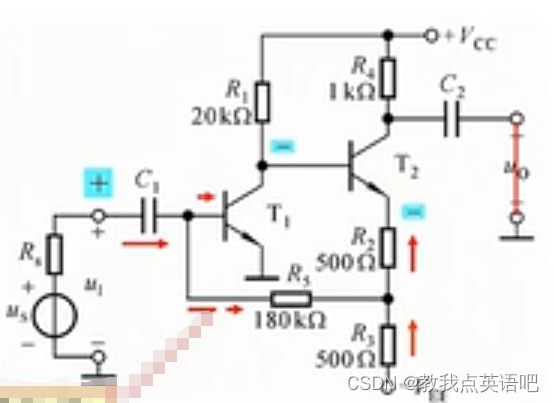

分立器件稍难判断，同样给输入一个瞬时极性正，由于后面是共射放大电路（输出与输入反相），因此因此T1的输出是负，后面又是共射放大电路，T2发射极处为负，由于交流时的-VEE接地，因此R2和R3的电流向上，R5的电流向右，相当于从输入电流中抽取了一部分电流，减小了输入电流，因此为交流负反馈。直流时C1开路，系统没有输入。

局部/级间反馈

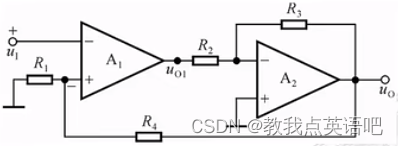

只对多级放大电路中某一级起反馈作用的称局部反馈（如下图R3），将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈（如下图R4）。

通常我们研究的重点是级间的交流负反馈，也就涉及到四种组态：电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈，下面进行阐述。

电压/电流反馈

将输出电压的一部分或全部引回到输入回路来影响净输入量的为电压反馈。将输出电流的一部分或全部引回到输入回路来影响净输入量的为电压反馈。

具体做法：令输出电压为0，若反馈量随之为0，则为电压反馈，若反馈量依然存在，则为电流反馈

例题：

领输出接地为0，输出回来的反馈量消失了，因此为电压反馈。注意这只是判断方法，实际不可把运放输出直接接地，会烧毁运放。

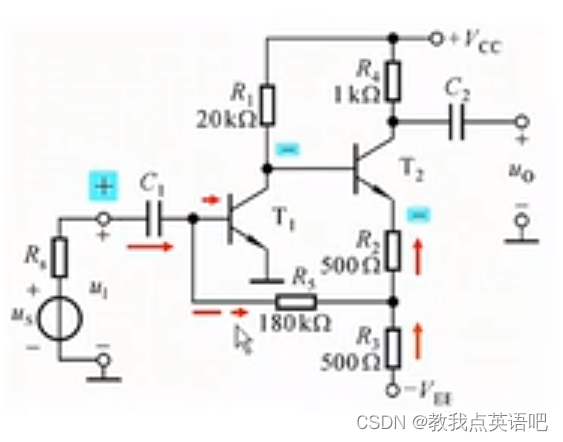

没错，这是前面的那个例子，已经知道是交流负反馈了，那么是电压还是电流反馈呢，把输出接地看看，如下图。

把输出接地之后，反馈电流还在吗，这就涉及到对三极管的理解，三极管的发射极电流Ic仅受控与基极电流Ib（β倍），因此反馈量还是存在的，所以为电流反馈。

说了这么些，引入电压和电流反馈的目的和意义是什么呢。就是引入电压负反馈，稳定输出电压；引入电流负反馈，稳定输出电流。

何为稳定输出电压，就是当负载变化的时候，输出电压基本不变。何为稳定输出电流，就是当负载变化的时候，输出电流基本不变，而负载上的电压是变化的。所以引反馈的时候要搞清楚负载到底需要的是什么，是需要稳定的电压还是稳定的电流。

串联/并联反馈

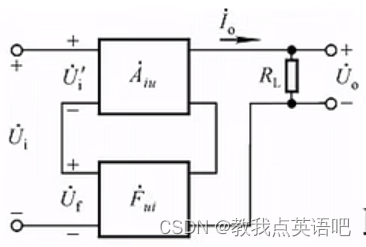

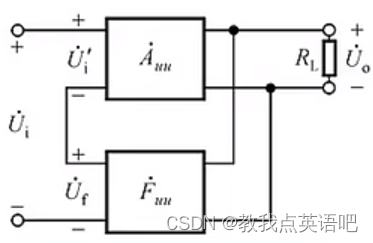

描述的是输入量、反馈量、净输入量的叠加关系，如果三者以电压方式叠加则为串联反馈，如果三者以电流方式叠加则为并联反馈。

例题：

上面已经分析过，是以电流方式叠加，因此为并联反馈。

上面也已经分析过，是以电压方式叠加，因此为串联反馈。

综合例题

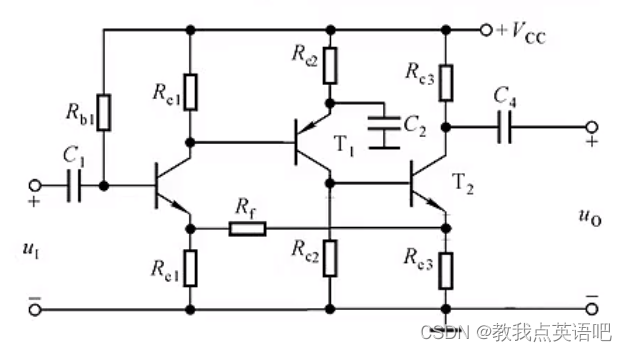

此分立元件放大电路的反馈类型？

一个一个来分析。

首先有反馈吗？有，因为输出经过Rf引回到输入了。

交流反馈还是直流反馈？交流反馈，因为直流的时候C1和C4开路，注意C2是旁路电容。

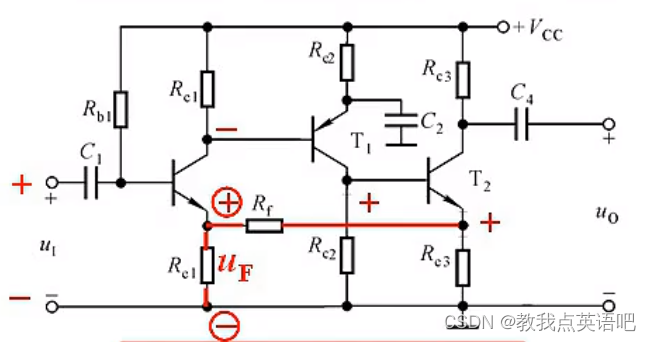

正反馈还是负反馈？这就需要详细判断一下，瞬时极性法，令输入为正，由于共射放大电路，三极管的集电极为负，注意T1也是共射放大电路，只不过是PNP型的，所以T1的集电极为正，T2也是共射放大电路，因此发射极为正（共射放大电路的集电极与输入反相，发射极与输入同相）。因此Rc1是上正下负，输入也是上正下负，相当于减小了输入，是负反馈。

是并联反馈还是串联反馈？上面已经分析过输入和反馈量是以电压方式叠加，因此是串联反馈。

是电压反馈还是电流反馈？把输出接地，反馈仍存在（之前已经分析过，发射极电流受控于基极），因此是电流反馈。

综上，此放大电路引入了电流串联负反馈。

思考题：

1.若上图从发射极输出，则电路引入了何种反馈？

答：电压串联负反馈，分析与上述相同，只是将输出接地时，反馈量为0，所以为电压反馈。

注：以上整理参考了清华大学华成英老师的模拟电子技术基础公开视频课程，大家可以自行查阅。
