点线图和阶梯图的画法

欢迎关注”生信修炼手册”!

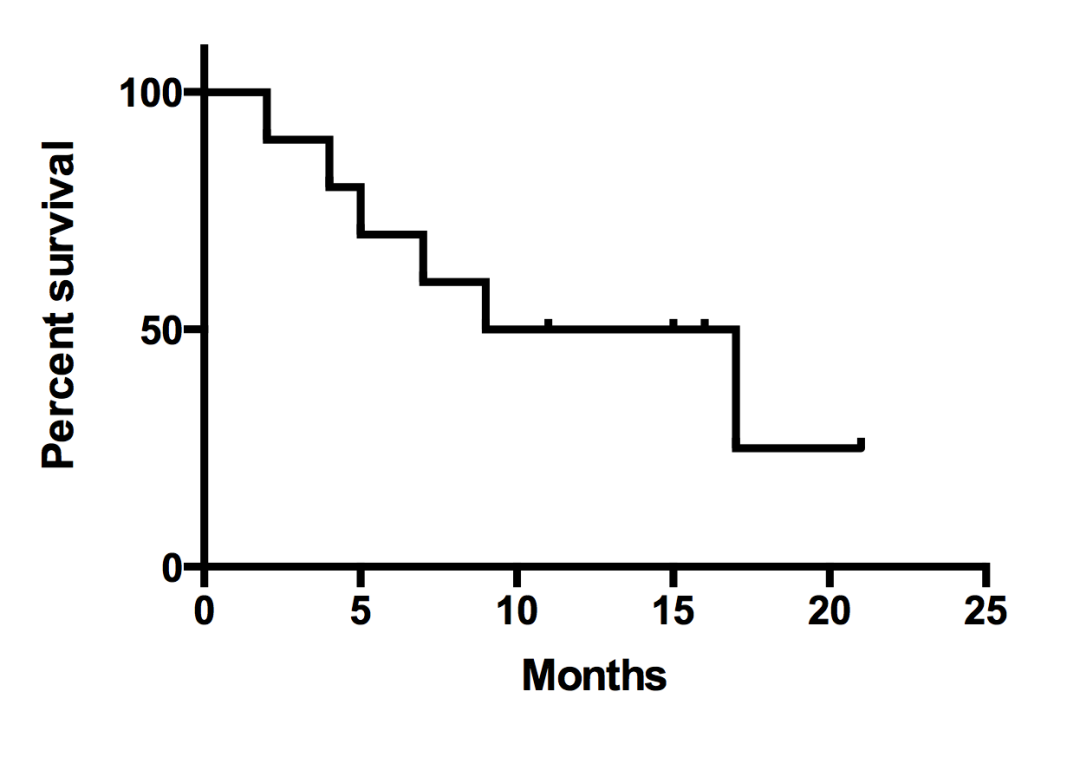

在普通折线图的基础上，有两种特殊的折线图，分别是阶梯图和点线图，首先来看下阶梯图，下图是一个典型的生存曲线

可以看到，生存曲线就是一个典型的阶梯图，不同于直接相连而成的折线图，在阶梯图中，每两个点之间通过一个90度的折线进行连接。在matplotlib中，通过step函数来实现折线图，用法如下

>>> import matplotlib.pyplot as plt
>>> x = range(20)
>>> y = range(20)
>>> plt.step(x, y)

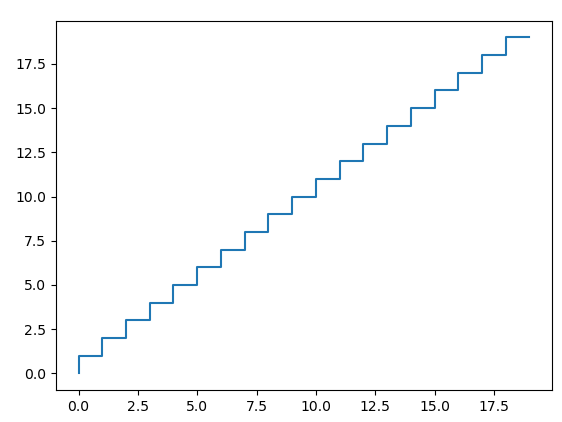

输出结果如下

对于阶梯图而言，有一个关键的参数where来控制阶梯的样式，有以下三种取值

1. pre

2. post

3. mid

默认值为pre, 和普通的折线图放到一起，更能提现其效果，默认的效果如下

>>> plt.plot(x, y)
>>> plt.step(x, y)
>>> plt.show()

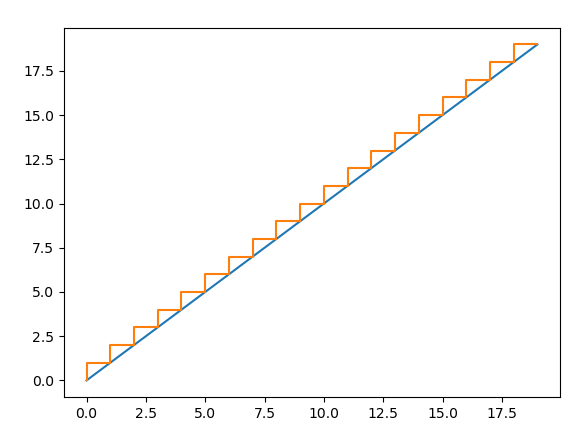

输出结果如下

可以看到，默认的截图是在普通折线之上的，当修改where参数的值为post时

>>> plt.plot(x, y)
>>> plt.step(x, y, where='post')
>>> plt.show()

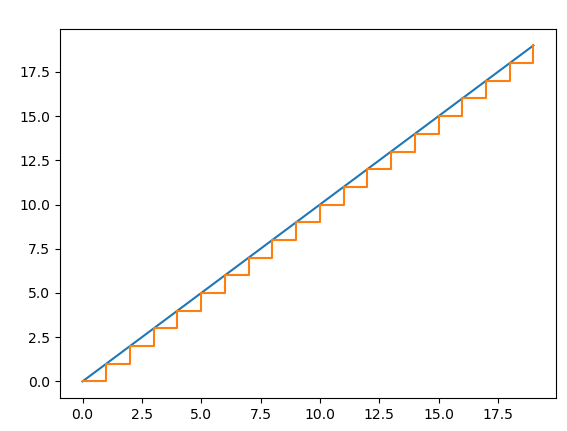

输出结果如下

此时，阶梯位于折线图的下方，当修改参数的值为mid时

>>> plt.plot(x, y)
>>> plt.step(x, y, where='mid')
>>> plt.show()

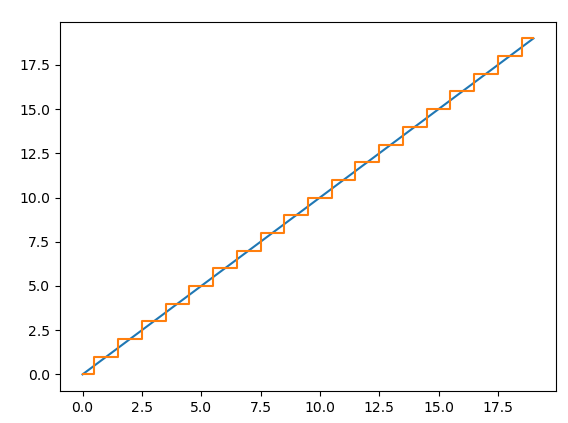

输出结果如下

点线图在matplotllib中通过stem函数来实现，基本用法如下
