1 概述

  这篇文章介绍了StarLink星座带宽的估计，这些估计是基于公开数据获得的，其中包括SpaceX专家的公开声明，提交给FCC的文件和StarLink用户的数据。

2 starlink波束地理特征

  来自卫星的波束覆盖的地球表面上的小区的直径为15英里（24.13公里）。)。StarLink网络使用一个15英里的六边形来规划其固定的覆盖范围，面积为379平方公里。

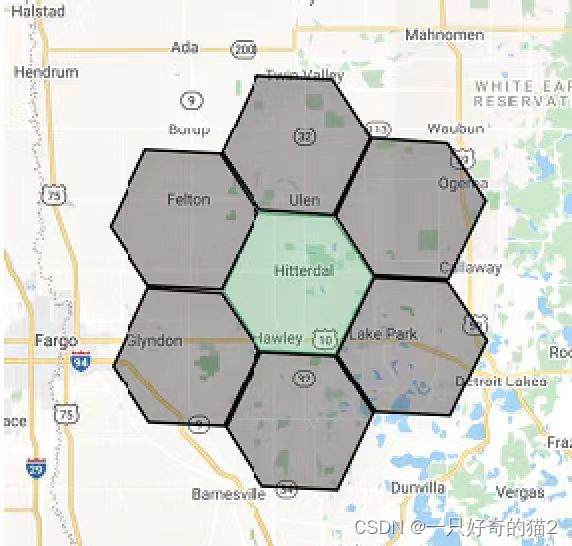

图1 波束特征

3 starlink一些统计分布信息

  在美国农村地区，有5723万人生活在农村地区，平均家庭规模为2.53人。因此，平均而言，农村地区的一个区域里有5 339人，其中有2 110所房屋。StarLink卫星对用户终端的可用带宽在Ku波段为2000 MHz，从终端到卫星为500 MHz。提交给FCC1的文件讨论了从BPSK到64QAM调制的可能性。
  FCC(1)讨论了从BPSK到64QAM调制的可能性。卫星上有两个极化。

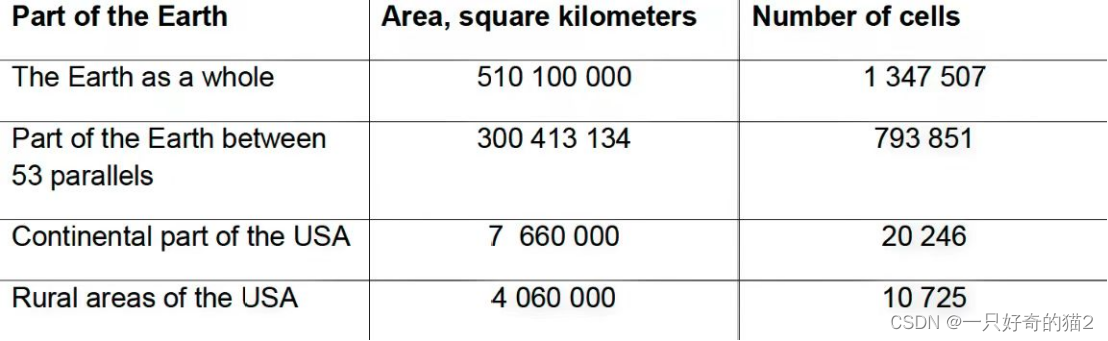

不同情况下的小区数量：

1在2000 MHz和64QAM FEC=0.873(=8/9)，我们将获得一颗StarLink卫星的总吞吐量，2000 x 2 x 5.11=20.22 Gbit，这与已知数据完全一致，包括第一个SpaceX发送到FCC的应用程序（20.22G bit这个计算公式可能是按照64QAM乘以编码速率来的，但是正式计算6* 0.873 = 5.238，使用的5.11这个值应该是考虑了一些其他控制信道的开销，再乘以2是表示2极化的意思？或者说是MU 配对后2流的意思，如果是这样，starlink MU配对的流数是不算大的）。
2 UT-1用户终端工作在240/62 MHz信道3…

3…并且仅在一个（右）极化中。因此，8个波束可以在一个极化中同时工作在一颗卫星上。我们将估计需要多少颗卫星来确保使用基于UT-1型终端的服务100%覆盖地球的任何部分。
  要实现美国农村地区的100%覆盖，需要1341颗卫星，截至撰写本文时，目前有1400多颗在轨卫星。然而，一切并不那么简单，因为所有的卫星都相对均匀地分布在整个地球表面——53条平行线之间，美国大陆的领土只占地球领土的2.55%。

  让我们估计在任何给定时刻，美国上空有多少颗卫星可供服务。为此，我们将使用www.starlink.sx服务（非常感谢网站的创建者）。请注意，美国上空的卫星密度是不均匀的，这取决于用户的纬度。根据卫星波束覆盖的纬度，每个卫星覆盖范围估计为15英里（24.13公里）

  蓝点是活动卫星，黄点是网关。2021年9月3日拍摄了该星座的位置图像，当天有1,282颗卫星到达了最终轨道。随着StarLink星座的不断增长，在撰写本文时，卫星的数量可能会更多。

  让我们估计不同纬度的卫星覆盖的“密度”，很明显，居住在美国北部的人获得StarLink服务的机会比居住在该国南部的人高出70%。

  为了仅向美国农村地区（占美国的53%）提供服务，需要1,549颗卫星（占第一阶段的100%）。
总的来说，事实证明，在最好的情况下，即使在美国北部地区，农村地区的29个小区中只有1个（不到4%）可用，该服务将通过全面部署第一阶段的移动网络来解决。

  SpaceX的任务包括对地球的全覆盖，没有它就不可能组织船只和飞机的漫游，所以必须有一个解决方案。
  首先，可以排除一些无人居住的地区或没有航线或航线的地区。相控阵天线的再瞄准时间仅为5-10微秒（比Starlink网络的延迟低4000倍）。这允许单个波束的波束跳跃依次服务于多个小区

  然后，根据在一个服务周期中包括多少个小区，可以将提供服务的小区数量增加2至5至10倍或更多。

  对于4,408颗卫星，v.1.0 Ku/Ka波段，每10个小区1个波束的周期：
  至此，关于为StarLink服务提供全球覆盖的可能性的分析可以认为已经完成。现在让我们从订阅者流量的角度考虑星座的必要构成。

  StarLink卫星的带宽将是20 Gbps。现在，网络只能使用一个极化与UT-1终端一起工作。

  此外，要使用64QAM调制，必须具有超过17 dB的EbNo（归一化信噪比度量）。然而，目前UT-1终端上的SNR（信噪比）参数为11至12.5 dB，对应16至32 APSK（幅度和相移键控），最大为3.5 bit/Hz。
  StarLink服务的测试间接证实了这一点：2021年春季，在德国开始提供服务时，终端的创纪录速度得到了证明，每个小区的用户数量很少，一个用户可以使用整个波束的带宽，然后是1,584颗卫星（100%的第一阶段）

  我们可以从以下假设出发：如果波束仅服务于1个小区，则同一小区中的所有用户应共享大约840Mbit，如果波束使用波束跳跃并服务于3个小区，则共享大约240Mbit。我们来分析一下一个StarLink用户可以下载多少流量。

  让我们假设StarLink用户的需求是相似的。5个小时（下午6:00至11:00），用户平均下载5.87 GB.让我们假设85%的流量来自互联网-那么我们需要每秒2.27 Mbit才能下载如此大量的流量。
  还应该考虑到消费高峰时刻，例如Netflix或超级碗的首映式。运营商的实践不允许平均网络负载超过70%至80%，以避免在此类高峰时段期间服务降级。

  让我们假设平均网络负载是其全部容量的80%。在这种情况下，小区有672 Mbit，可以服务296个用户，或14%的潜在用户生活在小区。为了服务更多的用户，您需要使用第二，第三，等等，相同或另一个卫星的波束，但总是在不同的频率。
  使用UT-1时，为美国大陆的50万用户提供服务所需的卫星数量估计为500000/(8x296)=211颗卫星

  如果地球表面有均匀分布的卫星，并且仅考虑美国领土（地球表面的2.55%），该星座应该包括315/2.55%=8274颗卫星。然而，作为位于美国边界以外300至500公里的卫星（在海洋，加拿大或墨西哥上空），同样可以服务于美国领土。此外，在北部边界，卫星密度几乎是南部的两倍。我们假设美国大陆的领土可以由星座中5%的卫星提供服务，在这种情况下，星座应该由4229颗卫星组成。

  您还可以计算出完全部署的StarLink Ku波段星座可以为美国大陆的多少用户提供服务-4,408/4,229 x 500,000=521,000个活跃用户。考虑到阿拉斯加，夏威夷，加拿大，欧洲和其他国家，它将有可能…

  欧洲和其他国家，将有可能考虑100万用户。让我们重复一遍-计算是针对UT-1终端的当前模型和美国用户的流量消费概况进行的。
  截至撰写本文时，第一阶段部署的1,584颗卫星的StarLink星座可以为美国大陆的187,000个用户提供先前所示的流量消费概况。最大用户群将在4到6个月内达到，但免费容量将在美国大陆以外。

  由于缺乏有关实际流量消耗的数据，并考虑到现在连接到StarLink服务的用户以前使用低速连接(1.5Mbit)，有可能他们还没有形成需要（习惯）使用需要高速上网并消耗大量流量的程序。在这种情况下，StarLink用户的流量消耗达到美国平均水平可能需要6-12个月，在此期间，流量消耗达到美国平均水平。

  StarLink网络中流量消耗可能较少的另一个原因是，该网络目前处于beta测试模式，一些用户与旧提供商并行使用StarLink，从而减少了StarLink网络上的负载。
  如果，在未来，SpaceX将公布活跃用户数量（理想情况下，单用户平均流量消耗）其存在的国家，那么就可以根据实际情况检查估计数。

4 总结分析

1、starlink的下行带宽有2G HZ，上行带宽有500M HZ，这篇技术文档中没有给出一些具体单个小区的带宽，我的理解应该是多个小区共2G HZ的下行，比如单个小区100M HZ，20个小区总计2G HZ，考虑保护带可用带宽可能会更小一些。上行也应该是类似的效果。
2、starlink的波束具体单个小区是怎么分配的，目前得到的信息还不太清楚，为什么是8个波束，而且是单个极化8波束，感觉是不同极化打向了不同的位置，覆盖不同的区域。这个也挺奇怪的。
3、starlink的调制方式用到了QPSK\8PSK\16PSK等，这个也是与3GPP NTN不同的地方，为什么这样用？16PSK在卫星同行上会比16QAM要好？感觉有点意思。但是不知道具体原因。
4、starlink的波束细节还需要收集更多的资料分析，目前得到的信息还是不够全，网络上的细节技术资料很少。
