【eMTC】eMTC PBCH与LTE PBCH有什么不同

1 概述

  eMTC是基于LTE演进的物联网技术，在R12中叫Low-Cost MTC，在R13中被称为LTE enhanced MTC ，即eMTC，旨在基于现有的LTE载波满足物联网设备需求。eMTC基于蜂窝网络进行部署，支持上下行最大1Mbps的峰值速率，其用户设备通过支持1.4MHz的射频和基带带宽，可以直接接入现有的LTE网络。LTE在不断演进的过程中，最新的eMTC和NB_IoT都进一步优化了系统的成本、增强了续航能力、扩大了覆盖范围。eMTC的最关键能力在于支持移动性并可以定位，成本只有Cat1芯片的25%，相比于GPRS速率要高四倍。
  为了支持eMTC的功能，LTE协议对各个物理层信道都进行了增强，有的定义了新的信道，比如PBCH，就是基于LTE原协议的增强，下面我们来展开介绍一下PBCH为了支持eMTC是怎样增强的。

图1 物联网示意图

2 LTE的PBCH

  LTE的PBCH在子帧0发送，每个帧的子帧0都会发送，40ms为周期发送，在40ms内会重复发送同样的内容，RV版本可以不一样。

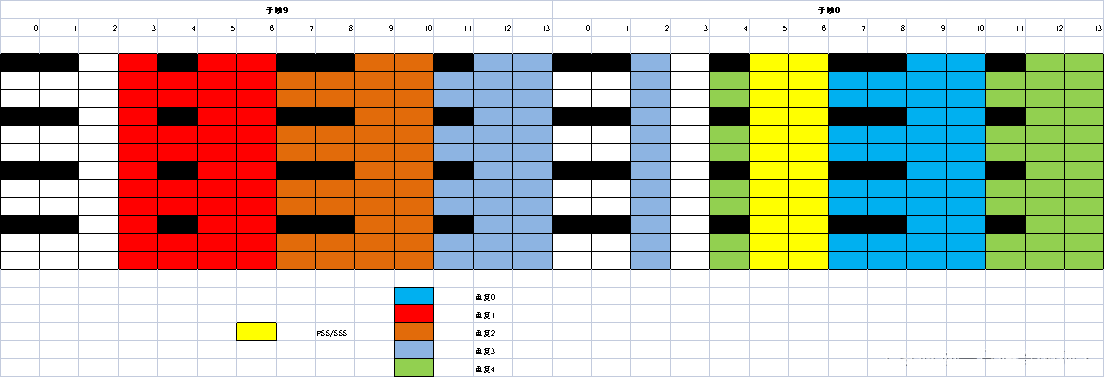

图2 LTE PBCH示意图

3 eMTC PBCH引入重复

  我们知道eMTC是物联网的技术，终端所处的位置可能是一些覆盖很差的区域，这样，原有的PBCH信道会出现覆盖不足，导致解析失败的情况。LTE协议对于EMTC场景引入了PBCH的重复，终端通过多次PBCH的联合接收解调来提升PBCH的性能。

具体茹下图所示，FDD的eMTC协议定义了PBCH 4次重复，分布在子帧0和子帧9。

图3 eMTC PBCH 引入重复映射示意图（FDD）

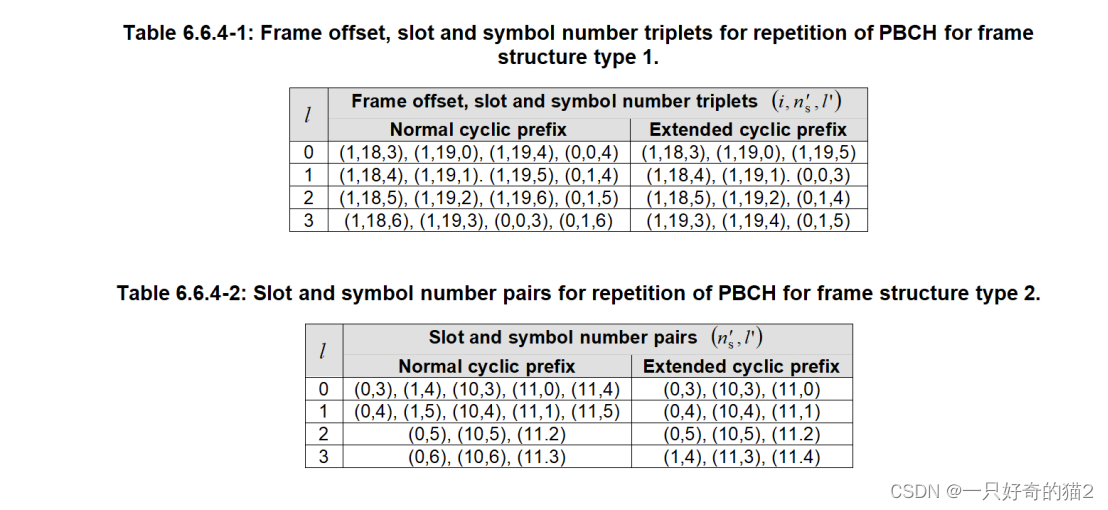

图4 211协议中eMTC重复映射描述

4 eMTC MIB内容

  MIB 中会携带schedulingInfoSIB1-BR-r13字段，如果字段不为0，表示小区会发送SIB1BR，也会确认此小区支持eMTC的终端接入。

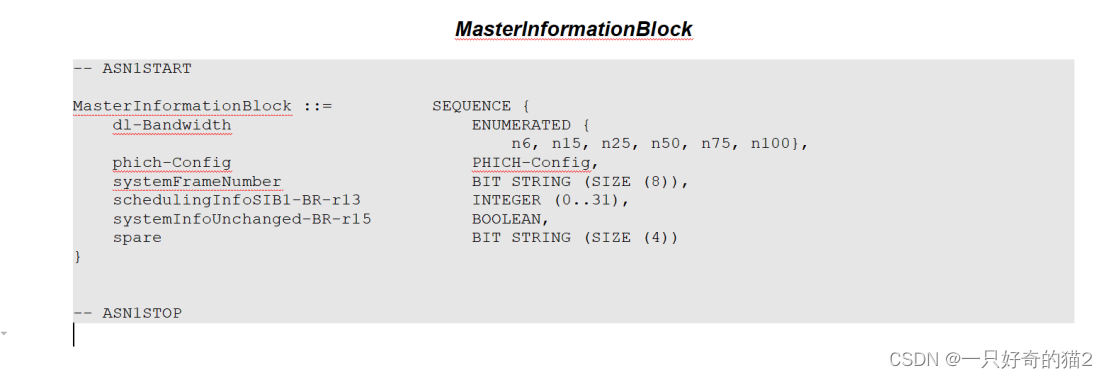

图5 MIB内容

5 参考文献

1、https://baike.baidu.com/item/eMTC/20217129?fr=ge_ala
2、3gpp 36.211
3、3gpp 36.331
