SIWAVE提取S参数

1 SIWAVE提取S参数

1.1 将.brd文件导入SIWAVE

有几种方法，这里采用的是把.brd文件转换为IPC2581（其他几种在我电脑上不好使，不知道是软件版本原因还是啥）：

注意选择IPC2581-A、FULL，导出后为.xml文件:

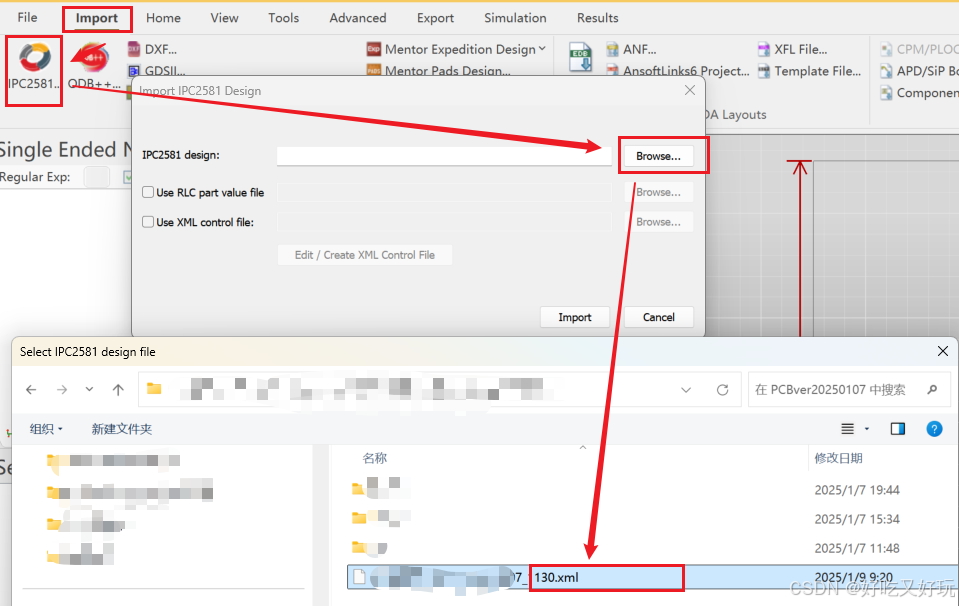

打开SIWAVE，新建Project，导入文件：

1.2 检测叠层结构

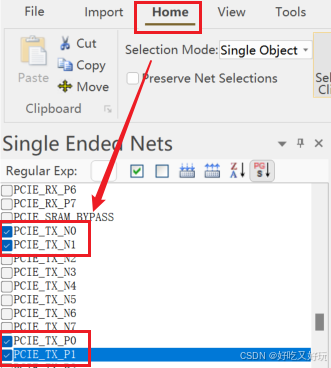

1.3 勾选待仿真网络，创建端口

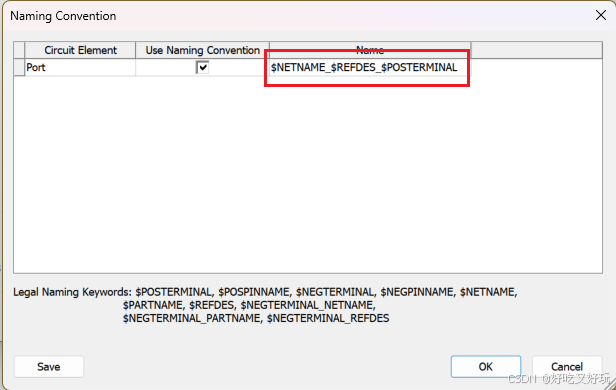

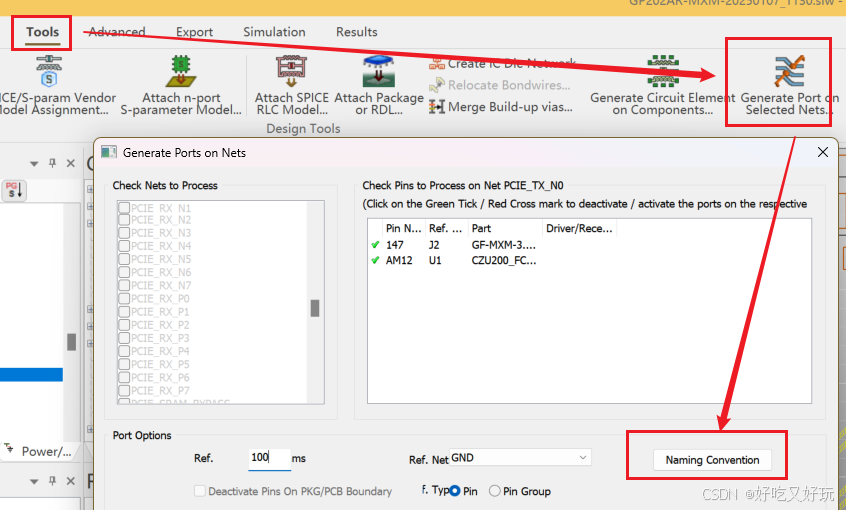

创建端口这里，选择Naming Convention，再Name中填入

$NETNAME_$REFDES_$POSTERMINAL

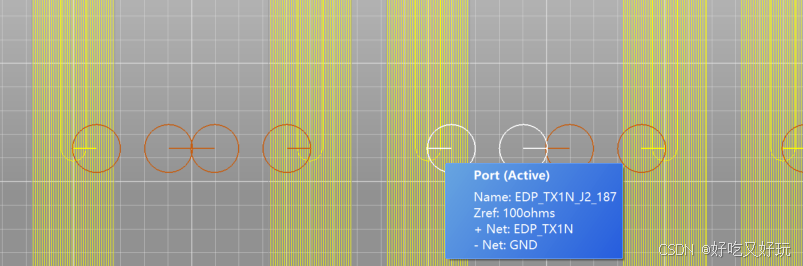

之后创建端口，看到PCB上出现了对应端口标记

确认端口创建无误：正负引脚，参考网络等

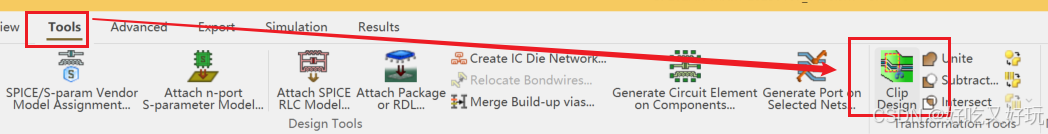

1.4 PCB裁剪

节省算力需求缩短仿真时间

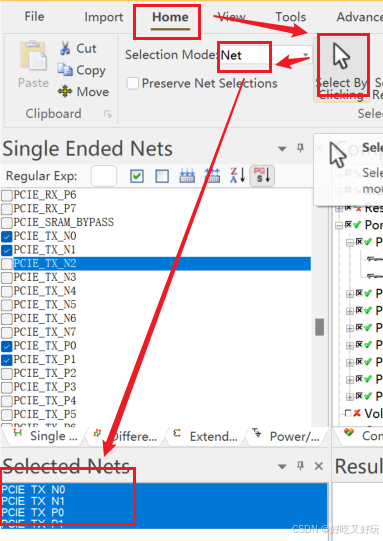

选中Net或DifferentialNet，选中待仿真的网络

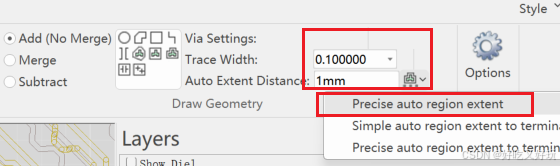

设置剪裁范围，之后选择Precise auto region extent

剪裁

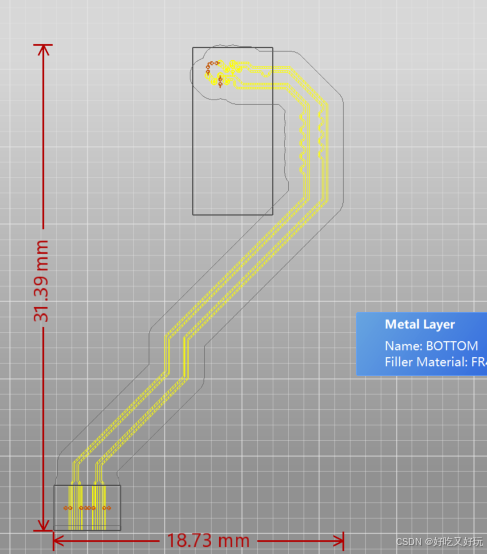

裁剪之后，只剩下选中的网络

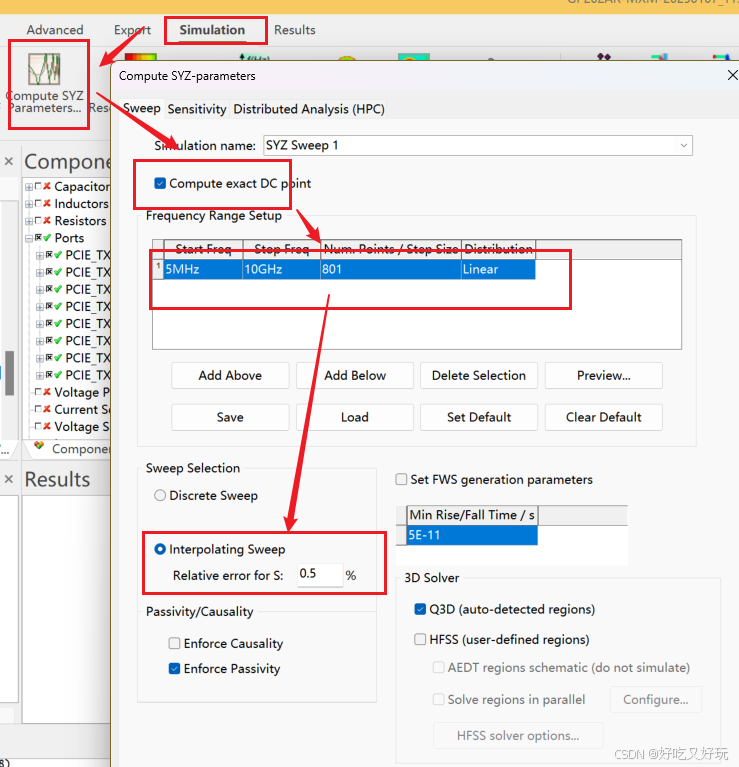

1.5 设置仿真参数，开始仿真

1.6 等待

1.7 查看结果

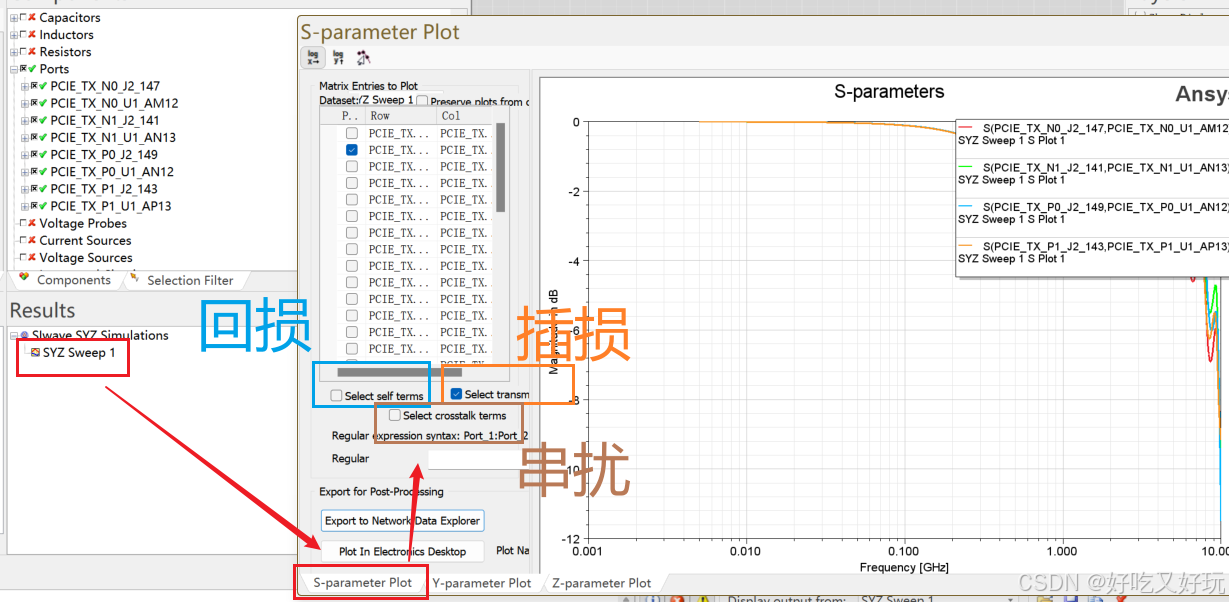

选择S参数，可以看回损、插损和串扰

2 S参数模型保存和导出

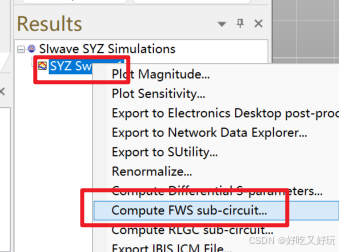

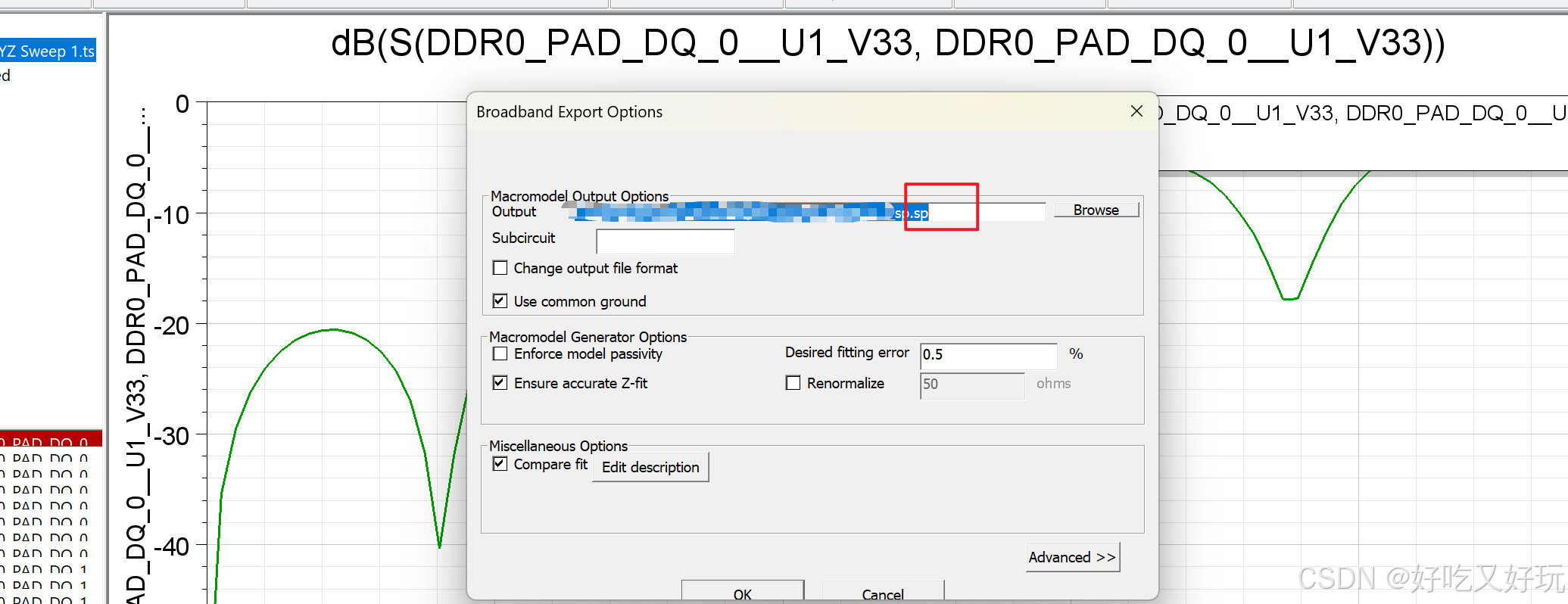

在RESULTS中可以选择导出FWS模型，

导出的模型为.sp文件，可以在其他仿真软件中导入使用。

如果是用ANSYS自家的ANSYS Electronics Desktop进行后续仿真，则不需另外导出，把SIWAVE工程保存即可（为.siw格式）。
