本篇博客讨论了在20位地址线系统中使用2KX4位SRAM构建8KB8位存储器的设计。采用全译码方式，需要8块RAM芯片，连接地址线A10至A0到每个芯片，并利用A19至A11进行译码，产生4个片选信号。同时，解析了部分译码法用于8KX8位EPROM芯片的情况，并探讨了如何使用8KX8的RAM构建32KX8的存储器，结合74LS138译码器实现连续地址分配，起始于18000H的地址空间。

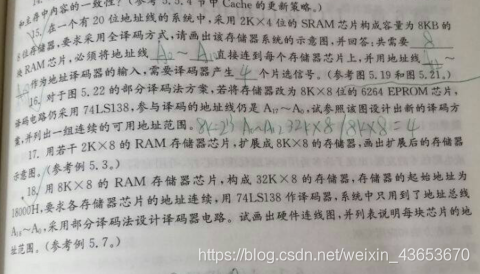

15、在一个有20位地址线的系统中,采用2KX4位的SRAM芯片构成容量为8KB的8位存储器，要求采用全译码方式，请画出该存储器系统的示意图，并回答:
共需要（8）块RAM芯片，必须将地址线（A10）~（A0） 直接连到每个存储器芯片上，并用地址线（A19）~（A11）作为地址译码器的输入，需要译码器产生（4）个片选信号。(参考图5.19和图5.21.)

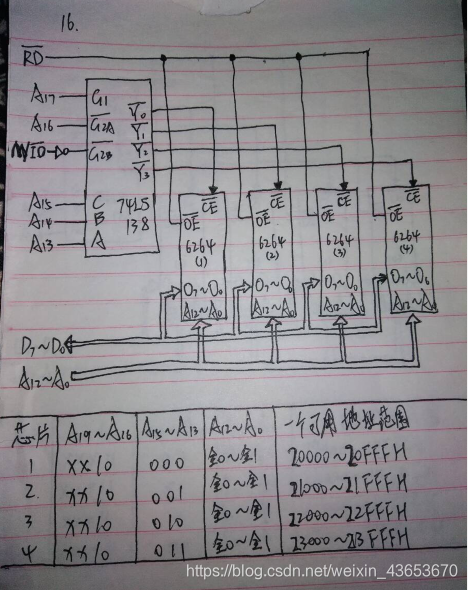

16、对于图5.22的部分译码法方案，若将存储器改为8KX8位的6264 EPROM芯片，译码电路路仍采用74LS138，参与译码的地址线仍是A17~A0，试参照该图设计出新的译码方式，并列出一组连续的可用地址范围。
18、用8KX8的RAM存储器芯片
