Chisel组合逻辑

这一节将会介绍如何使用Chisel组件来实现组合逻辑。

本节将会演示三种基本的Chisel类型（UInt，无符号整数；SInt，有符号整数；Bool，布尔值）可以如何连接和操作。

需要注意的是所有的Chisel变量都声明为Scala的val，绝对不要用Scala中的var来实现硬件构造，因为构造本身在定义后就不会变化了，只有它的值可以在硬件上运行时变化。连线可以用于参数化的类型。

常见运算符

加法实现

首先构造一个Module，这个就不详细介绍了：

import chisel3._

class MyModule extends Module {
  val io = IO(new Bundle {
    val in  = Input(UInt(4.W))
    val out = Output(UInt(4.W))
  })
}

基于这个，我们可以在数据上使用各种运算符：

import chisel3._

class MyModule extends Module {
  val io = IO(new Bundle {
    val in = Input(UInt(4.W))
    val out = Output(UInt(4.W))
  })

  io.out := io.in

  val two = 1 + 1
  println(two)
  val utwo = 1.U + 1.U
  println(utwo)
}

object MyModule extends App {
  println(getVerilogString(new MyModule()))
}

输出如下：

在这里插入图片描述

可以看到第一个加法val two = 1 + 1打印的结果是2，而第二个加法val utwo = 1.U + 1.U打印的结果是MyModule.utwo: OpResult[UInt<1>]。原因在于第一个是将两个Scala整数相加，而后者是将两个Chisel的UInt相加，所以打印时视为一个硬件节点，输出指针和类型名称。注意，1.U是将Scala的Int1转换成Chisel的UInt字面值。

还有虽然测试的内容和输入输出无关，但也要把输出给连起来，不然会报错：

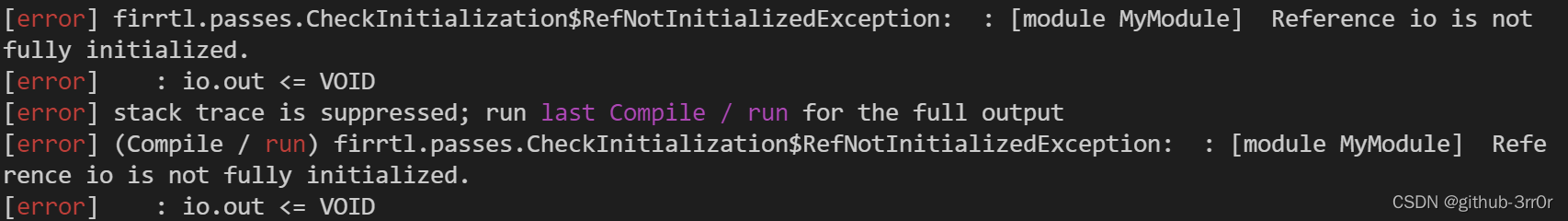

在这里插入图片描述

如果运算符两边的数据类型不匹配的话也会报错，比如：

class MyModule extends Module {
  val io = IO(new Bundle {
    val in  = Input(UInt(4.W))
    val out = Output(UInt(4.W))
  })

  val two = 1.U + 1
  println(two)
  io.out := io.in
}

会导致类型不匹配的错误：

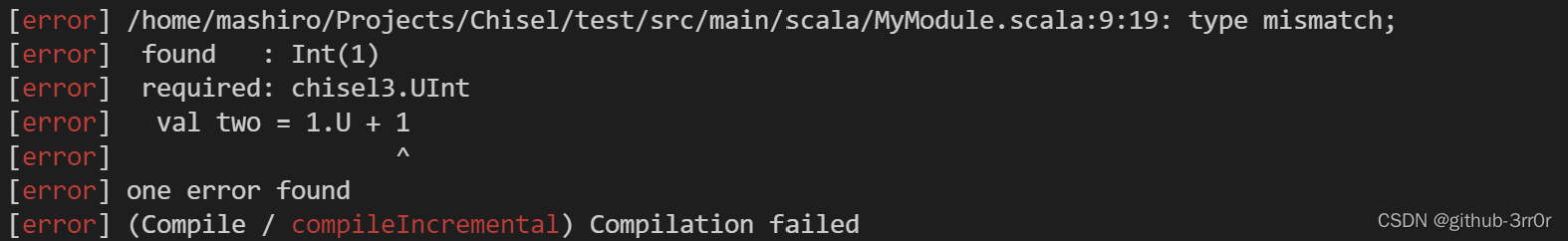

在这里插入图片描述

所以执行操作的时候要清除不同类型的区别，Scala是一个强类型的语言，因此所有的转换都必须是显式的。

减、乘、除实现

再看看其他操作符：

import chisel3._

class MyOperators extends Module {
  val io = IO(new Bundle {
    val in      = Input(UInt(4.W))
    val out_add = Output(UInt(4.W))
    val out_sub = Output(UInt(4.W))
    val out_mul = Output(UInt(4.W))
  })

  io.out_add := 1.U + 4.U
  io.out_sub := 2.U - 1.U
  io.out_mul := 4.U * 2.U
}

object MyOperators extends App {
  println(getVerilogString(new MyOperators()))
}

输出结果为：

module MyOperators(
  input        clock,
  input        reset,
  input  [3:0] io_in,
  output [3:0] io_out_add,
  output [3:0] io_out_sub,
  output [3:0] io_out_mul
);
  wire [1:0] _io_out_sub_T_1 = 2'h2 - 2'h1; // @[MyModule.scala 12:21]
  wire [4:0] _io_out_mul_T = 3'h4 * 2'h2; // @[MyModule.scala 13:21]
  assign io_out_add = 4'h5; // @[MyModule.scala 11:14]
  assign io_out_sub = {{2'd0}, _io_out_sub_T_1}; // @[MyModule.scala 12:14]
  assign io_out_mul = _io_out_mul_T[3:0]; // @[MyModule.scala 13:14]
endmodule

MyModuleTest.scala内容如下：

import chisel3._
import chiseltest._
import org.scalatest.flatspec.AnyFlatSpec

class MyModuleTest extends AnyFlatSpec with ChiselScalatestTester {
  behavior of "MyOperators"
  it should "get right results" in {
    test(new MyOperators) {c =>
      c.io.out_add.expect(5.U)
      c.io.out_sub.expect(1.U)
      c.io.out_mul.expect(8.U)
    }
    println("SUCCESS!!")
  }
}

测试结果通过。

多路选择器（Mux）和拼接（Concatenation）

Chisel内置了多路选择运算符Mux和拼接运算符Cat。

其中，Mux类似于传统的三元运算符，参数依次为(条件, 为真时的值, 为假时的值)，建议用true.B和false.B来创建Chisel中的布尔值。

Cat的两个参数依次为高位（MSB）和低位（LSB），但只能接受两个参数，如果要拼接多个值那就需要嵌套多个Cat或使用更高级的特性。

用法示例如下：

import chisel3._
import chisel3.util._

class MyOperators extends Module {
  val io = IO(new Bundle {
    val in      = Input(UInt(4.W))
    val out_mux = Output(UInt(4.W))
    val out_cat = Output(UInt(4.W))
  })

  val s = true.B
  io.out_mux := Mux(s, 3.U, 0.U)
  io.out_cat := Cat(2.U, 1.U)
}

object MyOperators extends App {
  println(getVerilogString(new MyOperators()))
}

输出如下：

module MyOperators(
  input        clock,
  input        reset,
  input  [3:0] io_in,
  output [3:0] io_out_mux,
  output [3:0] io_out_cat
);
  assign io_out_mux = 4'h3; // @[MyModule.scala 12:14]
  assign io_out_cat = 4'h5; // @[MyModule.scala 13:14]
endmodule

注意到生成的Verilog代码压根儿就没有mux或者concat的组合逻辑实现，而是两个常数赋值。

这是因为FIRRTL转换过程中简化了电路，消除了一些显然的逻辑。

测试：

import chisel3._
import chiseltest._
import org.scalatest.flatspec.AnyFlatSpec

class MyModuleTest extends AnyFlatSpec with ChiselScalatestTester {
  behavior of "MyOperators"
  it should "get right results" in {
    test(new MyOperators) {c =>
       c.io.out_mux.expect(3.U)
      c.io.out_cat.expect(5.U)
    }
    println("SUCCESS!!")
  }
}

测试通过。

关于Chisel操作符的列表可以参照Chisel cheatsheet，完整的列表和实现细节可以参照Chisel API。

练习

实现乘加操作（MAC）

实现乘加操作，输入是4bit无符号整数A，B和C，输出为8bit无符号整数(A * B) + C，并通过测试：

test(new MAC) { c =>
  val cycles = 100
  import scala.util.Random
  for (i <- 0 until cycles) {
    val in_a = Random.nextInt(16)
    val in_b = Random.nextInt(16)
    val in_c = Random.nextInt(16)
    c.io.in_a.poke(in_a.U)
    c.io.in_b.poke(in_b.U)
    c.io.in_c.poke(in_c.U)
    c.io.out.expect((in_a * in_b + in_c).U)
  }
}
println("SUCCESS!!")

直接算就完事了，解答如下：

import chisel3._
import chisel3.util._

class MAC extends Module {
  val io = IO(new Bundle {
    val in_a  = Input(UInt(4.W))
    val in_b  = Input(UInt(4.W))
    val in_c  = Input(UInt(4.W))
    val out = Output(UInt(8.W))
  })

  io.out := (io.in_a * io.in_b) + io.in_c
}

object MyOperators extends App {
  println(getVerilogString(new MAC()))
}

输出如下：

module MAC(
  input        clock,
  input        reset,
  input  [3:0] io_in_a,
  input  [3:0] io_in_b,
  input  [3:0] io_in_c,
  output [7:0] io_out
);
  wire [7:0] _io_out_T = io_in_a * io_in_b; // @[MyModule.scala 12:22]
  wire [7:0] _GEN_0 = {{4'd0}, io_in_c}; // @[MyModule.scala 12:33]
  assign io_out = _io_out_T + _GEN_0; // @[MyModule.scala 12:33]
endmodule

测试通过。

仲裁器（Arbiter）

在这里插入图片描述

上面的仲裁器用于将FIFO中的数据仲裁到两个并行处理单元中，规则如下：

  1. 如果两个处理单元都空着，那就优先发送到PE0；
  2. 如果至少有一个可用，那仲裁器应该告诉FIFO已经准备好接受数据；
  3. 在断言数据有效之前，等待PE断言它已经准备好；
  4. 提示：可能需要二元运算符来实现；

模板和测试如下：

class Arbiter extends Module {
  val io = IO(new Bundle {
    // FIFO
    val fifo_valid = Input(Bool())
    val fifo_ready = Output(Bool())
    val fifo_data  = Input(UInt(16.W))

    // PE0
    val pe0_valid  = Output(Bool())
    val pe0_ready  = Input(Bool())
    val pe0_data   = Output(UInt(16.W))

    // PE1
    val pe1_valid  = Output(Bool())
    val pe1_ready  = Input(Bool())
    val pe1_data   = Output(UInt(16.W))
  })

  /*
  在这里填上相应的代码
  */
}

test(new Arbiter) { c =>
  import scala.util.Random
  val data = Random.nextInt(65536)
  c.io.fifo_data.poke(data.U)

  for (i <- 0 until 8) {
    c.io.fifo_valid.poke((((i >> 0) % 2) != 0).B)
    c.io.pe0_ready.poke((((i >> 1) % 2) != 0).B)
    c.io.pe1_ready.poke((((i >> 2) % 2) != 0).B)

    c.io.fifo_ready.expect((i > 1).B)
    c.io.pe0_valid.expect((i == 3 || i == 7).B)
    c.io.pe1_valid.expect((i == 5).B)

    if (i == 3 || i ==7) {
      c.io.pe0_data.expect((data).U)
    } else if (i == 5) {
      c.io.pe1_data.expect((data).U)
    }
  }
}
println("SUCCESS!!")

观察一下：

  1. 有来自FIFO的两个输入，分别是FIFO有效和FIFO的数据，一个到FIFO的输出告知已经准备好；
  2. 到PE分别有两个输出，是数据和告知PE数据是否有效，一个PE的输入告知是否准备好；

那么我们的思路如下：

  1. 通过信号pe0_ready和pe1_ready确定fifo_ready（是否有空闲的PE）；
  2. 如果FIFO数据有效，PE0的如果准备好了就让PE0上（设置pe0_valid）；
  3. 如果FIFO数据有效，且PE0没有准备好，PE1准备好了，那就让PE1上（设置pe1_valid）；
  4. 同时提供数据，但只有设置了pe_valid的才会有用；

解答如下：

import chisel3._
import chisel3.util._

class Arbiter extends Module {
  val io = IO(new Bundle {
    // FIFO
    val fifo_valid = Input(Bool())
    val fifo_ready = Output(Bool())
    val fifo_data  = Input(UInt(16.W))

    // PE0
    val pe0_valid  = Output(Bool())
    val pe0_ready  = Input(Bool())
    val pe0_data   = Output(UInt(16.W))

    // PE1
    val pe1_valid  = Output(Bool())
    val pe1_ready  = Input(Bool())
    val pe1_data   = Output(UInt(16.W))
  })

  io.fifo_ready := io.pe0_ready || io.pe1_ready
  io.pe0_valid := io.fifo_valid & io.pe0_ready
  io.pe1_valid := io.fifo_valid & io.pe1_ready & !io.pe0_ready
  io.pe0_data := io.fifo_data
  io.pe1_data := io.fifo_data
}

object Arbiter extends App {
  println(getVerilogString(new Arbiter()))
}

输出如下：

module Arbiter(
  input         clock,
  input         reset,
  input         io_fifo_valid,
  output        io_fifo_ready,
  input  [15:0] io_fifo_data,
  output        io_pe0_valid,
  input         io_pe0_ready,
  output [15:0] io_pe0_data,
  output        io_pe1_valid,
  input         io_pe1_ready,
  output [15:0] io_pe1_data
);
  assign io_fifo_ready = io_pe0_ready | io_pe1_ready; // @[MyModule.scala 22:33]
  assign io_pe0_valid = io_fifo_valid & io_pe0_ready; // @[MyModule.scala 23:33]
  assign io_pe0_data = io_fifo_data; // @[MyModule.scala 25:15]
  assign io_pe1_valid = io_fifo_valid & io_pe1_ready & ~io_pe0_ready; // @[MyModule.scala 24:48]
  assign io_pe1_data = io_fifo_data; // @[MyModule.scala 26:15]
endmodule

测试通过。

参数化加法器

这一部分的练习会体现出Chisel的强大特性——参数化的能力。

这里要求构造一个参数化的加法器，能够在发生溢出时饱和，也能够得到阶段结果。比如对于4bit的整数加法，15+15既可以得到15，也可以得到14，就看给的参数是啥。

模板如下：

class ParameterizedAdder(saturate: Boolean) extends Module {
  val io = IO(new Bundle {
    val in_a = Input(UInt(4.W))
    val in_b = Input(UInt(4.W))
    val out  = Output(UInt(4.W))
  })

  /*
  在这里填上相应的代码
  */
}

for (saturate <- Seq(true, false)) {
  test(new ParameterizedAdder(saturate)) { c =>
    // 100 random tests
    val cycles = 100
    import scala.util.Random
    import scala.math.min
    for (i <- 0 until cycles) {
      val in_a = Random.nextInt(16)
      val in_b = Random.nextInt(16)
      c.io.in_a.poke(in_a.U)
      c.io.in_b.poke(in_b.U)
      if (saturate) {
        c.io.out.expect(min(in_a + in_b, 15).U)
      } else {
        c.io.out.expect(((in_a + in_b) % 16).U)
      }
    }

    // ensure we test saturation vs. truncation
    c.io.in_a.poke(15.U)
    c.io.in_b.poke(15.U)
    if (saturate) {
      c.io.out.expect(15.U)
    } else {
      c.io.out.expect(14.U)
    }
  }
}
println("SUCCESS!!")

观察上面的模板，传递进来的参数叫做saturate，类型为Scala中的布尔型，而不是Chisel中的布尔型。所以这里要创建的不是一个又能饱和又能截断的硬件，而是一个生成器，要么生成一个饱和加法器，要么生成一个截断加法器，这是在编译的时候就已经确定了的。

然后需要注意的是输入输出都是4bit的UInt，Chisel有内置的宽度推理，根据cheatsheet里面说的，常规加法结果的位宽等于两个输入最宽的那个，也就是说项目的计算只能得到一个4bit的连线：

val sum = io.in_a + io.in_b

为了检查结果是否需要饱和，需要把加法结果放入一个5bit的连线中。

根据cheatsheet的描述，可以使用+&操作符：

val sum = io.in_a +& io.in_b

最后，如果把一个4bit的UInt连线到一个5bit的UInt，那就会自动截断最高有效位，利用这个特性就可以很容易地为非饱和加法器得到截断结果。

解答如下：

import chisel3._
import chisel3.util._

class ParameterizedAdder(saturate: Boolean) extends Module {
  val io = IO(new Bundle {
    val in_a = Input(UInt(4.W))
    val in_b = Input(UInt(4.W))
    val out  = Output(UInt(4.W))
  })

  val sum = io.in_a +& io.in_b
  if (saturate) {
    io.out := Mux(sum > 15.U, 15.U, sum)
  } else {
    io.out := sum
  }
}

object ParameterizedAdder extends App {
  println(getVerilogString(new ParameterizedAdder(true)))
  println(getVerilogString(new ParameterizedAdder(false)))
}

生成的Verilog如下：

// saturation
module ParameterizedAdder(
  input        clock,
  input        reset,
  input  [3:0] io_in_a,
  input  [3:0] io_in_b,
  output [3:0] io_out
);
  assign io_out = 4'hf; // @[MyModule.scala 13:12]
endmodule

// truncation
module ParameterizedAdder(
  input        clock,
  input        reset,
  input  [3:0] io_in_a,
  input  [3:0] io_in_b,
  output [3:0] io_out
);
  wire [4:0] sum = io_in_a + io_in_b; // @[MyModule.scala 11:21]
  assign io_out = sum[3:0]; // @[MyModule.scala 15:12]
endmodule

测试通过。

Chisel3 Cheat Sheet

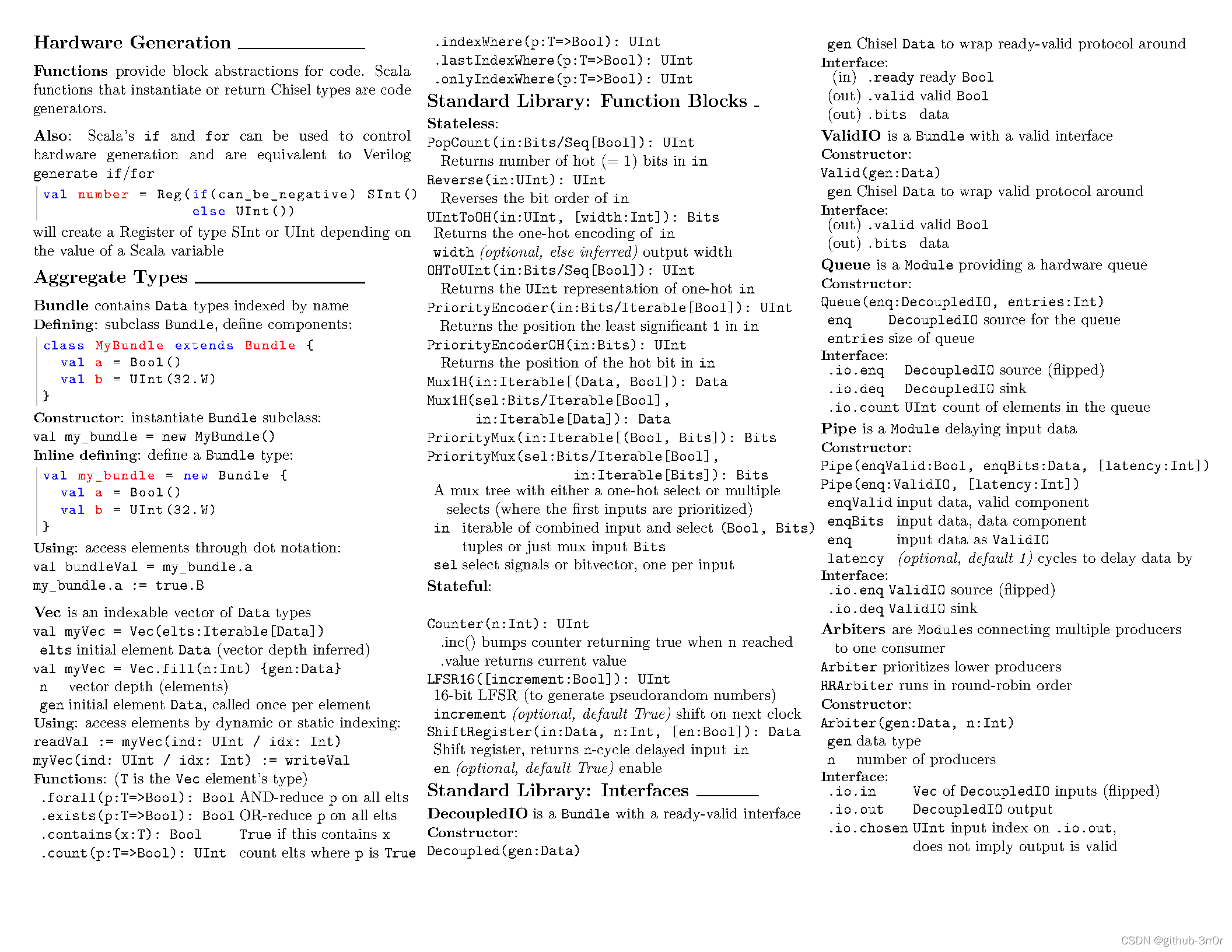

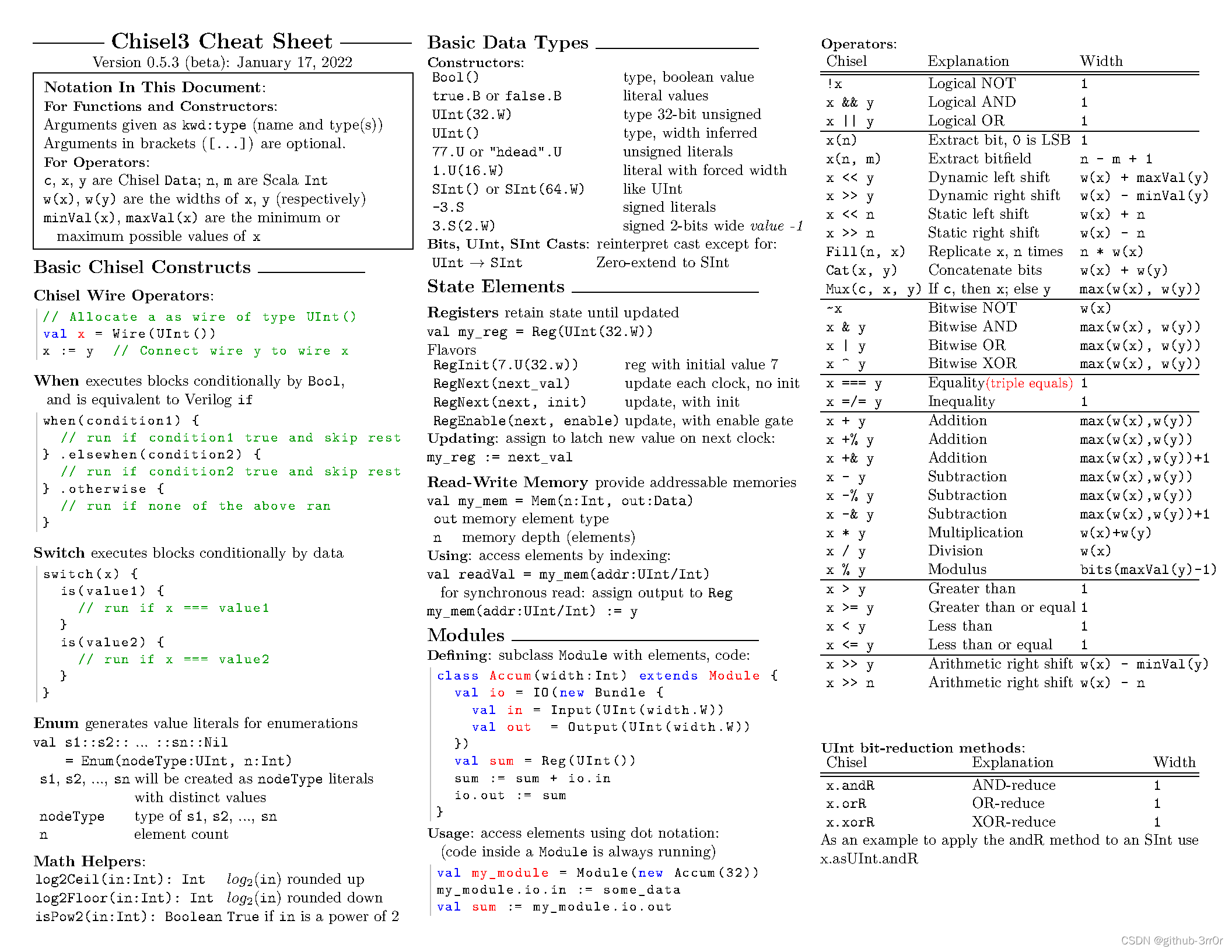

最后附上Chisel3的Cheat Sheet：

在这里插入图片描述
在这里插入图片描述

计算机体系结构-3rr0r
关注
  • 4
    点赞
  • 踩
  • 13
    收藏
    觉得还不错? 一键收藏
  • 4
    评论
专栏目录
chisel3：Chisel 3：现代硬件设计语言
02-05
chisel3：Chisel 3：现代硬件设计语言
【Chisel】2.2 组合逻辑
快乐学习小猪猪的博客
03-15 452
前言 在这个部分我们将学习到如何用Chisel语言实现组合逻辑。这一节会介绍基础的Chisel数据类型： UInt - 无符号数 SInt - 有符号数 Bool - 布尔数 注意： 所有的Chisel变量在Scala中都应声明为val，因为硬件一旦定义生成就不会再改变了。（想象电路图都画好了，逻辑不能再改，能改变的只有输入输出。） 常见的操作符 class MyModule extends Module { val io = IO(new Bundle { val in = Input(
【chisel】chisel怎么实现选择器
sqqwm的专栏
05-13 170
chisel怎么实现选择器
Chisel入门（三）------Chisel的基本语法1
qq_38798111的博客
03-07 1933
Chisel入门----Chisel的基本语法
【Chisel硬件源源语】
zkt19991001的博客
06-12 675
通过之前的学习，读者应当已经掌握Chisel的基本数据类型和操作符的知识，并且了解如何构建小型电路。而在实际大型电路工程中，常用的硬件模块无需重复编写，Chisel提供了丰富的硬件原语，帮助工程师构建大型电路工程。更多内容可以查看Chisel其他官方资料以扩展学习。
chisel3的安装与使用
a_weiming的博客
02-18 3617
3.6 chisel3的安装与使用 chisel3的安装教程： https://github.com/freechipsproject/chisel3/tree/3d8064a9f2fd49bffb402b91131087c19ca7d6fc 1、 先安装java，下面是以Ubuntu为例子。 sudo apt-get install default-jdk 2、 安装sbt，安装sbt过程中可...
Chisel（三）
rosemaryandthyme的博客
09-07 435
chisel设置模块
chisel常用的硬件原语(更新)
耐心的小黑的博客
06-21 3533
主体内容摘自：https://blog.csdn.net/qq_34291505/article/details/87862433 前两章介绍了基本的数据类型和硬件类型，已经足够编写基本的小规模电路。至于要如何生成Verilog，会在后续章节讲解。如果要编写大型电路，当然也可以一砖一瓦地搭建，但是费时费力，完全体现不出软件语言的优势。Chisel在语言库里定义了很多常用的硬件原语，读者可以直接导入相应的包来使用。让编译器多干活，让程序员少费力。 一、多路选择器 因为多路选择器是一个很常用的电路模块，所以Ch
chisel官方教程20201010版本.7z
10-11
资源许可证允许自由传播、修改，甚至是商业用途。 许可证网址： https://creativecommons.org/licenses/by-sa/4.0/ Share — copy and redistribute the material in any medium or format 因此可以放心自由使用
Chisel教程.pdf
10-04
2015年的一门入门课程，介绍了Chisel的简要内容。内容精练，适合入门。
Digital Design With Chisel_20201010edition.7z
10-11
资源许可证书：可以自由传播、改变、甚至是商业用途。 ...Attribution-ShareAlike 4.0 International (CC BY-SA 4.0) This is a human-readable summary of (and not a substitute for) the license....
riscv-self:Chisel 3的mini risc-v内核
05-14
自我 我自己的项目lihanyuan（ ） 安装 git clone --recursive https://github.com/WindProphet/riscv-self 先决条件 Java8的 sbt python3 用法 # build every part to verilog and firrtl make compile # test all make test # test only a part make test-ALU # clean built resource make clean 关于构建RISC-V工具链 在macOS上构建RISC-V工具链需要区分大小写的文件系统 hdiutil create -size 20g -type SPARSE -fs " Case-sensitive HFS+ " -volname riscv-toolchain ris
基于Chisel3完成基于Mips32R1指令集处理器的设计与实现
最新发布
05-17
【作品名称】：基于Chisel3完成基于Mips32R1指令集处理器的设计与实现 【适用人群】：适用于希望学习不同技术领域的小白或进阶学习者。可作为毕设项目、课程设计、大作业、工程实训或初期项目立项。 【项目介绍】...
socks代理工具chisel使用
weixin_43093631的博客
06-27 2673
chisel同ew相似但是更稳定 下载地址：https://github.com/jpillora/chisel/releases kali使用的：chisel_1.7.6_linux_amd64.gz win7使用的：chisel_1.7.6_windows_amd64 环境win7：192.168.189.129 kali ：192.168.189.130 上传chisel.exe到win7上然后启动：start /b chisel.exe server -p 1090 --sock..
【从嵌入式视角学习香山处理器】四、Chisel语言基础
哎呦不错哦！
02-27 2450
chisel官方文档的笔记
chisel快速入门（三）
沧海一升的博客
11-19 1009
简单介绍了chisel，使硬件开发者能快速上手chisel。
第十九章 Chisel基础——常用的硬件原语
热门推荐
qq_34291505的博客
02-21 2万+
前两章介绍了基本的数据类型和硬件类型，已经足够编写基本的小规模电路。至于要如何生成Verilog，会在后续章节讲解。如果要编写大型电路，当然也可以一砖一瓦地搭建，但是费时费力，完全体现不出软件语言的优势。Chisel在语言库里定义了很多常用的硬件原语，读者可以直接导入相应的包来使用。让编译器多干活，让程序员少费力。 一、多路选择器 因为多路选择器是一个很常用的电路模块，所以Chisel内建了几...
吃透Chisel语言.05.Chisel基础（二）——组合电路与运算符
github-3rr0r的博客
07-02 5146
组合逻辑电路从数学的角度来讲，就是用布尔代数的操作符来描述的数字逻辑电路，也就是一系列布尔代数运算符的组合。Chisel中，这些布尔代数的操作符跟C、Java、Scala以及其他编程语言中定义的是类似的，比如，`&`是**按位与**操作符，`|`是**按位或**操作符。这一部分就详细介绍Chisel中基本的位运算符、算术运算符、逻辑运算符、比较运算符等，以及Chisel中的一个高阶组合电路运算符——多路选择器。.........
Chisel教程——10.Chisel标准库中的中间件整理（接口和函数）
github-3rr0r的博客
05-16 2384
Chisel很重要的特性就是复用，所以提供一个标准库很有意义。Chisel的标准库中有针对常用硬件模块的接口库（鼓励和RTL之间的互通性）和生成器库，非常好用。
错误:(4, 8) not found: object chisel3 import chisel3._
05-26
这个错误通常表示在Chisel3项目中没有正确导入chisel3库。请确保您的项目中包含以下行： ``` import chisel3._ ``` 如果您已经导入了这个库，那么请检查您的项目配置和依赖项是否正确。您可以尝试重新下载和构建Chisel3库，以确保您使用的是最新版本并且没有损坏的文件。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
