详解`ChiselTest`

动机

Chisel团队给测试框架做了很多工作，ChiselTest提供了以下改进：

既可以进行单元测试也可以进行系统集成测试；
为可组合的抽象和分层设计；
高度可用，通过让单元测试更简单、更无痛（避免样板（boilerplate）和其他没意义的事情）和更有用来鼓励单元测试；

还有以下计划：

具备面向多种后端和模拟器的能力（如果测试向量不是静态的，或者使用有限的测试构建API子集，则可能需要在综合时链接到Scala）；
将会包含在基础的Chisel3中，以避免封装和依赖带来的蛋疼；

基础的Tester实现

ChiselTest和iotesters一样都是从基本操作开始讲起，下面是一个简要的总结，关于旧的iotesters和新的ChiselTest中的基本功能特性的对应关系：

	`iotesters`	`ChiselTest`
`poke`	`poke(c.io.in1, 6)`	`c.io.in1.poke(6.U)`
`peek`	`peek(c.io.out1)`	`c.io.out1.peek()`
`expect`	`expect(c.io.out1, 6)`	`c.io.out1.expect(6.U)`
`step`	`step(1)`	`c.io.clock.step(1)`
`initiate`	`Driver.execute(...) { c =>`	`test(...) { c =>`

下面还是先看之前写的一个简单的pass：

// 通过传入参数指定端口宽度的Chisel代码
class PassthroughGenerator(width: Int) extends Module {
  val io = IO(new Bundle {
    val in = Input(UInt(width.W))
    val out = Output(UInt(width.W))
  })
  io.out := io.in
}

如果使用旧风格的测试，那么应该是这样的：

val testResult = Driver(() => new Passthrough()) {
  c => new PeekPokeTester(c) {
    poke(c.io.in, 0)     // Set our input to value 0
    expect(c.io.out, 0)  // Assert that the output correctly has 0
    poke(c.io.in, 1)     // Set our input to value 1
    expect(c.io.out, 1)  // Assert that the output correctly has 1
    poke(c.io.in, 2)     // Set our input to value 2
    expect(c.io.out, 2)  // Assert that the output correctly has 2
  }
}
assert(testResult)   // Scala Code: if testResult == false, will throw an error
println("SUCCESS!!") // Scala Code: if we get here, our tests passed!

现在用新风格写（方便起见，这里把测试放在主程序里）：

import chisel3._
import chisel3.util._
import chisel3.experimental._
import chisel3.experimental.BundleLiterals._
import chisel3.tester._
import chisel3.tester.RawTester.test

class MyModule(width: Int) extends Module {
  val io = IO(new Bundle {
    val in  = Input(UInt(width.W))
    val out = Output(UInt(width.W))
  })

  io.out := io.in
}

object MyModule extends App {
  test(new MyModule(16)) { c =>
    c.io.in.poke(0.U)     // 输入设为0
    c.clock.step(1)    // 时钟步进
    c.io.out.expect(0.U)  // 输出应当为0
    c.io.in.poke(1.U)     // 输入设为1
    c.clock.step(1)    // 时钟步进
    c.io.out.expect(1.U)  // 输出应当为1
    c.io.in.poke(2.U)     // 输入设为2
    c.clock.step(1)    // 时钟步进
    c.io.out.expect(2.U)  // 输出应当为2
  }
}

这里测试通过，但是会提示一个警告：

在这里插入图片描述

那就在sbt run之前运行一句set scalacOptions += "-deprecation"，想看看详情，结果直接就不显示警告了。

以上的例子中，需要注意以下几点。

ChiselTest的测试方法需要的样板更少，以前的PeekPokeTester已经内置到进程中了。

poke和expect方法现在是每个单独的io元素的方法，这样可以给测试人员提供重要的提示，来更好地检查类型。peek和step操作现在已是io元素上的方法。

还有个区别是poke和expect的值时Chisel字面值。虽然这里的例子很简单，但后面更多高级有趣的例子会展示更强大的检查功能。未来的改进中通过指定Bundle字面值的能力可以进一步增强这一点。

具备Decoupled（解耦合）接口的模块

这一部分会了解tester2中的一些Decoupled接口的工具。Decoupled接收一个Chisel数据类型并给他提供ready和valid信号。ChiselTest提供一些很棒的工具来自动化并可靠地测试这些接口。

一个队列的例子

QueueModule传递由ioType确定类型的数据。在QueueModule内部有entries状态元素，这意味着可以在推出数据之前容纳这么多元素。

case class QueueModule[T <: Data](ioType: T, entries: Int) extends MultiIOModule {
  val in = IO(Flipped(Decoupled(ioType)))
  val out = IO(Decoupled(ioType))
  out <> Queue(in, entries)
}

注意这里的case类修饰符一般是不需要的，例子中的是为了在Jupyter环境的多个单元格中复用。

`enqueueNow`和`expectDequeueNow`

ChiselTest有一些内置的方法来处理在IO中有解耦合接口的电路。这里展示怎么向queue中插入或从queue中提取值。

方法	描述
`enqueueNow`	添加（排队）一个元素到一个`Decoupled`输入接口
`expectDequeueNow`	移出（出列）一个元素自一个`Decoupled`输出接口

注意，这里需要一些样板如initSource，setSourceClock等，以此来确保ready和valid字段都在测试开始时正确初始化了。

import chisel3._
import chisel3.util._
import chisel3.experimental._
import chisel3.experimental.BundleLiterals._
import chisel3.tester._
import chisel3.tester.RawTester.test

case class QueueModule[T <: Data](ioType: T, entries: Int) extends MultiIOModule {
  val in = IO(Flipped(Decoupled(ioType)))
  val out = IO(Decoupled(ioType))
  out <> Queue(in, entries)
}

object MyModule extends App {
  test(QueueModule(UInt(9.W), entries = 200)) { c =>
    c.in.initSource()
    c.in.setSourceClock(c.clock)
    c.out.initSink()
    c.out.setSinkClock(c.clock)

    val testVector = Seq.tabulate(200){ i => i.U }

    testVector.zip(testVector).foreach { case (in, out) =>
      c.in.enqueueNow(in)
      c.out.expectDequeueNow(out)
    }
  }
}

教程这里还是有很多东西没讲清楚的，这里补充一下：

Decoupled(gen: Data)：给gen包装一个ready-valid协议，测试中就是给UInt(9.W)类型包装了ready和valid信号；

Flipped[T <: Data](source:T)是把参数列表全都翻转过来，即输出变成输入，输入变成输出，比如：

class MyModule[T <: Data](ioType: T) extends MultiIOModule {
  val in = IO(Flipped(Decoupled(ioType)))
  val out = IO(Decoupled(ioType))
  out <> in
}

object MyModule extends App {
  println(getVerilogString(new MyModule(UInt(9.W))))
}

输出的Verilog代码如下：

module MyModule(
  input        clock,
  input        reset,
  output       in_ready,
  input        in_valid,
  input  [8:0] in_bits,
  input        out_ready,
  output       out_valid,
  output [8:0] out_bits
);
  assign in_ready = out_ready; // @[MyModule.scala 11:7]
  assign out_valid = in_valid; // @[MyModule.scala 11:7]
  assign out_bits = in_bits; // @[MyModule.scala 11:7]
endmodule

可以看到in的三个接口分别为output、input和input，与out是反的。从这里也可以看到，通过Decoupled包装的ready信号是输入，valid是输出。

<>表示整体连接，这里就是把in和out的三个端口分别连接起来，很方便；
Queue(enq:DecoupleIO, entries:Int)是一个Chisel硬件模块，创建一个entries个元素的enq的队列；

`enqueueSeq`和`expectDequeueSeq`

现在介绍两个新方法来以单个操作完成排队和出列操作：

方法	描述
`enqueueSeq`	持续从一个`Seq`添加元素到`Decoupled`输入接口，一次一个，知道序列的元素用完了
`expectDequeueSeq`	从`Decoupled`输出接口移出元素，一次一个，并且和`Seq`的下一个元素进行比较

下面这个例子还行，但是就像写的那样，enqueueSeq必须在expectDequeueSeq 开始之前完成，如果testVector大于队列的深度，那么这个运行就会出问题，因为队列会被填满没法插入新的元素，可以试试失败是啥样的。

import chisel3._
import chisel3.util._
import chisel3.experimental._
import chisel3.experimental.BundleLiterals._
import chisel3.tester._
import chisel3.tester.RawTester.test

case class QueueModule[T <: Data](ioType: T, entries: Int) extends MultiIOModule {
  val in = IO(Flipped(Decoupled(ioType)))
  val out = IO(Decoupled(ioType))
  out <> Queue(in, entries)
}

object MyModule extends App {
  test(QueueModule(UInt(9.W), entries = 200)) { c =>
    c.in.initSource()
    c.in.setSourceClock(c.clock)
    c.out.initSink()
    c.out.setSinkClock(c.clock)

    val testVector = Seq.tabulate(100){ i => i.U }

    c.in.enqueueSeq(testVector)
    c.out.expectDequeueSeq(testVector)
  }
}

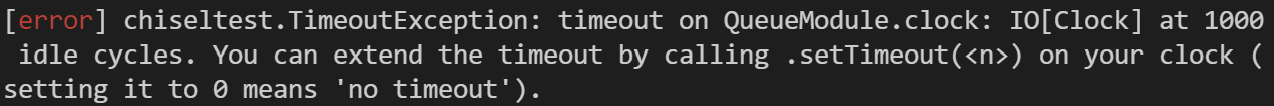

现在把entries改成100，队列改成200试试：

在这里插入图片描述

排队排不上，报了个超时错误，下一节会将怎么解决这个问题。

还有需要注意的是，enqueueNow、enqueueSeq、expectDequeueNow和expectDequeueSeq这些刚看到的函数并不是ChiselTest中复杂的特殊情况逻辑，相反，他们是ChiselTest鼓励大家从ChiselTest原语中构建的，具体怎么使用这些方法可以看这里的定义：chiseltest/TestAdapters.scala at d199c5908828d0be5245f55fce8a872b2afb314e · ucb-bar/chiseltest · GitHub。

`ChiselTest`中的`fork`和`join`

这一部分将会介绍怎么同时运行一个单元测试的各个部分，因此首先要介绍两个testers2的新特性：

方法	描述
`fork`	发射一个并发的代码块，额外的`forks`（分支）可以通过`.fork`附加到前一个代码块的结尾来同时执行
`join`	将多个相关的分支变成中

下面的例子有两个分支连在一起，然后join到一起。在第一个fork块中enqueueSeq会继续添加元素直到耗尽，第二个fork会在数据可用时，在每个时钟周期expectDequeueSeq。

由fork创建的线程以确定的顺序运行，主要根据代码指定的顺序执行，并且某些依赖于其他线程的容易出bug的操作会在运行时检查中禁止。

import chisel3._
import chisel3.util._
import chisel3.experimental._
import chisel3.experimental.BundleLiterals._
import chisel3.tester._
import chisel3.tester.RawTester.test

case class QueueModule[T <: Data](ioType: T, entries: Int) extends MultiIOModule {
  val in = IO(Flipped(Decoupled(ioType)))
  val out = IO(Decoupled(ioType))
  out <> Queue(in, entries)
}

object MyModule extends App {
  test(QueueModule(UInt(9.W), entries = 200)) { c =>
    c.in.initSource()
    c.in.setSourceClock(c.clock)
    c.out.initSink()
    c.out.setSinkClock(c.clock)

    val testVector = Seq.tabulate(200){ i => i.U }

    fork {
      c.in.enqueueSeq(testVector)
    }.fork {
      c.out.expectDequeueSeq(testVector)
    }.join()
  }
}

用`fork`和`join`实现GCD

这一部分用fork和join方法实现GCD（Greatest Common Denominator，最大公约数）的测试。首先定义IO bundle，这里准备添加一点样板来允许使用Bundle字面值，希望可以支撑支持字面值的代码的自动生成。

// 输入bundle
class GcdInputBundle(val w: Int) extends Bundle {
  val value1 = UInt(w.W)
  val value2 = UInt(w.W)
}

// 输出bundle
class GcdOutputBundle(val w: Int) extends Bundle {
  val value1 = UInt(w.W)
  val value2 = UInt(w.W)
  val gcd    = UInt(w.W)
}

现在来看GCD的Decoupled版本，这里也可以使用Decoupled包装器来给两个bundle添加ready和valid信号。Flipped包装器接收一个会被默认创建为输出的Decoupled GcdInputBundle并将每个字段都转换为相反的方向（递归的），这点在前面的补充中提到过的。Decoupled的捆绑参数的数据元素放置在顶级字段bits中。

/**
  * 用辗转相减法计算GCD
  * 两个寄存器xy中，用大的数减去小的数，小的数和差再存入寄存器，重复此过程直到两个数的差为0
  * 此时寄存器x的值即为最大公约数
  * 返回一个包，包含两个输入值和他们的GCD
  */
class DecoupledGcd(width: Int) extends MultiIOModule {

  val input = IO(Flipped(Decoupled(new GcdInputBundle(width))))
  val output = IO(Decoupled(new GcdOutputBundle(width)))

  val xInitial    = Reg(UInt())
  val yInitial    = Reg(UInt())
  val x           = Reg(UInt())
  val y           = Reg(UInt())
  val busy        = RegInit(false.B)
  val resultValid = RegInit(false.B)

  input.ready := ! busy
  output.valid := resultValid
  output.bits := DontCare  // DontCare是一个单例对象，用于赋值给未驱动的端口或线网，防止编译器报错

  when(busy)  {
    // 保证在计算的时候始终是大数减去小数
    when(x > y) {
      x := x - y
    }.otherwise {
      y := y - x
    }
    when(y === 0.U) {
      // 当y值为0的时候结束计算
      // 如果output已经准备好了，那就把有效的数据发送到output
      output.bits.value1 := xInitial
      output.bits.value2 := yInitial
      output.bits.gcd := x
      resultValid := true.B
      busy := ! output.ready
    }
  }.otherwise {
    when(input.valid) {
      // 有效数据可用且没有正在进行的计算，获取新值并开始
      val bundle = input.deq()
      x := bundle.value1
      y := bundle.value2
      xInitial := bundle.value1
      yInitial := bundle.value2
      busy := true.B
      resultValid := false.B
    }
  }
}

现在这个测试看起来和前面的Queue差不多了，但是还有一些事情要做。因为计算需要多个周期，因此在计算每个GCD是，输入的排队过程会阻塞。不过好消息是这方面的测试和之前的Decoupled是一样简单且一致的。

这里还需要引入的是Chisel3中的Bundle字面值符号，看下面这一行：

new GcdInputBundle(16).Lit(_.value1 -> x.U, _.value2 -> y.U)

上面定义的GcdInputBundle有两个字段value1和value2，我们通过先创建一个Bundle再调用它的.Lit()方法来创建Bundle字面值。这个方法接收一个键值对的变量参数列表，这里的键（key，这里是_.value1）是字段名，值（value，这里是x.U）是一个Chisel硬件字面值，Scala中的Intx被转换到Chisel中的UInt字面值，字段名前的_.是必要的，不然不知道是这个Bundle里面的。

这可能不是完美的符号，但是在广泛的开发讨论中，他被视为最小化样板代码和Scala中可用的符号限制之间的最贱平衡。

完整的代码如下：

import chisel3._
import chisel3.util._
import chisel3.experimental._
import chisel3.experimental.BundleLiterals._
import chisel3.tester._
import chisel3.tester.RawTester.test

class GcdInputBundle(val w: Int) extends Bundle {
  val value1 = UInt(w.W)
  val value2 = UInt(w.W)
}

class GcdOutputBundle(val w: Int) extends Bundle {
  val value1 = UInt(w.W)
  val value2 = UInt(w.W)
  val gcd    = UInt(w.W)
}

class DecoupledGcd(width: Int) extends MultiIOModule {

  val input = IO(Flipped(Decoupled(new GcdInputBundle(width))))
  val output = IO(Decoupled(new GcdOutputBundle(width)))

  val xInitial    = Reg(UInt())
  val yInitial    = Reg(UInt())
  val x           = Reg(UInt())
  val y           = Reg(UInt())
  val busy        = RegInit(false.B)
  val resultValid = RegInit(false.B)

  input.ready := ! busy
  output.valid := resultValid
  output.bits := DontCare

  when(busy)  {
    when(x > y) {
      x := x - y
    }.otherwise {
      y := y - x
    }
    when(y === 0.U) {
      output.bits.value1 := xInitial
      output.bits.value2 := yInitial
      output.bits.gcd := x
      resultValid := true.B
      busy := ! output.ready
    }
  }.otherwise {
    when(input.valid) {
      val bundle = input.deq()
      x := bundle.value1
      y := bundle.value2
      xInitial := bundle.value1
      yInitial := bundle.value2
      busy := true.B
      resultValid := false.B
    }
  }
}

object MyModule extends App {
  test(new DecoupledGcd(16)) { dut =>
    dut.input.initSource().setSourceClock(dut.clock)
    dut.output.initSink().setSinkClock(dut.clock)

    val testValues = for { x <- 1 to 10; y <- 1 to 10} yield (x, y)
    val inputSeq = testValues.map { case (x, y) =>
        (new GcdInputBundle(16)).Lit(_.value1 -> x.U, _.value2 -> y.U)
    }
    val resultSeq = testValues.map { case (x, y) =>
        new GcdOutputBundle(16).Lit(_.value1 -> x.U, _.value2 -> y.U, _.gcd -> BigInt(x).gcd(BigInt(y)).U)
    }

    fork {
        dut.input.enqueueSeq(inputSeq)
    }.fork {
        for (expected <- resultSeq) {
        dut.output.expectDequeue(expected)
        dut.clock.step(5) // 在接收到下一输出前等待几个周期来创建backpressure
        }
    }.join()
  }
}

注意以下几点：

这个test里面的dut和前面的c是一样的，代表被测试的对象，即DUT（Device Under Test，被测器件），起什么名字都行；

这里的初始化有两种写法：

dut.input.initSource()
dut.input.setSourceClock(dut.clock)

dut.input.initSource().setSourceClock(dut.clock)

本质上是一样的，都是先初始化然后再设置时钟；

简单来说，上面的过程就是先创建Scala的值，然后转换为Bundle字面值的序列，再作为输入或用于比对的输出。

计算机体系结构-3rr0r

关注

4
点赞
踩
9

收藏

觉得还不错? 一键收藏
6
评论
Chisel教程——07.详解ChiselTest

Chisel团队给测试框架做了很多工作，`ChiselTest`提供了以下改进：1. 既可以进行单元测试也可以进行系统集成测试；2. 为可组合的抽象和分层设计；3. 高度可用，通过让单元测试更简单、更无痛（避免样板（boilerplate）和其他没意义的事情）和更有用来鼓励单元测试；这一节详细讲讲ChiselTest...
复制链接

扫一扫
