笔试

1、 用verilog描述一个debounce逻辑。

//Debounce是一个防抖函数，相当于硬件电路中的按键开关所做的防抖。
module debounce(
input clk
input nrst
input press
output press_value
output press_flag);

reg [3:0] cnt;
reg press_reg;

always@(posedge clk or negedge nrst)
if(!nrst)

begin
cnt<='d0;
press_reg<='d1;
end

else if(press_reg!=press && cnt<4'b1111)
cnt <= cnt + 1'b1;
else if (cnt == 4'b1111)
cnt<= 'd0;
else
press_reg<=press;


assign press_value = (cnt == 4'b1111)?press:0;

endmodule

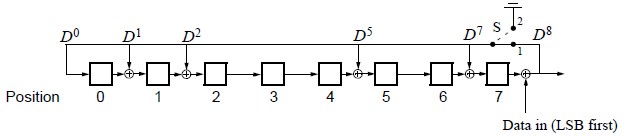

２.下图为符合某一特征多项式的移位寄存器链，用verilog写出输出信号逻辑（中间信号名可自定义）

module LFSR（
input data_in,
input clk,
input nrst,
input [7:0] seed;
output data_out）；

reg [7:0] lsb;

reg out
always@(posedge clk or negedge nrst)
if(!nrst)
lsb <= seed;
else
data_out <= lsb[7] ^data_in;
lsb[0] <= lsb[7] ^data_in;
lsb[1] <= lsb[7] ^data_in ^lsb[0];
lsb[2] <= lsb[7] ^data_in ^lsb[1]
lsb[3] <=lsb[2];
lsb[4] <=lsb[3];
lsb[5] <=lsb[4]^lsb[7] ^data_in;
lsb[6] <=lsb[5];
lsb[7] <=lsb[6]^lsb[7] ^data_in;

endmodule

３.用verilog实现一个2.5分频电路

module (
input clk_in,
input nrst,
output clk_out);

reg clk_p, clk_n;
always@(posedge clk or negedge nrst)
if(!nrst)
clk_p <= 1'b0;
else
clk_p <= ~clk_p;

always@(nesedge clk or negedge nrst)
if(!nrst)
clk_n <= 1'b0;
else
clk_n <= ~clk_n;


assign clk_out = clk_n & clk_p;

endmodule

４、 如何实现一个数字2倍频电路(思路即可)

一个同或门与一个时钟上升沿有效的D触发器（连接成翻转器）组成,同或门的输入为D触发器输出的非和clk_in,同或门的输出为clk_out;

５．画一个状态机用来检测串行输入的101011序列

６．怎么解决芯片STA分析中出现的setup violation和hold violation

Set up violation 减少寄存器中间的组合逻辑电路的数量，重定时或做成流水线（加寄存器），使用更先进set up time小的工艺库等
Hold violation 加buffer

７．设计一个多时钟切换模块，需要注意哪些方面

时钟切换过程中可能会产生毛刺，
时钟切换前后的频率
Clock切换前后的clock jetter/时钟质量
等等

８．一个1bit信号A和一个10bit信号B，在跨时钟域传输处理上有何异同

单bit信号按照时钟域快慢切换的不同，慢到快可以打两拍，快到慢可以采用电平同步器和脉冲同步器的设计方法
多bit不能采用简单的打两拍，需要采用如异步FIFO，握手信号等方法做跨时钟域

９． 用verilog实现两个8bit有符号数A，B的求和运算，并保证最后的和在-64~63之间//默认有符号数AB的输入形式是原码

module signed_add (
input [7:0] A,
input [7:0] B,
output [8:0] C);

wire [7:0] complement_A;
wire [7:0] complement_B;
wire [8:0] complement_C;

//求AB的补码
assign complement_A = A[7]? {A[7],~A[6:0]}+1'b1: A  ;
assign complement_B =  B[7]? {B[7],~B[6:0]}+1'b1: B  ;

assign complement_C = complement_A + complement_B;

assign C = （$signed(complement_C)>(-64) && $signed(complement_C)<(63) ) ？ complement_C[7:0] ：0 ;

//输出的C也是补码形式，不同工具对补码的表示不一定都支持，有需要再换成原码即可

endmodule

１０．设计一个8bit输入的mod 3运算模块（实现思路即可）

mod3运算：除三的余数
使用状态机，除以三的余数的可能性为0，1，2，一共三种状态
8bit输入放在寄存器中
再使用一个从零开始的计数器，每个时钟上升沿自增1，直到和8bit输入相等
在这个过程中，0-1-2-0-1-2，三种状态循环改变
最后相等的时候对应输出所在状态代表的余数即可

一面

聊天，应该没啥培养体系，进来就干活，一对一带教

复试

一个串并转换模块的验证testbench搭建和verificationspec的报告
