MATLAB函数详解系列二、MQAM星座图映射归一化qammod函数

一、如何计算归一化功率

我们知道归一化符号Es均等于1，但是如何实现如下归一化符号计算呢

BPSK 映射星座图需要除以总功率1

4QAM映射星座图需要除以总功率

8QAM映射星座图需要除以总功率

16QAM映射星座图需要除以总功率

32QAM映射星座图需要除以总功率

64QAM映射星座图需要除以总功率

128QAM映射星座图需要除以总功率

256QAM映射星座图需要除以总功率

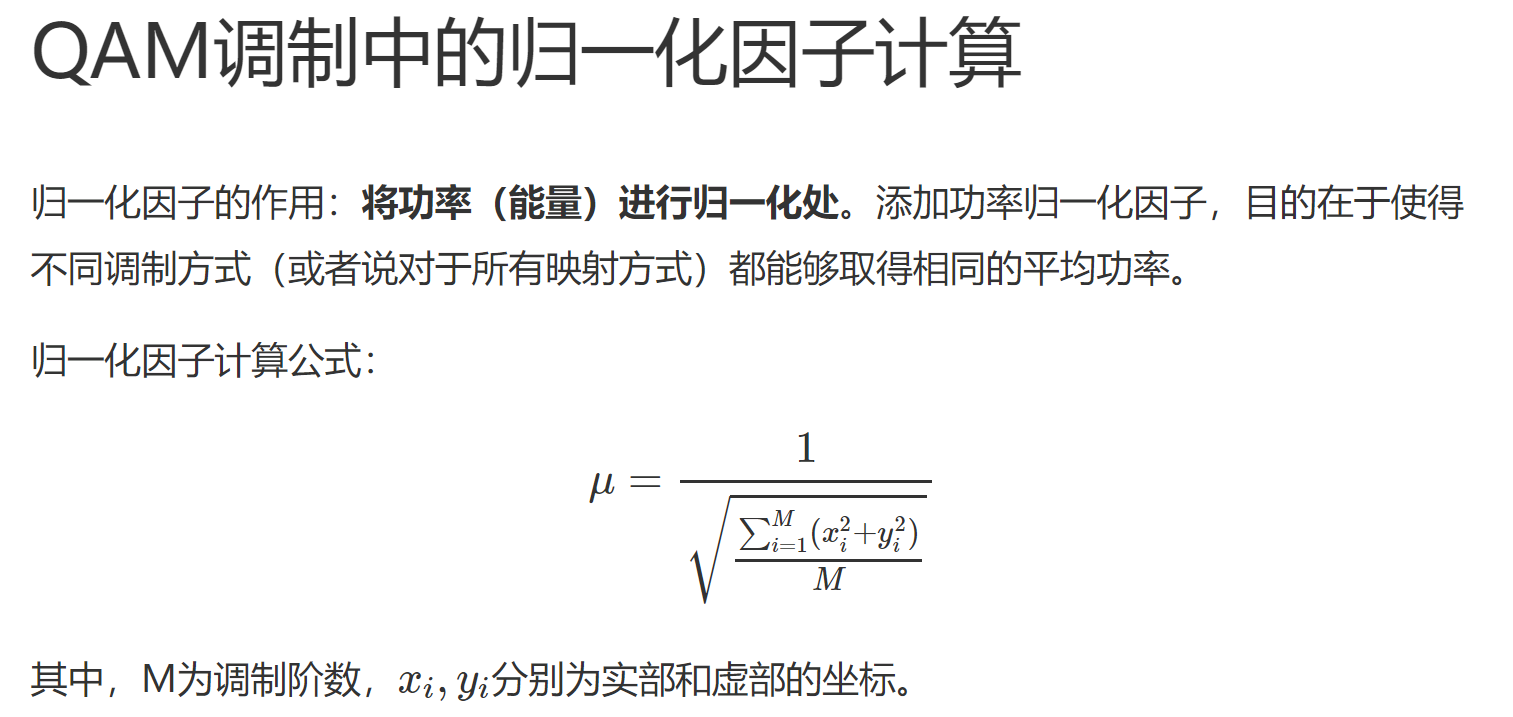

那么这些是怎么计算的呢！这是饿哦直接截取的别人文章的，计算公式，同时按照惯例还是给大家推荐干货文章

文章一、星座图归一化计算公式

二、matlab中实现方法

这是matlab中 实现的方法以及公式，个人觉得的还是比较简单的

function averagePower = getAveragePower(M)
    % COMM.INTERNAL.QAM.GETAVERAGEPOWER(M) Get the average power of a QAM
    % constellation with minimum distance of 2 between points, and
    % modulation order M.
    %
    % AVERAGEPOWER = COMM.INTERNAL.QAM.GETAVERAGEPOWER(M)
    % M must be an integer power of 2. Note that this internal function
    % does not perform any input validation. It is user's responsibility to
    % ensure that the above conditions are met.

    %    Copyright 2015-2017 The MathWorks, Inc.

    %#codegen

    nBits = log2(M);
    if M==2 || M==8
        averagePower = ( (5*M/4) - 1 ) * 2/3;
    elseif mod(nBits,2)
        % Cross QAM
        averagePower = ( (31*M/32) - 1 ) * 2/3;
    else
        % Square QAM
        averagePower = (M - 1) * 2/3;
    end
end

可以看得出的是 除了M=2或者8的时候  其他分为M为2的奇次或者偶次幂，来进行计算的
