如何查找孔与轴配合的公差带表

孔与轴配合在极限偏差表中查找公差带数值

---

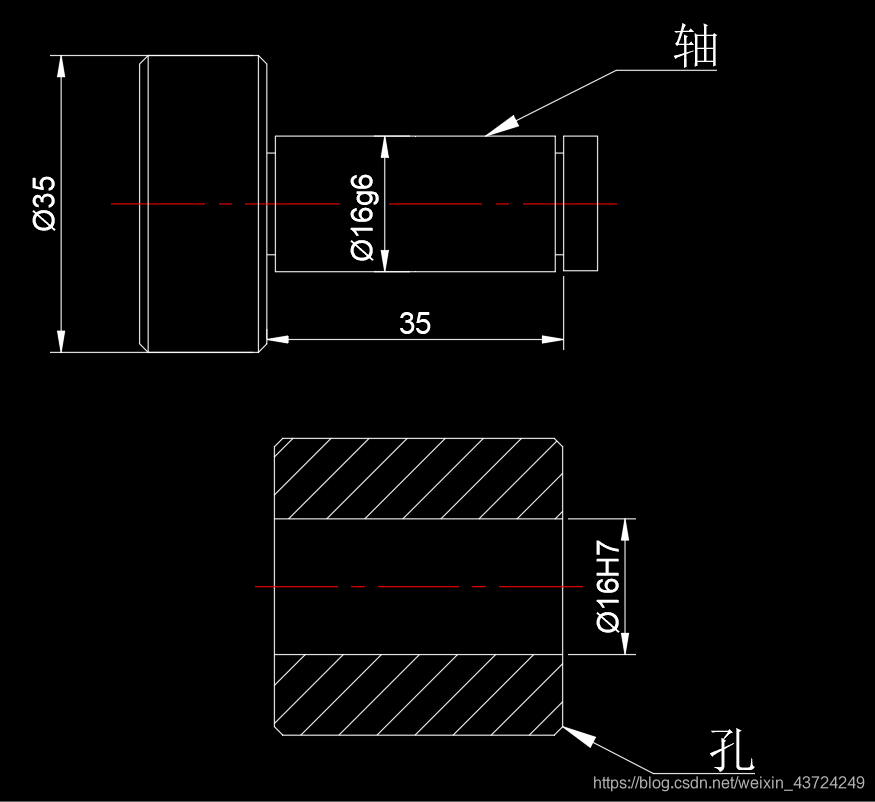

我去画一张简化标注ＣＡＤ图，示例见图1-1。

图1-1 *有人知道这是什么配合吗？*

经过了解，学了机械设计很少人都会知道图1-1是什么配合，下面来带你们了解一下什么配合。

• 孔与轴配合分为三种
  • 间隙配合
  • 过盈配合
  • 过渡配合

我在这里只列出间隙配合，其余两个配合我就不在这里列出来

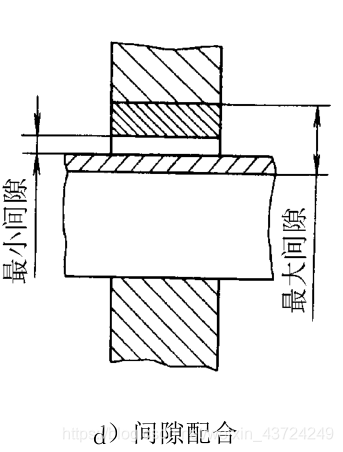

• 间隙配合分为最大极限间隙和最小极限间隙

  • 最大极限间隙Xmax = ES - ei(最大极限间隙 > 最小极限间隙)

  • 最小极限间隙 Xmin=EI - es(最小极限间隙 ≥ 0)

    孔的上极限偏差和下极限偏差分别ES、EI；轴的上极限偏差和下极限偏差分别es、ei



这里不知道孔和轴上下极限偏差数值，先来下面了解

有人知道孔与轴基本尺寸上标注的H7和g6是什么意思吗？

这个问题也很少人能答得上来，除非知道怎么查找孔与轴极限偏差表。

H7公差上下偏差数值是多少？g6公差上下偏差数值是多少？

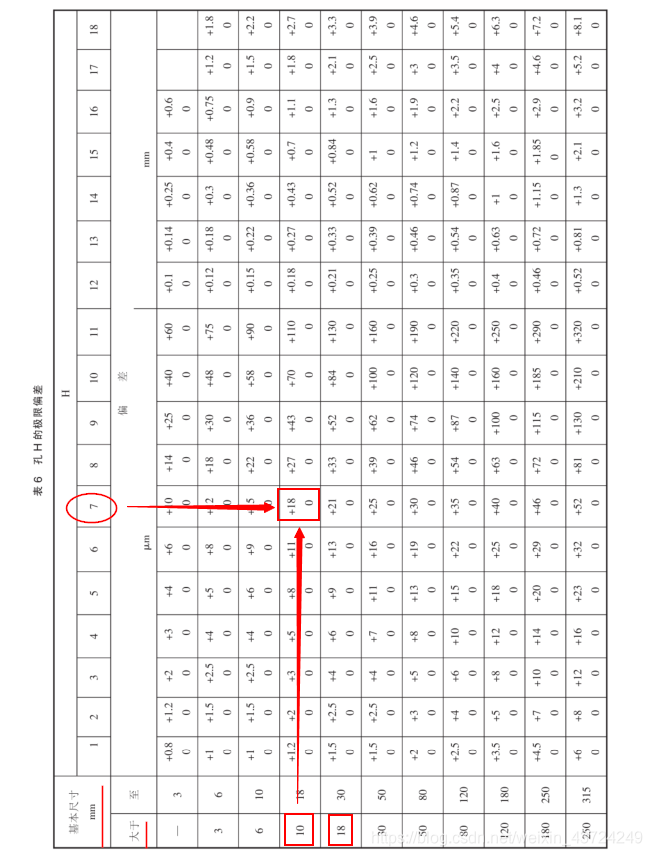

孔基本尺寸是∅16，公差带是H7，H是表示H的极限偏差(孔)，7表示第7个，16大于10小于18之间，所以上图对应我画出来的，可知

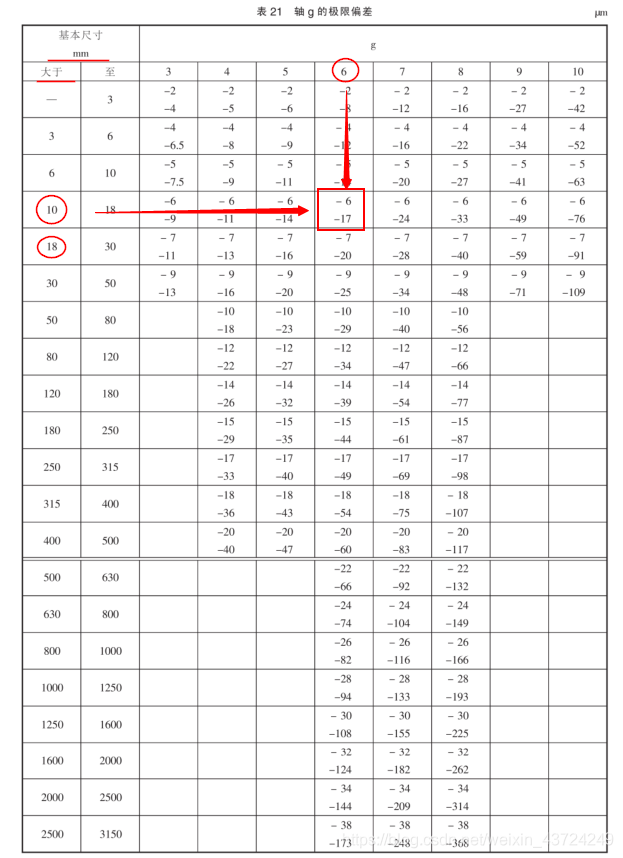

轴基本尺寸是∅16，公差带是g6,g是表示g的极限偏差(轴)，6表示第6个，16大于10小于18之间，所以上图对应我画出来的，可知

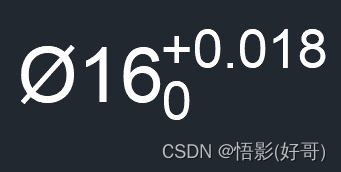

孔∅16(+0.018/0)
--->ES = 16.018
--->EI = 16

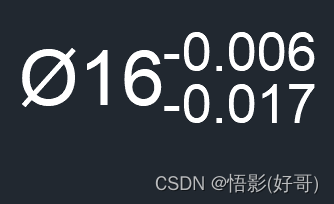

轴∅16(-0.006/-0.017)
--->es = 15.994
--->ei = 15.883
Xmax = ES - ei = 16.018 - 15.883 = 0.135
Xmin = EI - es = 16 - 15.994 = 0.006
所以Xmin≥ 0，Xmax>Xmin,为间隙配合。
（注释：间隙配合，最小间隙≥0；过盈配合，最小过盈＜0）

是不是收获了间隙配合和如何查极限公差表

这块的知识很重要，记着收藏.
