表面粗糙度符号表示方法及表面粗糙等级的特征

粗糙度的概念

粗糙度是衡量零件表面粗糙程度的参数，需要借助放大镜等工具进行测量。
它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。
表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

1. 表示结构的基本图形符号

2. 表示去除材料的扩展符号

3. 表示不去除材料扩展符号

4. 完整图形符号

• a)允许任何工艺


• b)去除材料


• c)不去除材料

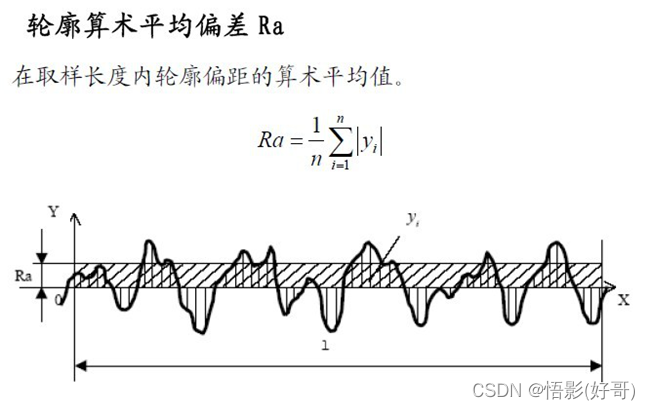

Ra的表示

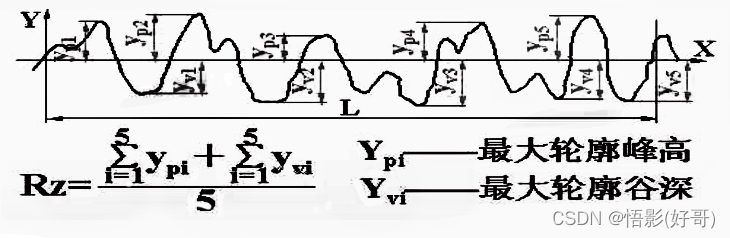

Rz的表示

微观不平度十点高度：在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和.

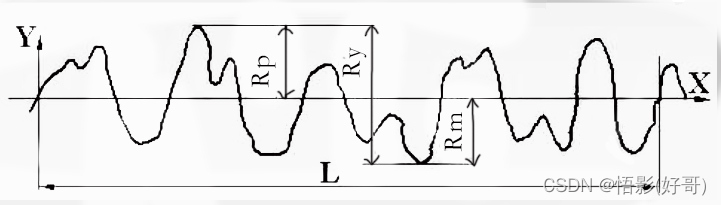

Ry的表示

轮廓最大高度：在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离.

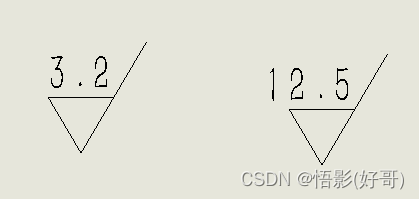

我们常看到的这样标注，下图所示：

常用标注参数是Ra、Rz、Ry，标注Ra时可以省略不标.
所以3.2和12.5表示Ra参数，由于图示是去除材料的扩展符号，因此采用去除材料的方法获得Ra的值小于3.2ⴗm（12.5ⴗm）

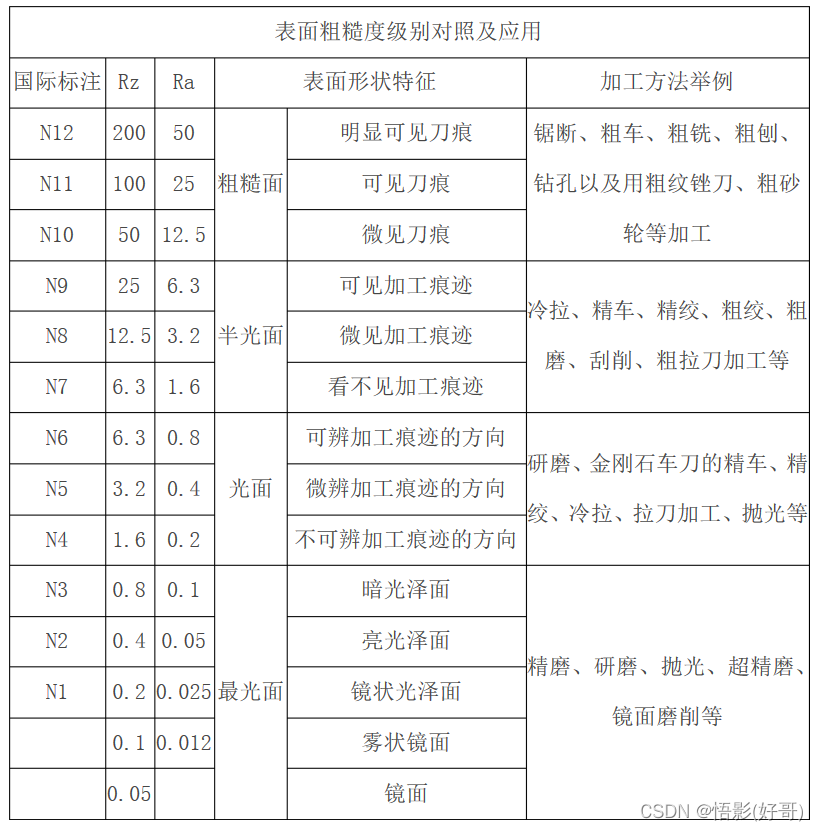

表面粗糙度级别对应及应用

下图示，这样的粗糙度标注你们见过吗

对应上图“表面粗糙度级别对应及应用”表，Ra值为1.6ⴗm。

---
