Creo另存装配体子零件和图纸同样另存

图文操作

无目录

博主用的版本操作是：Creo Parametric 6.0.2.0

如何另存装配体和装配体关联文件一起带过去另存为副本文件

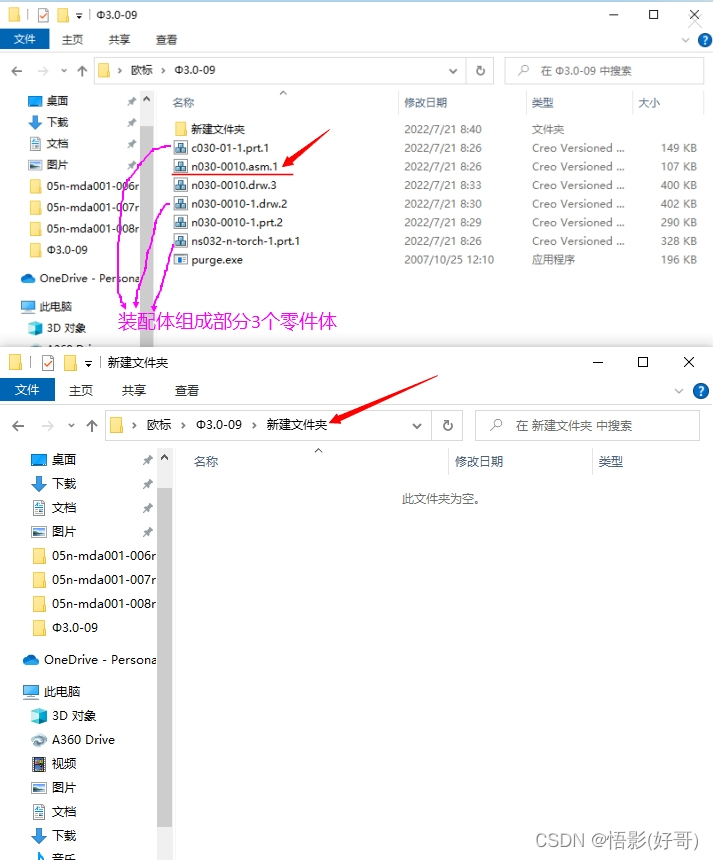

如下我新建一个新建文件夹是空文件
接下来看我操作表演吧
在这里插入图片描述

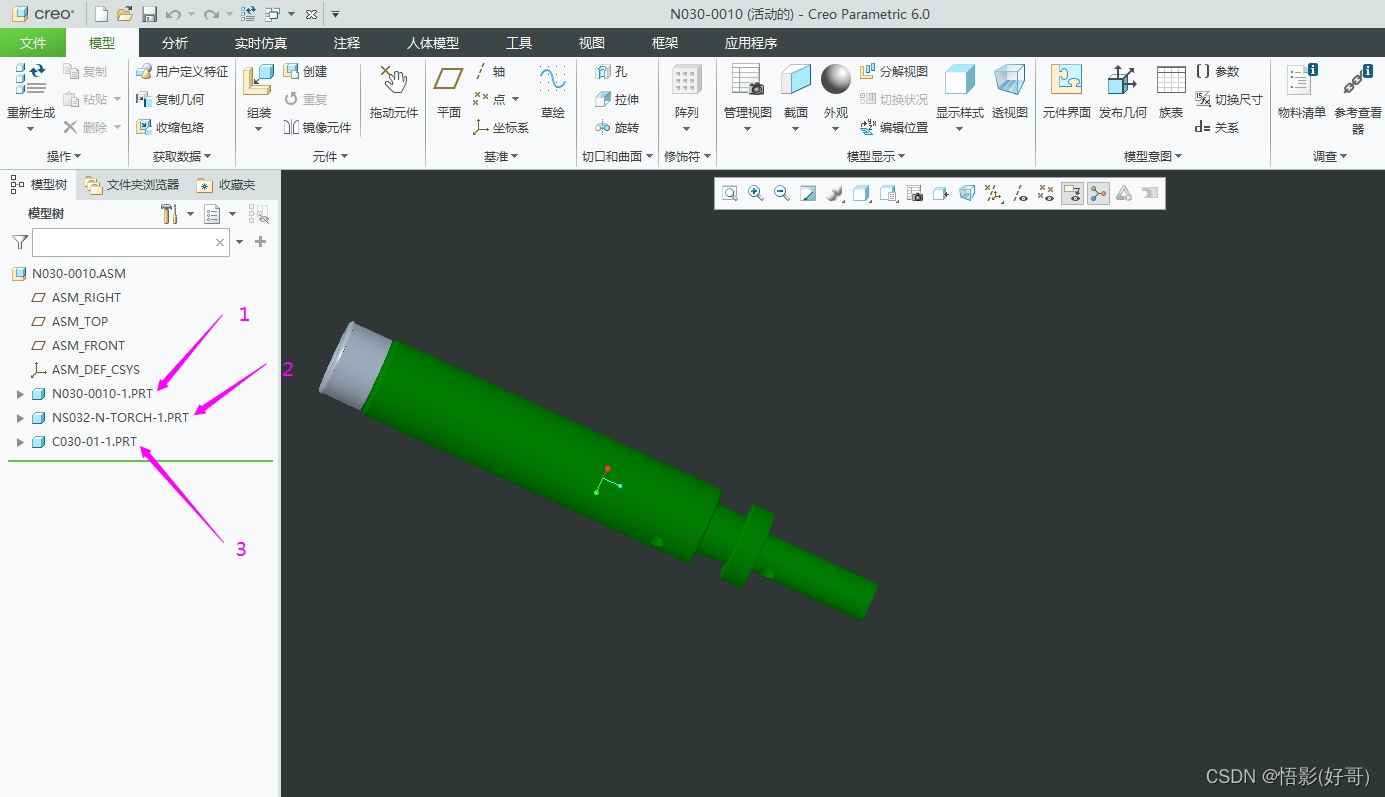

只须打开一个装配体.asm文件操作另存即可

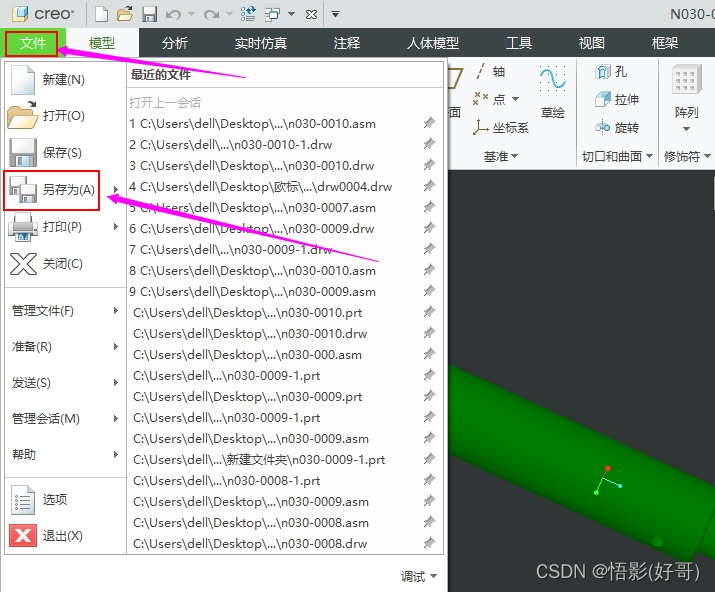

第一步点击文件
第二步点击另存为
在这里插入图片描述

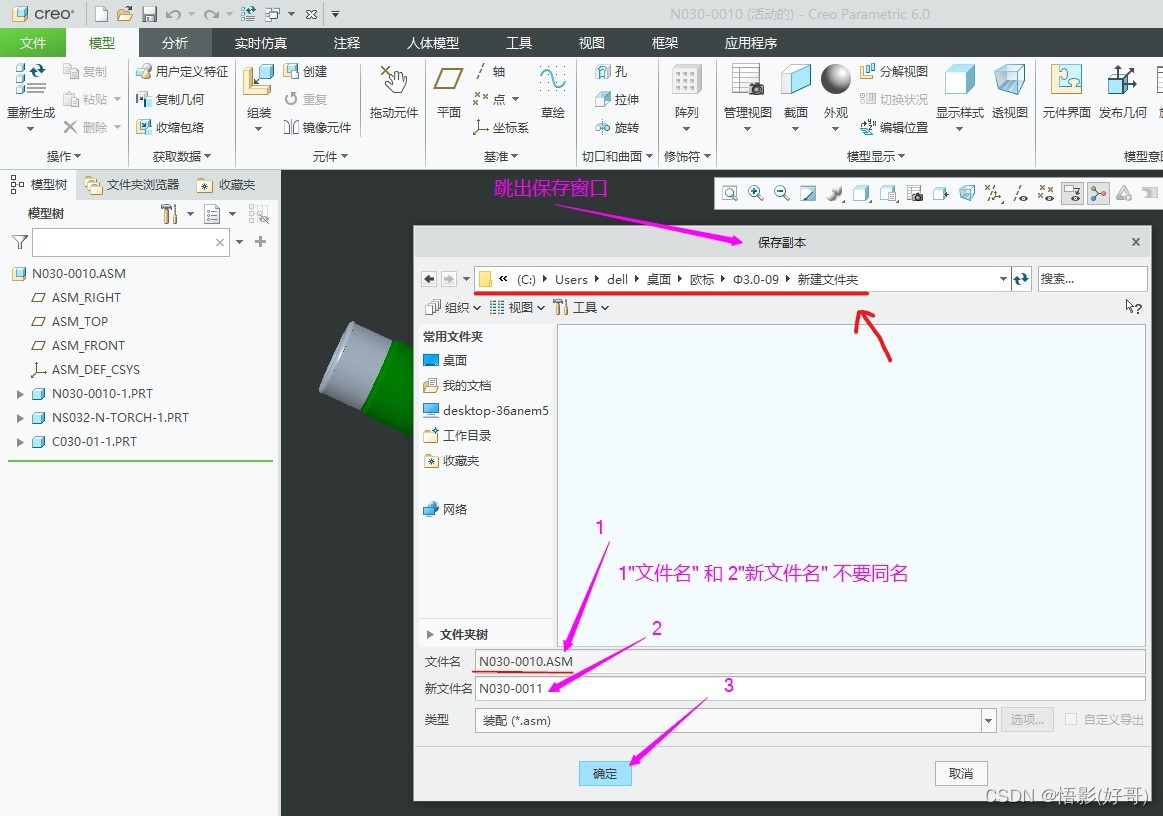

第三步设置保存目录
第四步命名新文件名→确定
在这里插入图片描述

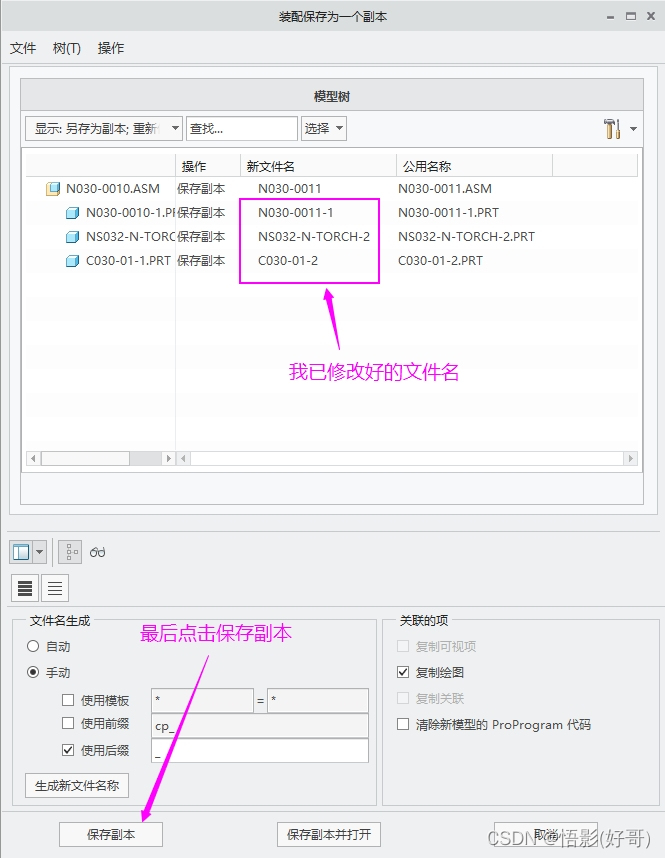

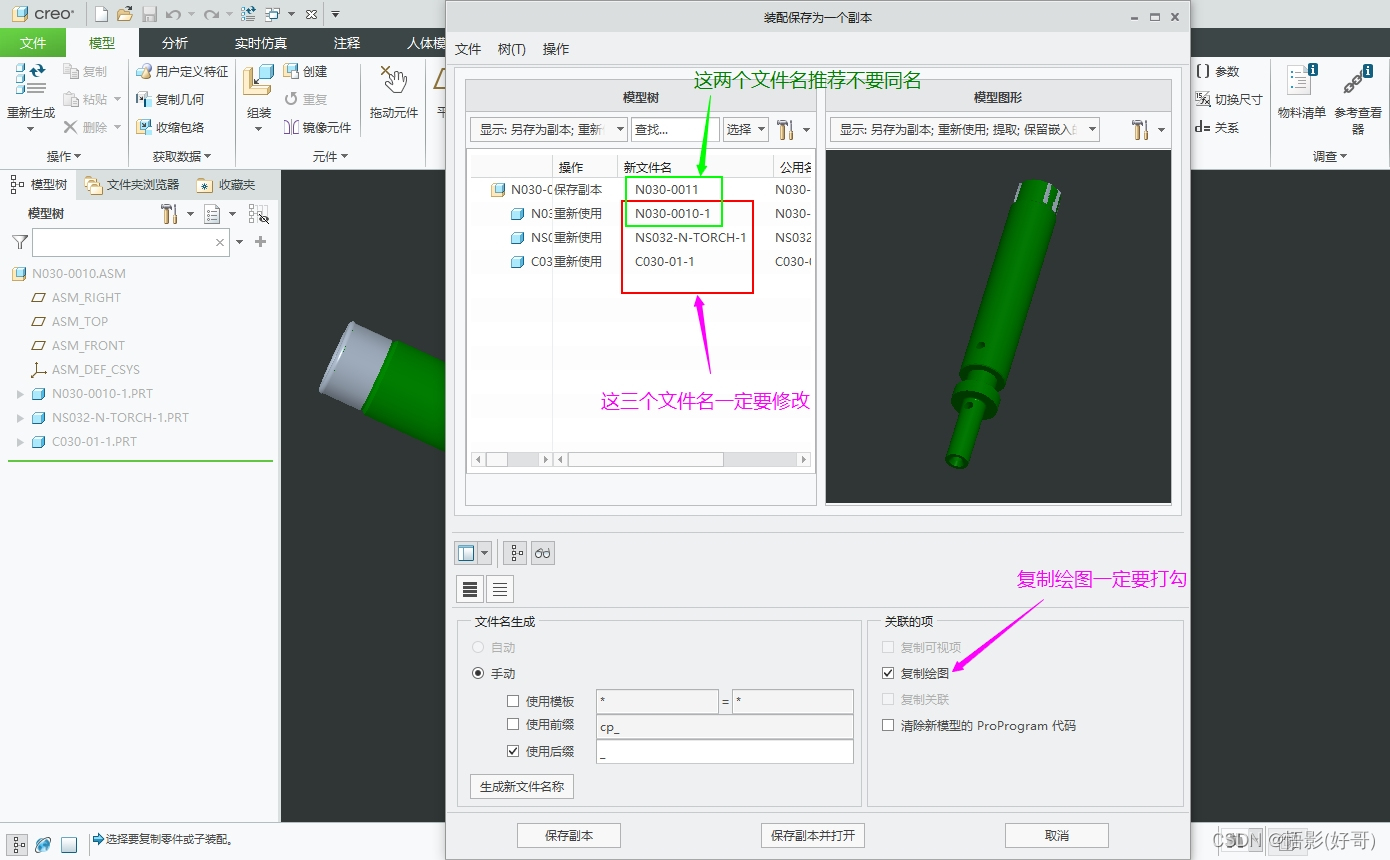

第五步修改文件名称
第六步复制绘图
在这里插入图片描述

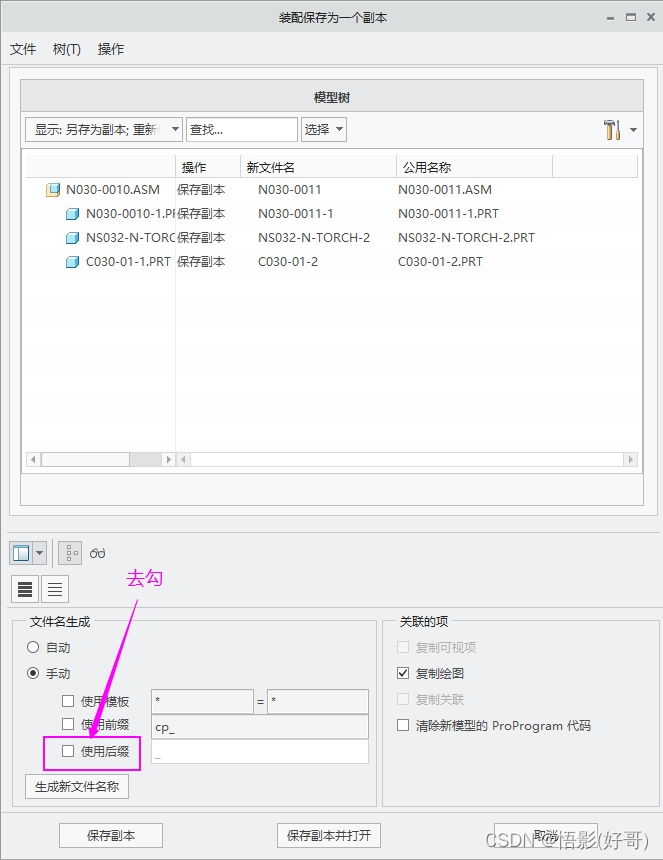

第七步去勾使用前缀→保存副本
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

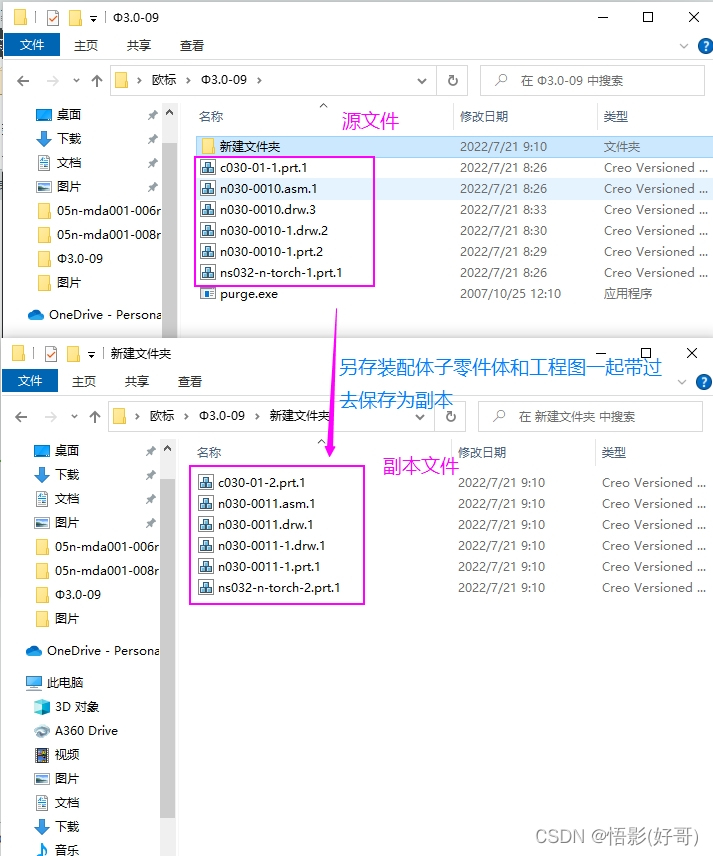

操作完毕，以下是操作完成的效果
新建文件夹有6个文件和源文件同样是6个
在这里插入图片描述
