机械设计中的尺寸标注与测量

尺寸标注与测量

一、测量工具

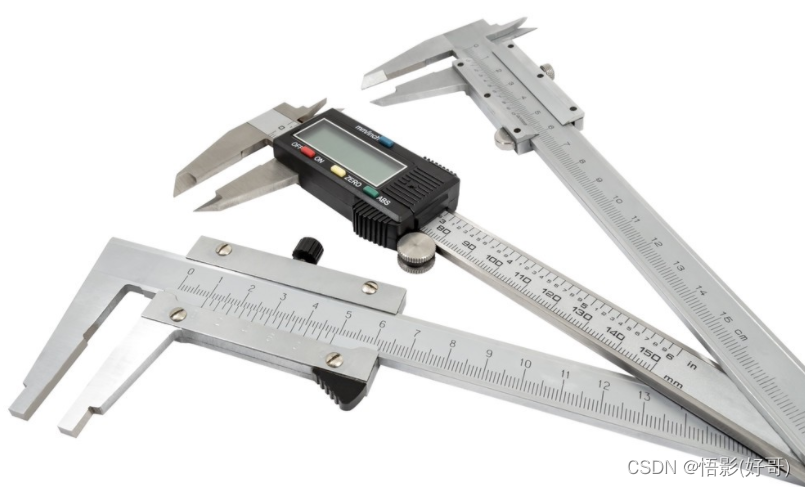

①游标卡尺

②高度尺

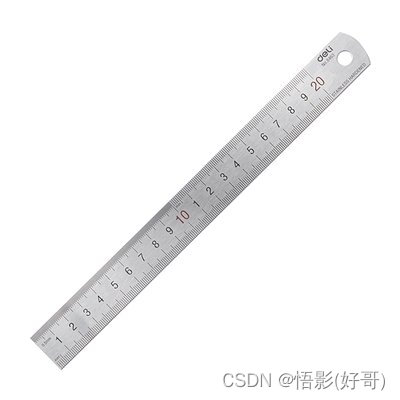

③直尺

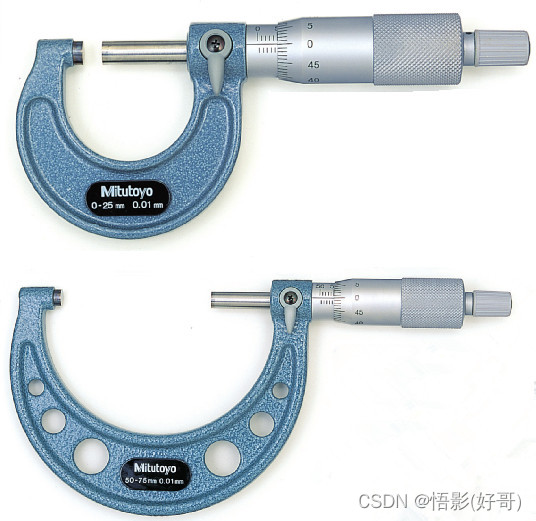

④千分尺

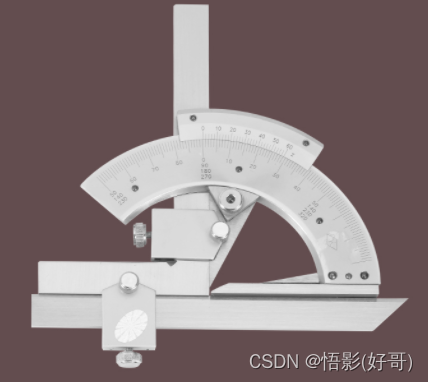

⑤量角器

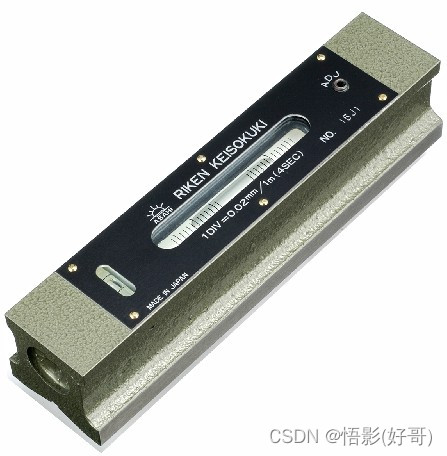

⑥水平仪

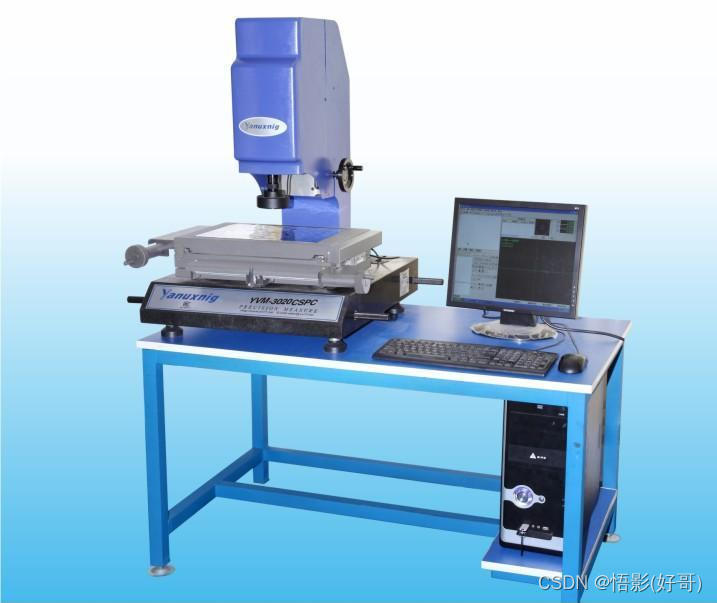

⑦二次元投影仪

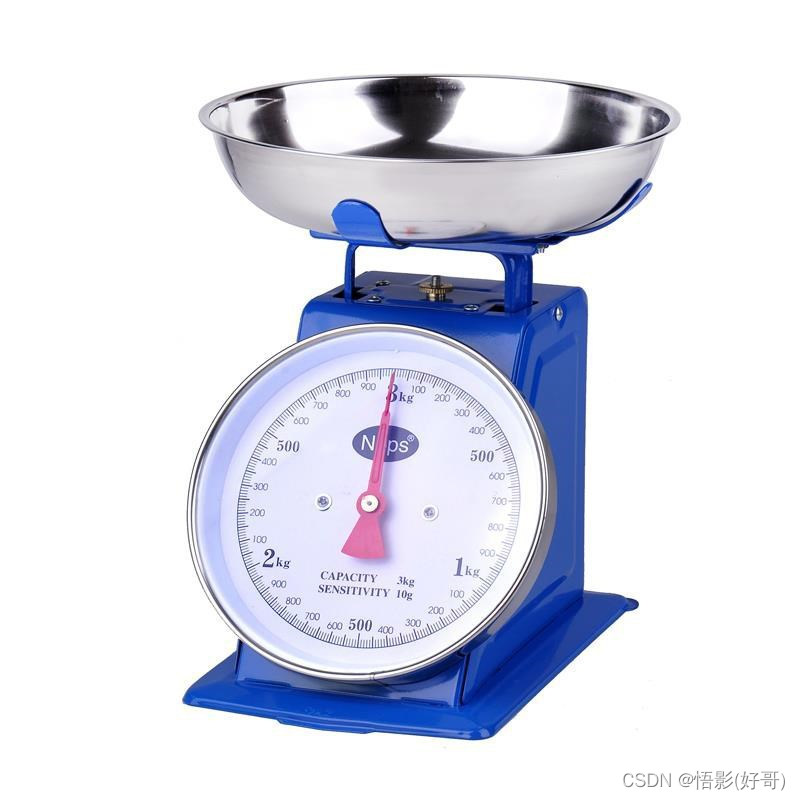

⑧盘秤

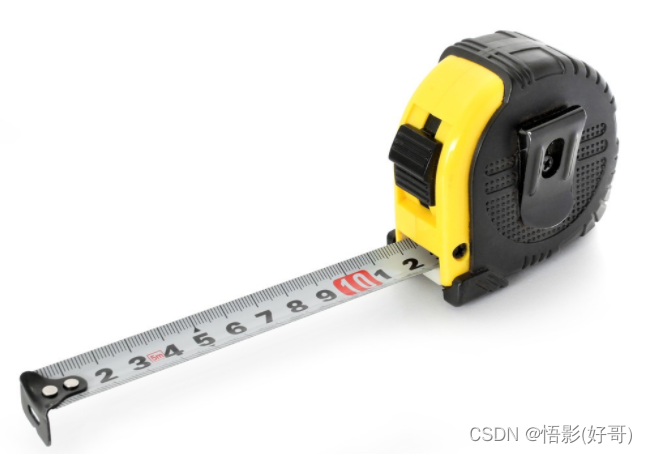

⑨卷尺

等等

二、测量有直接和间接

直接测量：测量工具直接测出来获得的数值，如：游标卡尺、直尺等。
间接测量：通过直接测量与被测尺寸有几何关系计算得出来。

三、测量有接触和非接触

接触测量：通过测量工具与零件直接接触测量获得的数值。
非接触测量：没有与该测量的零件接触获得的数值，如：二次元投影仪。

四、图纸尺寸要如何标注

图纸的尺寸标注不是乱标注的，是有讲究地。

图纸的尺寸标注不要重复标注.
图纸的尺寸标注不要过于约束.

图纸标注的尺寸影响因素：
①会造成加工误差（所以尺寸避免出现一层再加一层的标注方式）
②会造成不好测量或无法测量
③测量误差

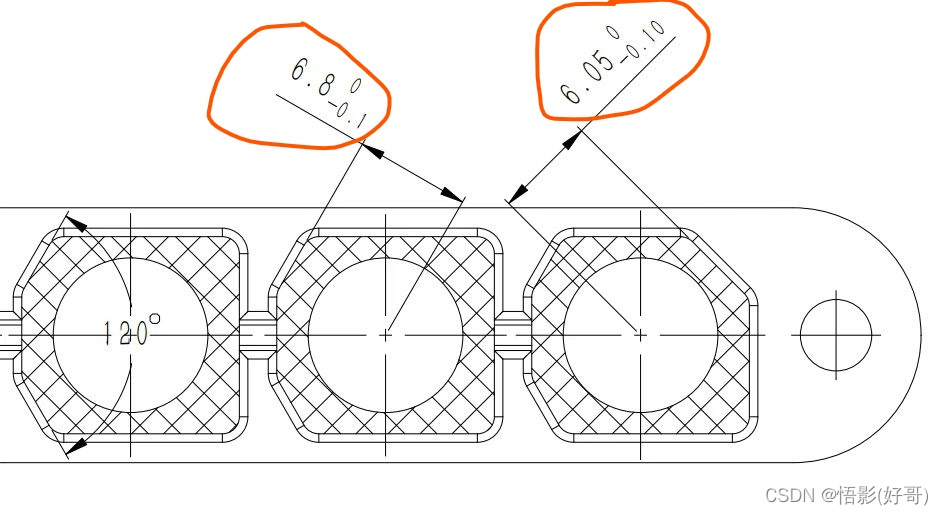

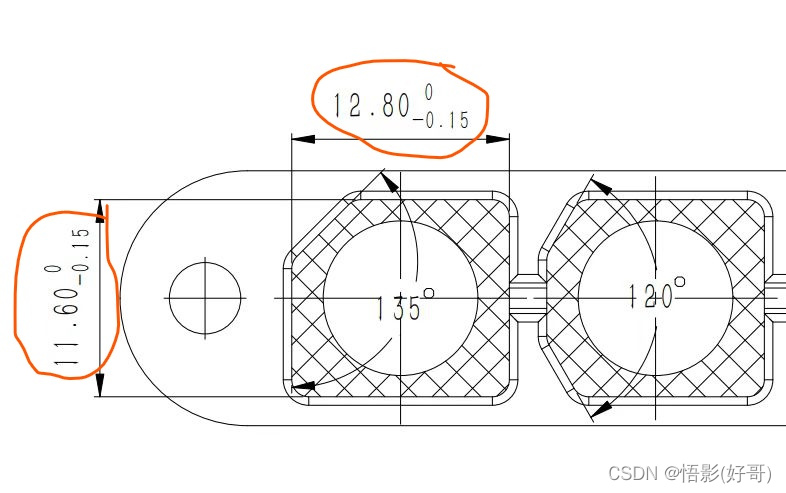

上图这样标注尺寸会造成无法测量，就算测量了，精度不高，造成测量误差。
还有两个圆的标注，标注两个圆的圆心距离，最好不要用圆心标注，用两个圆最大的距离边缘标注，方便卡尺测量。

五、零件的倒圆角尺寸如何测量

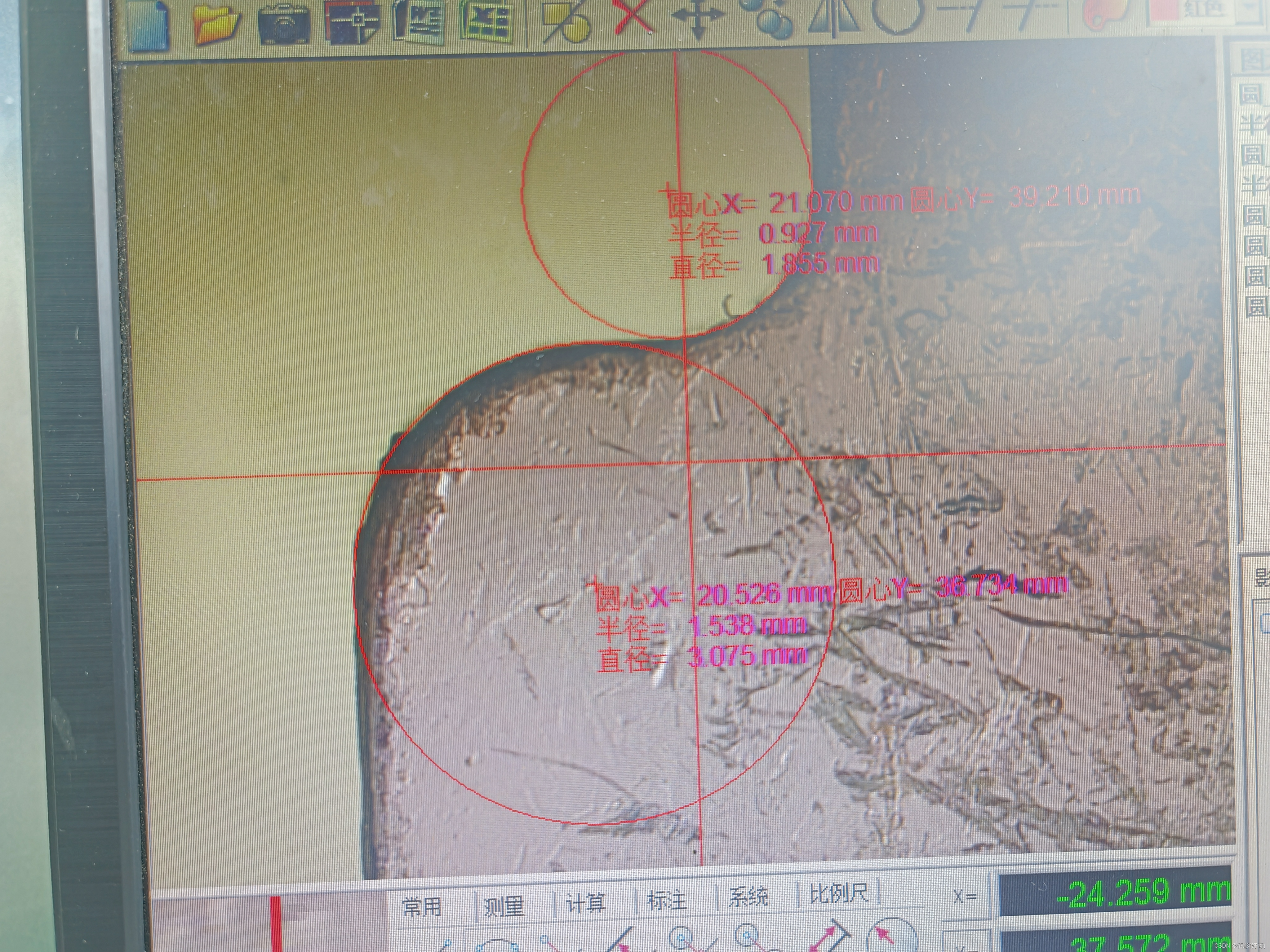

圆角可以通过二次元投影仪的三点画圆进行测量
