标准阅读笔记：IEC 61000-4-2 和 GB/T 17626.2

注：

1）GB 17626.2-2018，等同 IEC 61000-4-2：2008

2）这部分为静电放电抗扰测试，主要为有关ESD测试的标准要求

目录

1 书籍购买参考

2 静电测试的实际场景分类与对应测试

 3 静电放电试验的知识架构

4 抗静电材料

5 符合性测试

 6 试验等级

7 实验发生器

7 ESD布置的验证

8 接地设备的实验室试验布置

9 不接地设备的实验室试验布置

10 安装后试验的布置

 11 试验程序

12 实验等级与测试点选择参考

12 EUT对于静电放电的反应

---

1 书籍购买参考

当前书籍质量参差不齐，可以考虑购买标准起草者写的书，如：郑军奇。

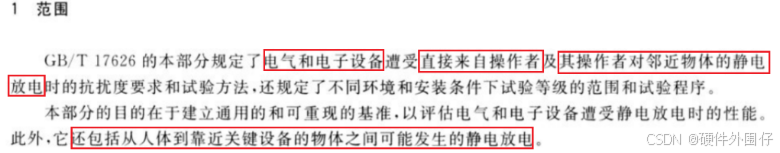

2 静电测试的实际场景分类与对应测试

作用对象：电气和电子设备

实际场景分类：

• 直接放电：操作者直接接触（接触放电）或者靠近物体（空气放电）
• 间接放电：操作者对邻近物体放电

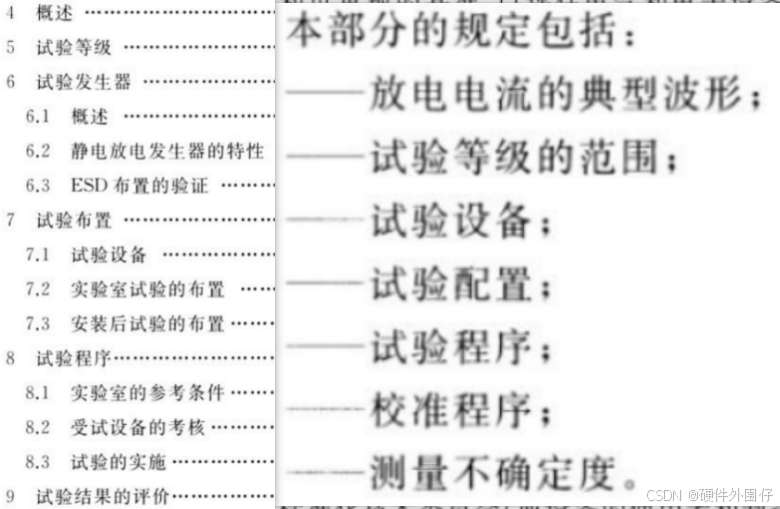

 3 静电放电试验的知识架构

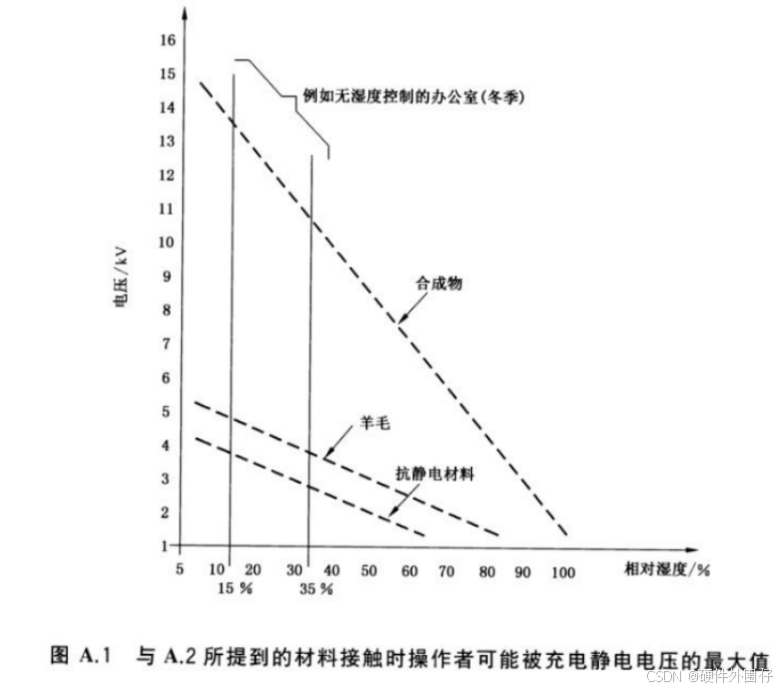

4 抗静电材料

要点：从材料上就可以降低静电现象，如衣服，被子等。

5 符合性测试

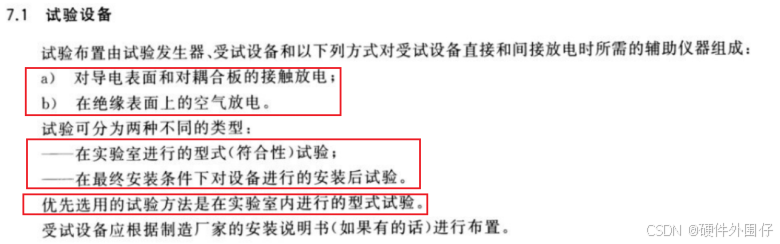

要点：符合性测试类似型式测试，区分于安装后测试。

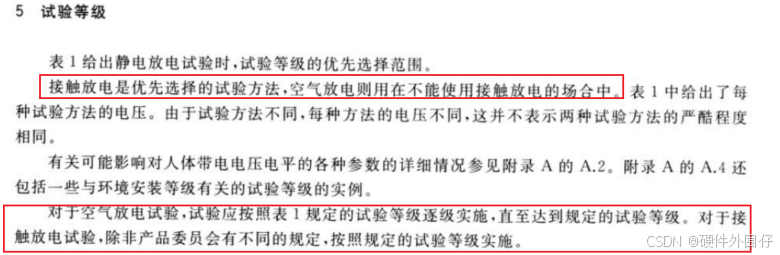

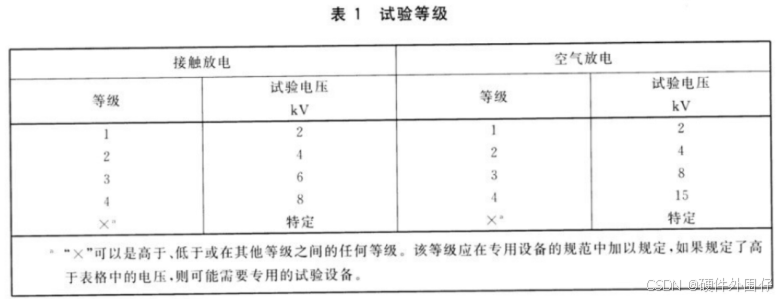

6 试验等级

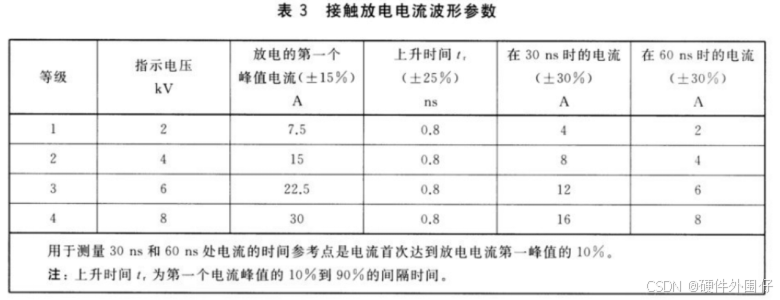

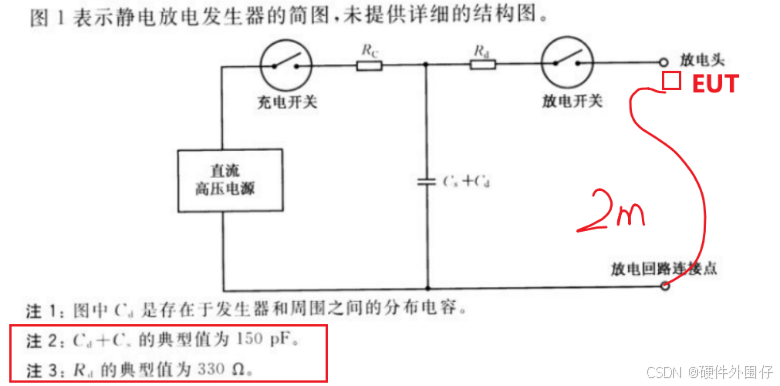

7 实验发生器

要点：

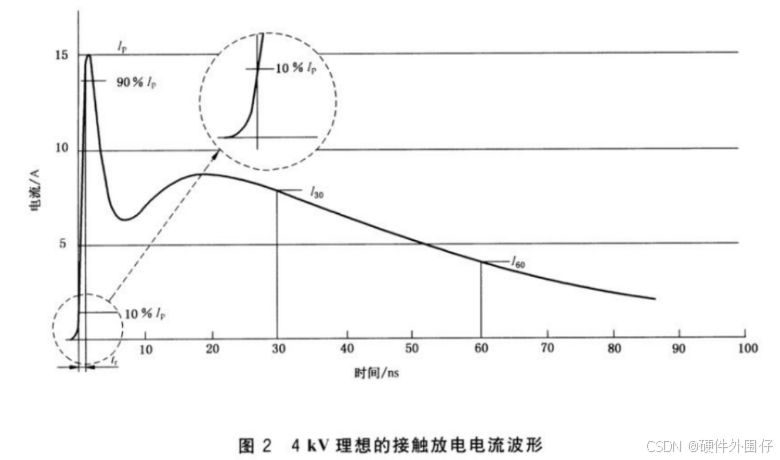

• 静电放电试验的核心时保证电流波形
• 静电枪内部器件的值为典型值而非指定值

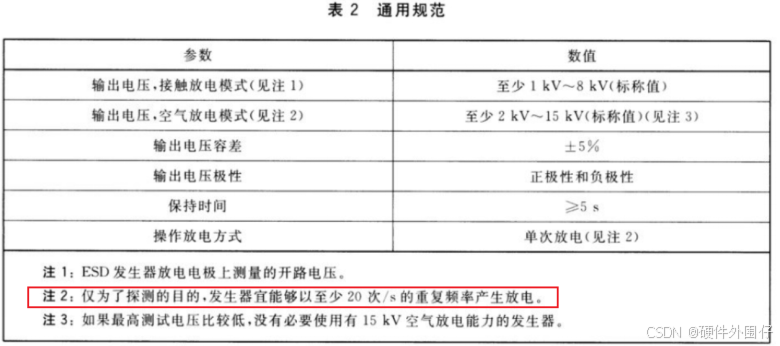

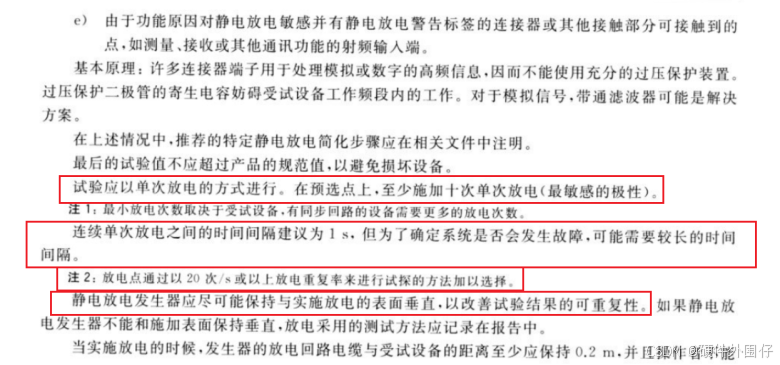

• 20次/s产生放电的功能，主要是用来搜寻静电放电的测试点，实际符合性测试时是单次放电

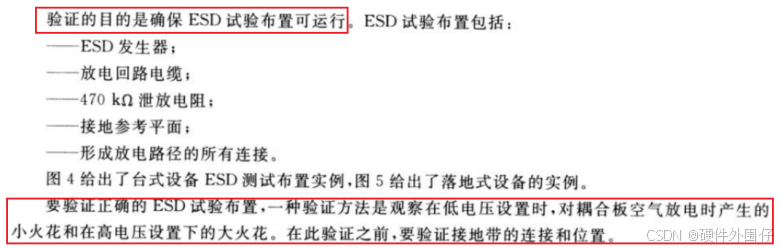

8 ESD布置的验证

目的：验证测试环境是正常的。试验之前，建议先验证ESD试验布置是正常的。

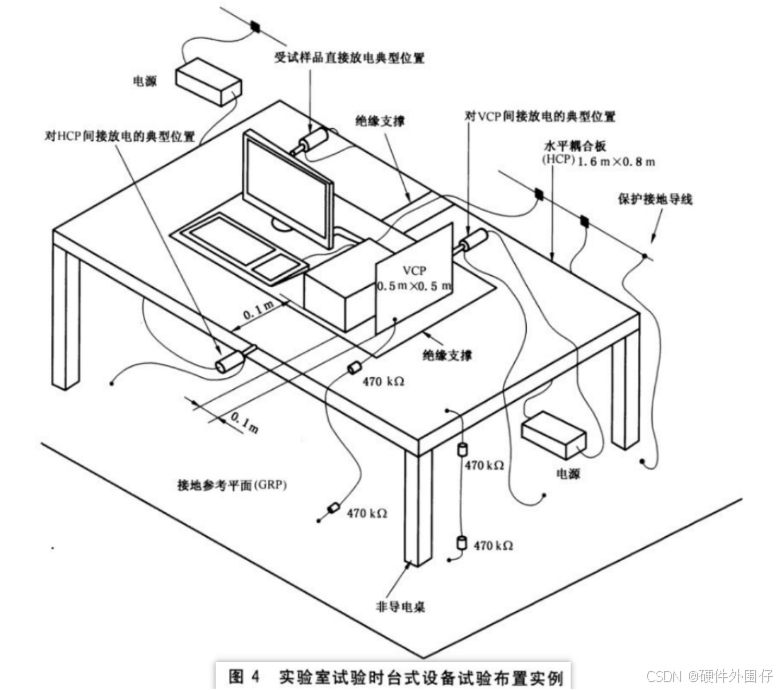

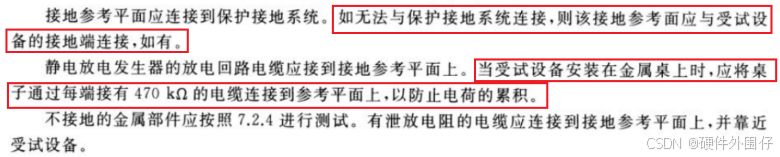

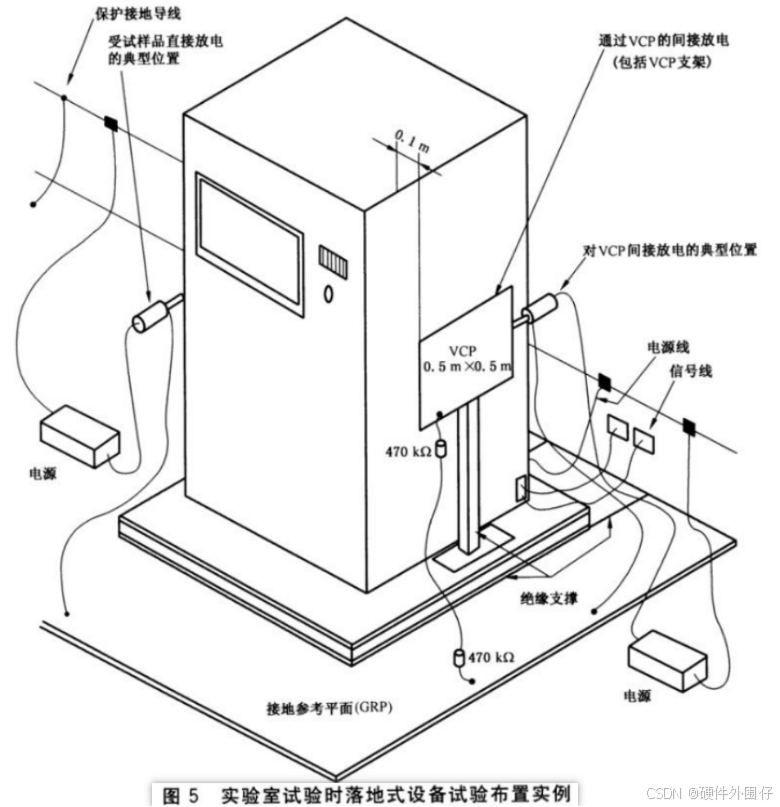

9 接地设备的实验室试验布置

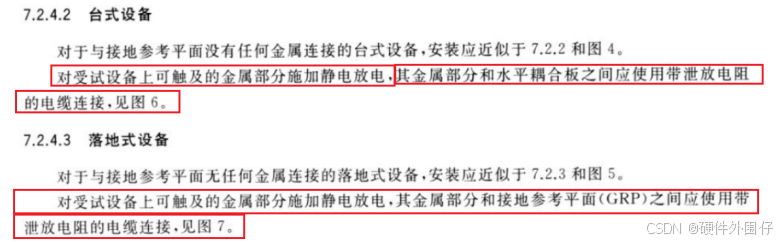

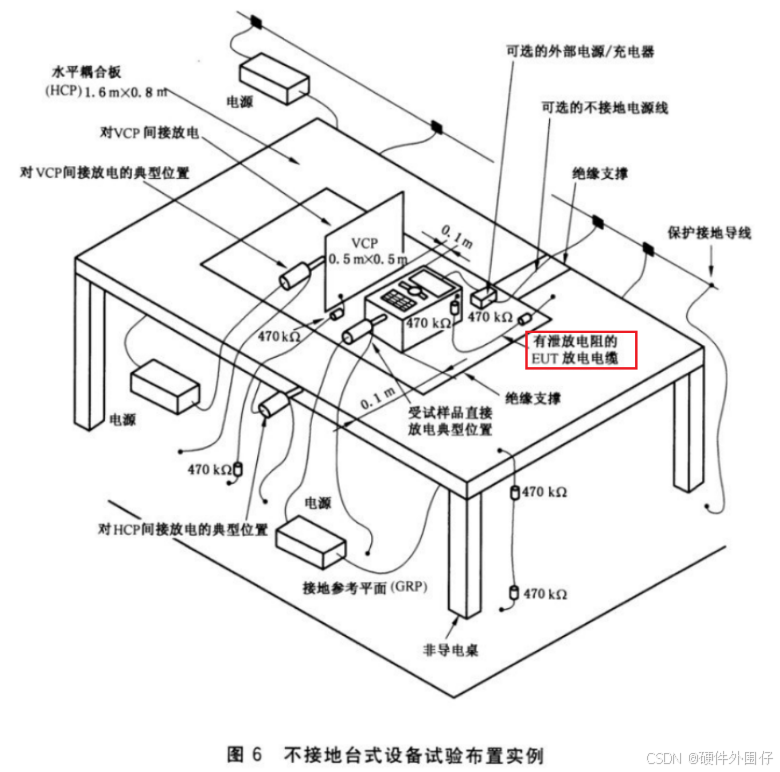

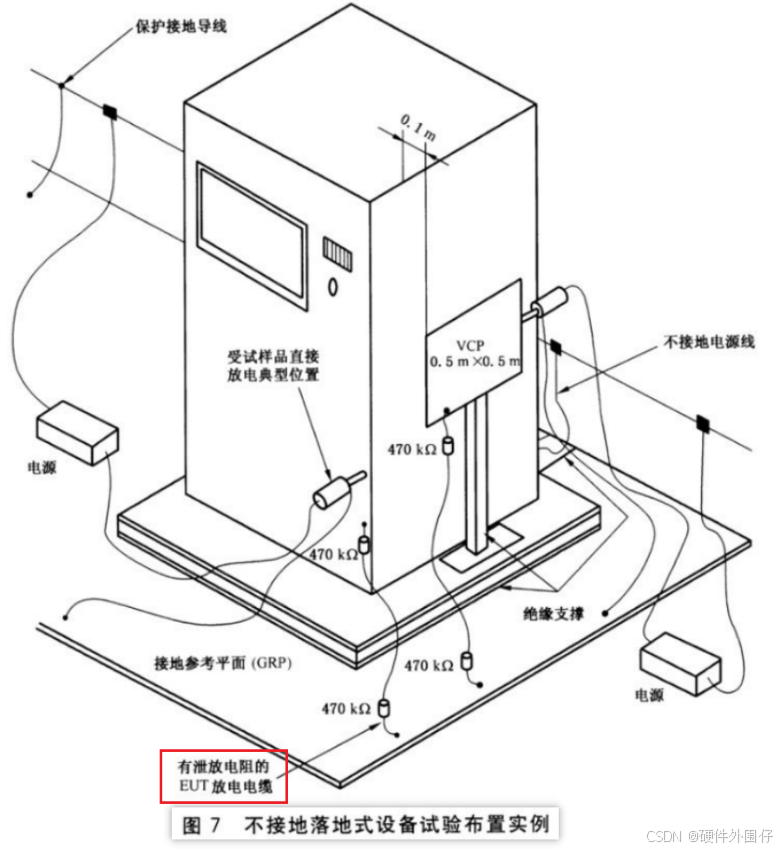

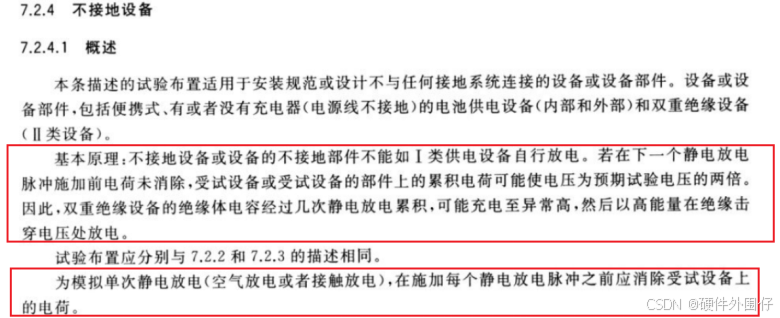

10 不接地设备的实验室试验布置

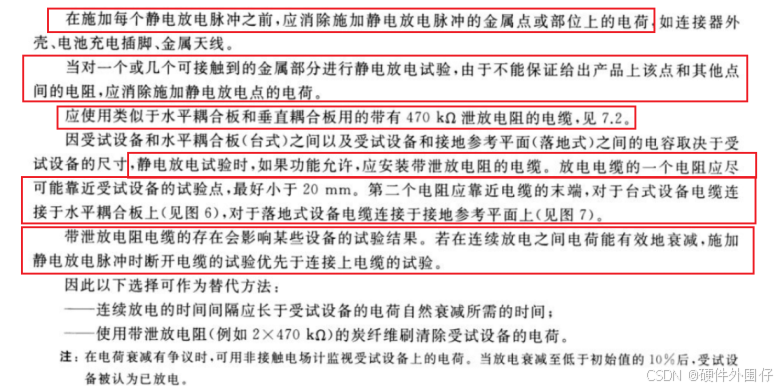

要点：同接地设备比，不接地设备由于无法自主放电，多次静电时容易累积电荷形成异常高电压。所以每次单次静电放电前都要确保之前的电荷已降低到合适水平。

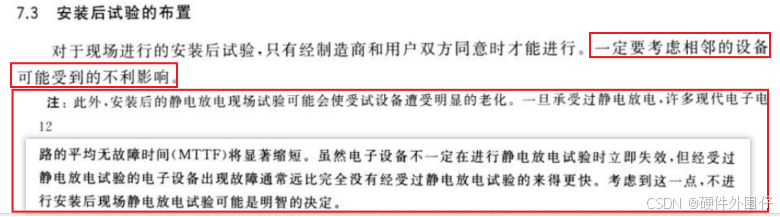

11 安装后试验的布置

要点：静电放电试验为损伤性试验

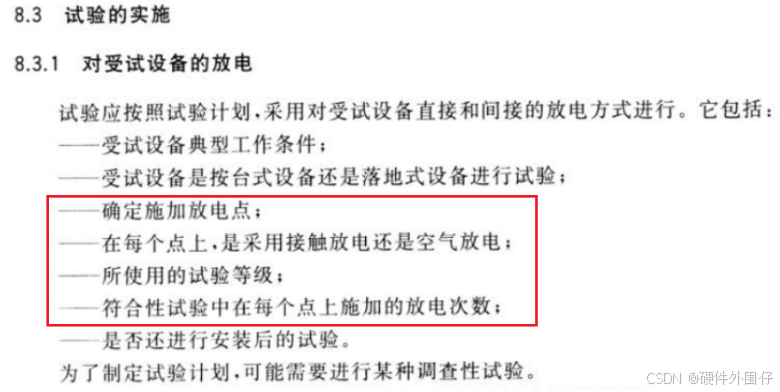

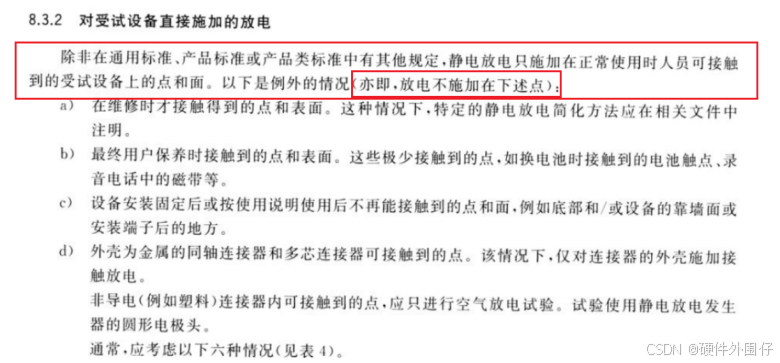

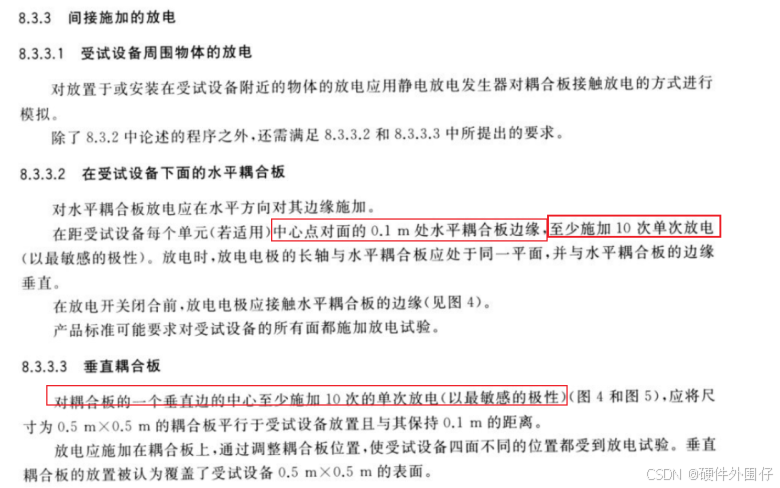

 12 试验程序

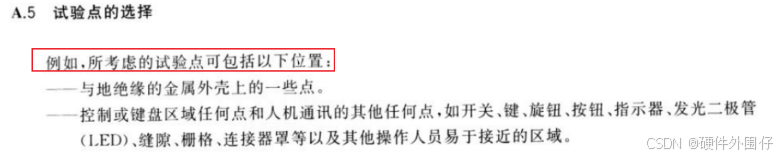

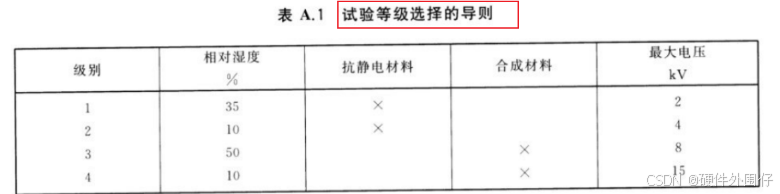

13 实验等级与测试点选择参考

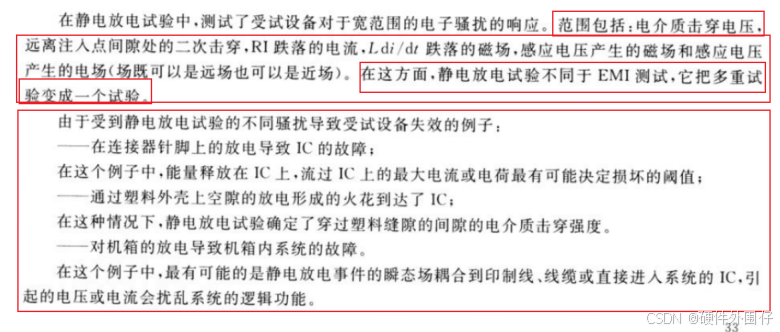

14 EUT对于静电放电的反应
