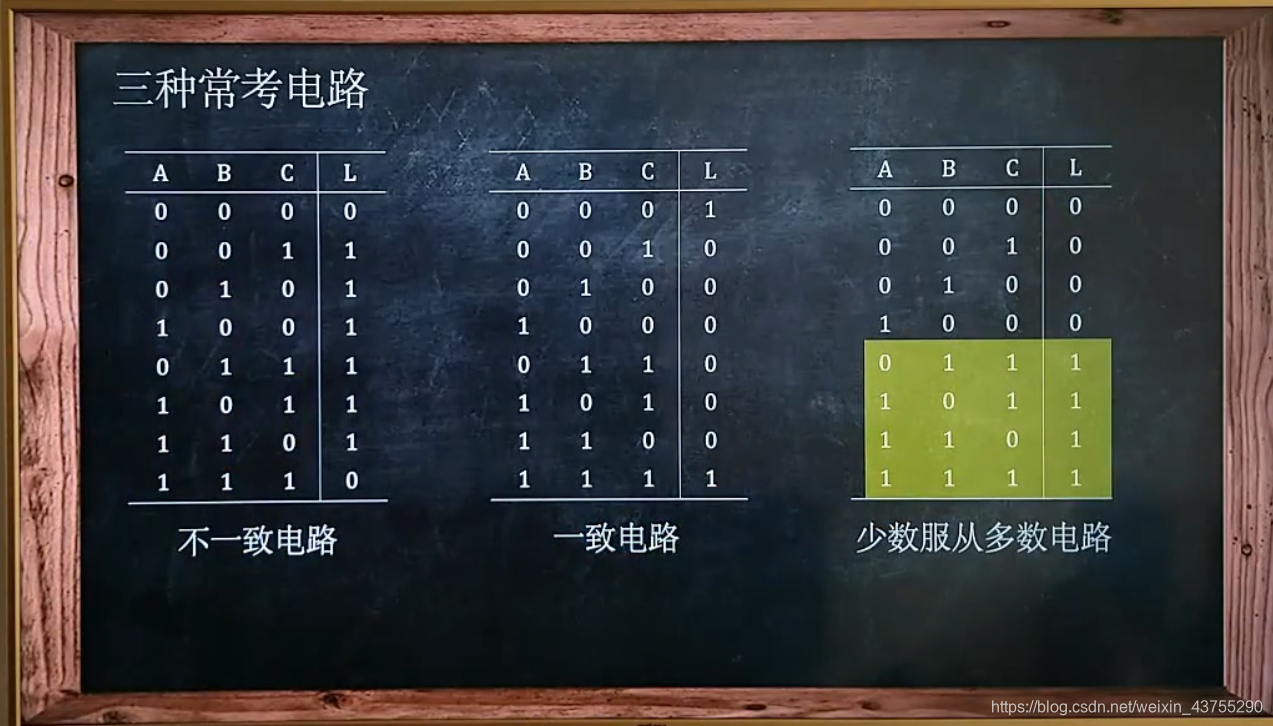

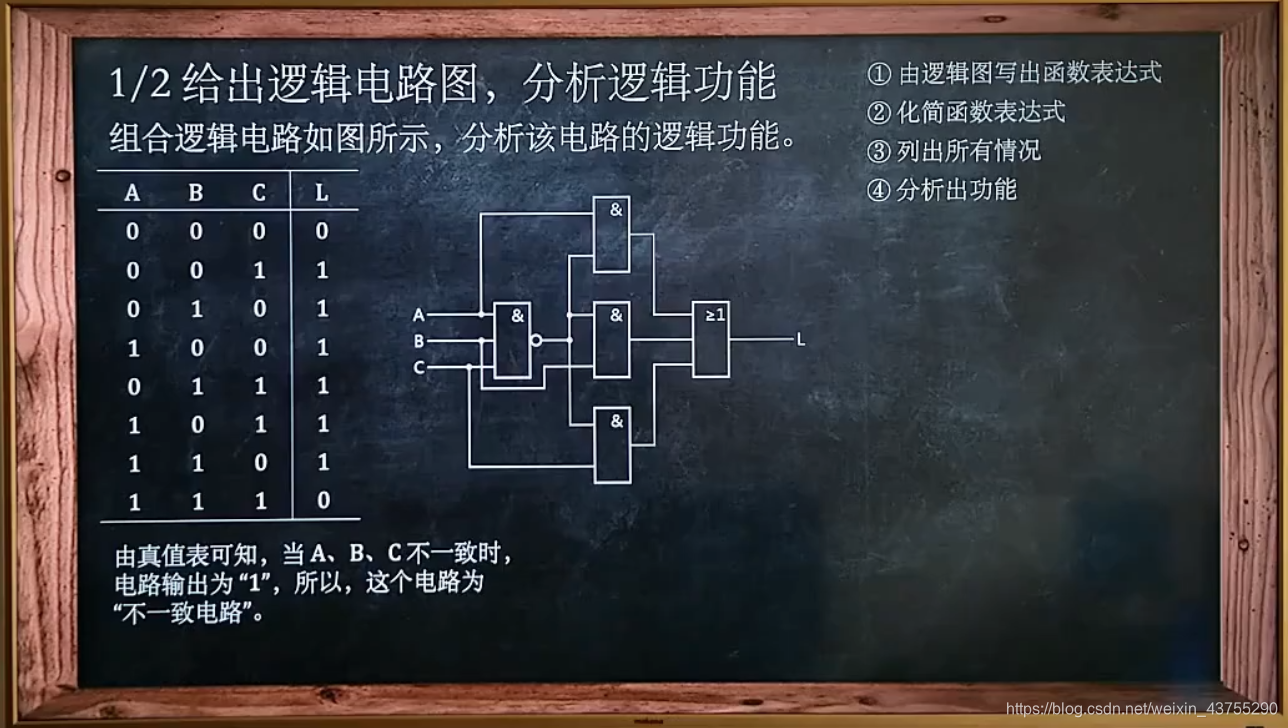

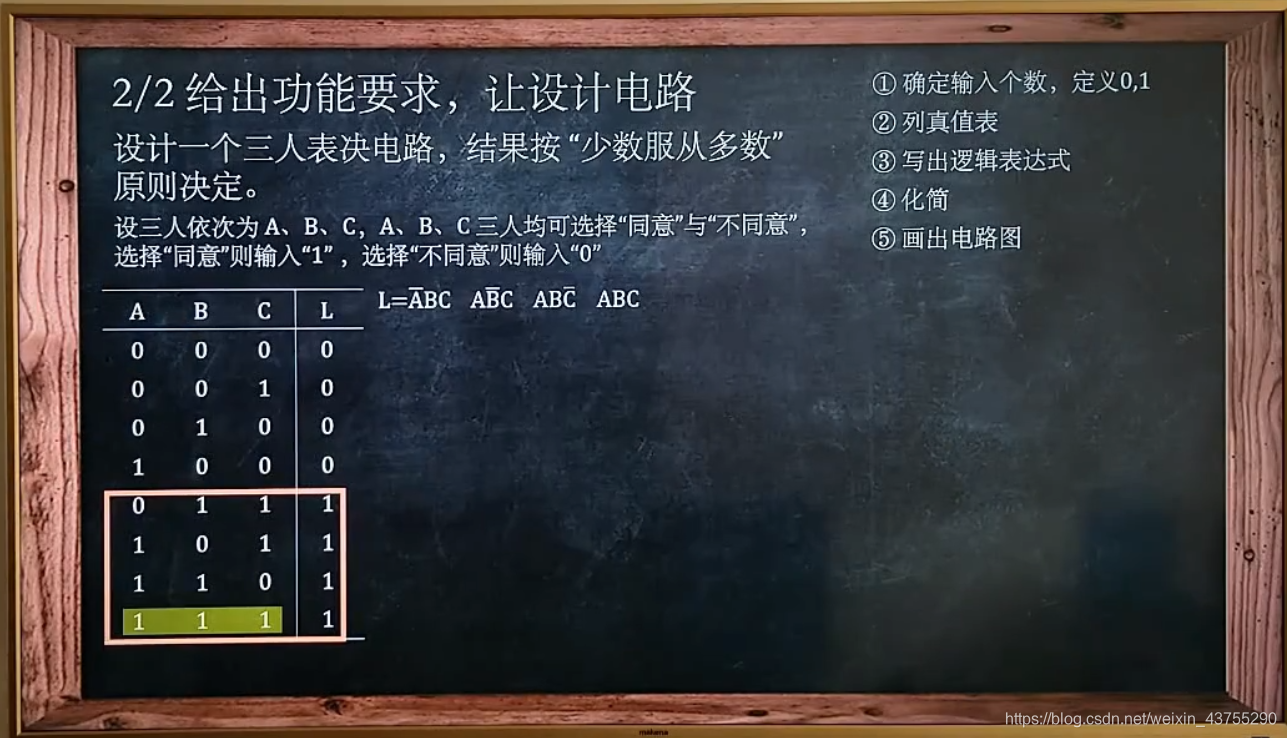

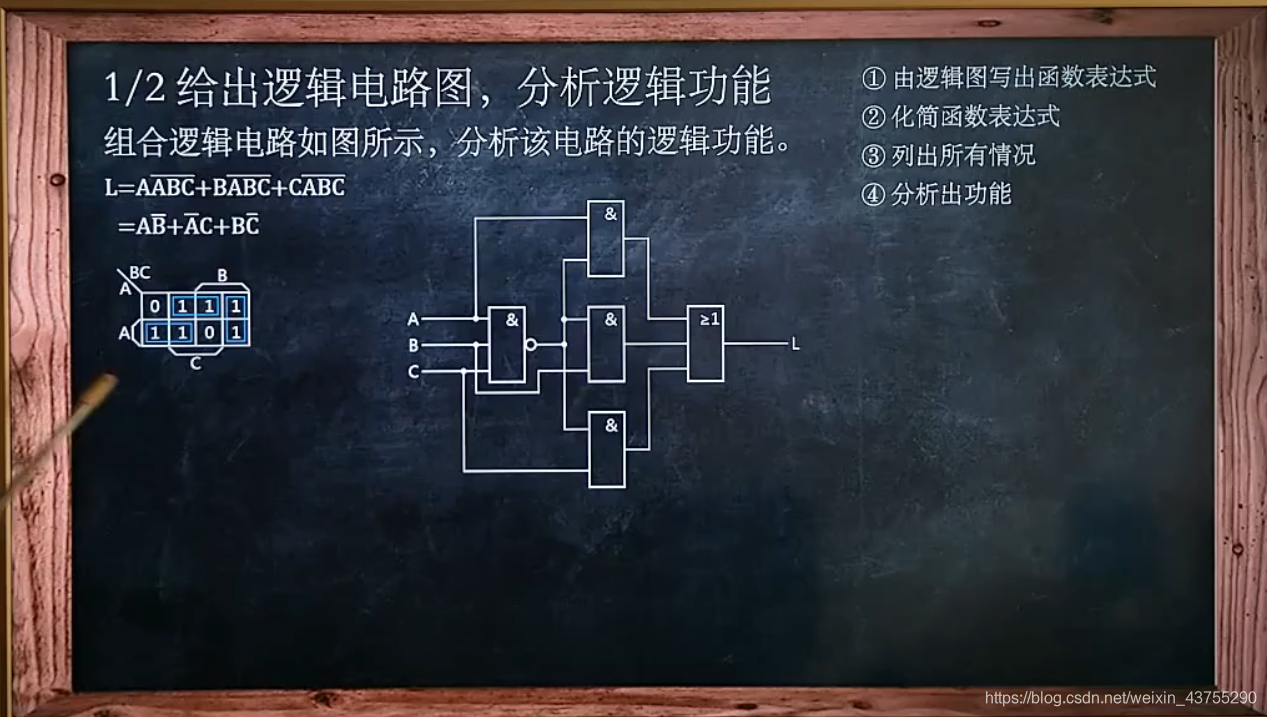

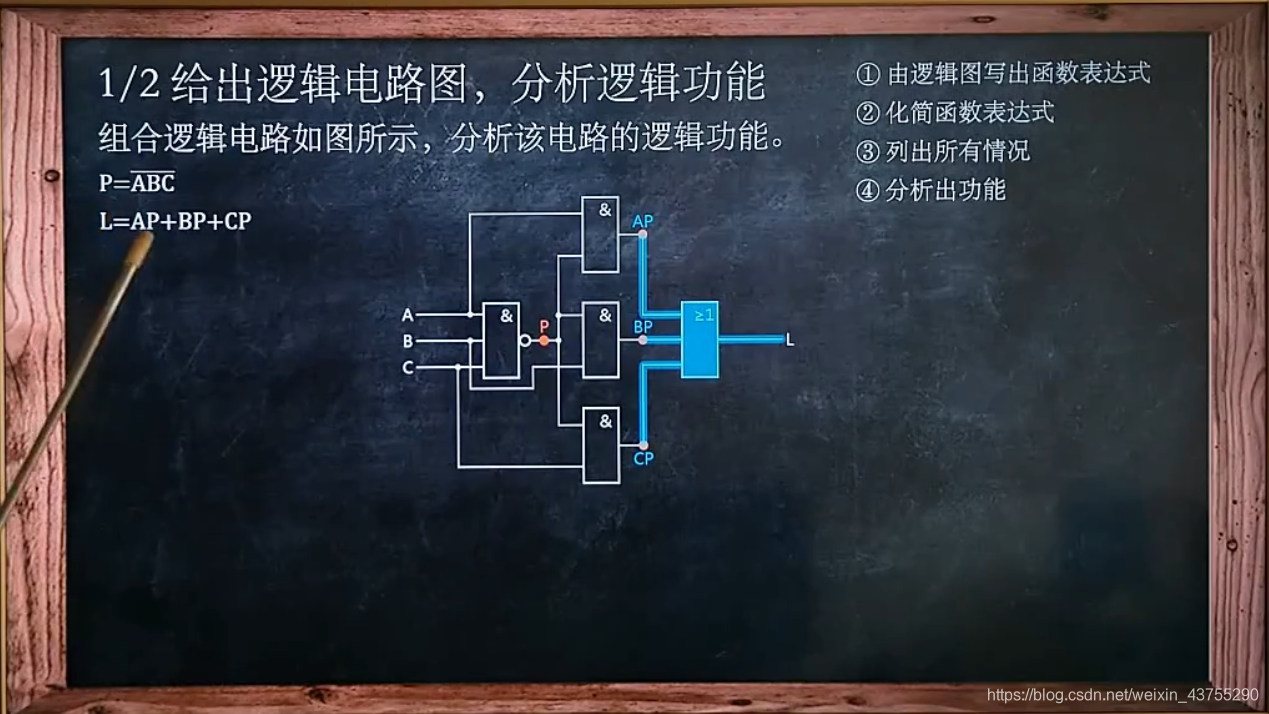

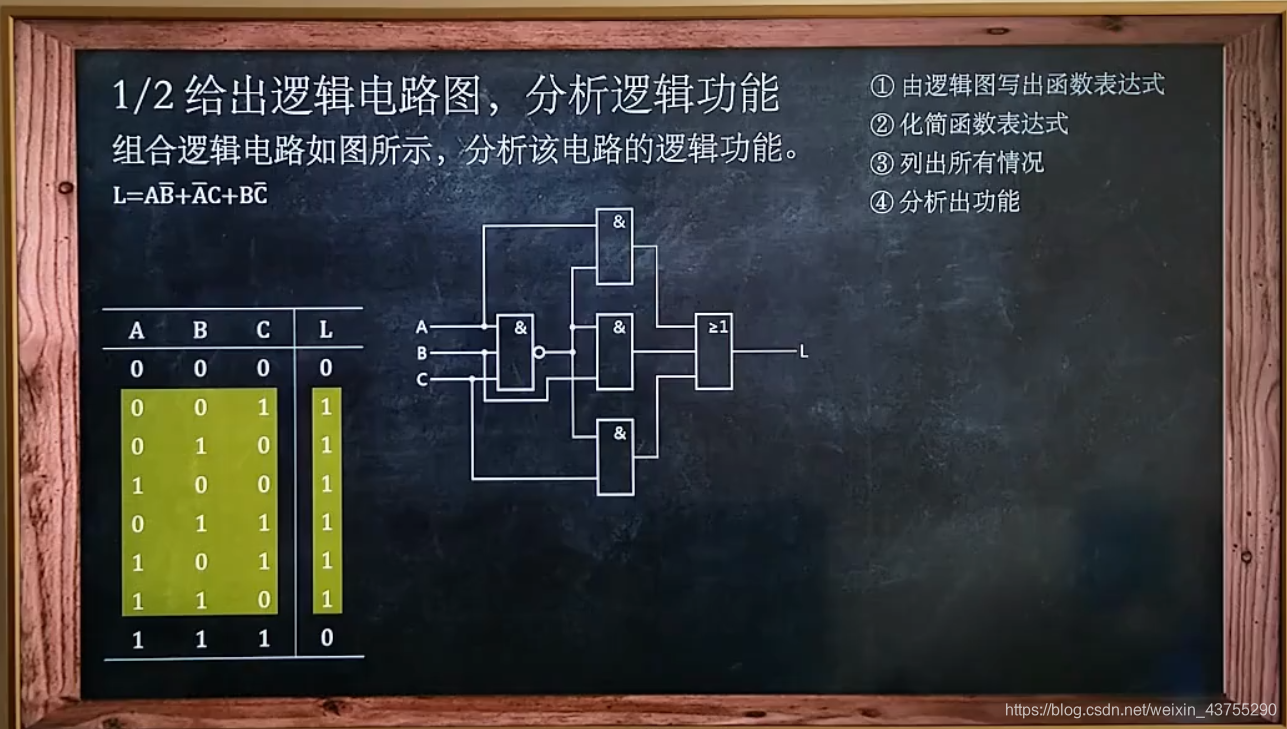

数电（二）—分析/画逻辑电路图

最新推荐文章于 2025-03-07 20:27:39 发布
最新推荐文章于 2025-03-07 20:27:39 发布
阅读量1.7w 收藏 35
点赞数 5
分类专栏： 数字电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43755290/article/details/107929490
版权
