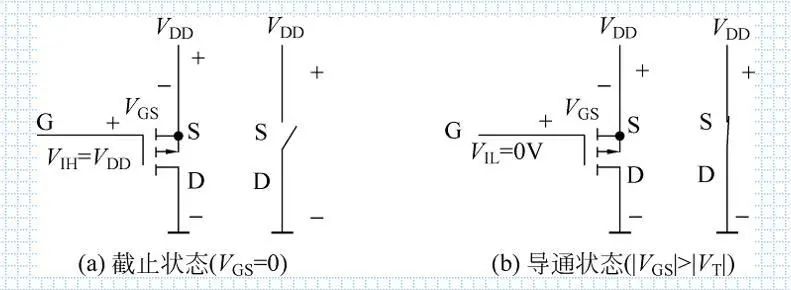

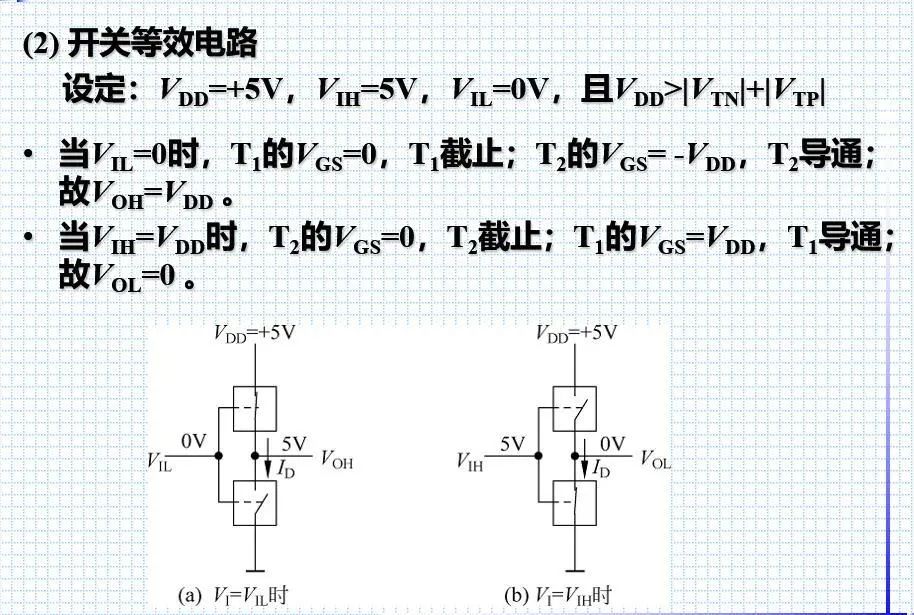

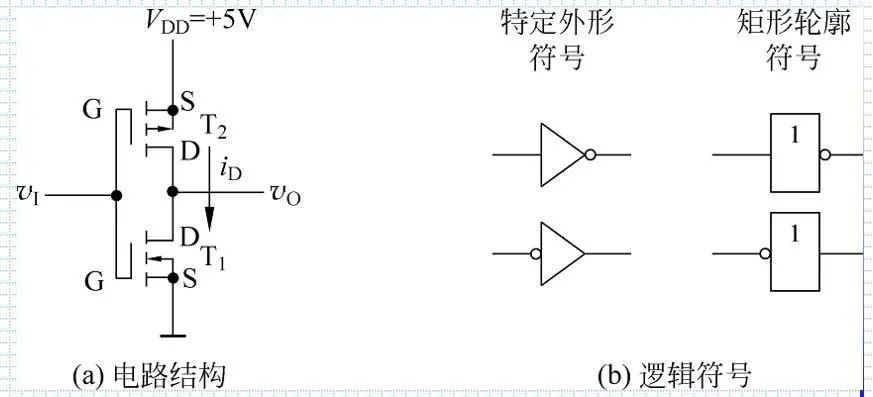

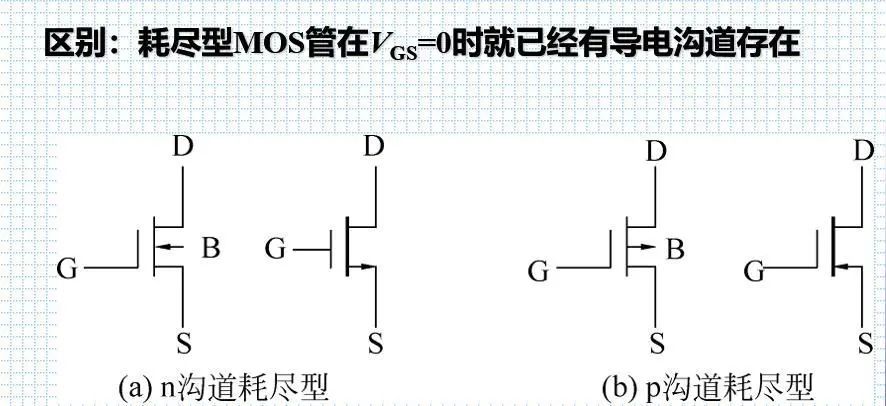

先导-逻辑图的表示

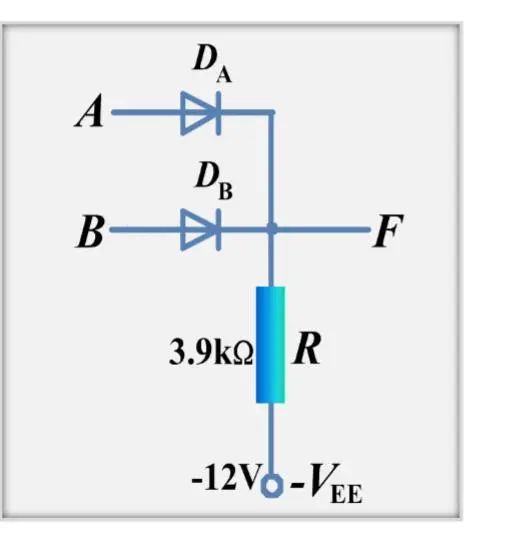

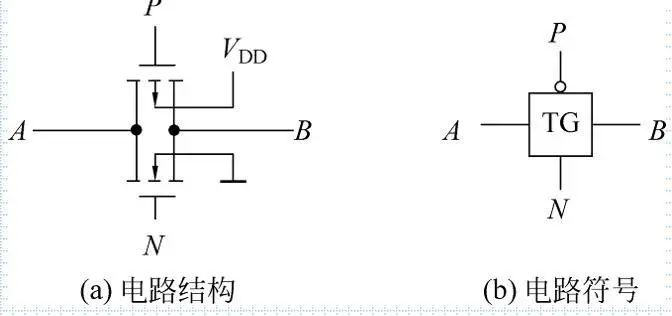

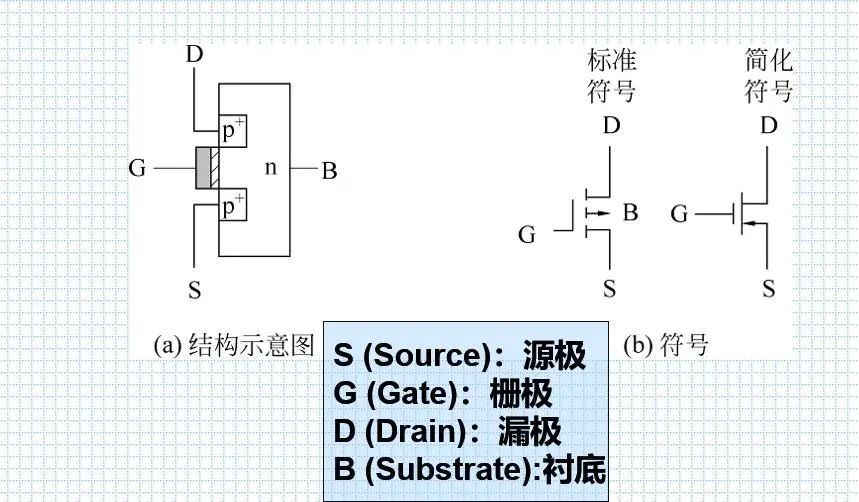

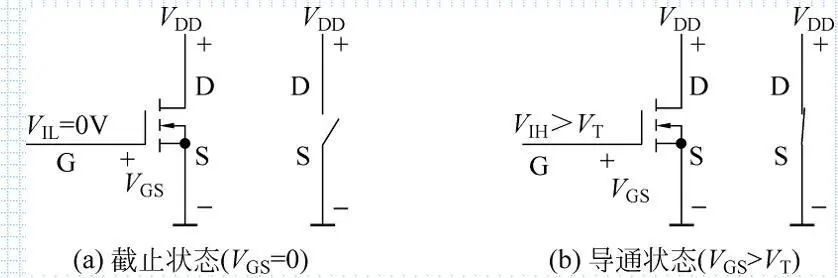

1.与或非
01
![b808f0baeecb055a88eaa04081477b40.png](https://i-blog.csdnimg.cn/blog_migrate/fd06eda20b2fd1ff1c738e101006b1a7.jpeg)
02
![939d6e4c19746059a792926b065603a1.png](https://i-blog.csdnimg.cn/blog_migrate/1a5161413335ba74f13b590600a5ccff.jpeg)
03
![b6dad0d0c6c005b97d28961b0288694e.png](https://i-blog.csdnimg.cn/blog_migrate/2ec684297f16d34b35a79670fd43706f.jpeg)

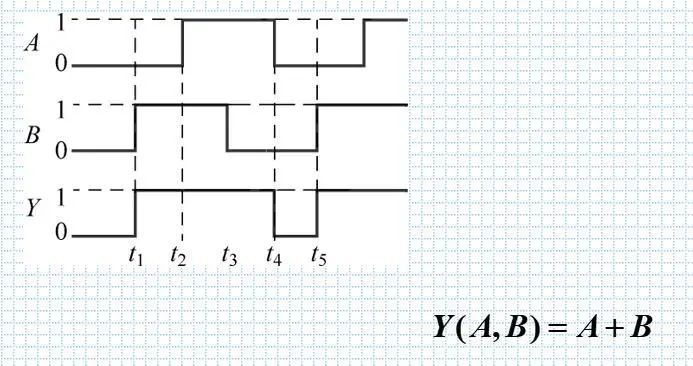

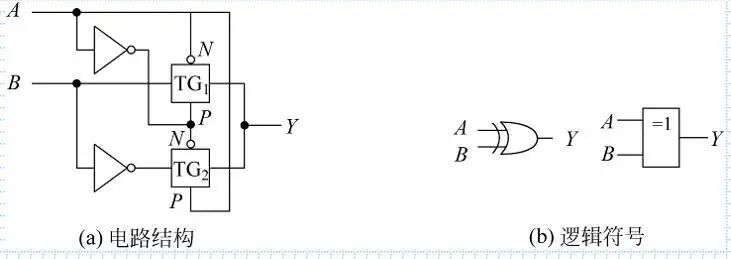

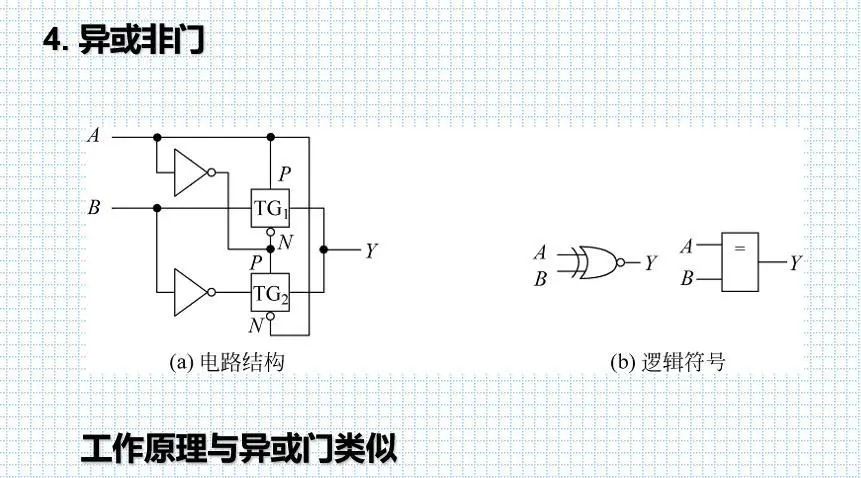

2.扩展,异或(不同为1,相同为0)和同或(相同为1,不同为0)
![08a7273709353138fb311215e8542020.png](https://i-blog.csdnimg.cn/blog_migrate/bf917a10e5997f65112437e8927cd03f.jpeg)
![283fa6aea67ee6675aea8fa187f45dab.png](https://i-blog.csdnimg.cn/blog_migrate/c5c5f75921e2dd6b17a39eada7444188.jpeg)

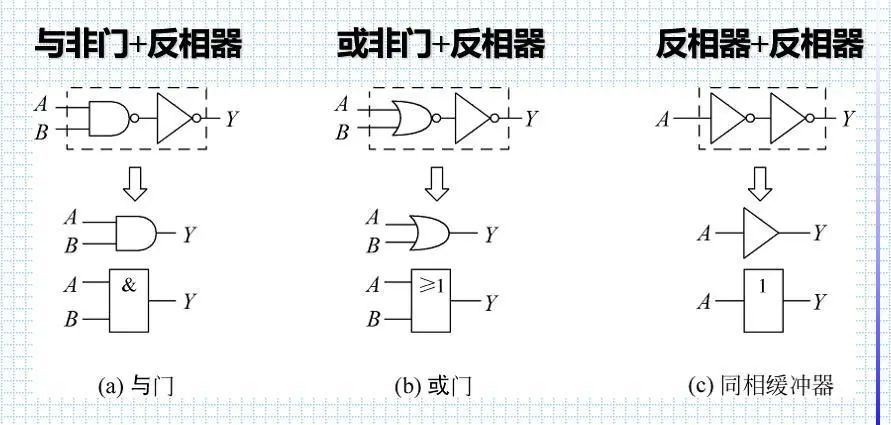

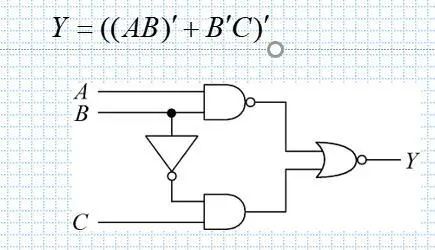

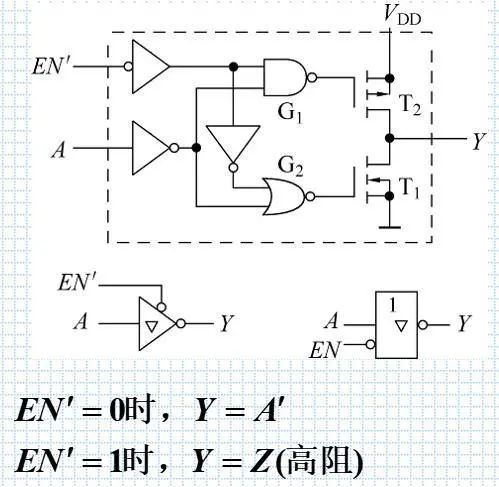

3.复合运算

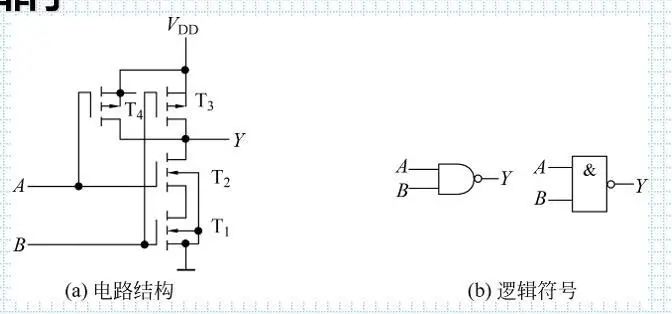

与非,与后面加一个小圆圈

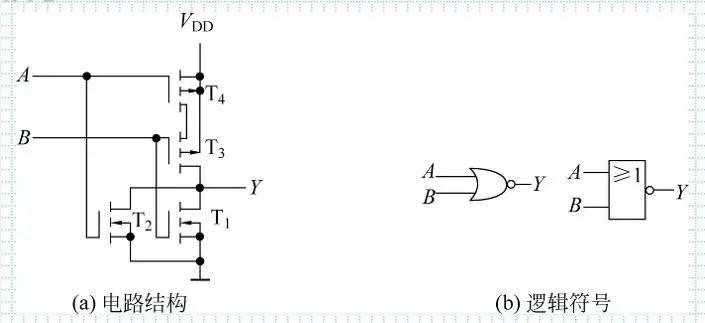

或非,或后面加一个小圆圈

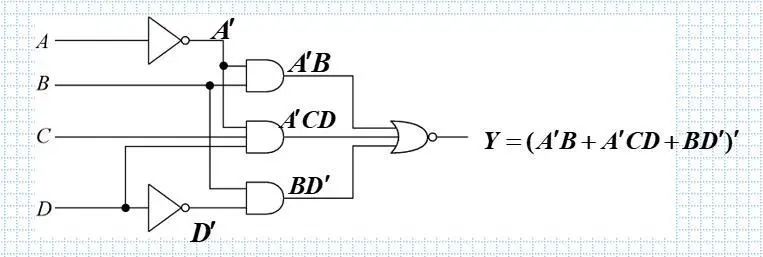

与或非,两个与输入到或中,或后面加一个小圆圈
![4b45a148524c3bf9a6a57aeff75b4782.png](https://i-blog.csdnimg.cn/blog_migrate/72170d1fa3c1500a0a9470becdb4c733.jpeg)
![38fc87295e2147f90b0c62ab24482891.png](https://i-blog.csdnimg.cn/blog_migrate/8f6e1a8507cc9fe986a758a7244f2670.png)
![38fc87295e2147f90b0c62ab24482891.png](https://i-blog.csdnimg.cn/blog_migrate/8f6e1a8507cc9fe986a758a7244f2670.png)
![38fc87295e2147f90b0c62ab24482891.png](https://i-blog.csdnimg.cn/blog_migrate/8f6e1a8507cc9fe986a758a7244f2670.png)
![38fc87295e2147f90b0c62ab24482891.png](https://i-blog.csdnimg.cn/blog_migrate/8f6e1a8507cc9fe986a758a7244f2670.png)
![38fc87295e2147f90b0c62ab24482891.png](https://i-blog.csdnimg.cn/blog_migrate/8f6e1a8507cc9fe986a758a7244f2670.png)

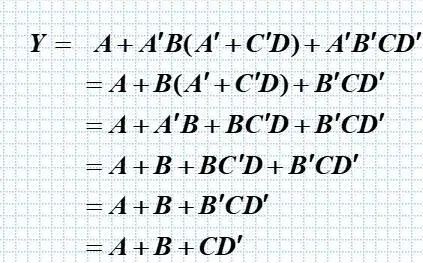

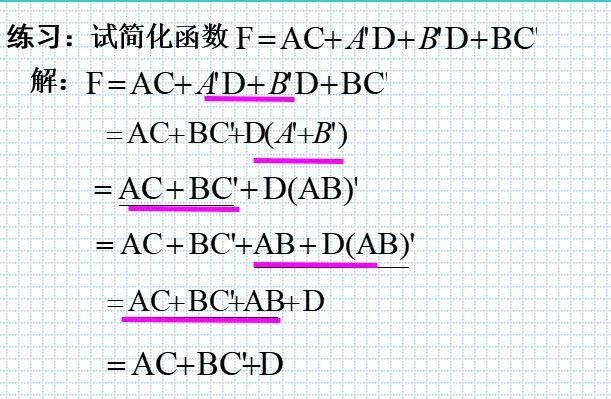

4.逻辑公式,基本和导出
注意与非和或非的运算!!!!!
![4d94ea3e97d9d74dad40c27fefbab2a2.png](https://i-blog.csdnimg.cn/blog_migrate/b8832809b1fccf2f279a874e84a18fcf.jpeg)

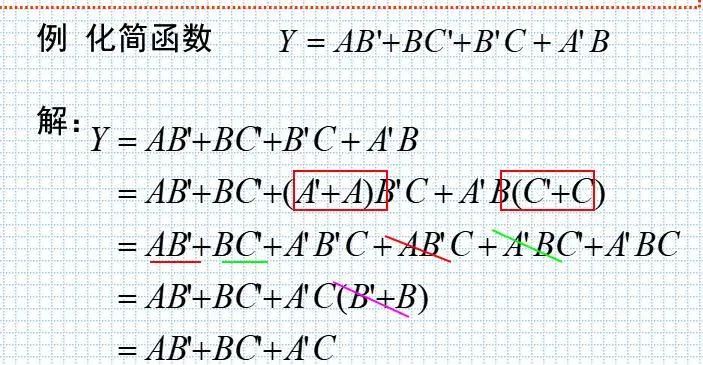

逻辑公式的进一步扩展--代入定理
------在任意一个包含变量A的等式中,若用任何一个逻辑式代替等式中的A,则等式仍然成立。
5.逻辑函数及其表示方法
•真值表
输入变量所有可能的取值和输出对应的取值
标准形式:最小项之和
最小项的 •m是乘积项 •包含n个输入变量 •n个输入变量都以原变量或反变量的形式在m中出现一次
•逻辑式
(1)将逻辑函数的输出写成输入逻辑变量的代数运算式
(2)表示方法:最小项 m
(3)最小项的定义:
•m是乘积项
•包含n个输入变量
•n个输入变量都以原变量或反变量的形式在m中出现一次
(4)补充且n个变量有2的n次方个最小项,每个最小项还有对应编号。为非时取0,本身时取1,写出对应二进制数即为编号

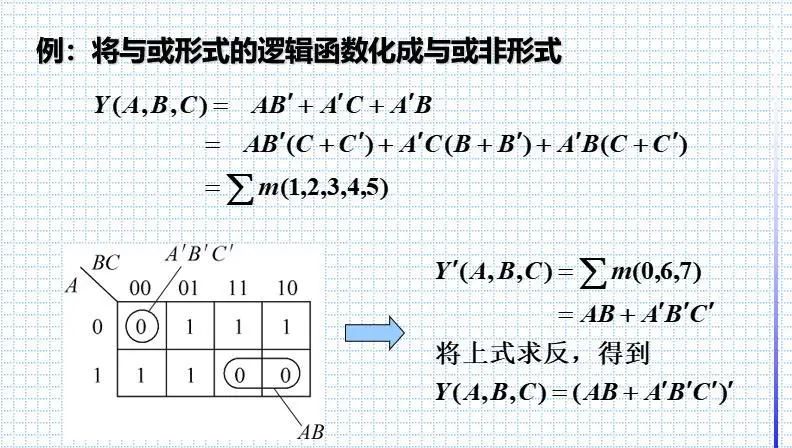

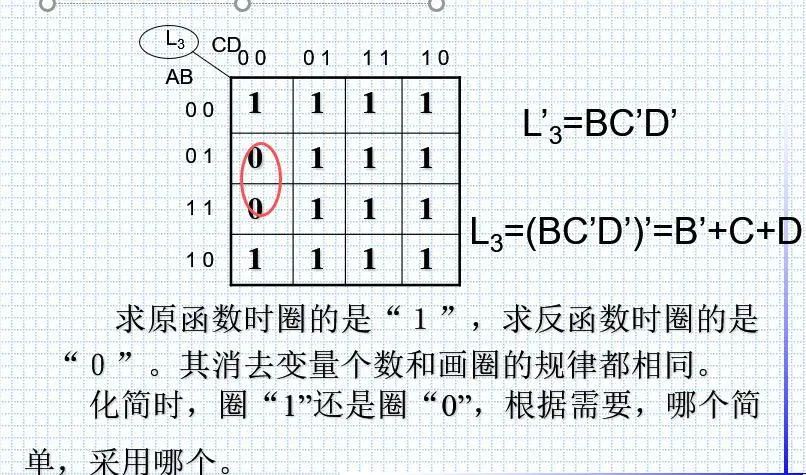

(5)最小项
