Altium Designer，覆铜，过孔采用直连（Direct Connect）模式

        Altium Designer，覆铜，过孔采用直连（Direct Connect）模式。方法如下：

一、打开电气规则设置对话框，Design→Rules...

二、找到Plane→Polygon Connect Style→PolygonConnect

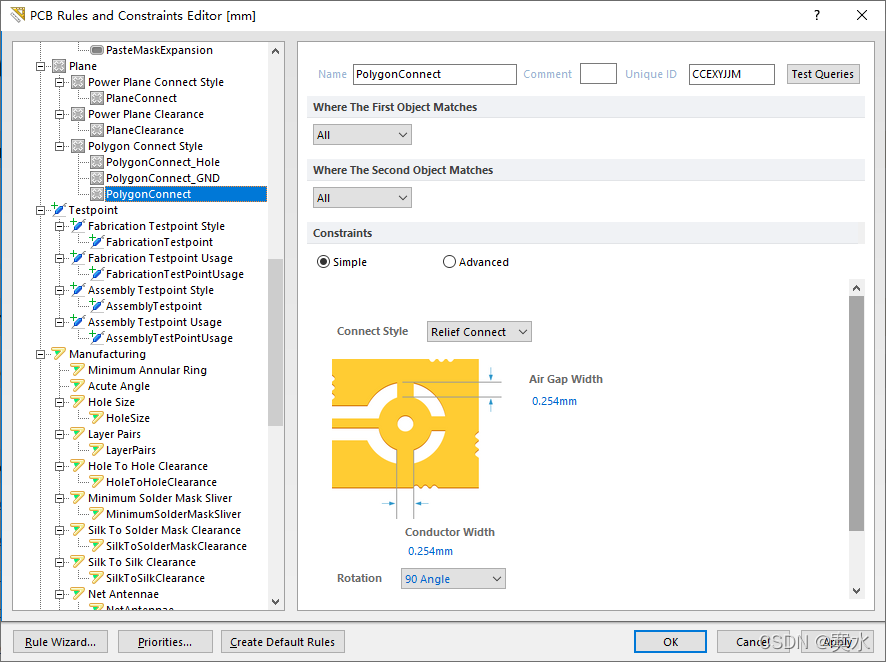

三、默认方式采用十字形连接（Relief Connect）模式

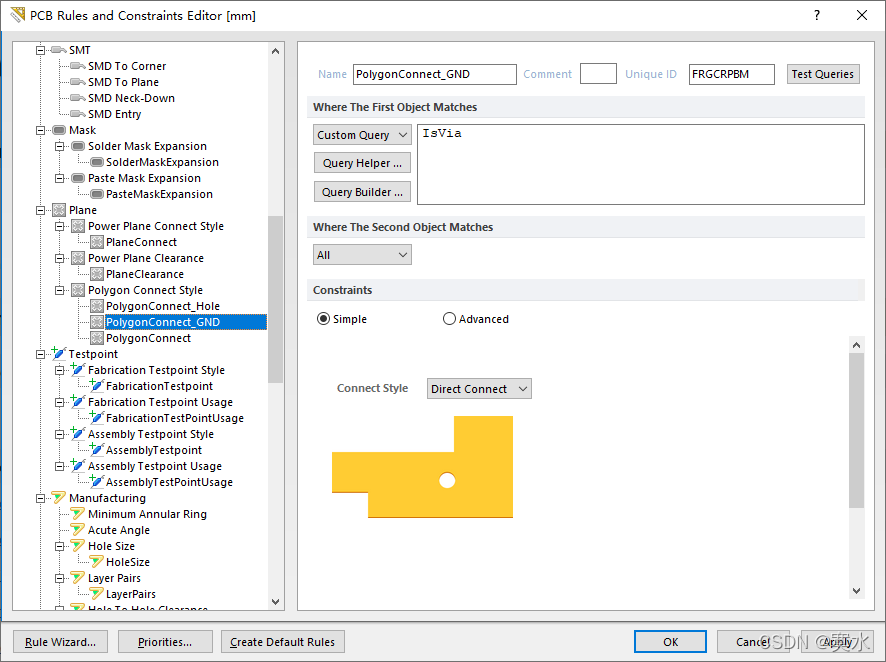

四、过孔采用直连（Direct Connect）模式

1、新建覆铜连接方便新规则，命令为PolygonConnect_GND

2、Where The First Object Matches中选择Custom Query

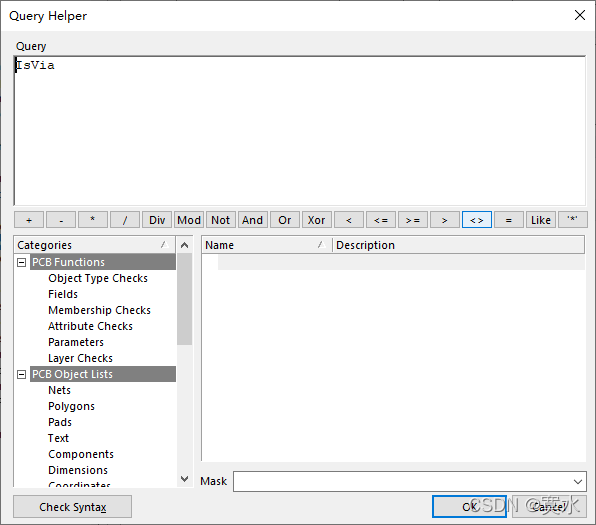

3、点击Query Helper

4、输入以下内容，点击OK

IsVia



5、 选择直连（Direct Connect）模式

五、重新覆铜，快捷键T+G+R
