AD 单独设置电源焊盘直连铺铜

就是只让电源芯片的地焊盘直连铺铜，其他的地焊盘则默认用十字连接，从而给电源提供大电流通道和散热平面。

一、添加要直连的器件类

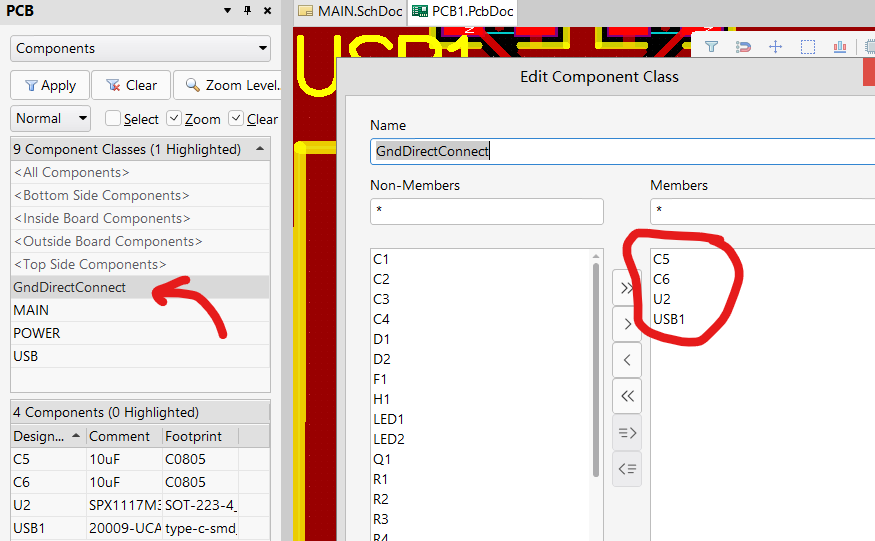

GndDirectConnect 器件类这几个器件（右边）的地焊盘需要直连铺铜。

二、添加直连铺铜规则

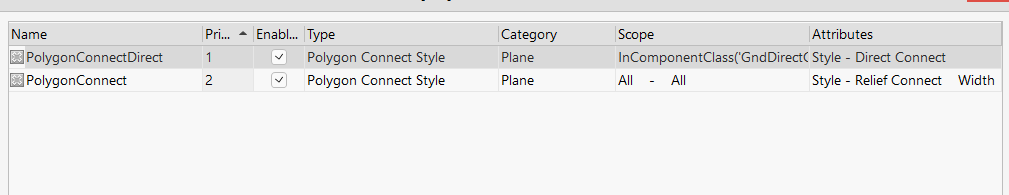

在Polygon Connect Style 规则里添加两个铺铜连接规则：

• PolygonConnect 是用于电源以外的默认铺铜规则，设置为Relief Connect，也就是十字连接；
• PolygonConnectDirect 是用于电源器件的直连铺铜规则，设置为Direct Connect；

直连规则的优先级要比默认规则高。

三、设置规则作用范围

在编辑规则界面：

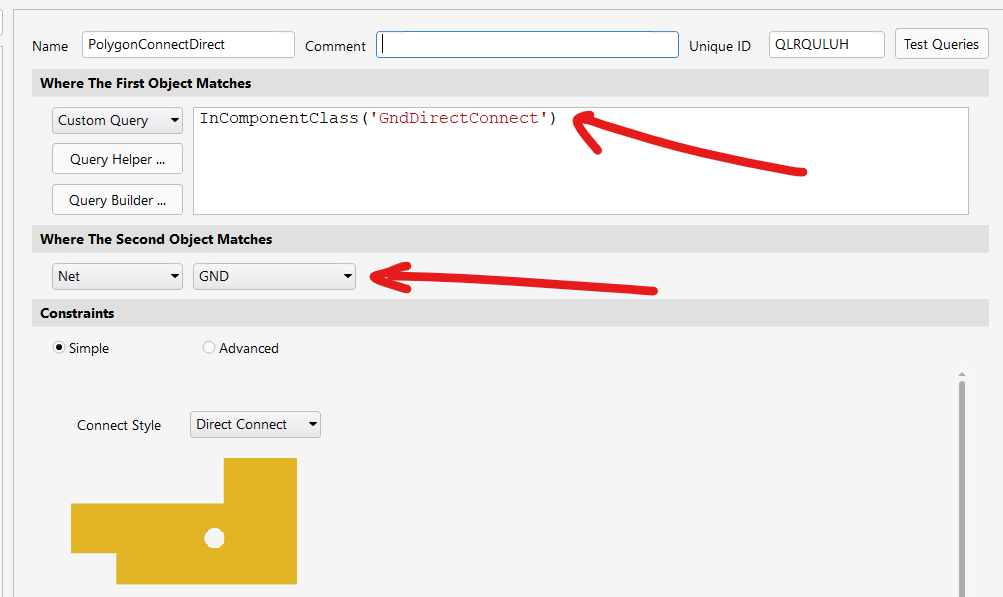

在First Object Matches 里添加自定义表达式，InComponetClass('GndDirectComponent') 表示规则只应用于刚才添加的铺铜直连器件类。Second Object Matches 设置匹配GND 网络，就是只让地焊盘直连。

四、效果

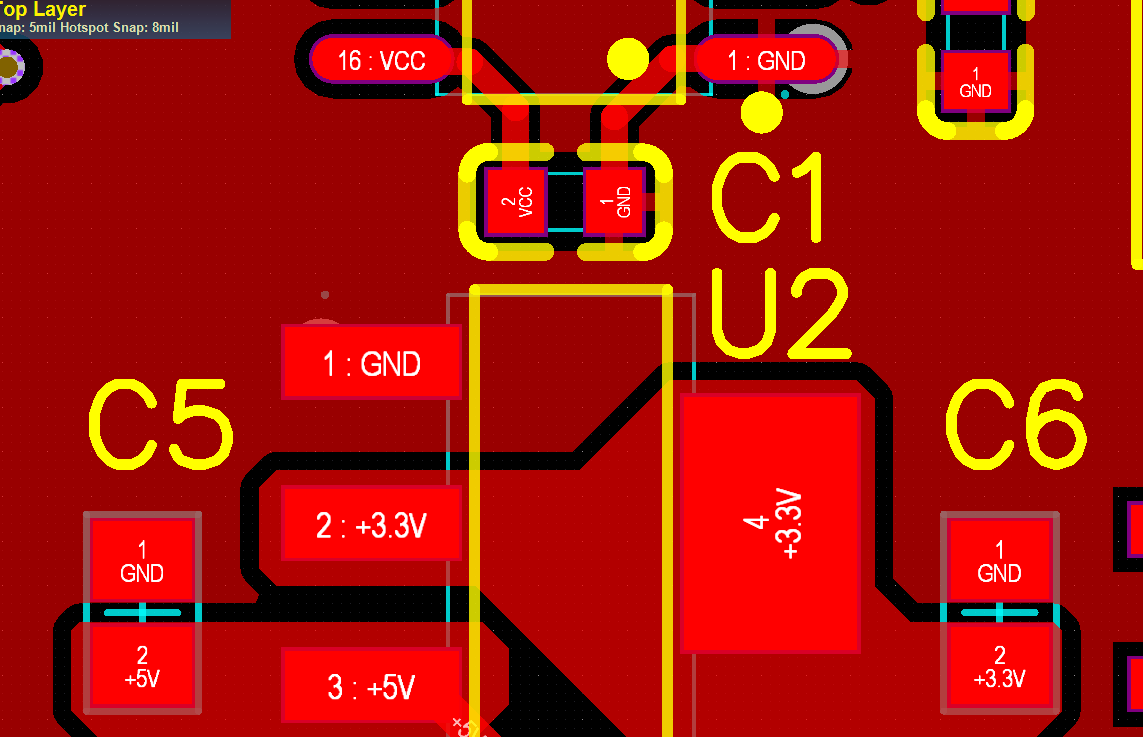

重建铺铜以后，只有那个器件类的地引脚是直连的：

P.S.

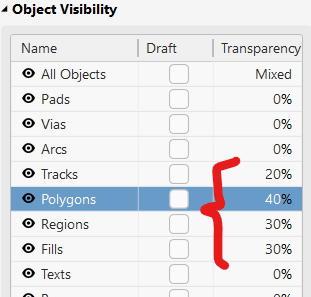

铺铜直连以后会跟焊盘完全融合到一起，根本看不出那还有个焊盘，建议在显示选项里把铺铜的透明度设置到40% 左右，就可以和焊盘区分开了，填充区域也一样。
