航模无刷电机的拆解和简单测试

由来

前段事件研究无刷电机的FOC,但手头没有一个无刷电机,所以在某鱼买了8个坏的,本来想自己绕线,没想到到手之后测试的线没问题。其中本来说是坏的,后来发现是转子内壁卡了个铁片,是这个几个最好的。

无刷电机的基本组成

具体原理可以浏览另一篇

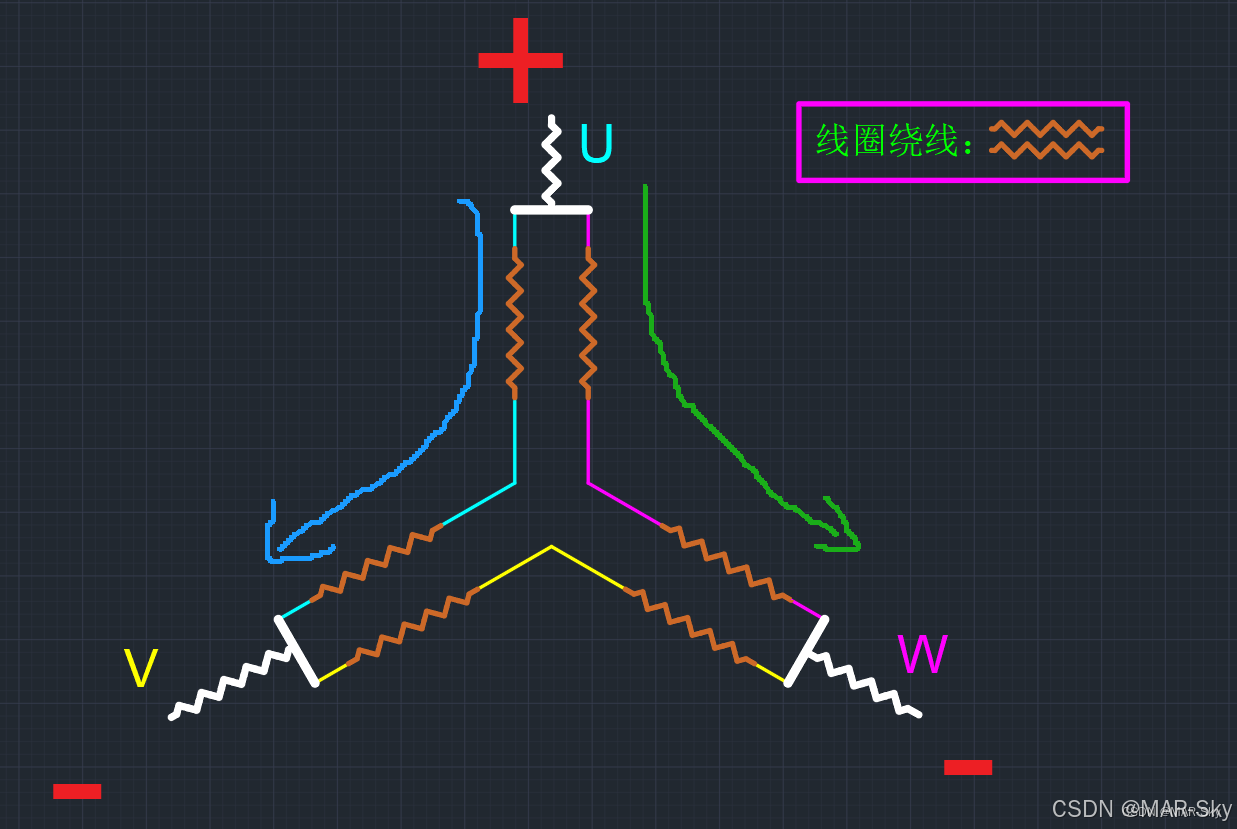

主要包含用于通电流的线圈和贴了永磁体的转子。下图中是原理图,可以看出下面白色的三条线就是无刷电机引出的线。有些还有四条线的就是多接了一个中性点。(可以理解为星形接法和三角形接法的区别)。下面图中就是三角形接法,中间没有连在一起。
在这里插入图片描述

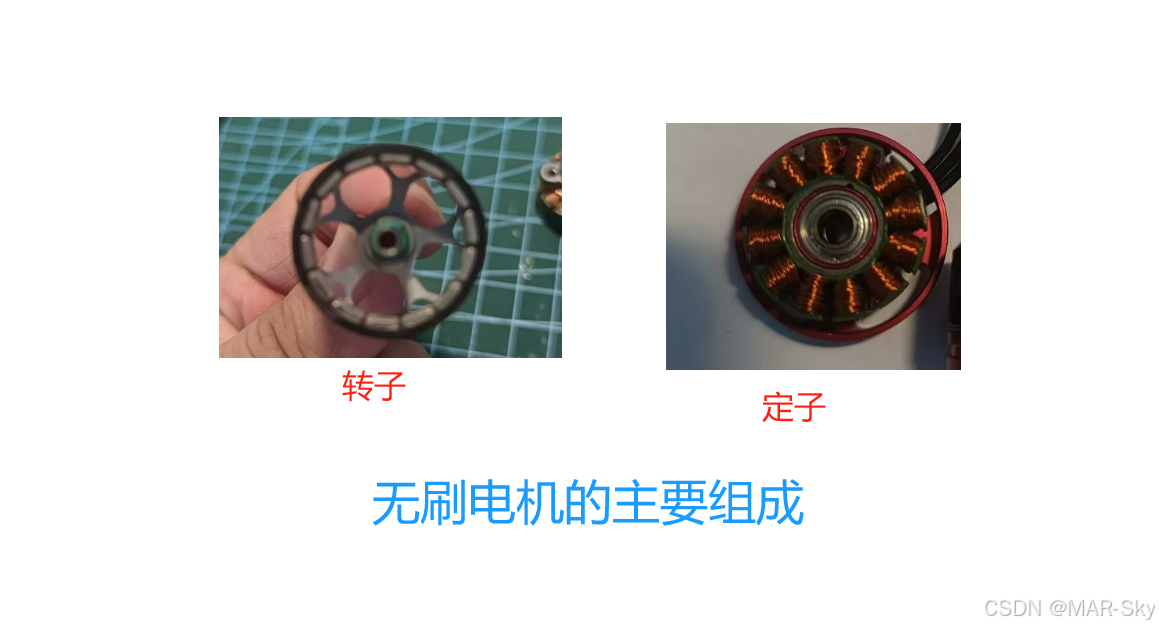

拆解后电机实际组成情况

需要记一下定子和转子里的磁体和磁头个数,转子磁体14个,定子磁头12个
在这里插入图片描述

简单理论分析和测试

首先,知道定子是绕线的线圈,通电产生磁力导致转子转动。
第1个思考反过来思考,若定子不通电,转子转动是否会导致定子磁通量变化进而得到感应电势?答案当然是肯定的
第2个思考:再考虑,若把其中两个引出线短接转动转子是不是应该会有电流?
第3个思考:若产生电流,在磁场中是不是产生阻力?若产生阻力,那么三根线短接会不会增加阻力?
第4个思考转子磁体数量和定子磁头数量不等,那么转动转子产生的电动势和这有什么关系
第5个思考:常说的缺相是否容易测量?测电阻或其他方式

简单的实验测试

下面的测试都是不接电源

简单测试转子力的情况如下

1,直接手动转动转子

2, 连接2根线,然后转动转子,和上面转动时的力比较

3,把3条线短接,然后转动转子,和上面转动时的力比较

上面几步得到结论受力

空转 <2根线短接 < 3根线短接

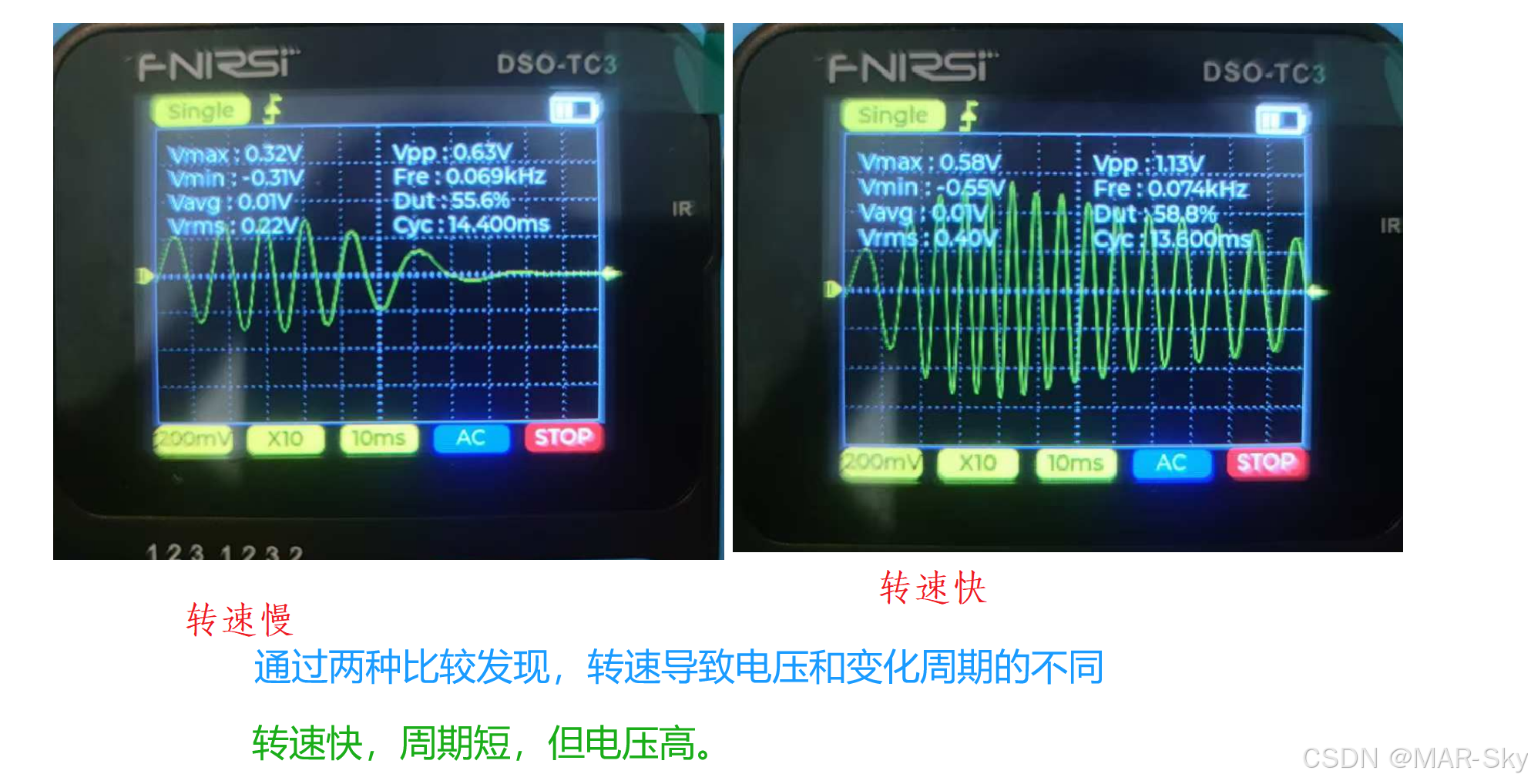

使用示波器测量引出线在转动转子时的两端电压变化

但由于是手动转动很难控制转动的总角度,而且角速度太小可能测不到感应电压。所以对于磁极数量和感应的关系只能推测一下。
下面的情况就很好分析了,在磁场中感应电压高低取决于线围绕面积内磁通量变化的快慢;而变化快的对应就是转速快的。对于一个线圈来说,转子磁体从接近到离开就表示了电压的方向变化规律。高中物理中知道磁场内都是想要维持本来的状态,对于靠近线圈,那么线圈产生远离磁场的力;对于离开的磁场,线圈又产生吸引磁体的力。所以下面一个不规则的周期表示的就是一个磁体的接近和远离。
在这里插入图片描述

测试电机缺相问题

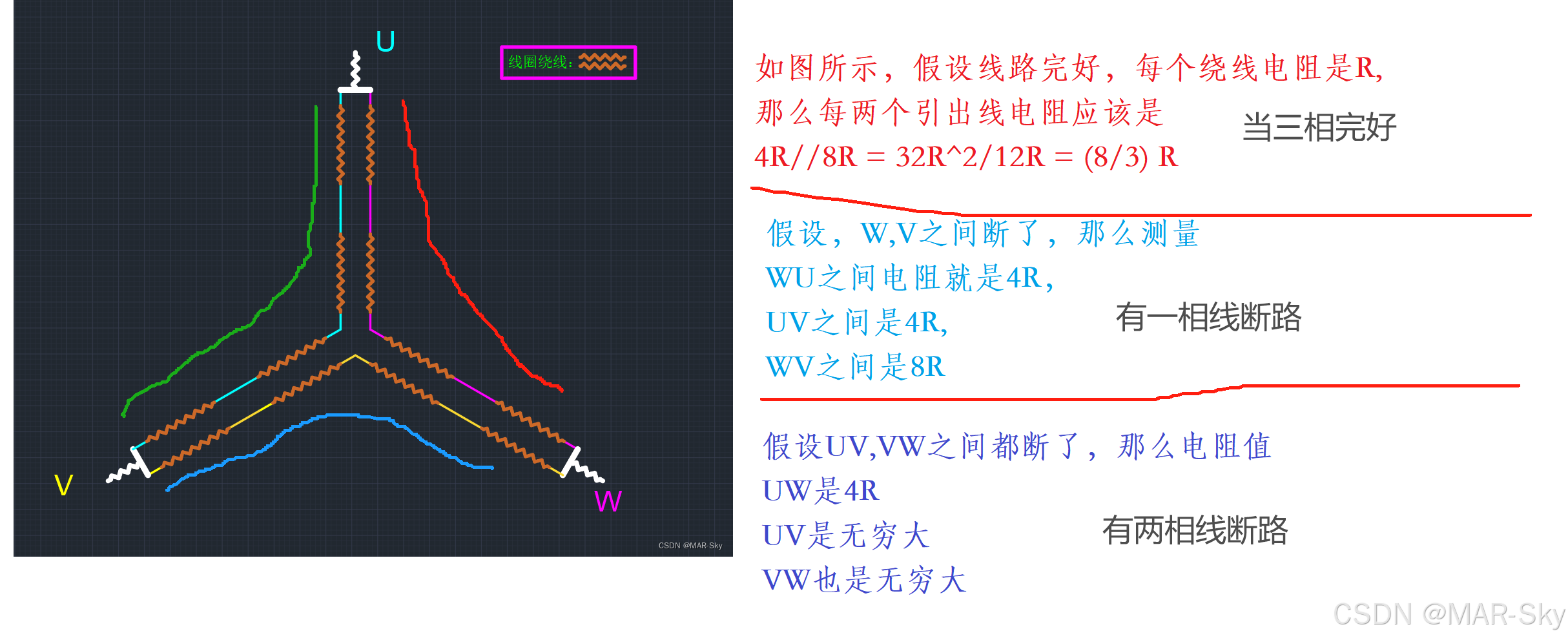

使用电阻方法测量

下面是测量方式,但需要比较精确的计量器普通的万用表可能测不准确,因为每两个相的绕阻也就几1Ω左右
个人在万用表测量每两个引线之间都是1.2Ω,但在复合示波器上测量是,0.2Ω,0.01mH;0.1/0.2/0.3Ω,0.01mH;0.2Ω,0.01mH;
在这里插入图片描述

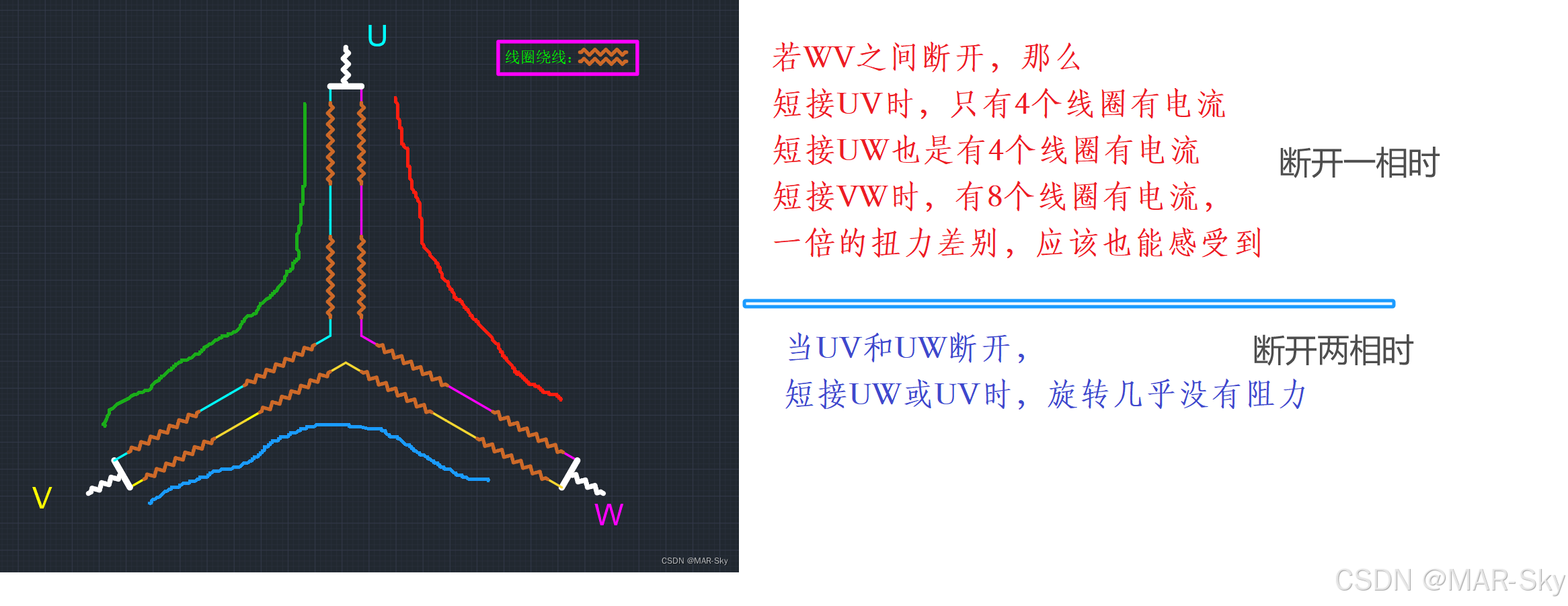

根据上面短接实验结论判断

个人感觉两相和三相短接后受到的阻力还是很容易分辨的,但断开一相时力的情况没实际尝试,应该也能够感受到
在这里插入图片描述

一个意外实例分析

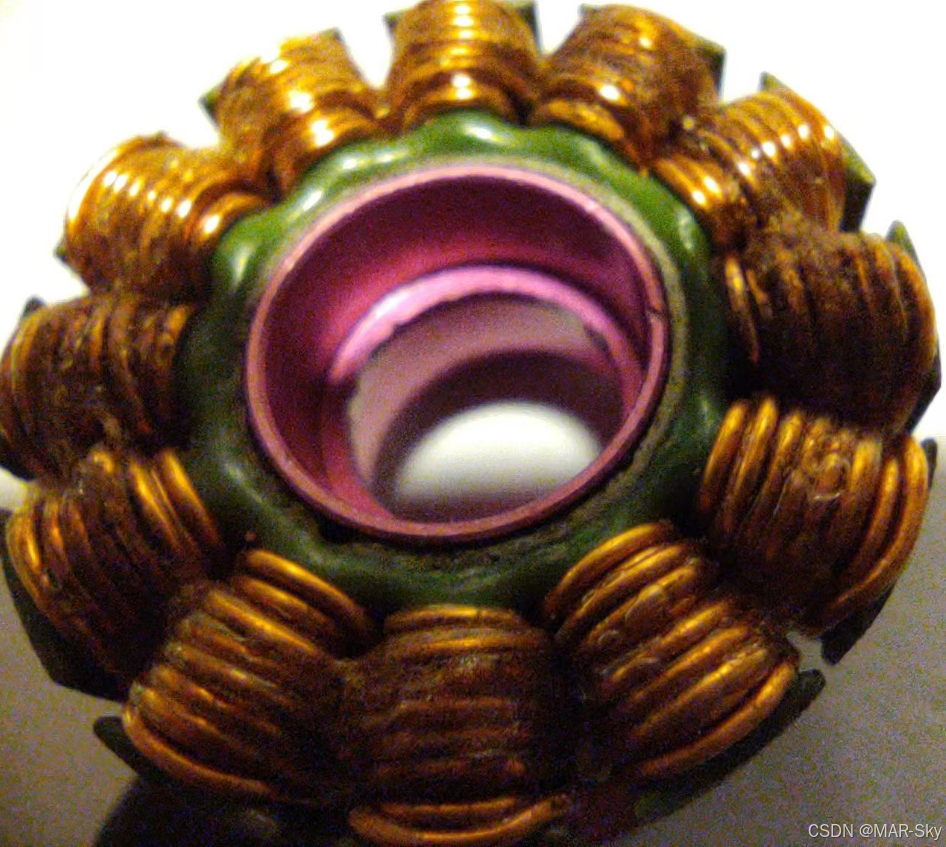

一个无刷电机改完轴承后,能够顺利转动,但是发现很吃力,转动越快感觉阻力越大。这明显是短路才有的现象,说明很有可能里面的定子短路了,拆开内部定子发现,定子上的线好像有一层胶,本来就没有在意,以为是为了更好的绝缘故意加的,现在看来是绝缘漆被烧化了,进而导致内部电路短路
在这里插入图片描述

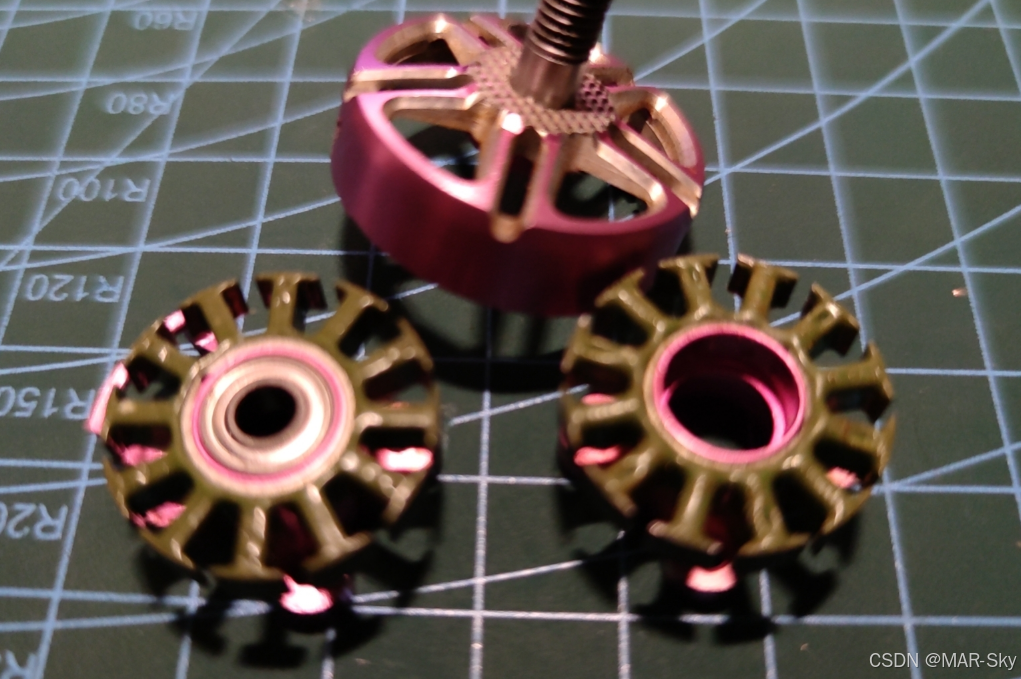

拆卸导线后,果然丝滑

把转子装上后,真的很顺滑,就是定子上的线被烧穿短路了
在这里插入图片描述
