HFSS初探日志（四）：毫米波相控阵喇叭馈源天线设计

在毫米波段的相控阵天线设计中，喇叭天线由于其宽屏带、功率密度大等优点，被广泛用作馈源。本次介绍一款喇叭天线的设计思路：
先说一下大体的结构

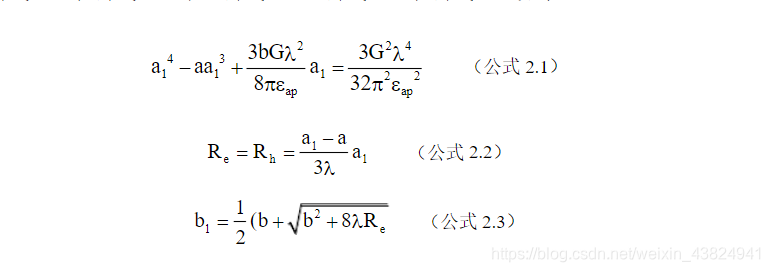

主要是张开的波导构成，其设计参数经验公式如下：

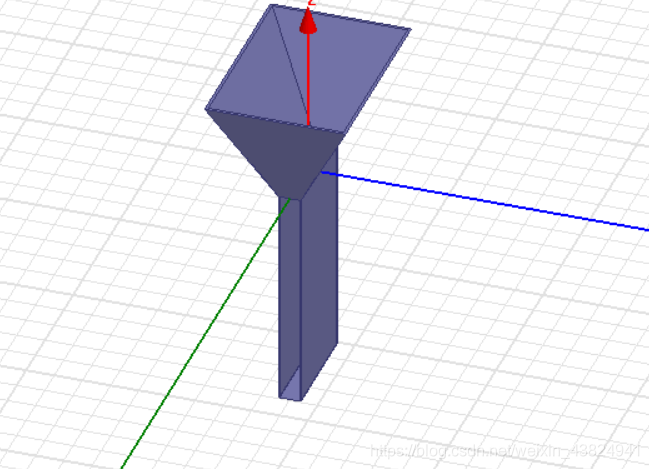

在HFSS中建模，要注意，尽量将各项参数都设置成变量，方便优化调整，最后设计完的模型如下：

这里要说明的是，在波导入口设置lumpd port激励比较合适（网上会有用同轴线插入波导的馈电方式）

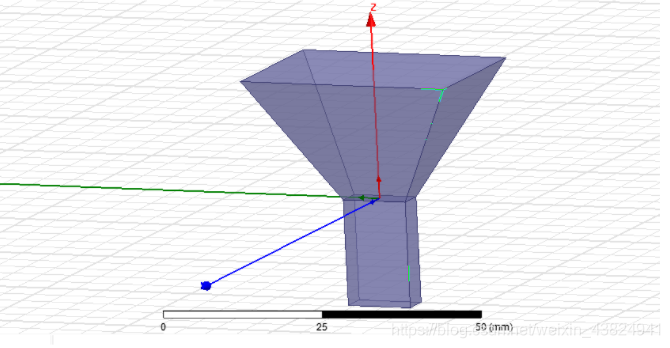

注意，此处空气腔已经隐藏，其优化过的参数如下：

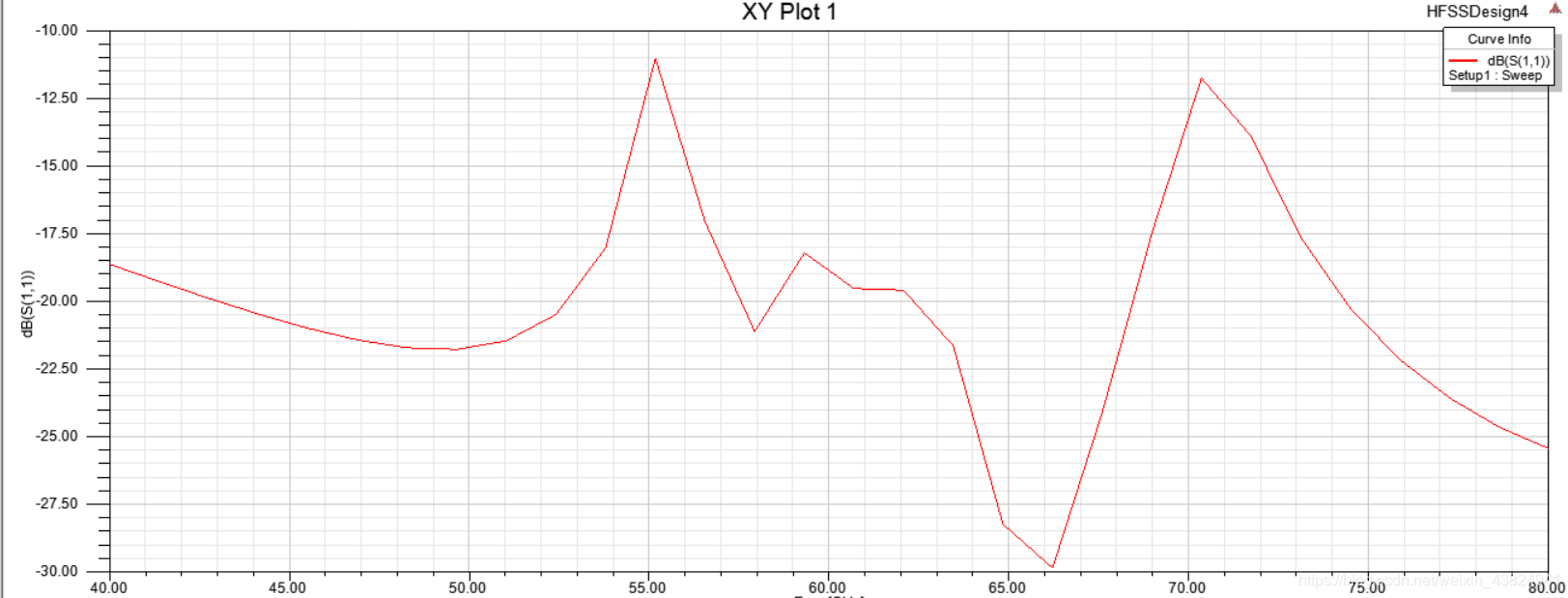

仿真的S11参数：

可见，天线在整个毫米波段有着极好的回波损耗
其辐射图如下：

天线具有强端射、高能量特性，适合作为馈源天线。
